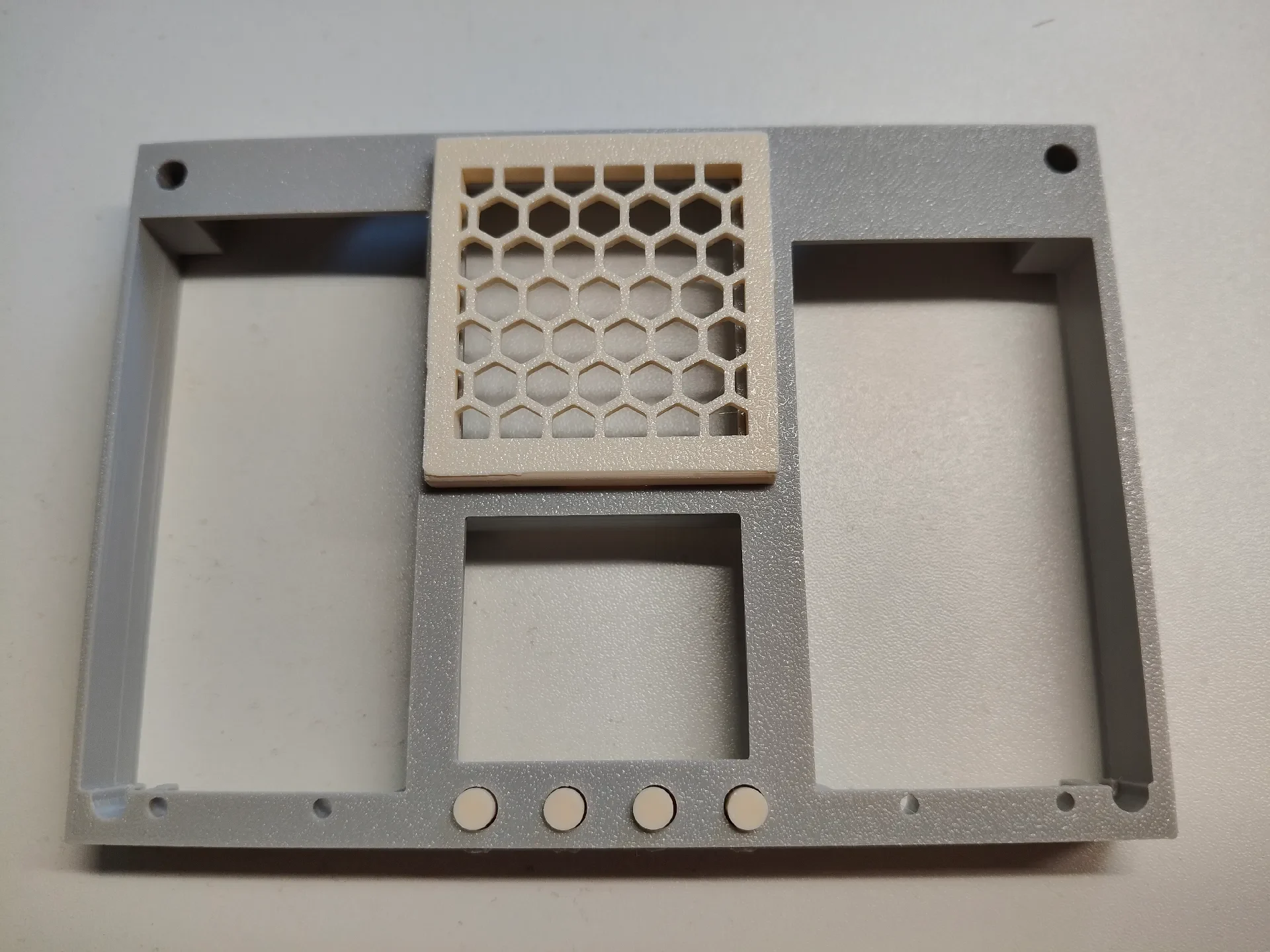

Передняя панель тестера BT4-4CHN (18650/21700)

Эта передняя панель предназначена для тестера BT4-4CHN в версии, поддерживающей батареи типов 18650 и 21700. В моей модели нет отверстий для подключения внешнего аккумулятора.

Рекомендации по установке:

Установите распечатанную панель на свое устройство и убедитесь, что все совмещено. При необходимости используйте ручные инструменты для незначительных корректировок.

Прикрепите решетку вентилятора с помощью горячего клея.

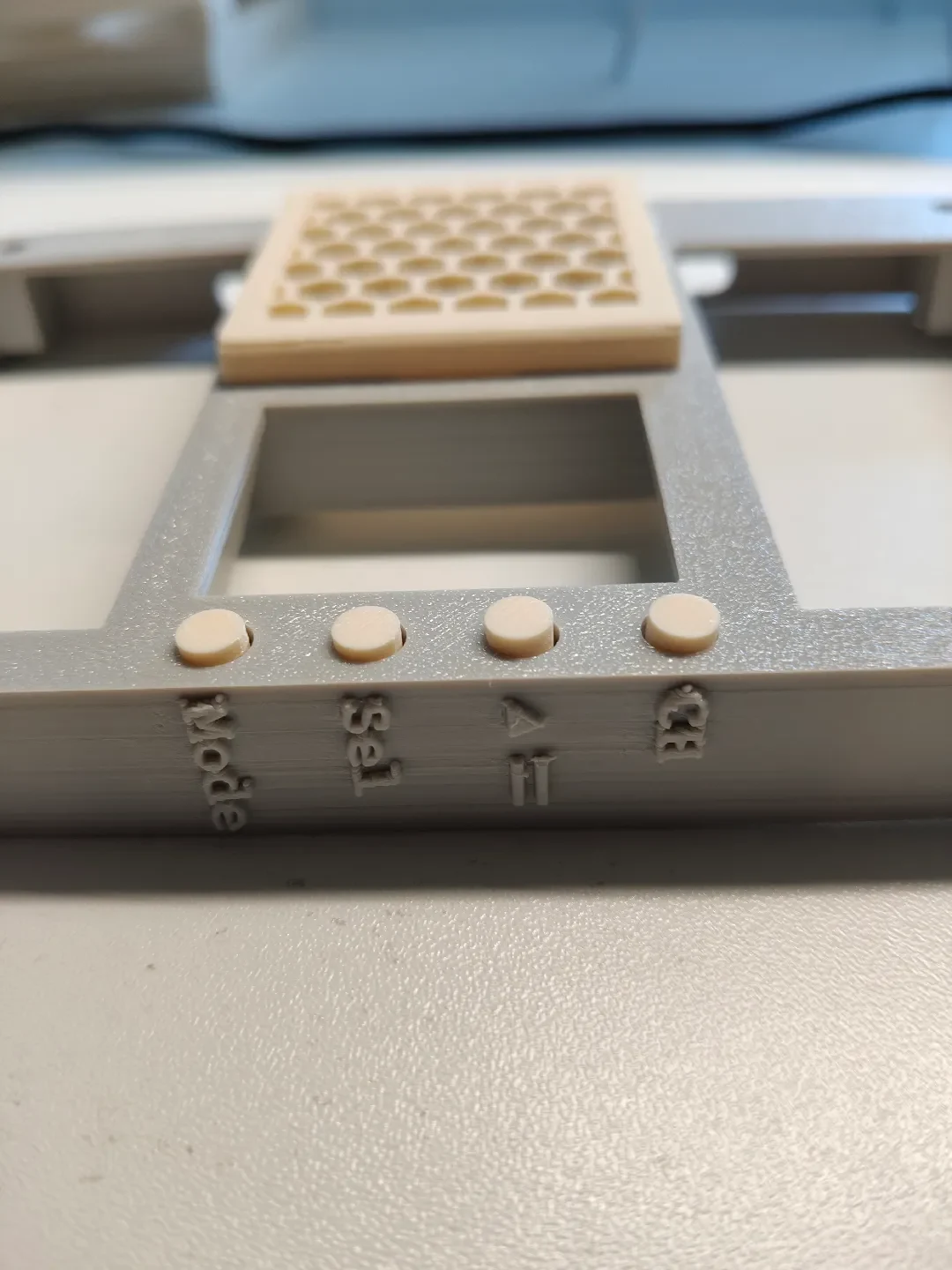

Я встроил каналы для световых индикаторов. Превратить их в световые трубки можно, заполнив горячим клеем: наносите расплавленный клей в канал до тех пор, пока на лицевой грани не появится небольшая полукруглая капля.

Предупреждение!

Велика вероятность несоответствия! Производитель тестеров 18650/21700 часто меняет конструкцию своих устройств. Тщательно измерьте свой конкретный агрегат и оцените совместимость с моей моделью.

Вы также можете модифицировать деталь с помощью ручных инструментов — в этом случае увеличьте количество периметров слайсера, чтобы сохранить достаточную прочность после обработки.

В комплект входят два файла:

Исходный файл в формате .FCStd (FreeCAD 1.1) — для исправления ошибок и доработок.

Готовый профиль для печати .3mf (Bambu Studio) — с настроенными опорами, мостами, добавленным текстом и решеткой вентилятора (рекомендуется в качестве основы).
