Внешний держатель батареи Flysky NV14 Nirvana 2S 18650

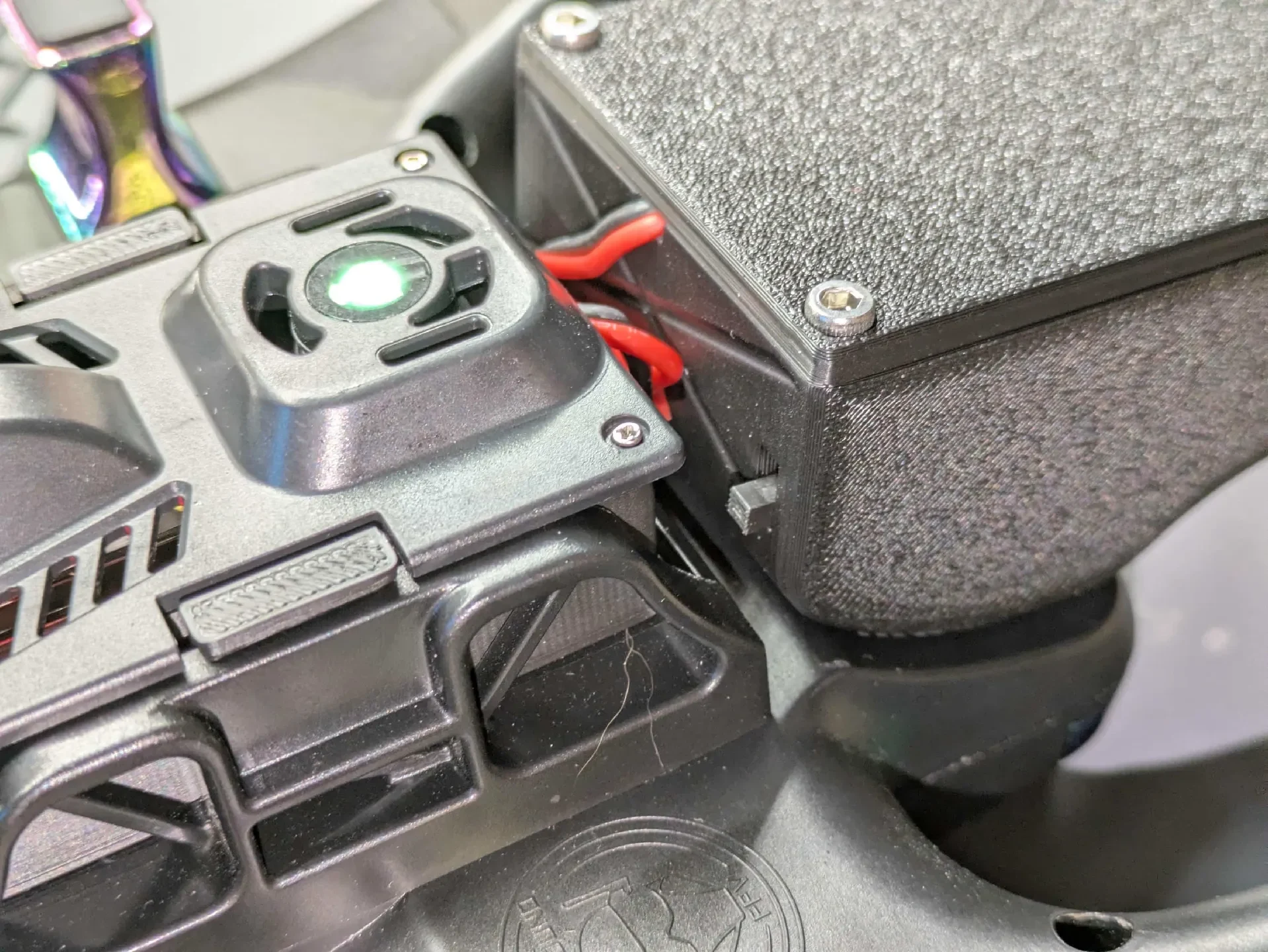

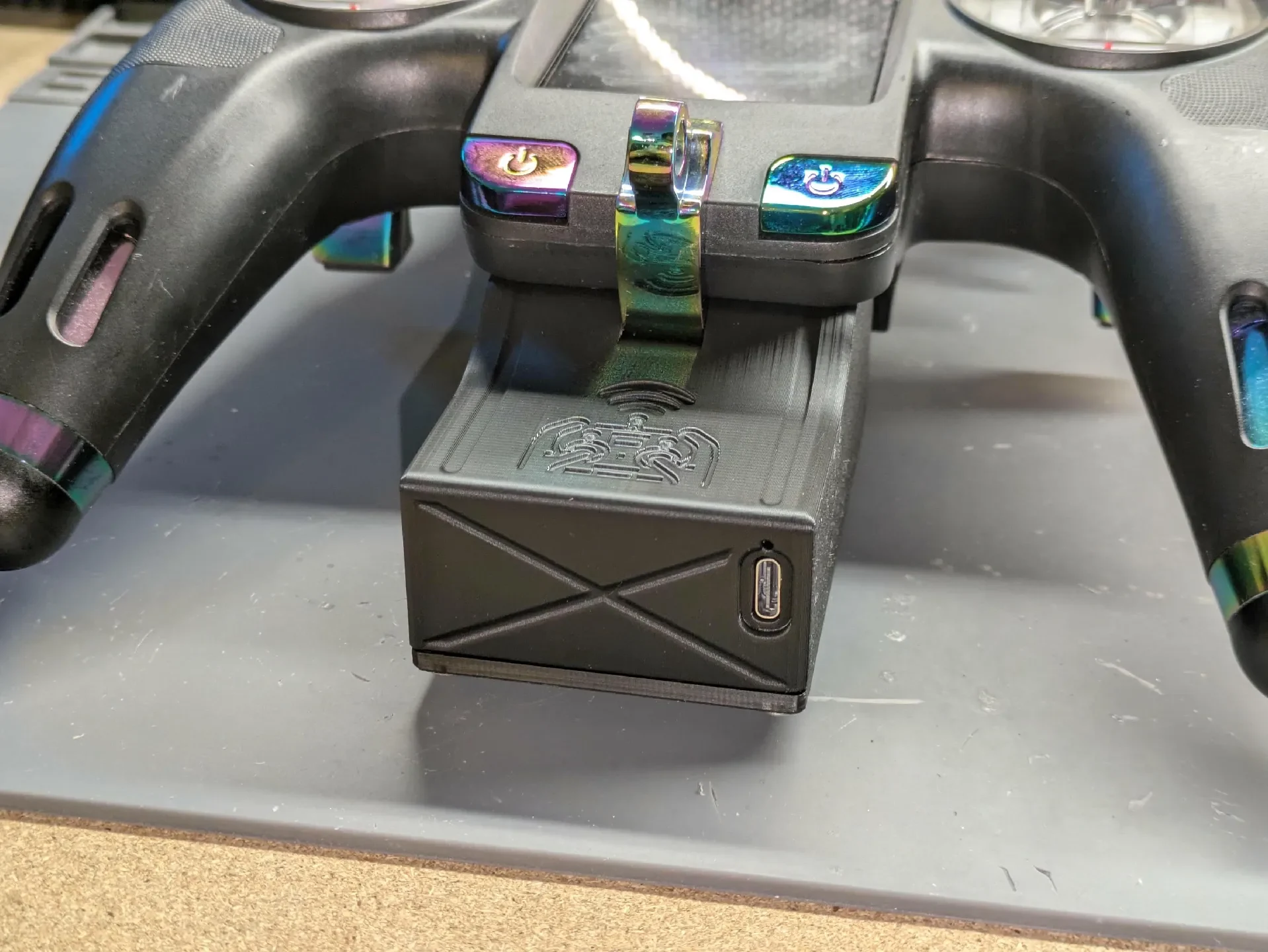

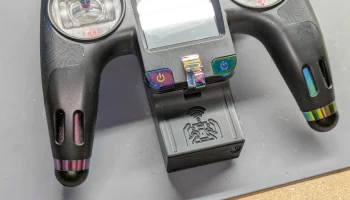

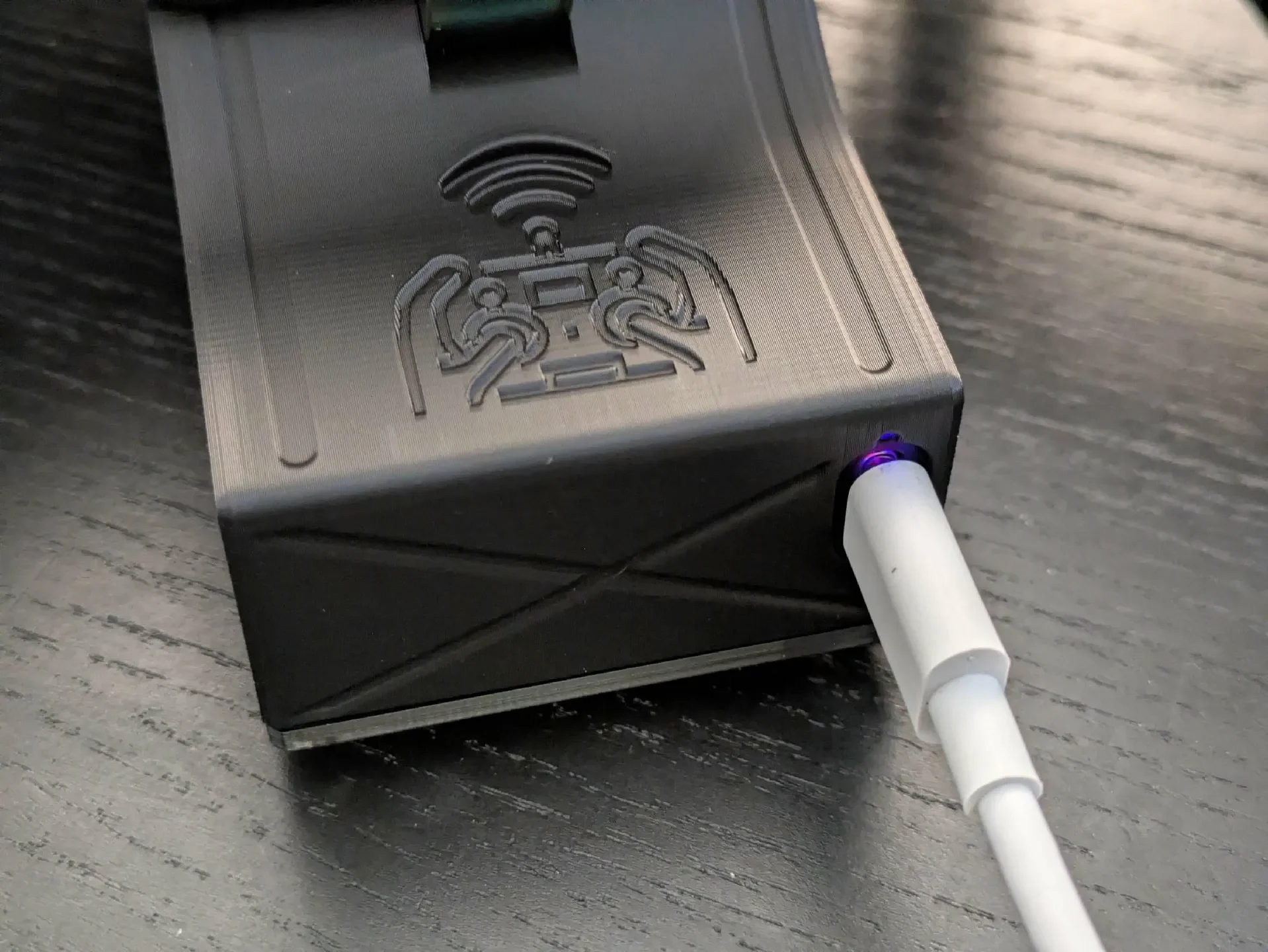

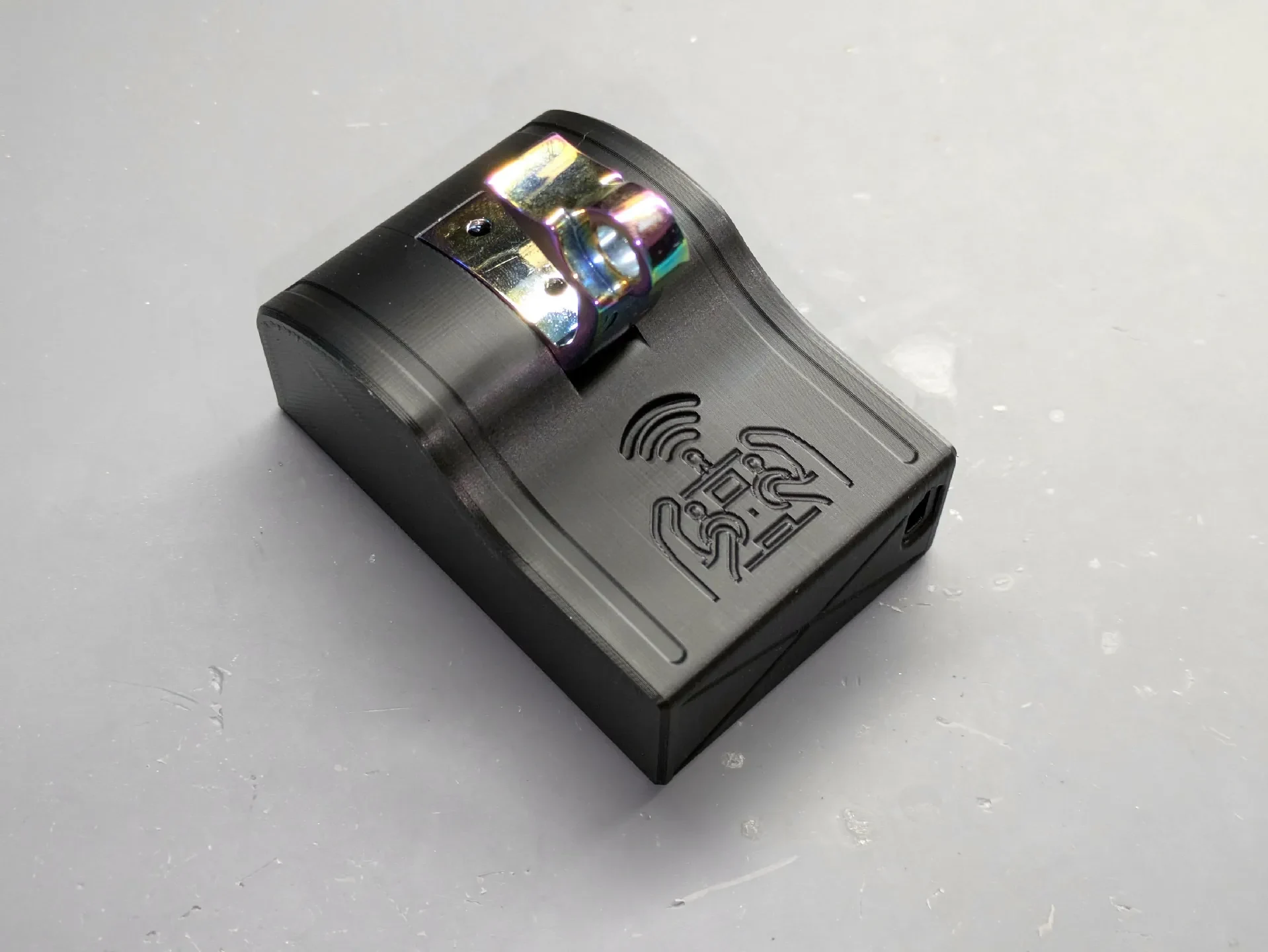

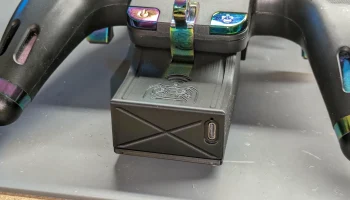

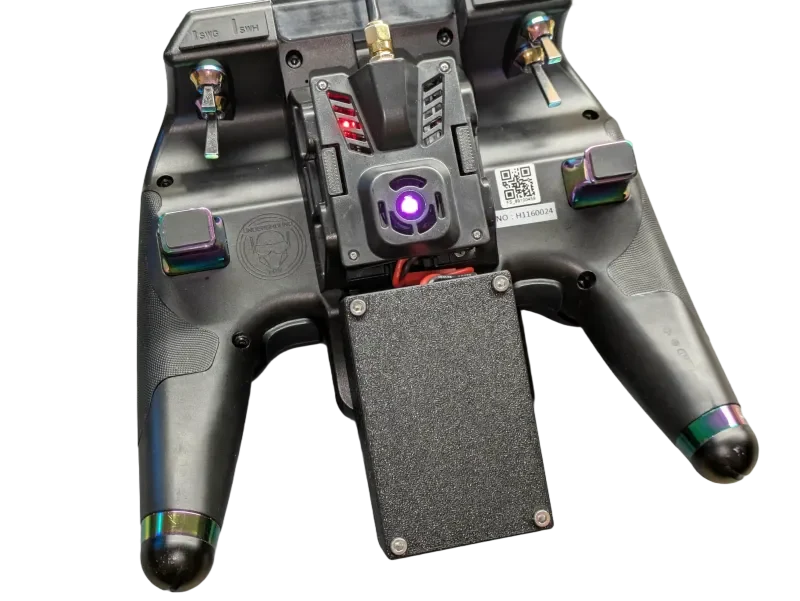

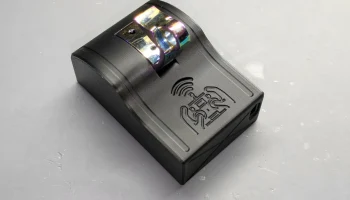

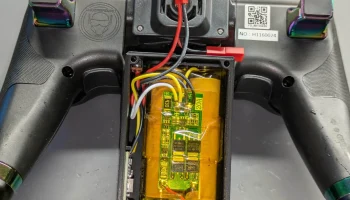

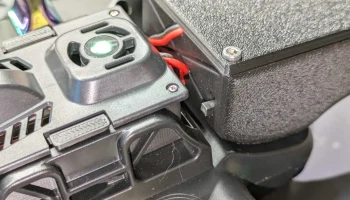

Это полная переработка внешнего держателя батареи Nv14 Nirvana 18650 mrzipi от Thingiverse. Он позволяет установить снаружи 2 аккумулятора 18650, зарядный модуль LX-LISC-V2 USB-C и небольшой ползунковый переключатель SPDT на задней панели контроллера Flysky NV14 для питания внешнего модуля передатчика, такого как Happymodel ES24TX Pro.

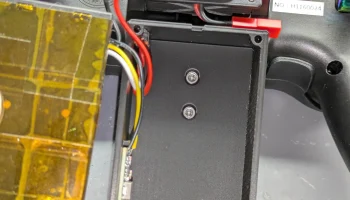

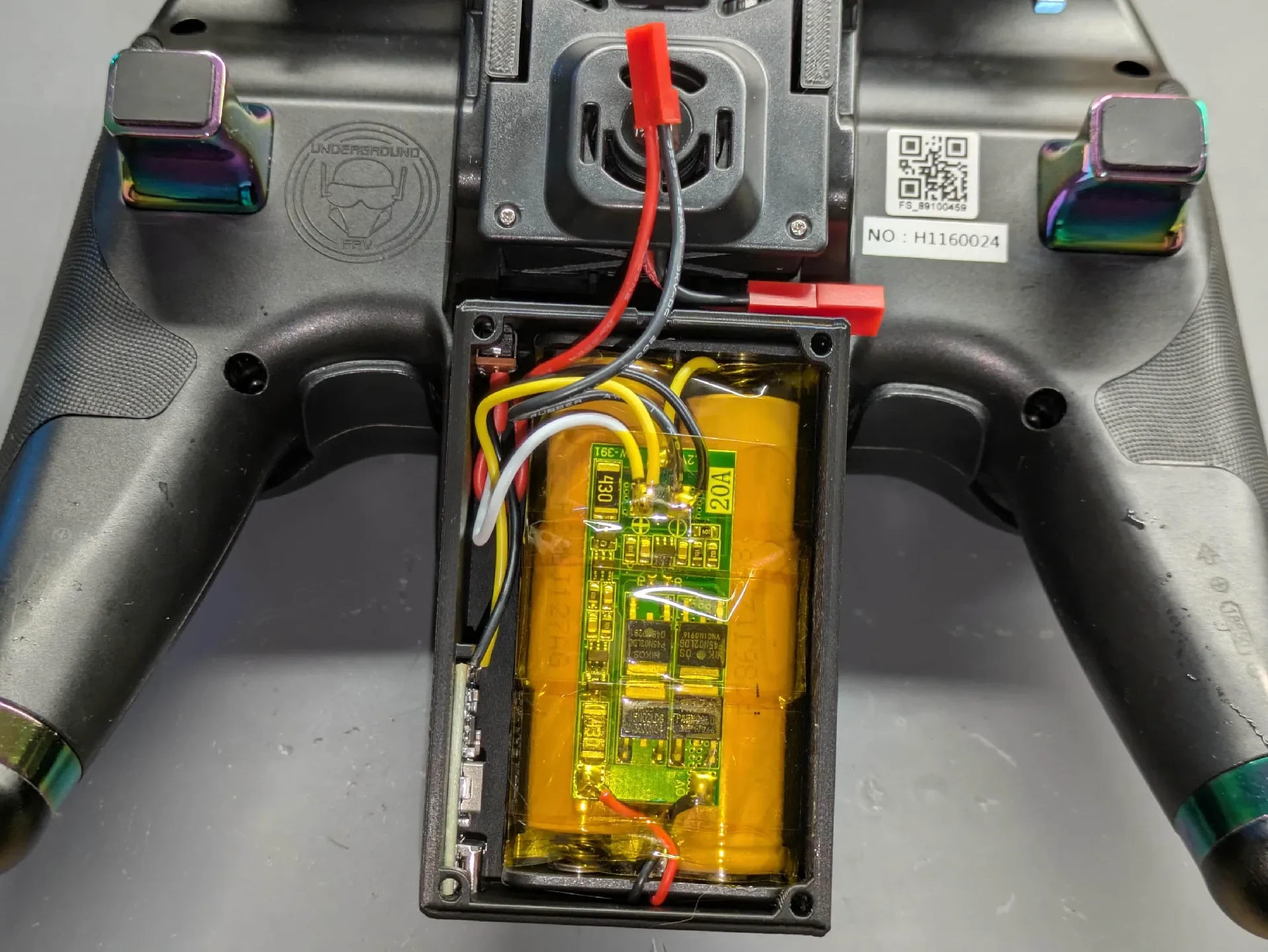

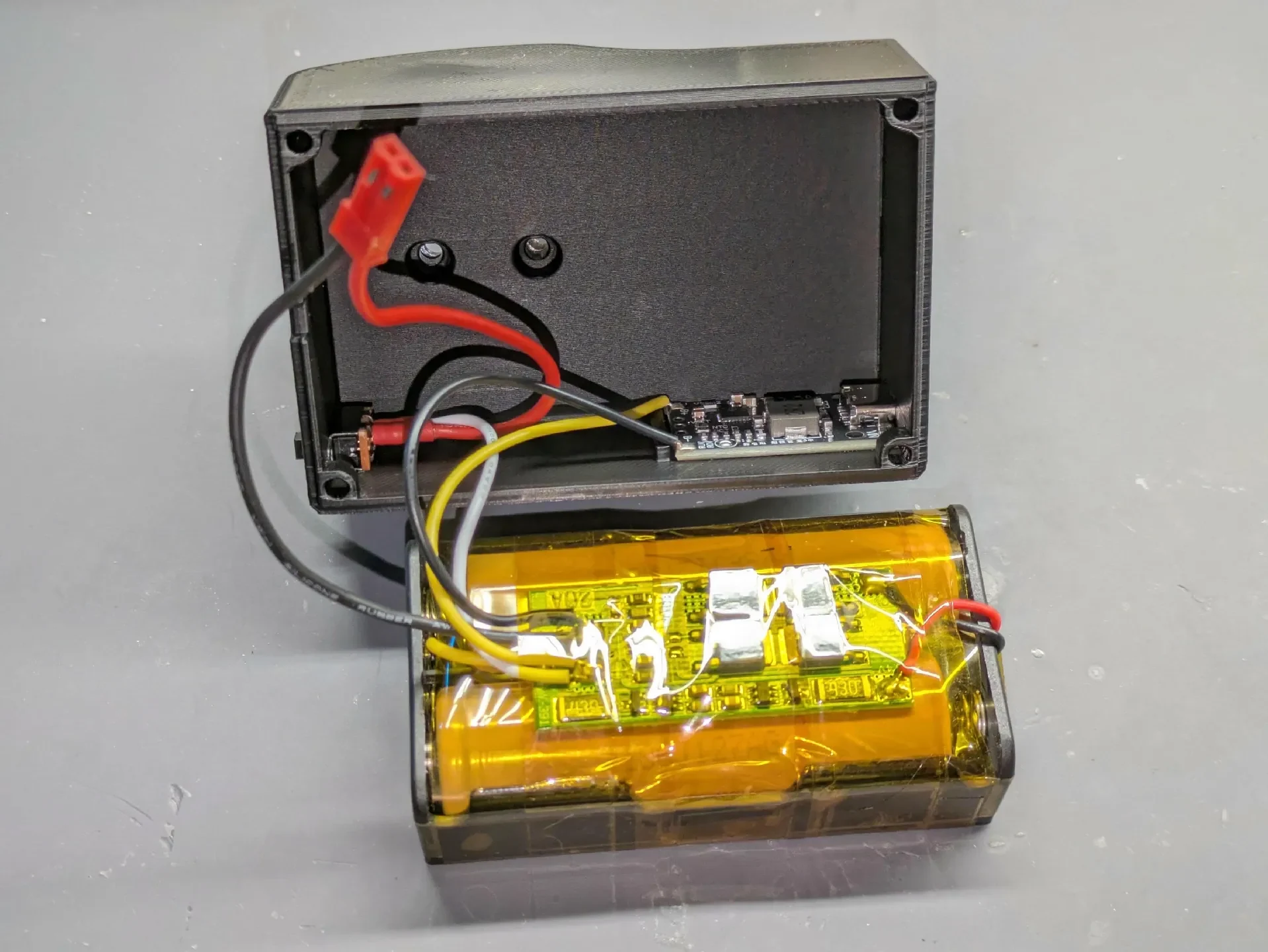

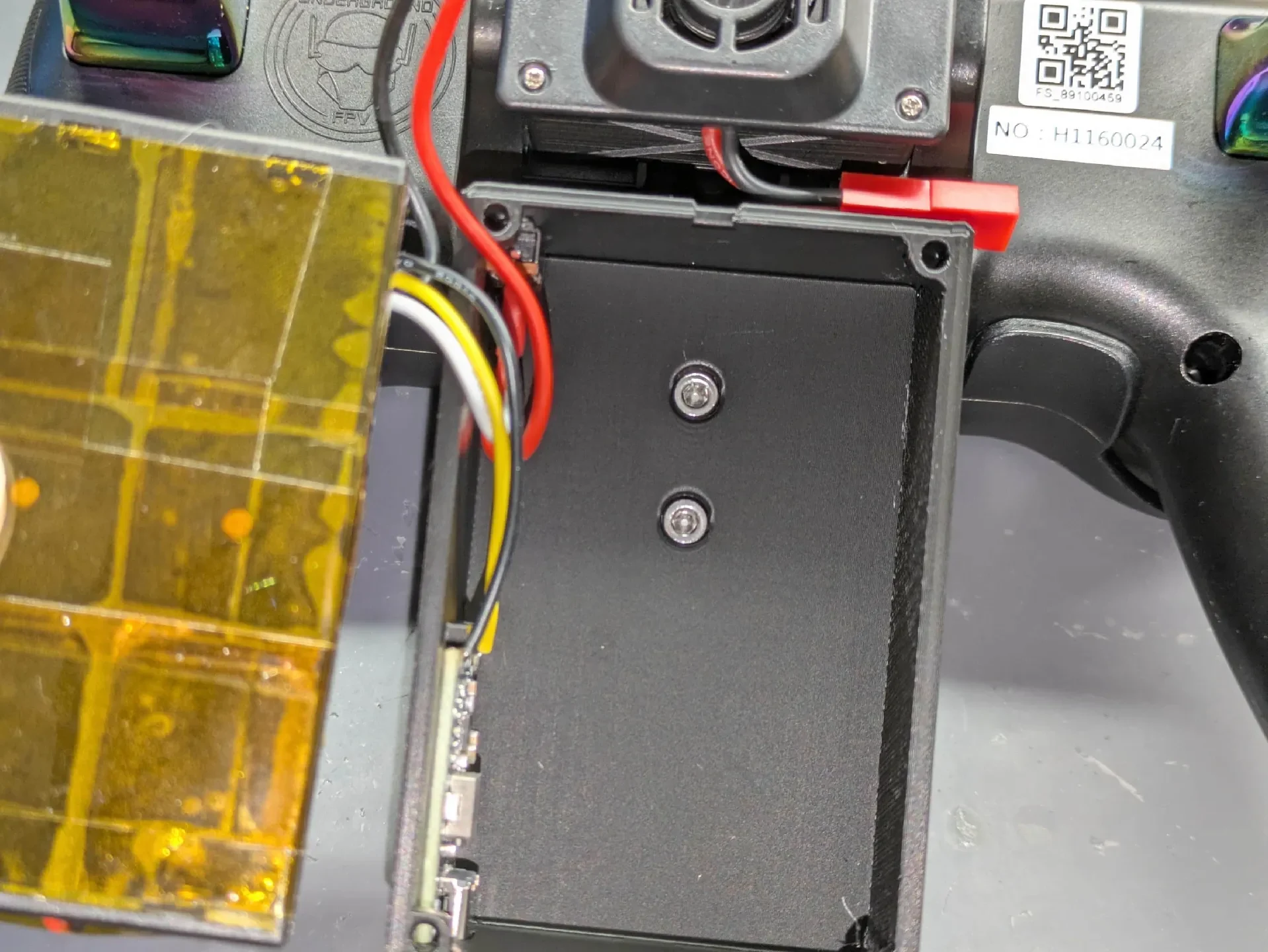

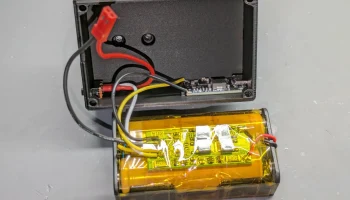

При сборке не забудьте оставить достаточно слабины в проводах, чтобы вы могли снять 2 батареи 18650 и получить доступ к винтам внизу на случай, если вам понадобится доступ к слоту для карты MicroSD NV14.
Я включил версию Mk2, которая, как и оригинал, имеет горизонтальную конструкцию, но я не рекомендую ее использовать из-за ширины, которая может мешать расположению пальцев.
Части
2 винта M3x12 мм для крепления крепления и шейного ремня к NV14.
4 винта M3x5 мм для крышки.

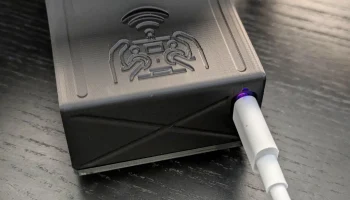

Модуль зарядного устройства LX-LISC-V2 USB-C — www.aliexpress.us/item/3256810520552603.html
Рекомендую убрать из модуля второй резистор ISET, чтобы уменьшить ток заряда, если вы используете пружинный держатель батареи; однако это необязательно.
Маленький ползунковый переключатель SPDT.

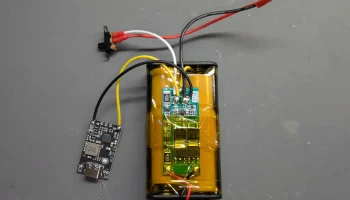

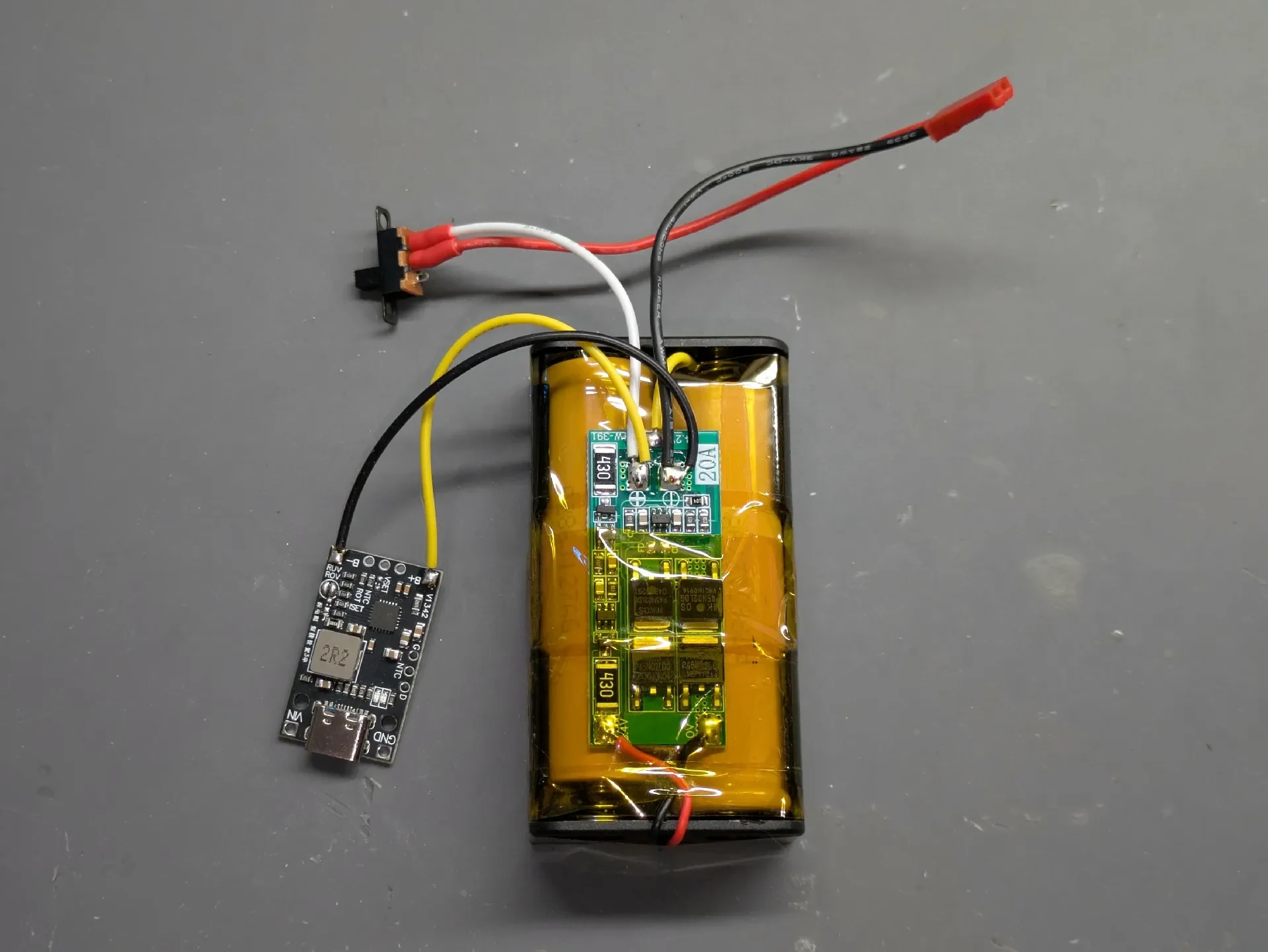

2 держателя аккумуляторов серии 18650 (или 2 последовательно соединенных элемента 18650 точечной сваркой).
2S BMS (обязательно приобретите устройство с балансировкой или используйте функцию балансировки LX-LISC-V2).
Аппаратные проблемы NV14:
Стандартный NV14 имеет множество аппаратных проблем, которые делают задний отсек JR практически бесполезным. Вы можете облегчить большинство этих проблем, следуя фантастическому руководству «NV14 Power & Bay Mod», написанному Stefan73 и др. Однако я пошел дальше и сделал улучшенную и обновленную версию руководства, которую можно найти здес��: NV14 Power & Bay Mod — V2.
Следование этому руководству устранит большинство проблем, но, тем не менее, блок питания отсека JR может обеспечить мощность только ~3 Вт, чего недостаточно для таких модулей, как ES24TX Pro 1 Вт, который может потреблять до ~6,5 Вт при максимальной выходной мощности 1 Вт. Таким образом, возникает необходимость внешнего питания модуля. Дополнительную информацию об этих аппаратных модификациях и модернизации NV14 в ��елом можно найти в моем посте на Reddit здесь.
ПРИМЕЧАНИЕ. Если вы хотите использовать Happymodel ES24TX Pro на своем NV14, ознакомьтесь с другой моей моделью ниже!
