Телефон с питанием 18650 (S10)
Я заменил штатную батарею моего телефона на комплект 18650. Это корпус для аккумуляторов, схема защиты, зарядное устройство и идеальный диод (защищает зарядное устройство, если телефон пытается зарядить аккумулятор). Срок службы батареи значительно увеличен, а элементы гораздо легче снимать и заменять, чем в оригинальной батарее. Корпус для аккумуляторов во многом основан на тех, которые продает компания Amtech (NESE).
Честно говоря, я бы не рекомендовал делать это как есть, есть много возможностей для улучшения, и некоторые вещи оказались намного сложнее, чем должны были быть.

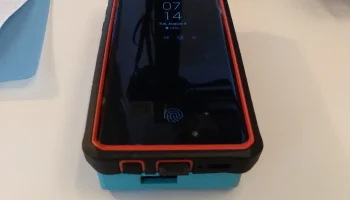

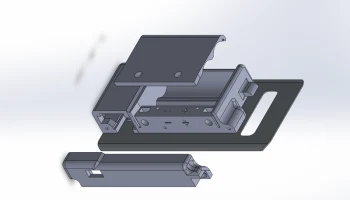

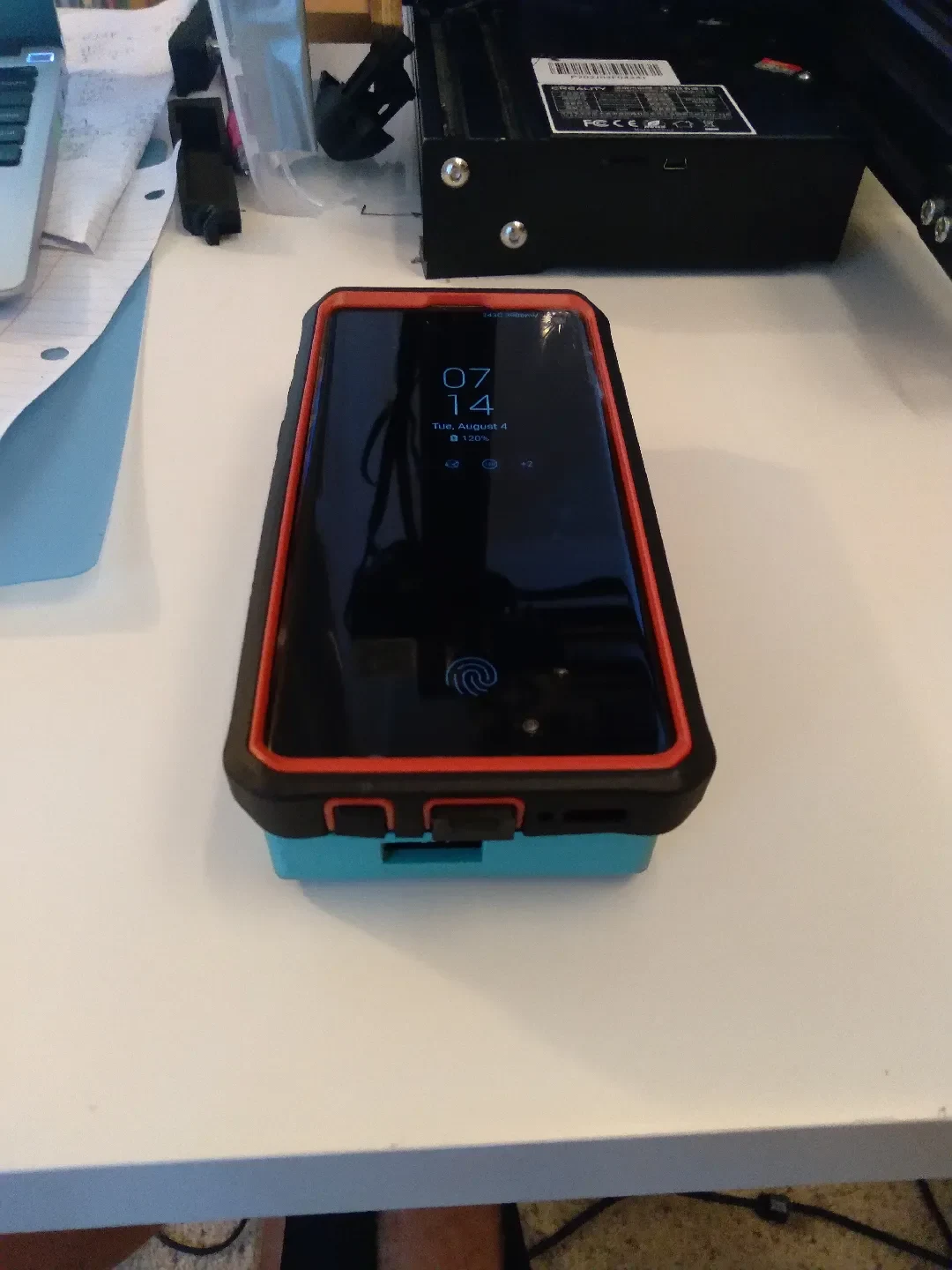

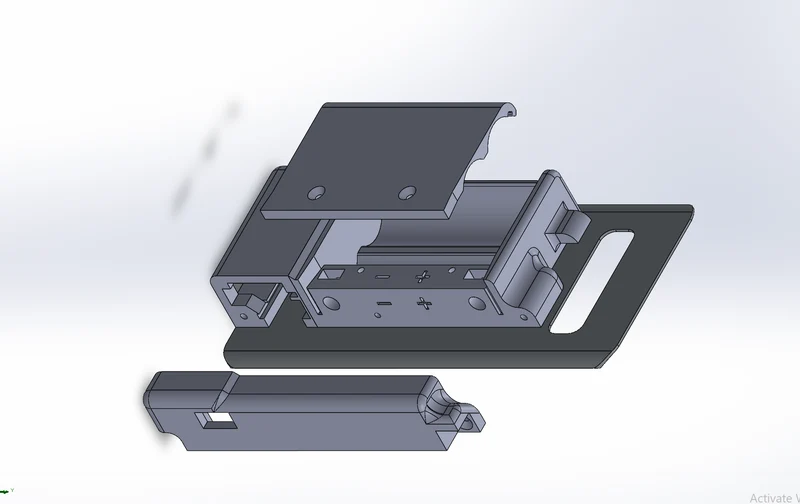

Внимание! файлы Solidworks были созданы в студенческой версии Solidworks. (они имеют водяные знаки, и этот водяной знак распространяется на любую сборку, в которую вы их вставляете. Это действительно имеет значение, только если вы занимаетесь коммерческими делами)
3D-принты
Я напечатал все, кроме внешнего корпуса, в petg с высотой слоя 0,12 (это был ТПУ). Все детали petg напечатаны довольно легко (я напечатал все с 7 стенками, в основном винты (это то, что Amtech рекомендует для своих батарейных отсеков, и мой — почти такая же копия).

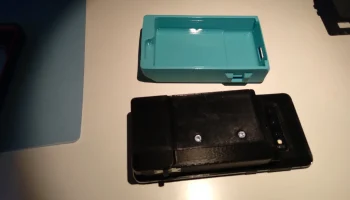

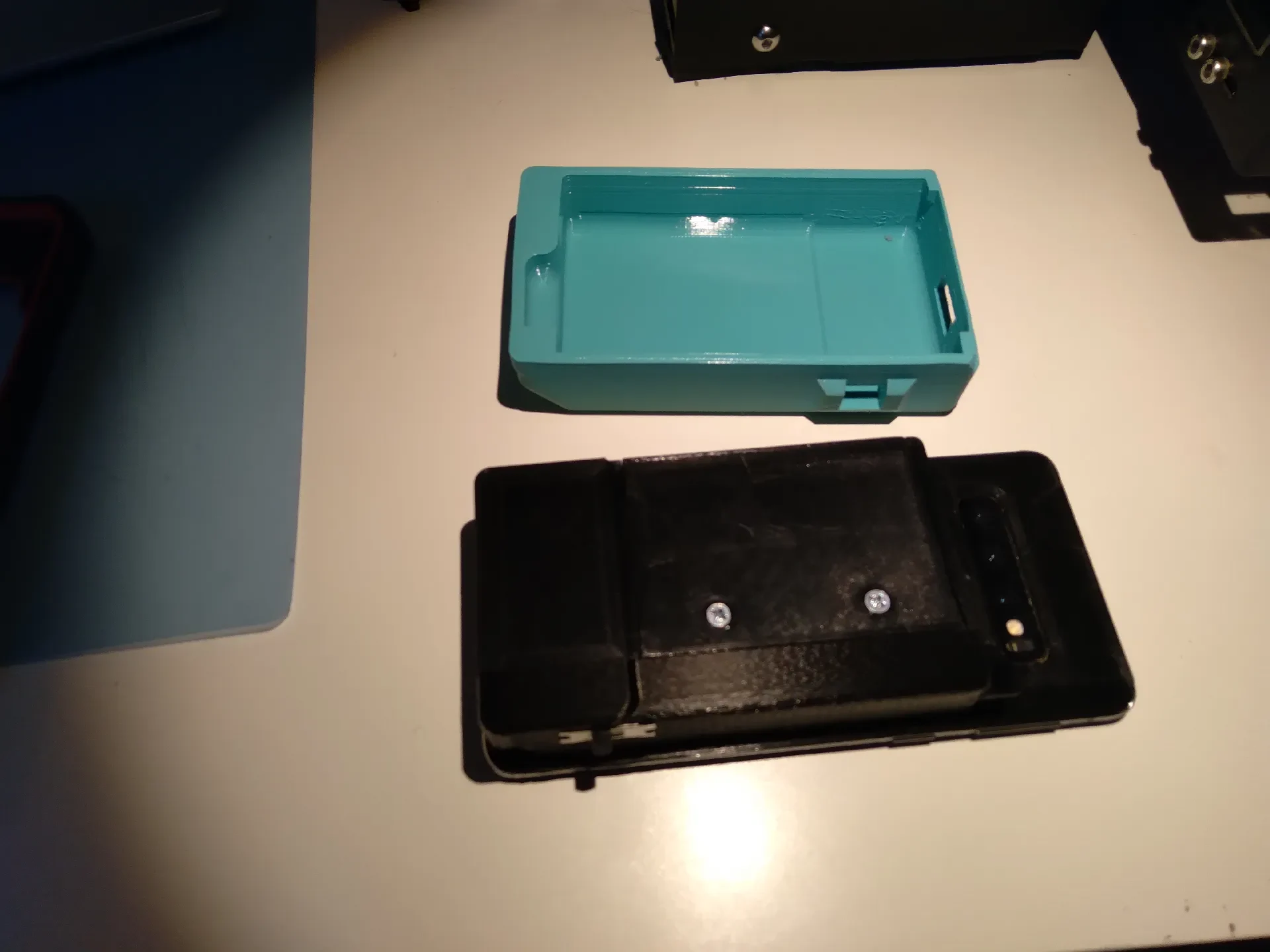

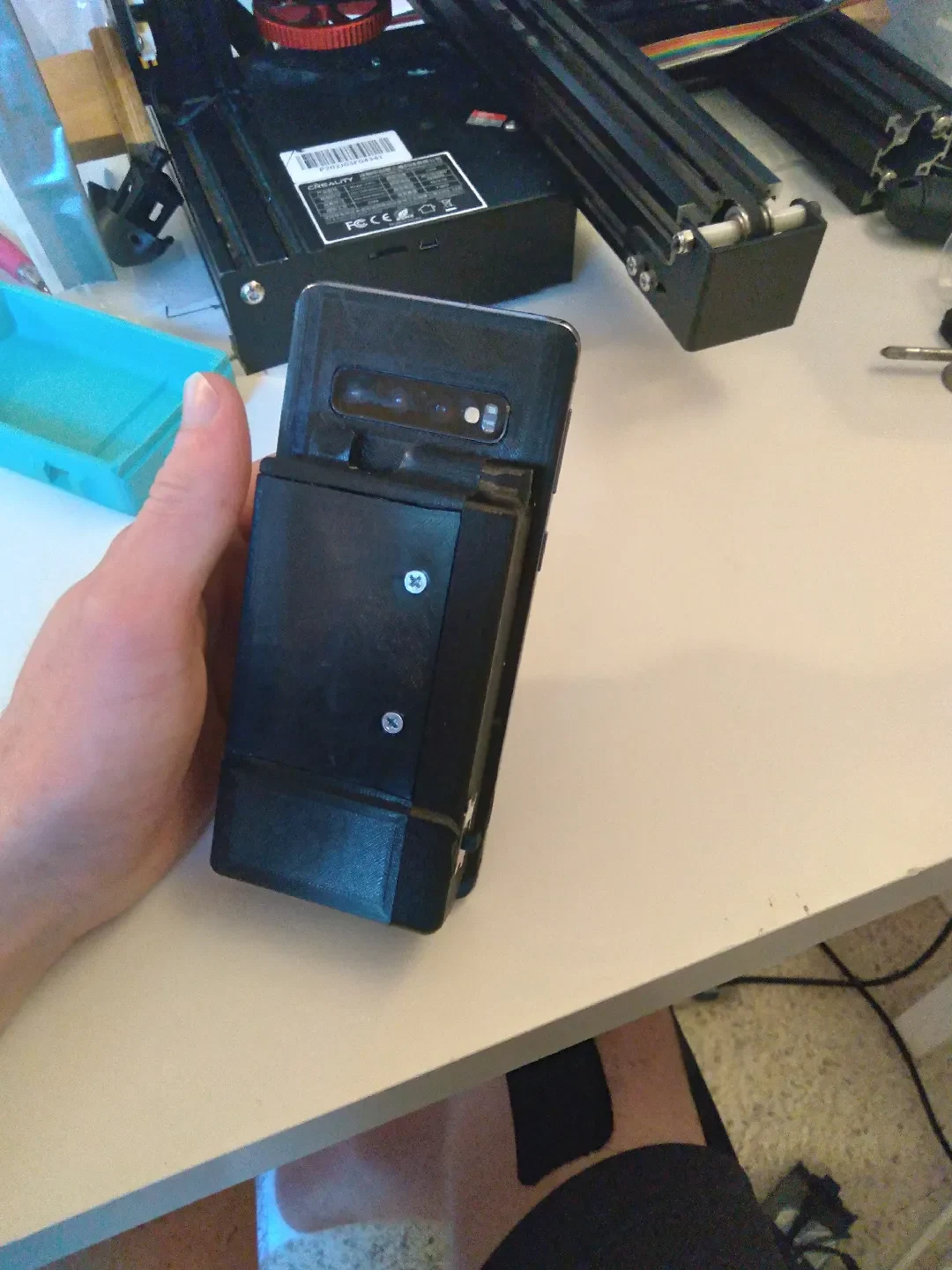

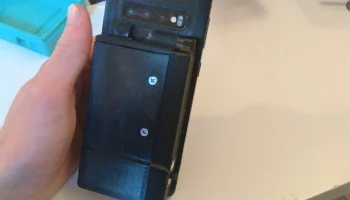

Основной корпус приклеен сзади вместо штатного заднего стекла у B-7000.
Слоты для печатных плат имели некоторые проблемы (нависание), и мне пришлось использовать xacto, чтобы их очистить.

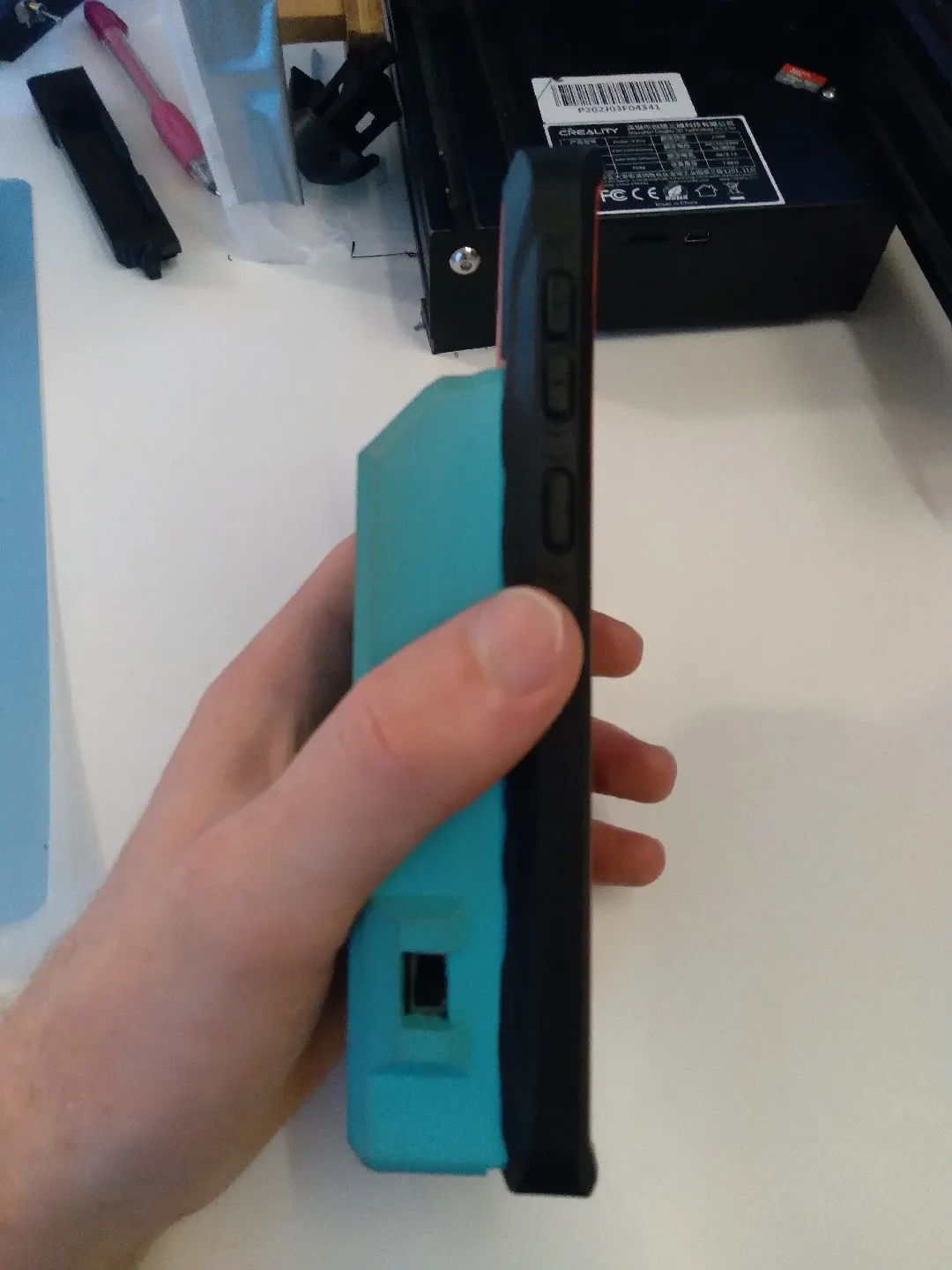

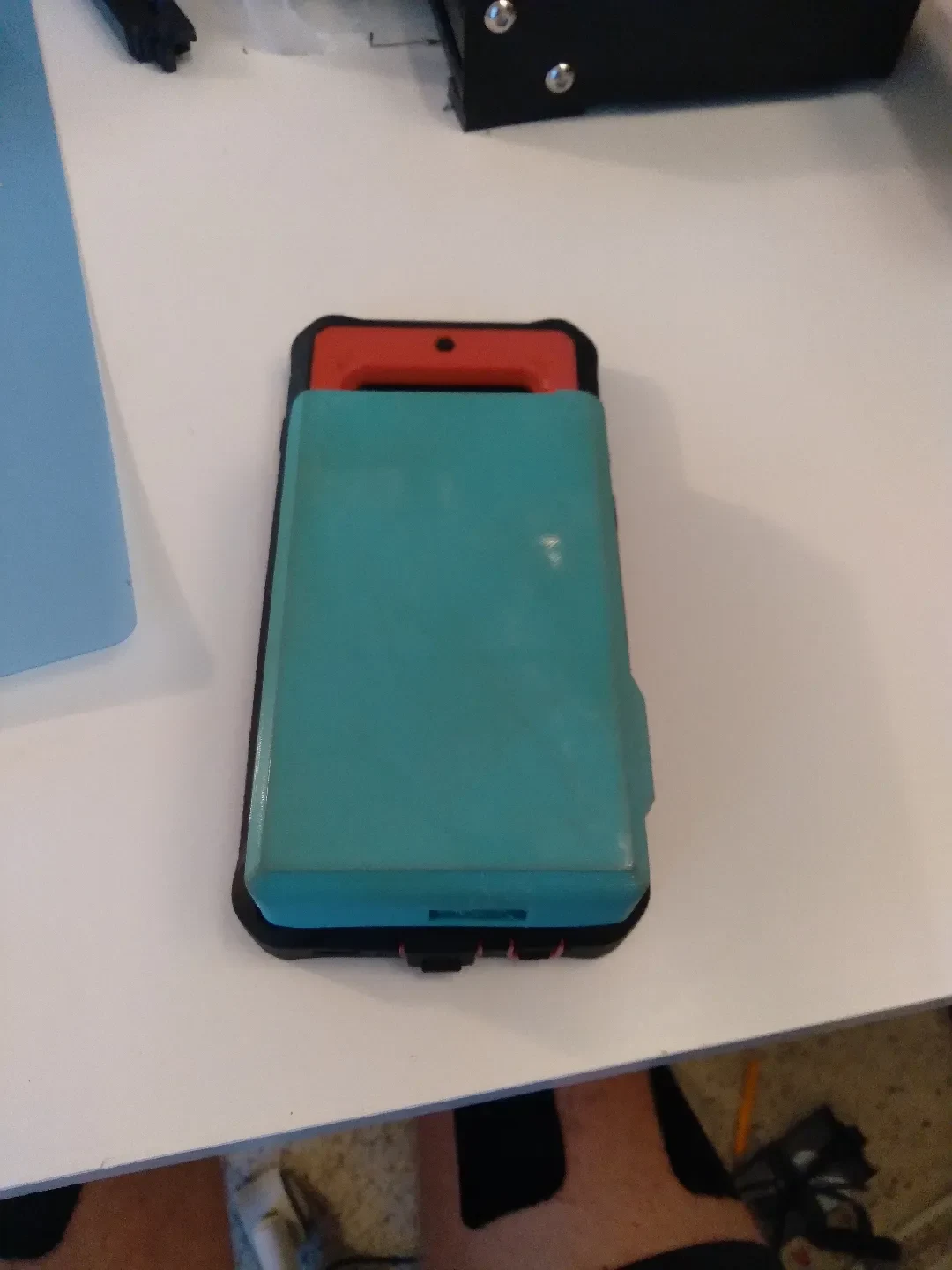

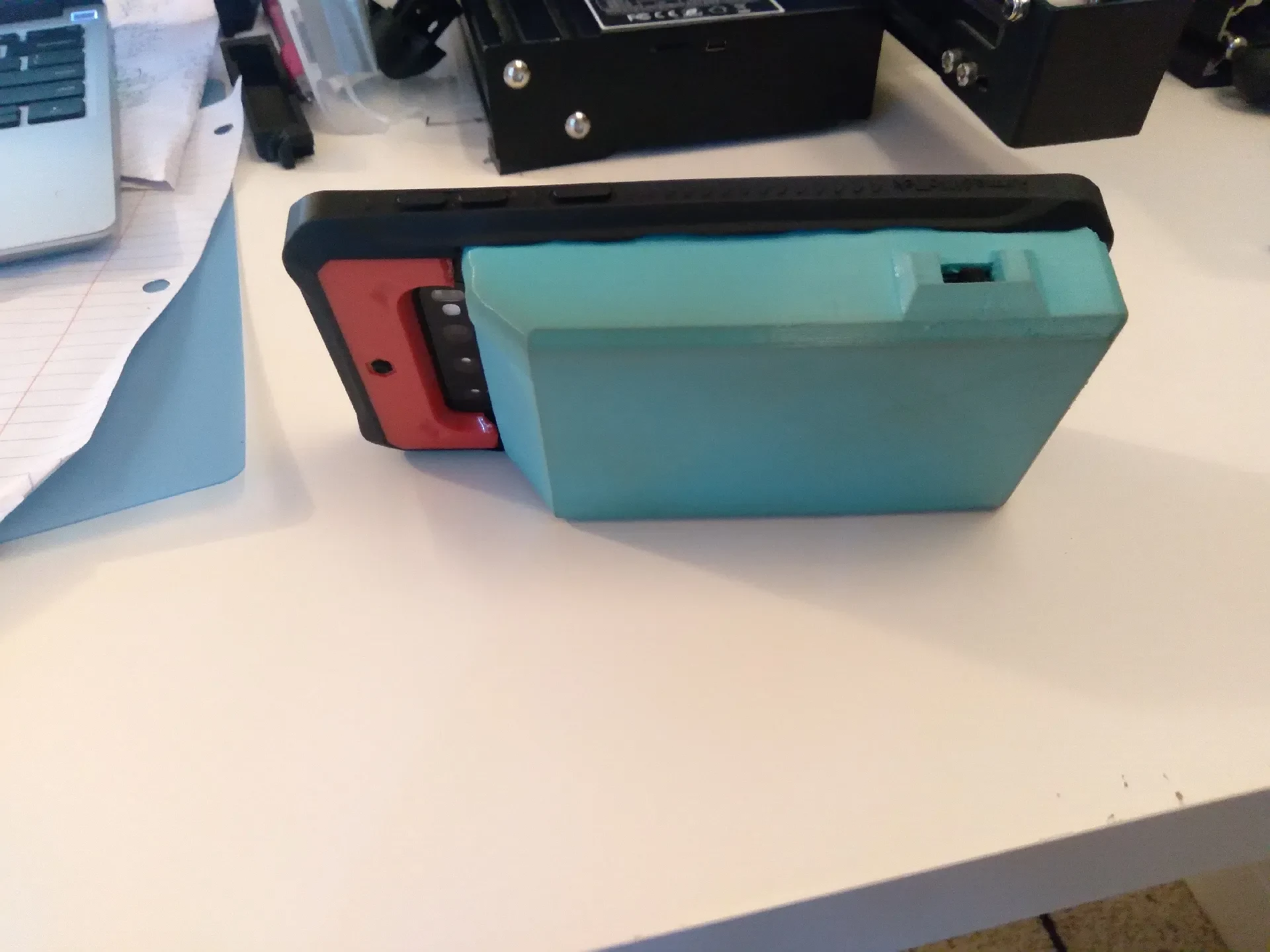

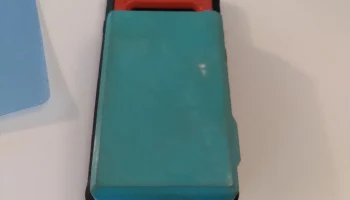

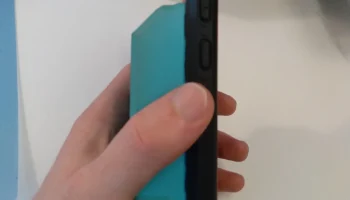

Наружный корпус было трудно печатать, в основном из-за ТПУ, с большим количеством ниток и замятий, и его приходилось печатать очень медленно, а качество поверхности все еще было довольно плохим. Я использовал опоры для переключателя и отверстий для аккумулятора, которые довольно легко снялись с помощью xacto. Я напечатал его с высотой слоя 0,20.

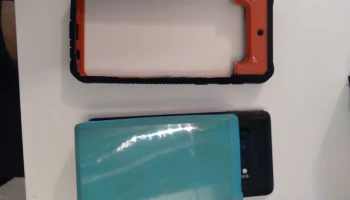

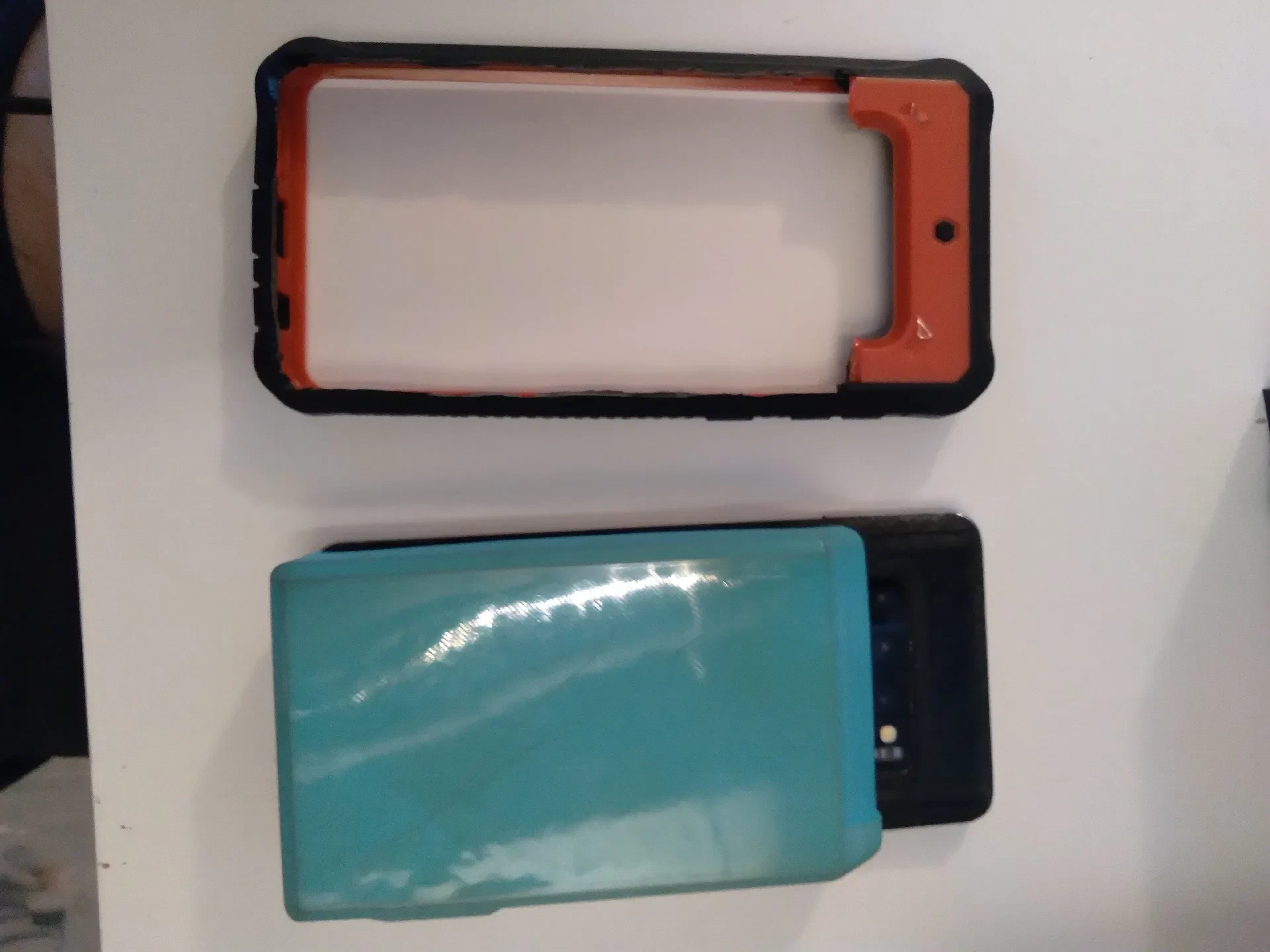

У меня были проблемы с обесцвечиванием, чему, вероятно, можно было бы помочь, если бы каким-то образом сгладить ТПУ, но я не знаю, как это сделать. (если да, скажите мне, пожалуйста) Эту часть, вероятно, можно было бы сделать намного тоньше. Выемка на той же стороне, что и порт зарядного устройства, предназначена для чехла, который я купил (и проделал в нем дырку, ножницы для жести).
Честно говоря, это очень сложно, я смог стоять и прыгать на той части, где находились печатные платы, без повреждений, и определенно немного оптимизировал бы эту часть, если бы когда-нибудь сделал V2.
Прокладка аккумулятора устанавливается на место, где находилась штатная батарея, в качестве опоры и для облегчения прокладки проводов, и приклеивается на место с помощью B-7000.

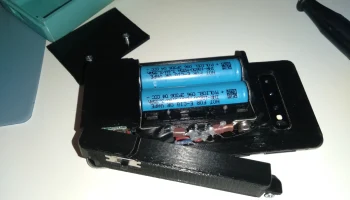

Кроме того, 18650, который находится дальше от клемм, трудно снять, поэтому, если вы делаете что-то подобное, я бы определенно рекомендовал попытаться облегчить задачу.
Электроника

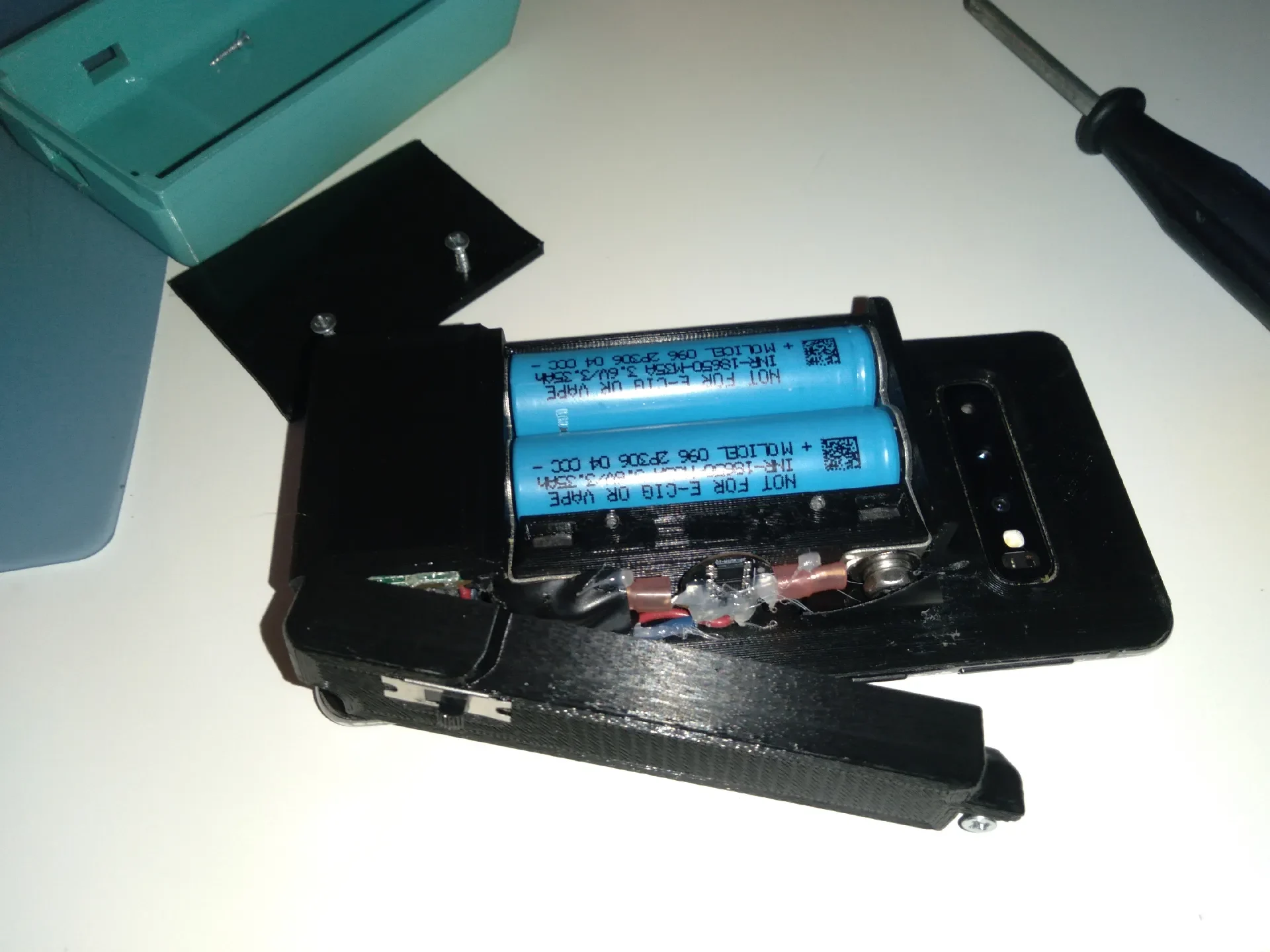

Я получил оборудование для держателя 18650 от Amtech и немного изменил его конструкцию, но по-прежнему использовал выступы/монтажное оборудование.
Для крепления крышек я использовал шурупы № 4 1/2.
Я использовал зарядное устройство Mikroe 28 Click со снятыми разъемами и винтовыми переключателями (у меня были проблемы с поиском зарядных устройств на 5 А) (раньше оно также было дешевле, я бы стал искать альтернативы, если бы делал это снова). Он вставляется в верхний слот.
Я подключил термистор и вставил его в отверстие сбоку держателя батареи, пытаясь заставить его точно измерять температуру. (Если я правильно помню, зарядное устройство не работает без термистора, и в любом случае важно иметь какую-то форму контроля температуры.
Я также попробовал использовать заряд��ое устройство adafruit bq25185, которое обеспечивает на выходе нагрузки максимум 3 А, но с его помощью мне не удалось обеспечить надежную загрузку телефона.

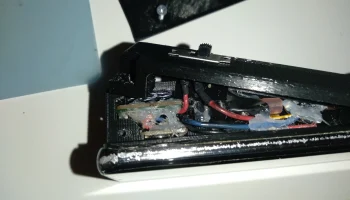

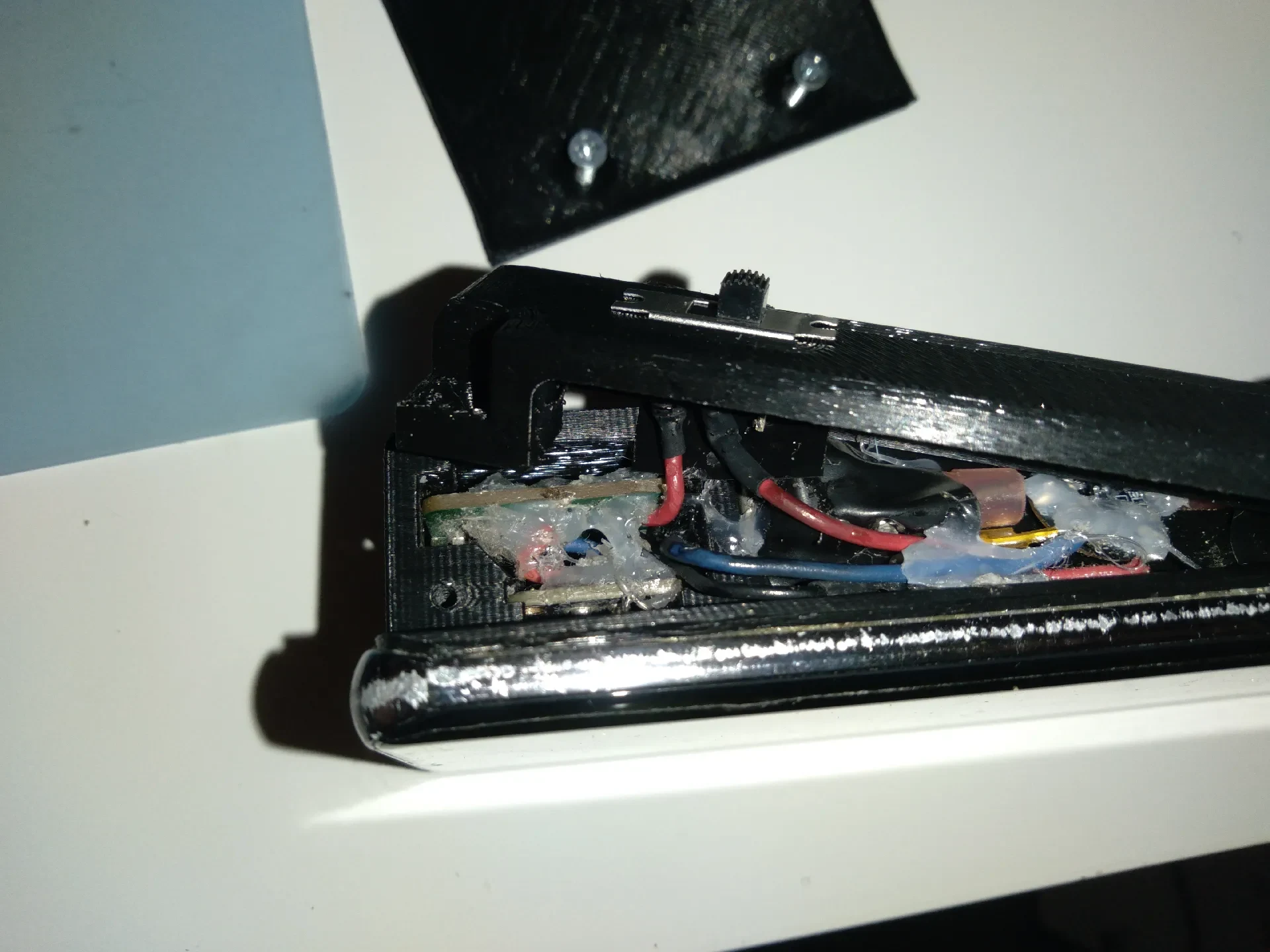

Я также использовал идеальную диодную разводку Adafruit LM73100 23 В 5 А между выходом нагрузки зарядного устройства и телефоном, поскольку зарядное устройство не защищено от обратного напряжения, которое телефон будет подавать при подключении к сети. Он вставляется в нижний слот, и я также снял винтовые переключатели с этого модуля.
Я также использовал случайную схему защиты на 5 А (круглая плата между клеммами аккумулятора).
Я использовал этот переключатель, хотя подойдет любой панельный переключатель, мне просто нужен был низкопрофильный.
Я использовал схему защиты от штатной батареи, при этом саму батарею аккуратно извлекли и утилизировали должным образом, и припаяли к контактам, которые
