## Обновление v3 (01.08.2026) — внешняя стена исчезла

Каркас теперь удерживают 12 колонн, стоящих в промежутках, оставленных шестиугольной решеткой.

(9,3 % площади). На самой короткой линии между двумя ячейками нет ничего структурного:

стойки отстоят от этой линии на 6,18 мм.

— Крышка теперь открыта над каждой ячейкой. Это рама, котора�� захватывает только керамические втулки.

Закрытая крышка блокировала бы клеммы ячеек, а лоток, который мы тестировали, имел

открытая крышка, поэтому закрытая больше не будет соответствовать тому, что мы измерили.

— Пластик на ячейку: 15,17 -> 6,15 см3 (-59 %)

— 7-ячеечная часть больше не обрезается. После снятия стены внутренняя часть уже открыта.

— Тот же зазор ячеек (3 мм) и та же втулка из керамического волокна, поэтому термическое поведение

то же самое, что и состояние завернутого цилиндра, которое мы измеряли. Мы НЕ тестировали столб

версию отдельно и мы не утверждаем, что она лучше.

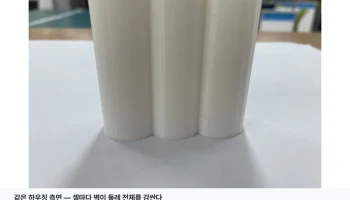

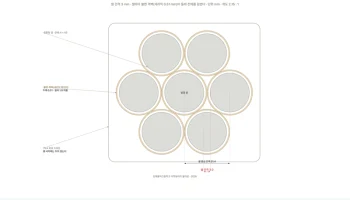

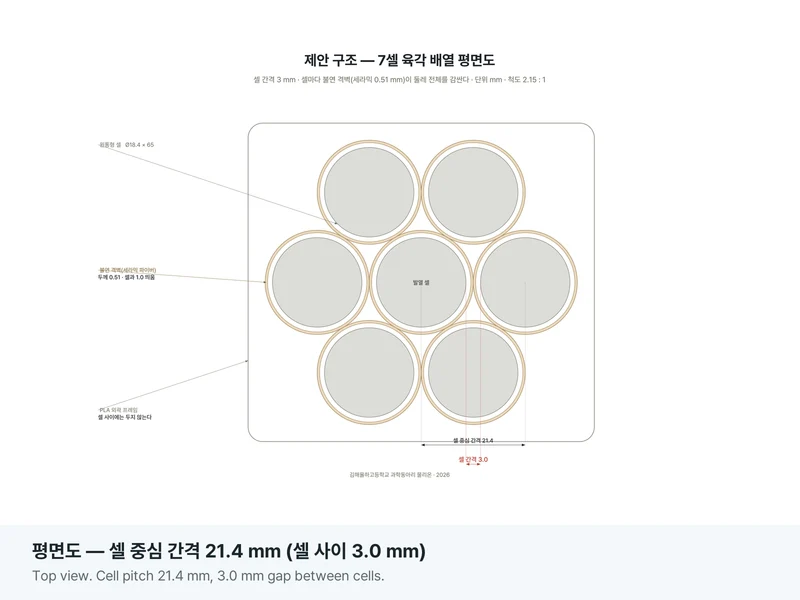

— Добавлен исправленный рисунок предложения (2 страницы). В предыдущем рисунке была ошибка

детальная панель и неправильное примечание об ограничении; оба исправлены и написана причина

в истории изменений чертежа.

■ Распечатать только это недостаточно.

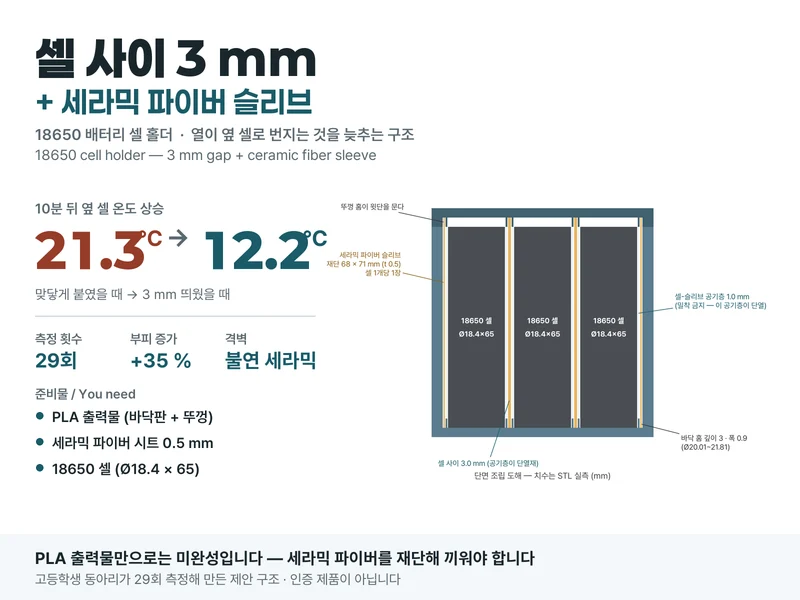

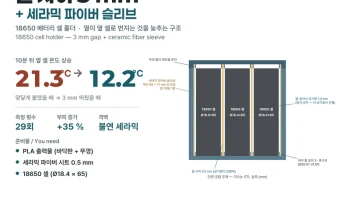

Суть этого держателя не в НОАК. Это (1) воздушный зазор 3 мм между ячейками и

(2) оболочка из негорючего керамического волокна вокруг каждой ячейки. PLA — это всего лишь каркас, который

удерживает ячейки и гильзы на месте.

(Почему нет PLA между ячейками: PLA проводит тепло при 0,13 Вт/мК, что в 4,6 раза больше, чем воздух при 0,028.

Заполнение зазора пластиком создаст мост для тепла, а не блокирует его.)

■ Что вам нужно

— Печатные детали: основание + крышка (экспериментальный набор из 3 ячеек или набор для дисплея из 7 ячеек)

— Керамоволокнистая бумага (лист керамоволокна) толщиной 0,5 мм.

— 18650 ячеек (18,4 х 65 мм)

— Ножницы и линейка.

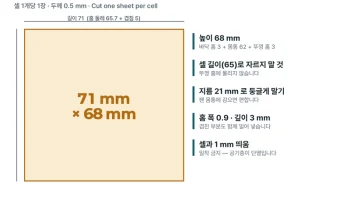

■ Резка керамических гильз — по одному листу на ячейку

— Размер: 68 мм в высоту x 71 мм в длину (при толщине 0,5 мм)

— Длина 71 = окружность канавки 65,7 + перекрытие 5 мм.

Высота 68 = 3 (паз основания) + 62 (свободный пролет) + 3 (паз крышки).

Примечание: НЕ обрезайте его до длины ячейки (65 мм). Он не попадает в паз крышки.

— 3 листа для набора из 3 ячеек, 7 листов для набора из 7 ячеек.

ВНИМАНИЕ: при разрезании керамического волокна выделяются волокна, находящиеся в воздухе. Наденьте перч��тки и маску и

работайте в проветриваемом месте.

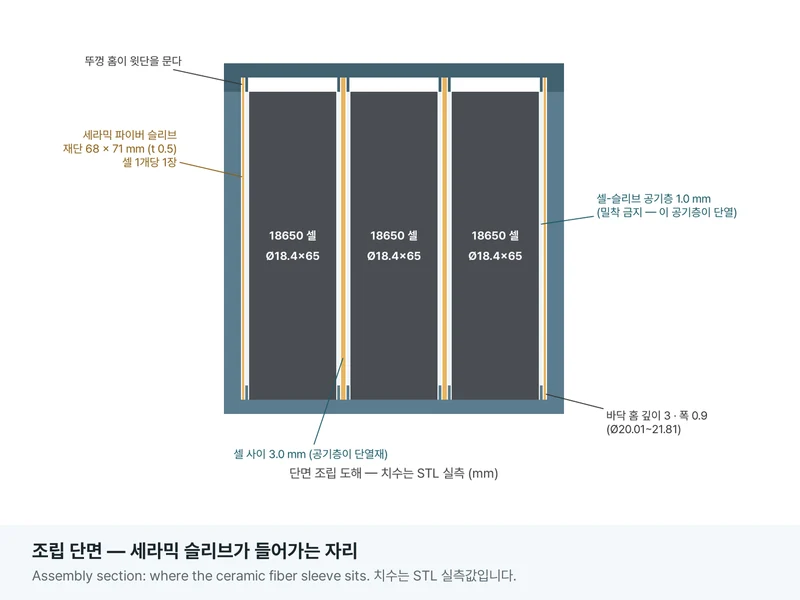

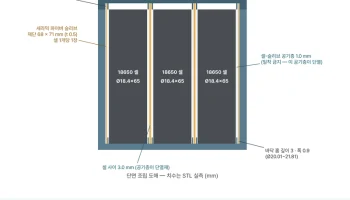

■ Сборка

1. Сверните каждый разрезанный лист в цилиндр диаметром около 21 мм (помогает раскатывание его вокруг ручки).

2. Вставьте раскатанный лист в круглый паз основания (ширина 0,9 мм, глубина 3 мм).

Вставьте перекрывающуюся часть в паз вместе с остальными.

Прим��чание: там, где две ячейки расположены рядом, две канавки сливаются в один канал диаметром 1,4 мм.

Два рукава стоят там рядом и касаются друг друга. Это правильно.

3. Поместите ячейку на посадочное место внутри втулки (18,9 мм). Между

ячейка и керамика — не прижимайте их друг к другу. Этот воздушный зазор и есть изоляция.

4. Наденьте крышку так, чтобы соответствующий паз на ее нижней стороне захватил верхнюю часть рукавов.

5. Соседние втулки соприкасаются (конструктивно перекрытие составляет 0,02 мм) и имеют общую стенку.

■ Настройки печати

— Основание: пазы и гнезда обращены вверх в соответствии с ориентацией STL, поэтому опора не требуется.

— Крышка: паз обращен вниз, поэтому перед печатью переверните ее (выемкой вверх). Никакой поддержки не требуется.

— Высота слоя 0,2-0,3 мм, заполнение 15-20%.

— Примечание: толщина PLA-кольца между канавкой и гнездом ячейки составляет всего 0,55 мм.

Включите «обнаружение тонких стенок» в вашем слайсере. Рекомендуется использовать сопло диаметром 0,4 мм.

— 3-секционное основание 2,3 ч + крышка 0,6 ч (при 9,7 см3/ч; ваш принтер может отличаться).

■ Доказательства и ограничения (изложены честно)

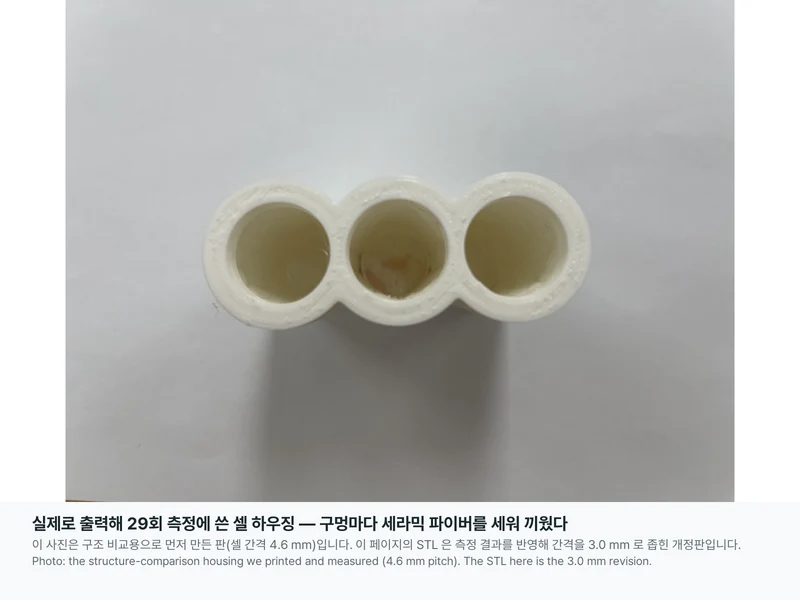

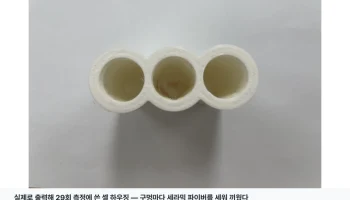

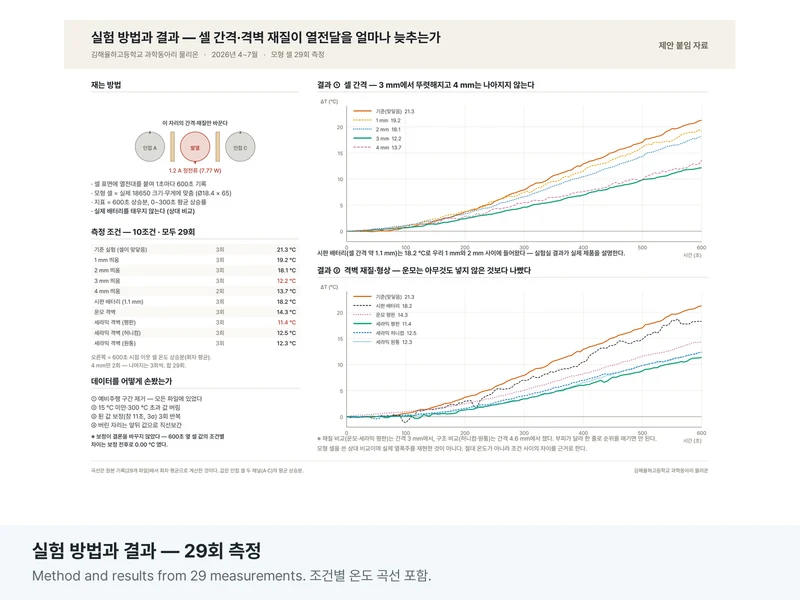

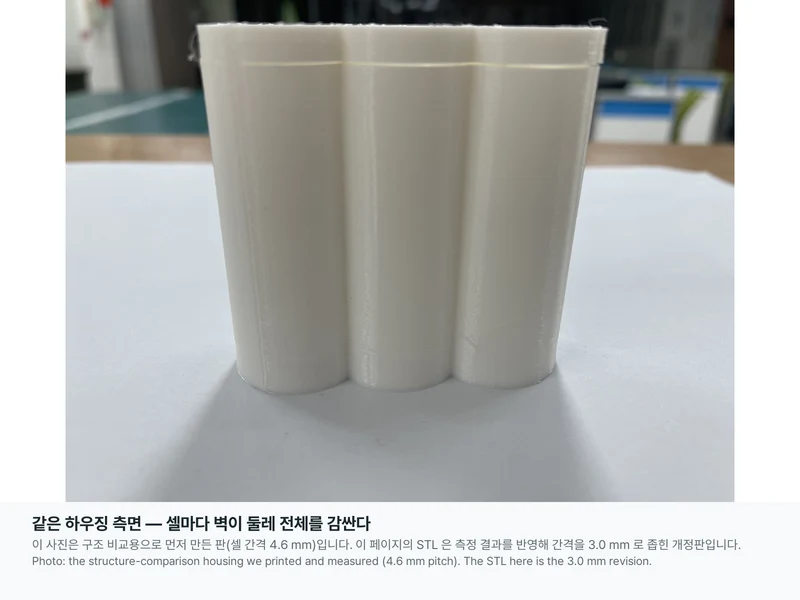

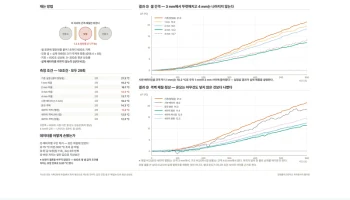

— Доказательства: 29 измерений, каждое условие повторяется 3 раза. Расширение клеточного разрыва от

От 1 мм до 3 мм уменьшалось 10-минутное повышение температуры соседней ячейки от

от 19,2 C до 12,2 C. При контролируемом сравнении барьерных материалов (тот же разрыв, тот же

толщина) керамика была неотличима от обычной, а слюда хуже. Мы выбрали

керамика не потому, что она круче, а потому, что не горит.

— Ограничения: зазор в 3 мм проверялся с помощью плоских барьеров, а полностью обернутая форма была проверена.

ве
