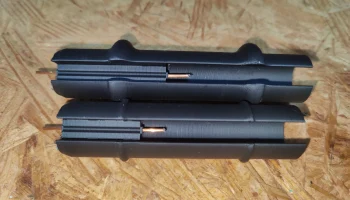

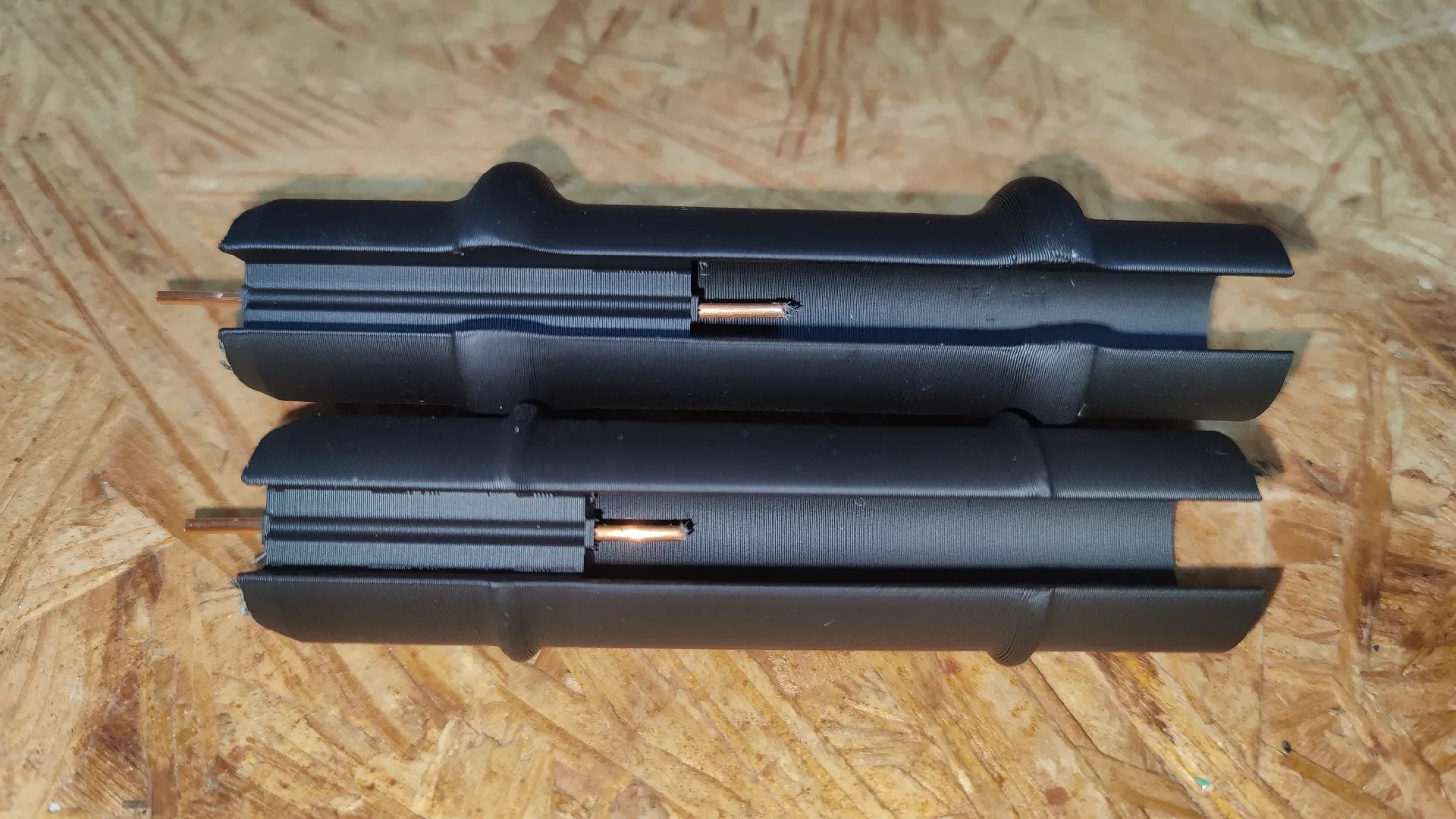

Двойные адаптеры C-cell и D-cell для 18650

Предупреждение!

Типичный полностью заряженный литий-ионный элемент начинается с напряжения 4,2 В, что превышает 3 В конфигурации 2-кратного щелочного элемента примерно на 40%. Хотя большая часть современной электроники имеет достаточный расчетный запас для более высокого напряжения, не все системы на это способны. Вы должны убедиться, что ваше конкретное устройство не пропускает дым.

Также имейте в виду, что если ваш элемент 18650 не оснащен защитой, напряжение следует периодически проверять, чтобы убедиться, что оно не упадет ниже нижнего предела вашего элемента (обычно 3,0 В) во время использования и не повредит батарею.

Используйте примеры
Электронная мухобойка Harbour Freight (2x D)
Мусорные баки с датчиком движения (как C, так и D-ячейка)
Аппаратное обеспечение

1x адаптер
Одножильный медный провод 14AWG, 50 мм/70 мм (C/D соответственно)

Печать заметок

Рекомендуется использовать ABS или PLA с высотой слоя 0,2 мм (или меньше) и двумя стенками или более. Я смоделировал литник на положительном конце для оптимальной адгезии, поэтому переверните литник вниз с опорой (необходимой для отклонения радиуса проволоки). Также рекомендуется использовать внешний край для «гарантированного» сцепления с ABS. 15% заполнения вполне достаточно.

После снятия литника и опорной подушки перед сборкой может потребоваться увеличить отверстие для проволоки с помощью кирки или аналогичного инструмента.

Сборка

Вставьте провод 14AWG во внешнее отверстие, оставив равные излишки на обоих концах переходного отверстия. Согните конец со стороны аккумулятора в паз, затем потяните внешний конец, чтобы удалить свободную длину внутреннего изгиба. Теперь загните внешний свободный конец провода в паз и установите элемент 18650.

Обновления:

2024-1223: Добавлен исходный код FreeCAD (параметрический).
