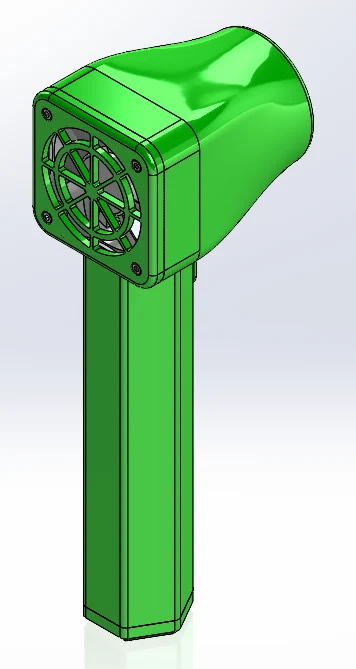

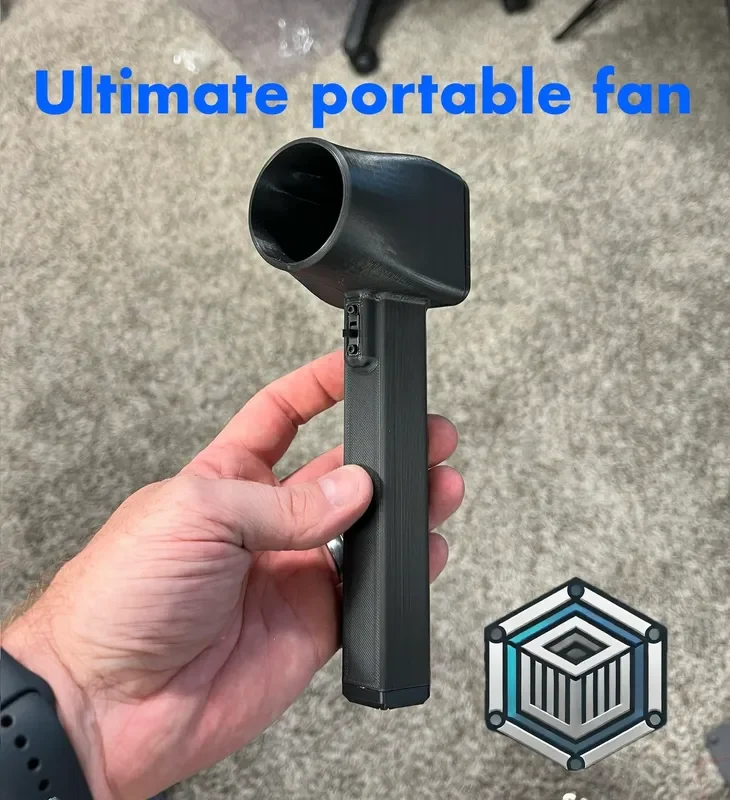

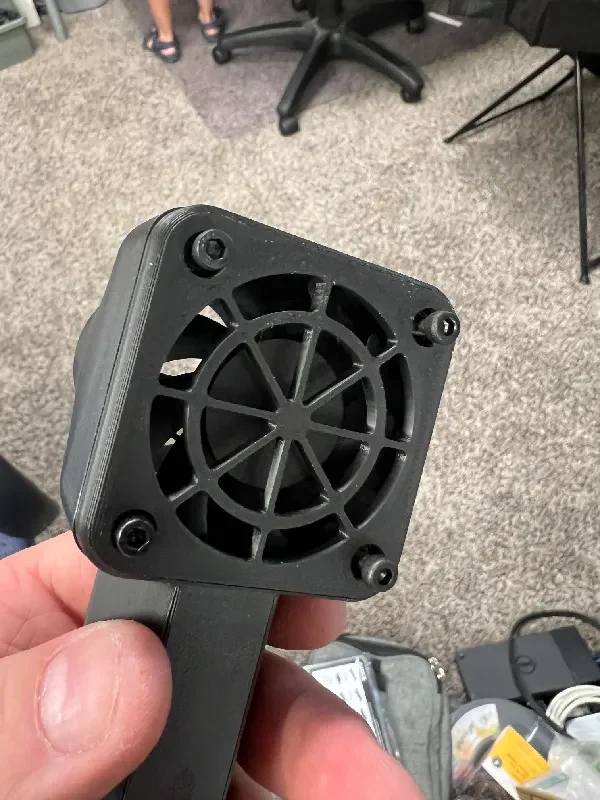

Поразите своих друзей этим ручным вентилятором с питание...

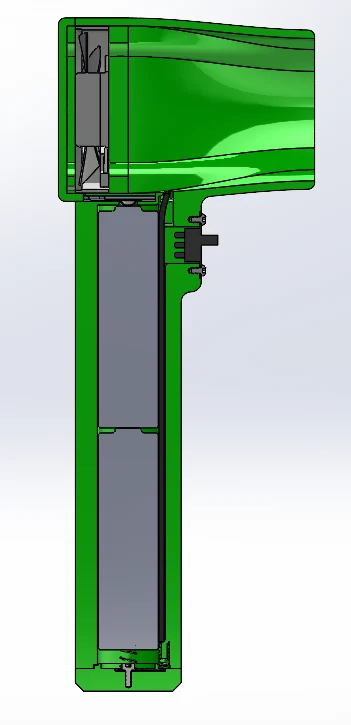

Вентилятор работает от двух батареек формата 18650. Зауженная конструкция сопла увеличивает скорость воздуха для оптимального охлаждения.
Спецификация материалов:
Контактная пружина нижней крышки: a.co/d/hnrPVWE
Сдвижной переключатель: a.co/d/9z3JiiK
Весенние контакты: a.co/d/fJww65j
Проволока (22-26 калибра)
Вентилятор 5015 5 В: a.co/d/h01AMWS
4 винта M3X20
3 винта M2X5
2 винта с полукруглой головкой M2X5
2 термовставки M2X4X4 мм
2 батарейки с таблеточной головкой 18650: a.co/d/1O74CSD
Расходные материалы:
Припой
Печать:
Печать проста.
Ориентация:
Все детали предварительно ориентированы для достижения наилучших результатов.
Крышка вентилятора опущена решеткой вниз
Тело снова вниз
Крышка батарейного отсека находится снизу вниз
Фиксатор контакта Pos расположен плоско вниз.
Параметры:
Используйте органические опоры только на рабочей пластине.
.20LH или лучше
ABS/ASA/PC рекомендуется из-за термостойкости (на случай, если вы оставите его в горячей машине)
15% Гироид
3 стены
Сборка:

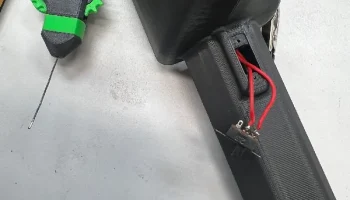

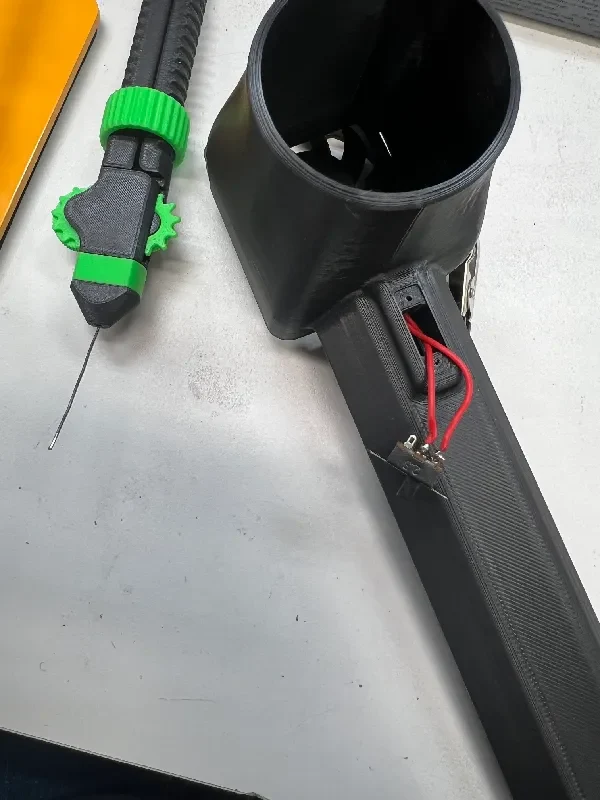

Проведите + провод от вентилятора к карману переключателя.
Припаяйте вентилятор + провод к одному из внешних контактов переключателя.
Пропустите второй провод (≈2 дюйма) между гнездом переключателя и положительным контактом.
Припаяйте второй провод к среднему контакту переключателя.
Поместите положительный контакт конусом вниз в паз вентилятора.
Вставьте фиксатор контакта Pos.
Припаяйте второй провод от переключателя к положительному контакту, который все еще открыт.
Проведите провод заземления вентилятора к нижней части ручки и припаяйте его к контактной пружине.
Вставьте контактную пружину в отверстие диаметром 3 мм в ручке.

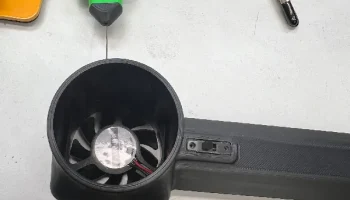

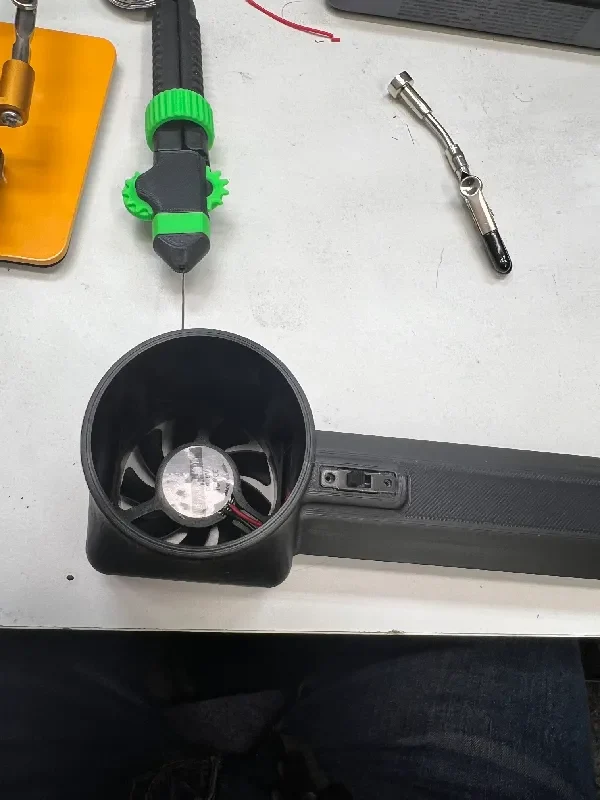

Установите вентилятор
Втяните провисший провод в карман переключателя.

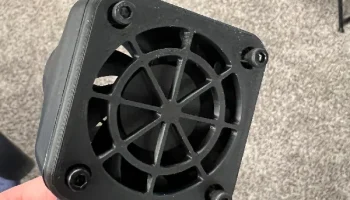

Установите крышку вентилятора с помощью (4) винтов M3x20.
Установите переключатель с помощью (2) винтов с полукруглой головкой M2x5.
Установите отрицательный контакт в ручку с помощью (1) винта M2x5 или просто запрессуйте его так, чтобы выступ проходил через фиксирующее кольцо.

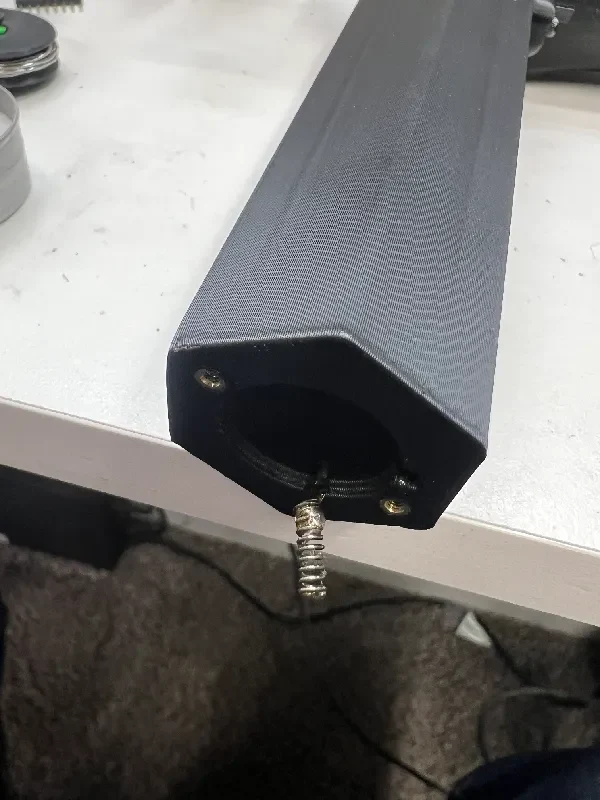

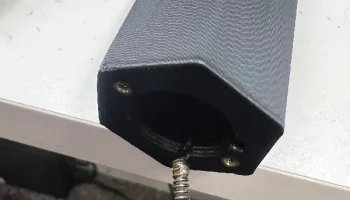

Установите (2) термофиксированные вставки M2x4x4 в нижней части ручки.
Установите батареи

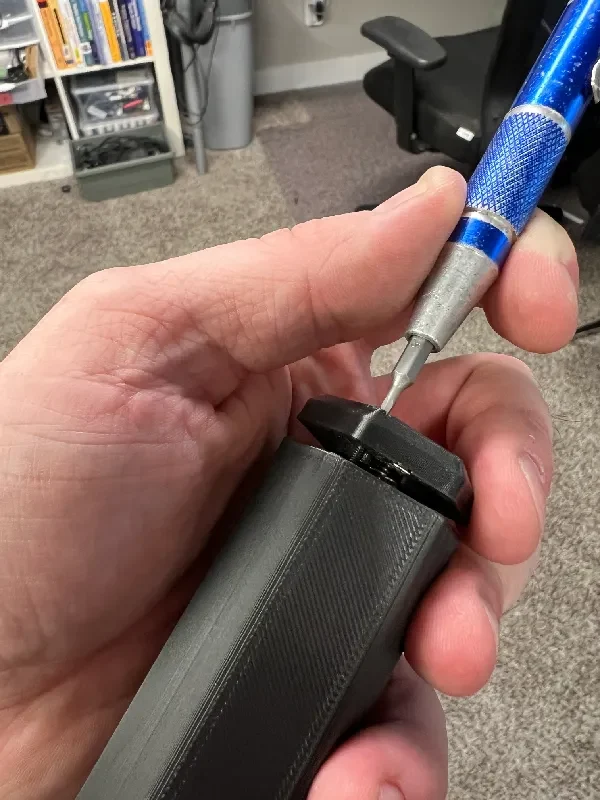

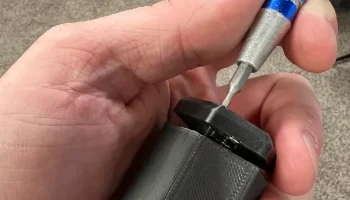

Прикрутите нижнюю крышку (2) винтами M2x5.
РАССЛАБЬТЕСЬ!
