Kenwood TH-D74A 18650 Батарейный отсек

Примечание: новая версия здесь. Я рекомендую этот вариант, поскольку для него не требуется сложная зажимная пружина.

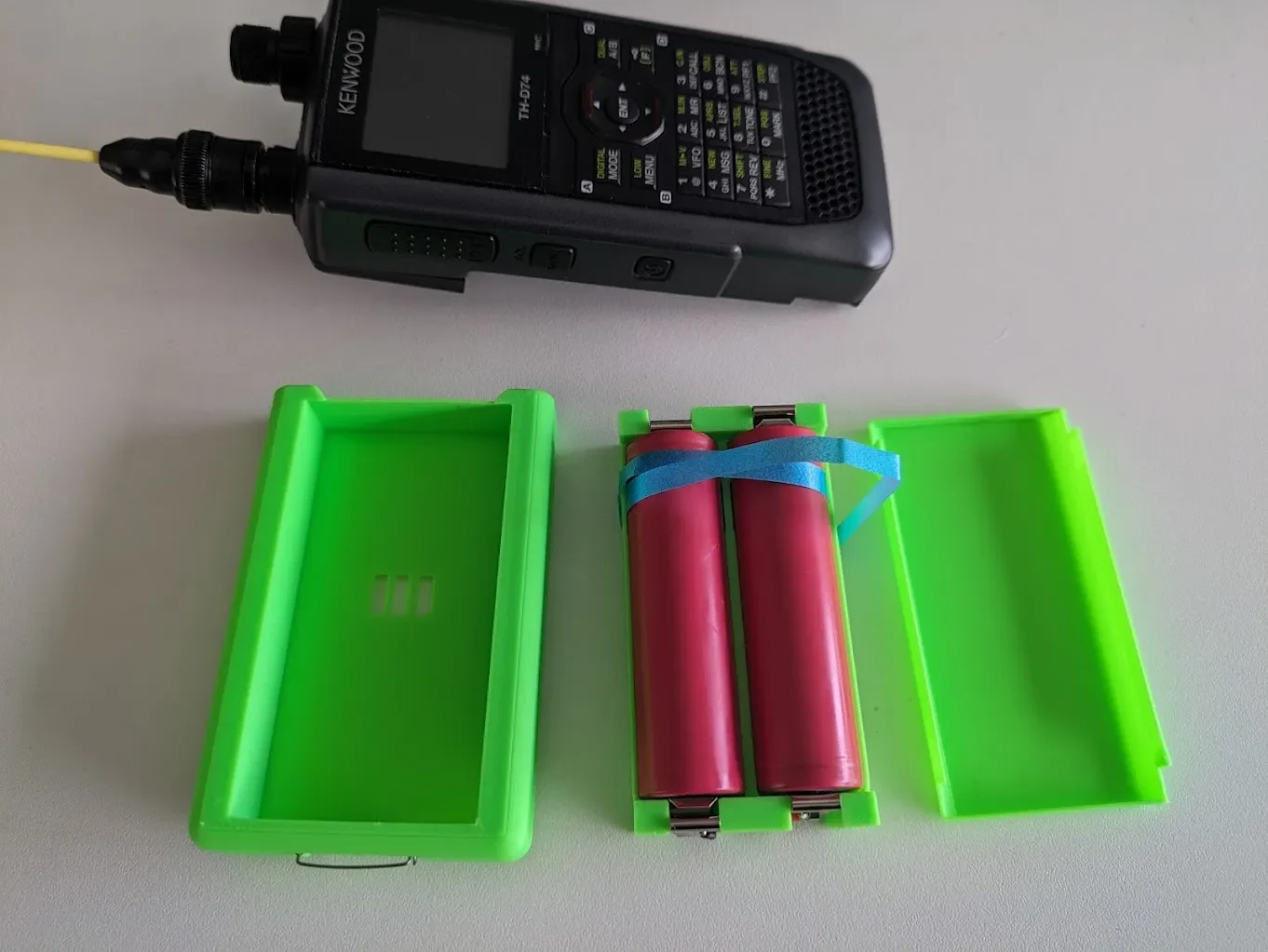

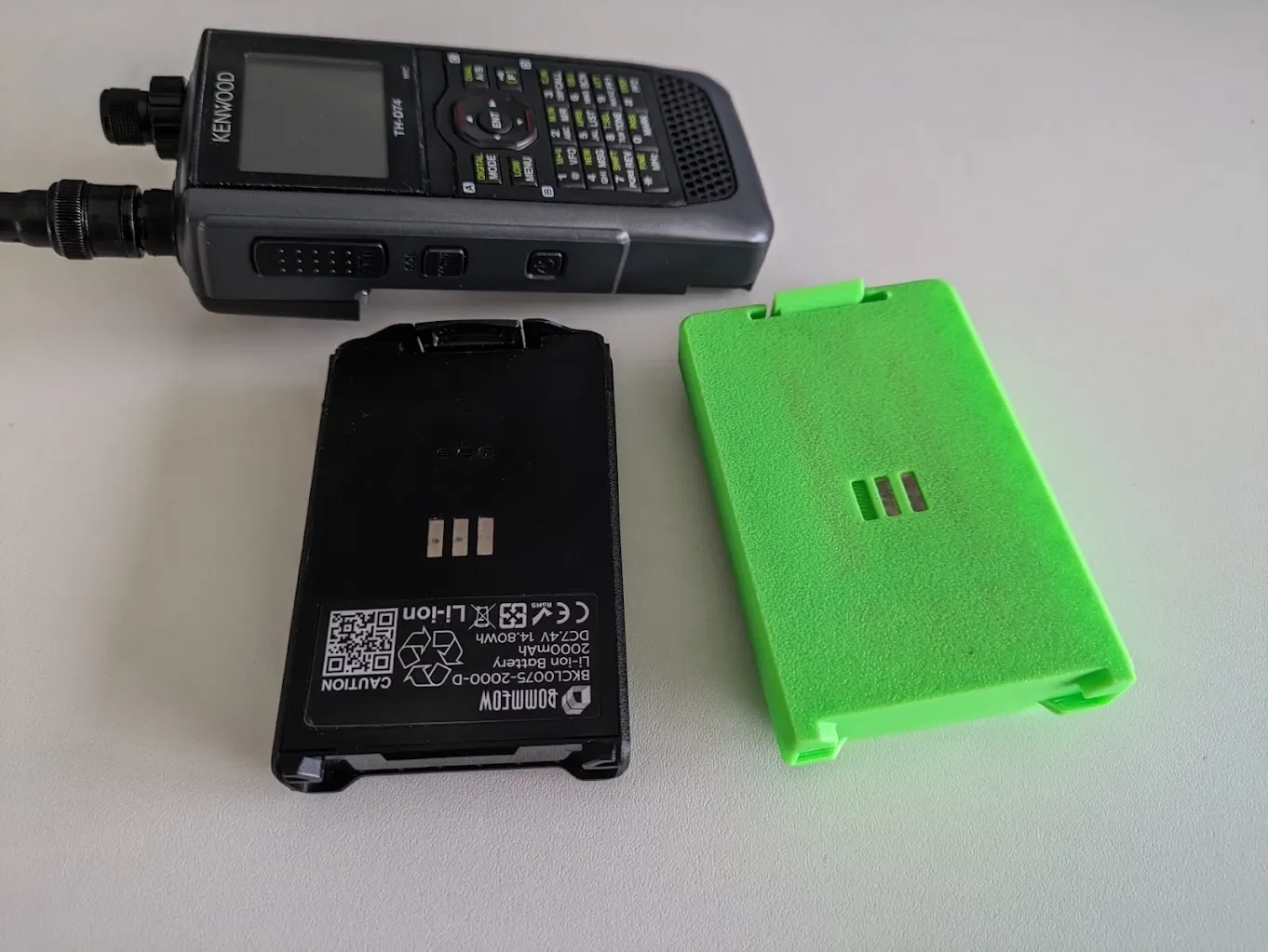

Это аккумуляторный отсек для TH-D74A, в который можно вместить LiPo-элементы 18650 с плоской верхушкой.

Эта модель находится в стадии разработки, но полностью функциональна.

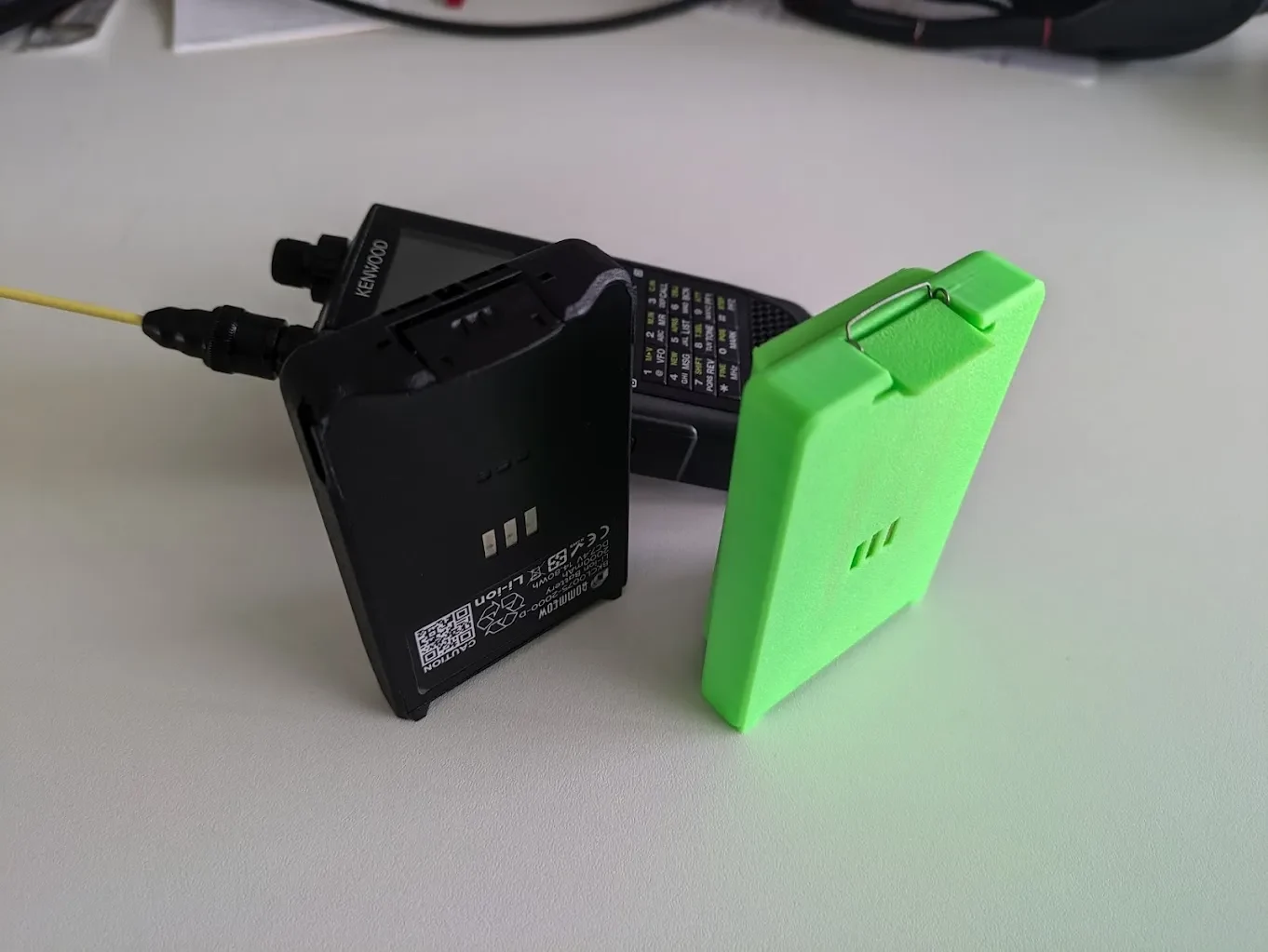

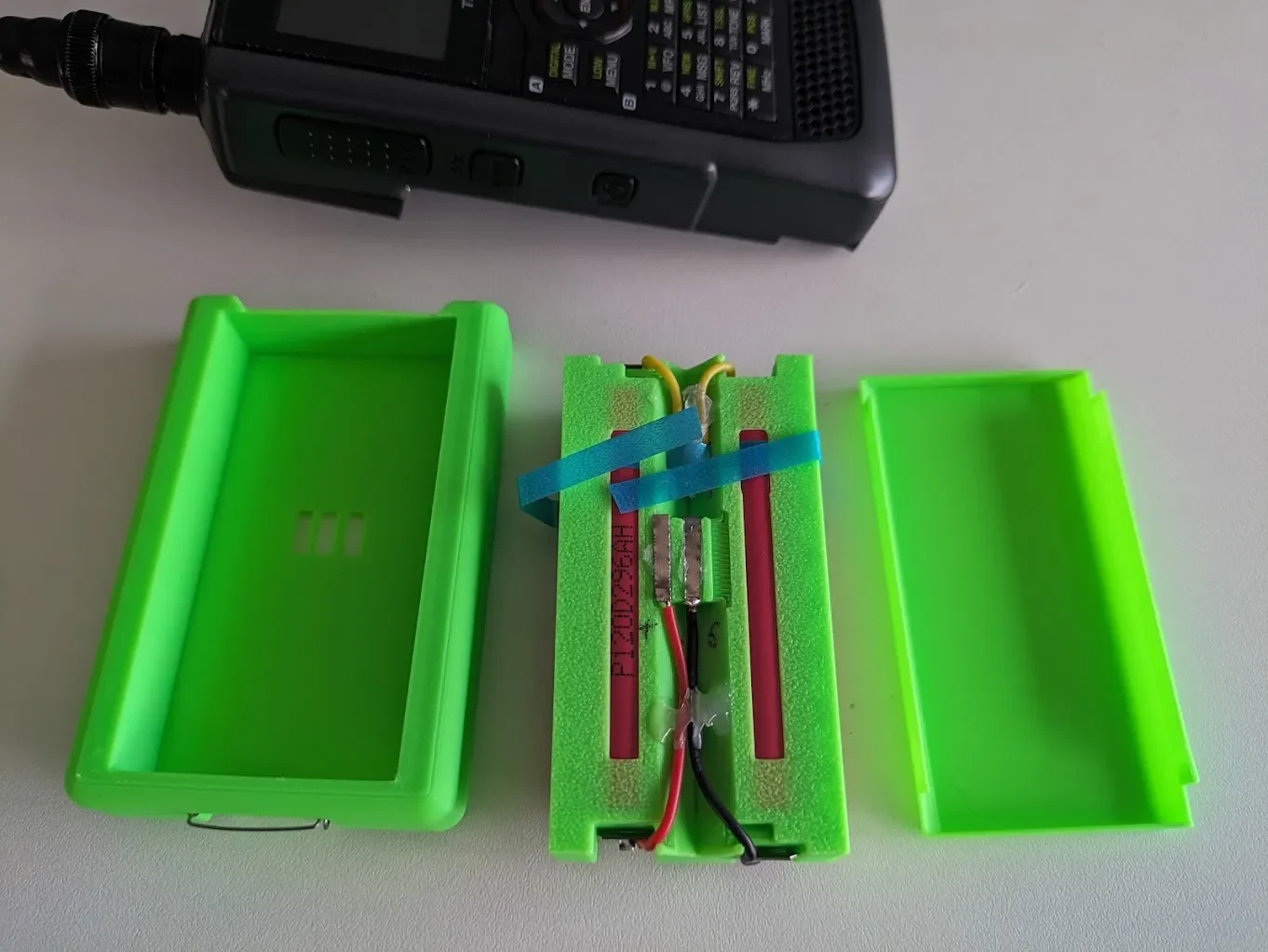

Пружину зажима я согнул из рояльной проволоки толщиной 0,020. Контакты представляют собой никелевые сва��очные ленты, которые я обрезал до нужного размера. Контакты удерживаются на месте горячим клеем, которого пока кажется достаточным.

В комплект входят тестовые распечатки, позволяющие убедиться, что они подходят к вашему радио.
Файл SCAD также включен, если вы хотите внести какие-либо изменения.

Используемые клеммы аккумулятора — Keystone 209 и 228.
