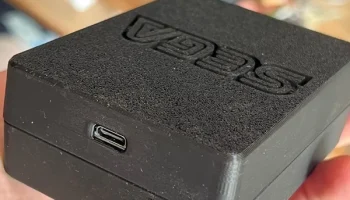

SEGA Nomad - внешний аккумулятор (18650 + USB-C)
О дизайне
Я хотел создать батарею Nomad, которую можно было бы сделать дешевой и легко распечатать.
Эту версию можно распечатать без каких-либо подставок, и она предлагает 4 варианта (дополнительную информацию см. в главе «Выбор вариантов»).
В нем используются дешевые и распространенные детали с AliExpress (не аффилированные), и я хотел предложить этот дизайн для бесплатного коммерческого использования (приписывается), чтобы каждый мог им насладиться!
Он не должен быть суперкрасивым, как оригинальный аккумулятор — у него нет серьезных конструктивных особенностей, и он выглядит немного громоздким из-за используемых деталей. Однако при его использовании вы даже не заметите его громоздкость, и он очень эффективен! С качественными аккумуляторами вы можете бегать без этого более 12 часов.

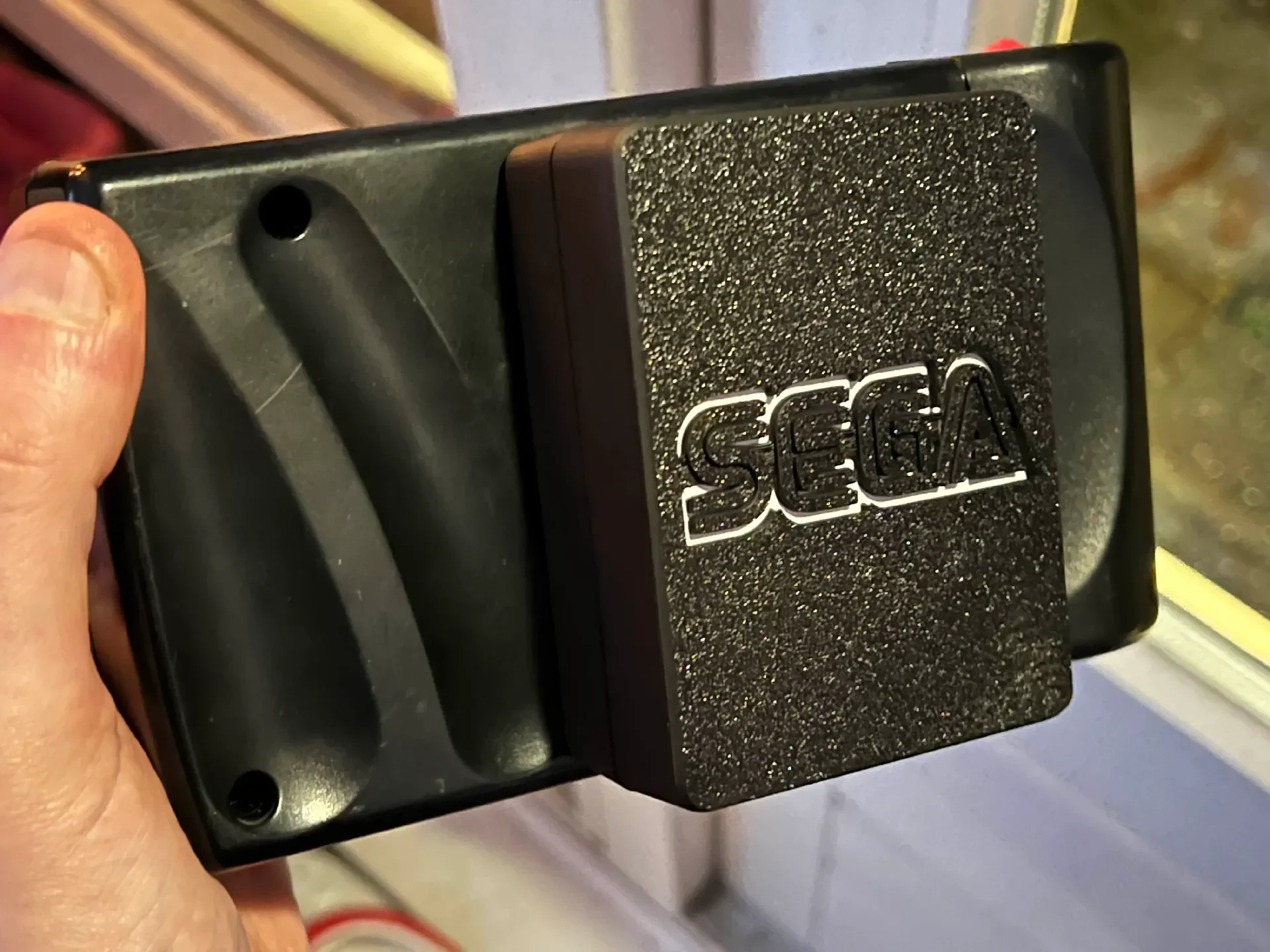

Кроме того, вы можете заряжать аккумулятор, продолжая играть, и подключить его к аккумулятору, не теряя прогресс во время долгой игры в любимую игру!
требуется пайка, самая простая версия требует только пайки 2 проводов, другие немного более сложны, поэтому убедитесь, что вас это устраивает, прежде чем приступать к этому проекту!
Как его построить?
Выбор варианта
Сначала вам нужно будет выбрать, какую версию вы хотите, из нее можно создать комбинацию из 4 вариантов.
Перечислено от самого простого к более сложному в плане пайки:
Проводное подключение без выключателя питания
Проводное соединение с выключателем питания
Заднее подключение без выключателя питания
Заднее соединение с выключателем питания

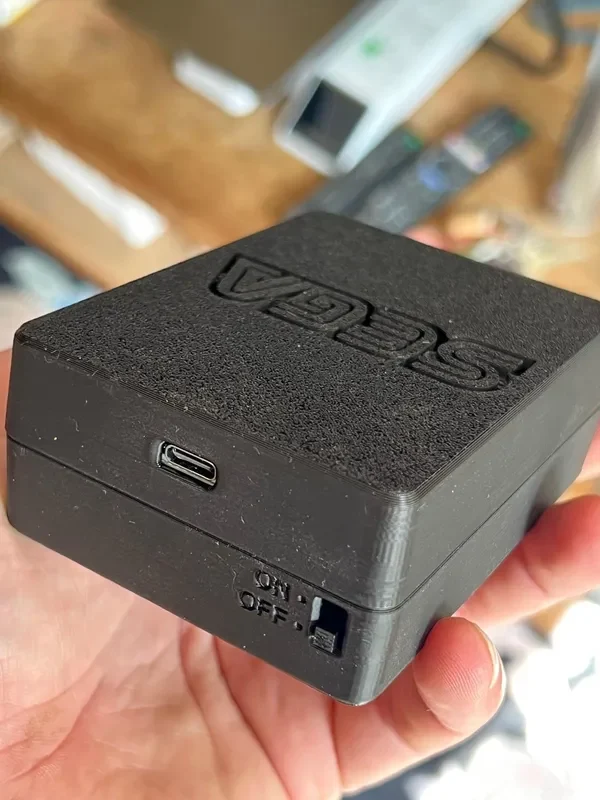

Выключатель питания позволяет отключить цепь повышения напряжения, продлевая срок службы батареи между игровыми сеансами.
Требуется оборудование
Для всех версий необходим модуль зарядки аккумулятора со встроенным повышающим преобразователем.
Убедитесь, что вы приобрели версию 9 В!
Я использовал этот: Модуль зарядного устройства для литиевой батареи Type-C, 15 Вт, 3 А, 18650.
Любых винтов M3 длиной от 8 до 20 мм, вам понадобится 2, чтобы удерживать модуль зарядного устройства на месте!
Клей. Лично я предпочитаю этот клей, отверждаемый УФ-излучением (вариант с ручкой), поскольку он быстро затвердевает и держится очень прочно!
Переключение версий
1x переключатель (SS12F15): aliexpress.com/item/1005005644705097.html
Проводные версии
1x разъем (4,8*1,7): aliexpress.com/item/32801958317.html

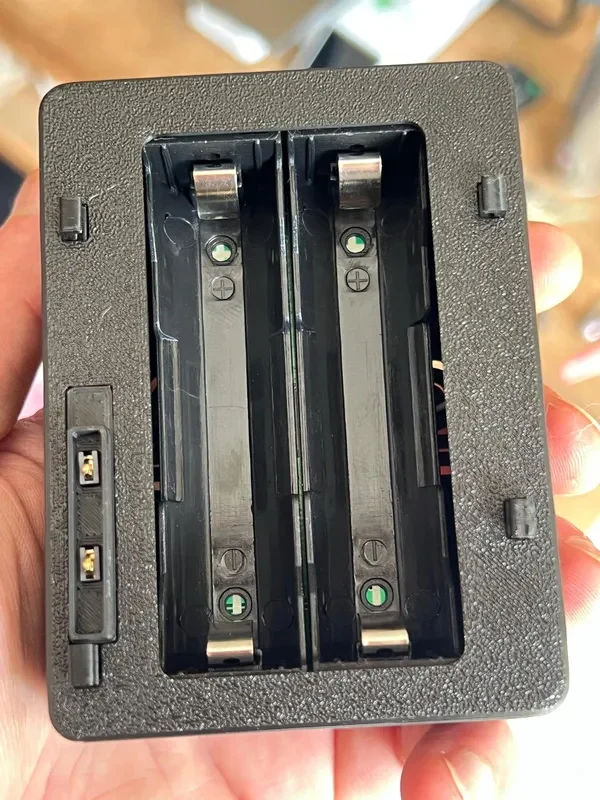

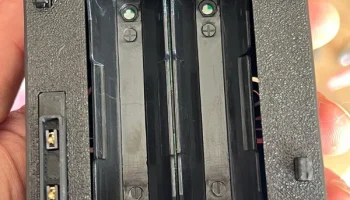

Версии обратного подключения
2 разъема аккумулятора BC-36 (1-контактный): aliexpress.com/item/1005009174320987.html
2x M2,5 x 4 мм (потайные): aliexpress.com/item/1005010412843698.html
Батарейки (важно!)
Вам нужно использовать сотовый номер 18650, но вокруг очень много подделок!
Убедитесь, что вы приобрели его в законном месте (Mouser, Digi-key, Reichelt, Conrad и т. д.).
Вам нужны варианты с плоской вершиной, иначе они не поместятся в корпус должным образом.
18650 не превышают 3500 мАч (насколько мне известно), все, что рекламирует это, будет подделкой!
Я протестировал это с «худшими» аккумуляторами, которые смог найти поблизости (1250 мАч из вейп-магазина), и все равно получил около 6 часов непрерывного использования. Если вас интересуют действительно длительные игровые сессии, е��е раз убедитесь, что вы покупаете в качественном месте и у качественного производителя (я лично предпочитаю LG и Samsung).
Сборка
База
Для всех версий вам необходимо напечатать 4 «BackConnector» и 1 «PowerConnector» — даже если вы не планируете использовать вариант с задним разъемом, это необходимо для правильного выравнивания.
Совет: распечатайте задние разъемы на боковой стороне и попробуйте немного замедлить печать. ��то обеспечит прочность и детализацию, что упростит их установку!
Вам понадобится 1x «Ракушка-Низ» выбранной версии (переключатель или безпереключатель).
Разъемы вставляются на место изнутри, и вы можете удерживать их на месте с помощью трения, нанося УФ-клей на основе смолы, чтобы надежно зафиксировать их на месте.
Следующие шаги зависят от того, какой вариант вы хотите сделать.
Переключатель
Если вы хотите включить переключатель, вам придется немного изменить печатную плату и добавить 3 провода.
Это сделано для того, чтобы мы могли включать/отключать схему повышения извне (в противном случае она всегда будет включена).
Схема основана на микросхеме XR2981 (технические данные), для которой контакт 5 является контактом включения.
Высокий логический уровень включает его, низкий лог��ческий уровень отключает — по умолчанию он подключен к
