Sony LIP-12 18650 Лоток для литий-ионной батареи
Предупреждение!
Этот аккумуляторный отсек не имеет схемы защиты, как в настоящем аккумуляторном блоке Sony LIP-12. Без схемы защиты ваше оборудование уязвимо для повреждений или, что еще хуже, вам может быть нанесен вред. Литий-ионные аккумуляторы могут быть опасны при неправильном использовании. Используйте на свой страх и риск.
Введение

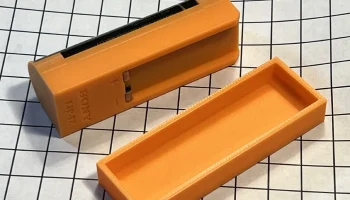

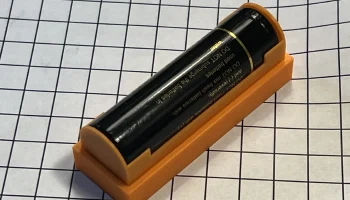

Эта модель является замено�� аккумуляторного блока Sony LIP-12, который позволяет использовать стандартный литий-ионный элемент 18650 3,7 В в лотке, напечатанном на 3D-принтере, вместе с крышкой для защиты от короткого замыкания на клеммах внизу, когда он не используется. Эти батареи использовались в портативных устройствах Sony Minidisc, а также в некоторых портативных устройствах Discman. Он тестировался только с Sony PRD-650 Discman. Дайте мне знать в комментариях, работает ли это на вашем устройстве.
Необходимые детали
Чтобы сделать лоток для батареи LIP-12, вам понадобится распечатка и все необходимое.
18650 Литий-ионный аккумулятор 3,7 В без вкладок
Клейкая лента шириной 5-6 мм на основе медной фольги.
Термоусадочная трубка шириной 2-3 мм.
паяльник и припой
Каптоновая лента
Обязательно получите 18650 ячеек без вкладок. Ячейки с вкладками длиннее и не помещаются в лоток должным образом.
Печать

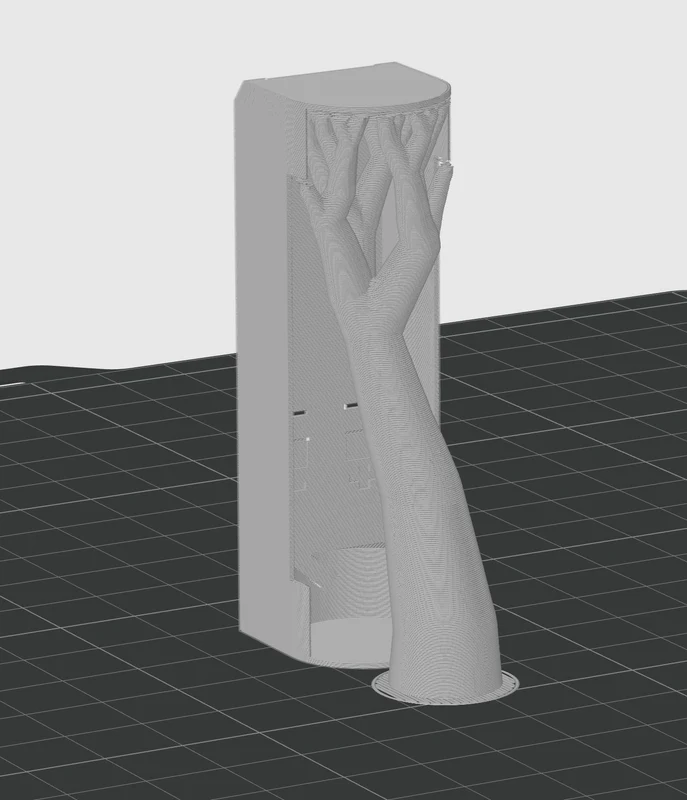

Печать с подставками. Я напечатал этот лоток стоящим дыбом, чтобы свести к минимуму страх, вызванный опорами.
Сборка

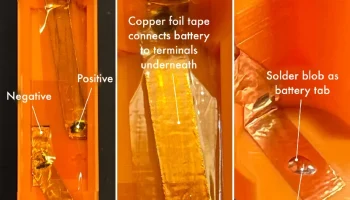

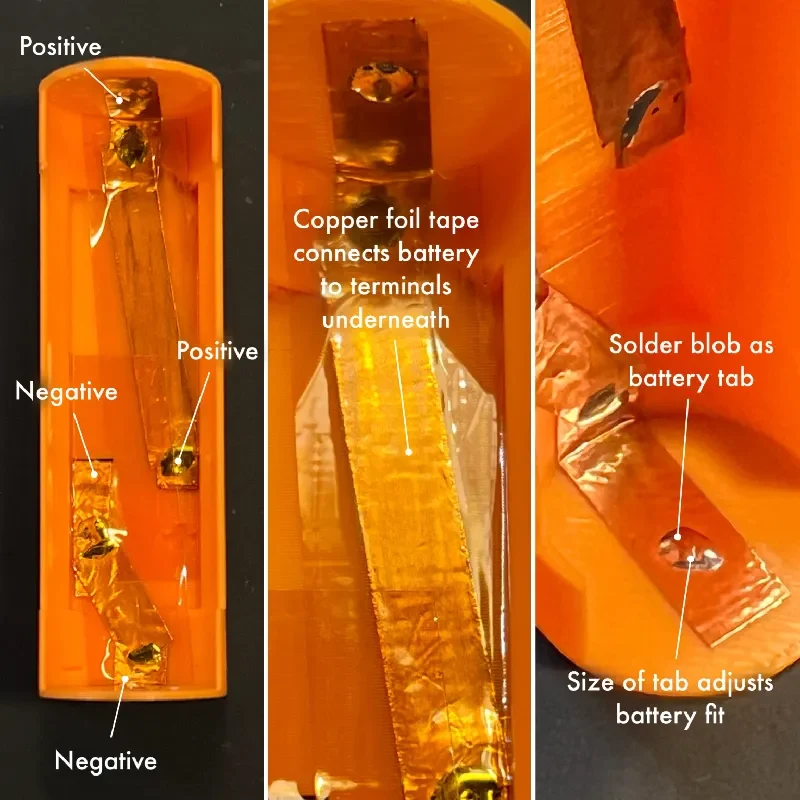

Используйте медную фольгу, чтобы создать провода от каждого конца аккумуляторного лотка до нижних клемм батареи. Соблюдайте правильную полярность! В аккумуляторном лотке есть утопленные плюс (+) и минус (-) как на клеммах 18650, так и на клеммах аккумуляторной батареи внизу.
Отрежьте две медные ленты длиной примерно 50 мм. Разрежьте вдоль до той же ширины, что и прорези для клемм аккумулятора, около 4,5 мм.
Снизу проденьте каждое отвер��тие клейкой стороной вниз, оставив небольшую петлю ленты. Пока не держитесь вместе.
Отрежьте два куска термоусадочной трубки шириной 2-3 мм и длиной примерно 4,5 мм. Проденьте каждый кусок трубки под петлю ленты. Трубка придает клеммам некоторую пружинистость.
Сверху затяните ленту, осторожно потянув за два конца. Сложите два конца вместе, нажимая вниз, чтобы каждый был направлен в нужную сторону, соблюдая полярность.
Отрежьте две полоски медной ленты длиной около 25 мм. Нажмите вертикально на каждый конец лотка для аккумулятора, опускаясь до нижней части лотка.
Отрежьте еще медную ленту, чтобы соединить концы клемм батареи с загнутыми выступами медных клемм. Спаяйте медные полоски вместе в местах соединения, чтобы обеспечить хоро��ее соединение. Будьте быстры, так как вы расплавите пластик внизу.
Нанесите капли припоя в центр медной ленты на клеммы аккумулятора. Начните с маленькой капли и добавляйте еще, чтобы повысить герметичность аккумулятора.
Очистите все части поверхности медной ленты спиртовыми салфетками.
Используйте каптоновую ленту, чтобы закрыть следы медной фольги в верхней ча��ти батарейного отсека.
Использование
Осторожно! Дважды проверьте полярность подключений и при установке аккумулятора. Перепутать полярность аккумулятора будет очень плохо.

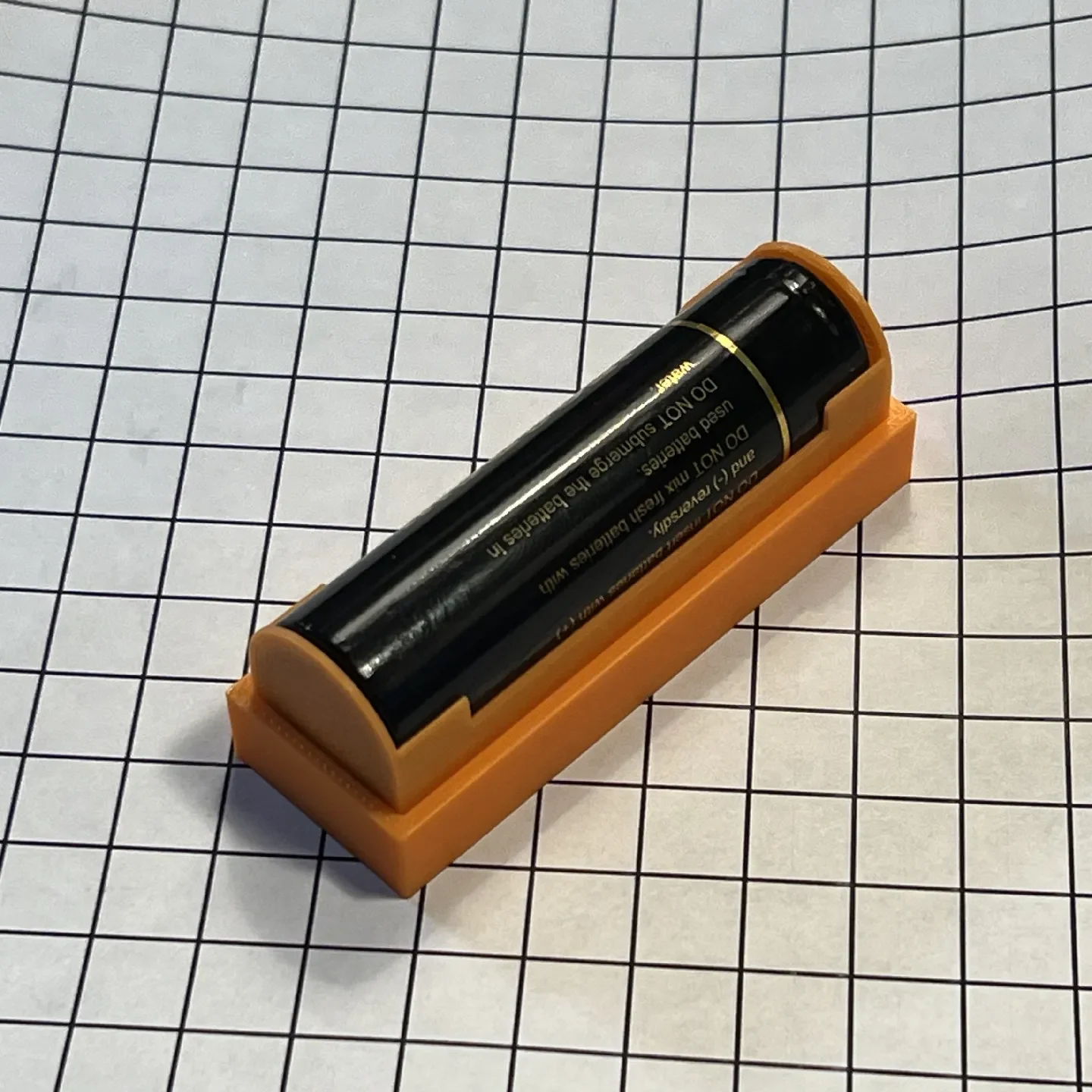

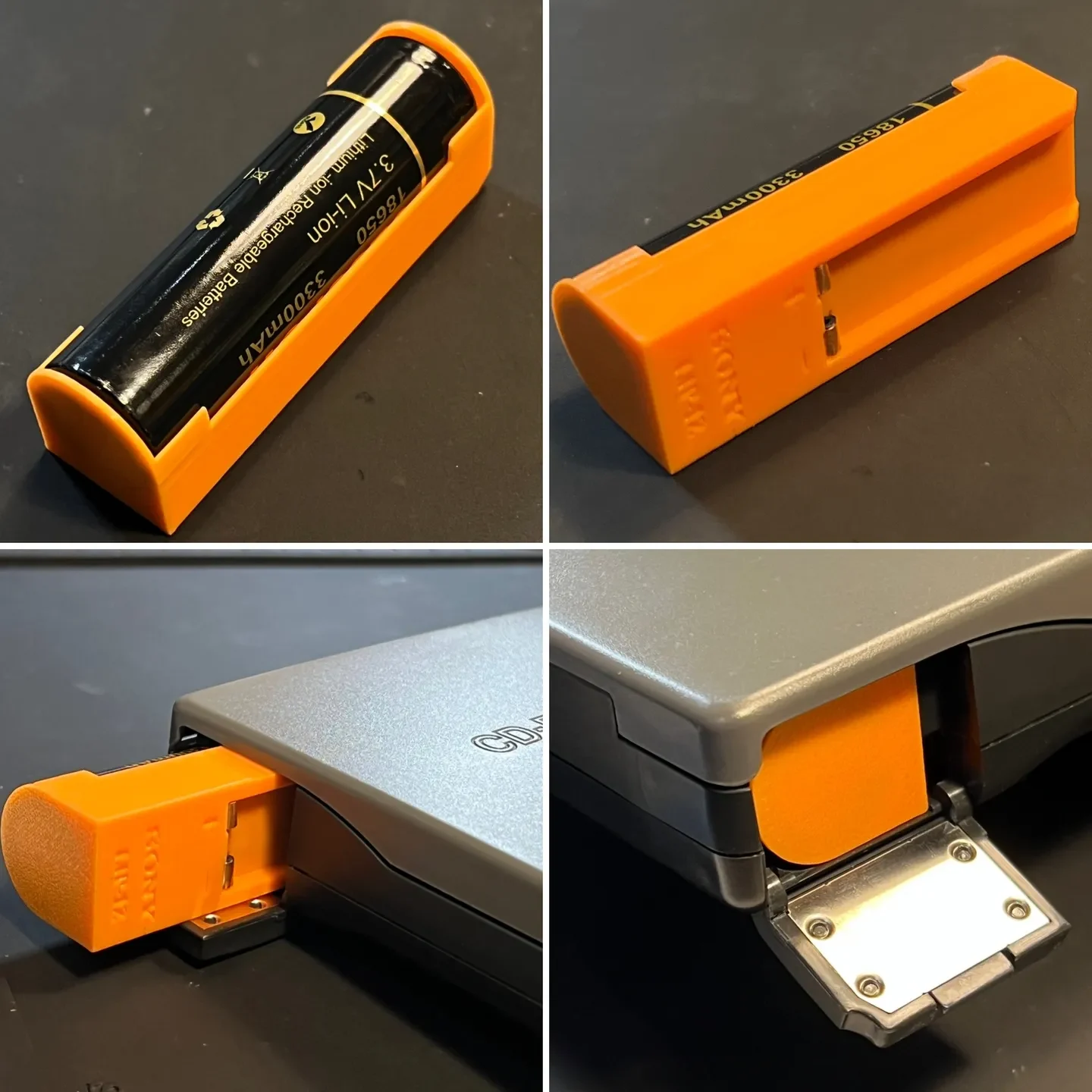

Вставьте батарею 18650, соблюдая полярность. Вставьте аккумулятор в свое оборудование и наслаждайтесь.
Если у вас возникли проблемы, сначала попробуйте очистить концы элемента 18650 спиртовым тампоном. Мои ячейки были очень грязными и не обеспечивали хорошую связь.
Я рекомендую вынуть батарею 18650 из лотка и зарядить ее с помощью внешнего зарядного устройства, а не рисковать заряжать ее в винтажном оборудовании Sony.

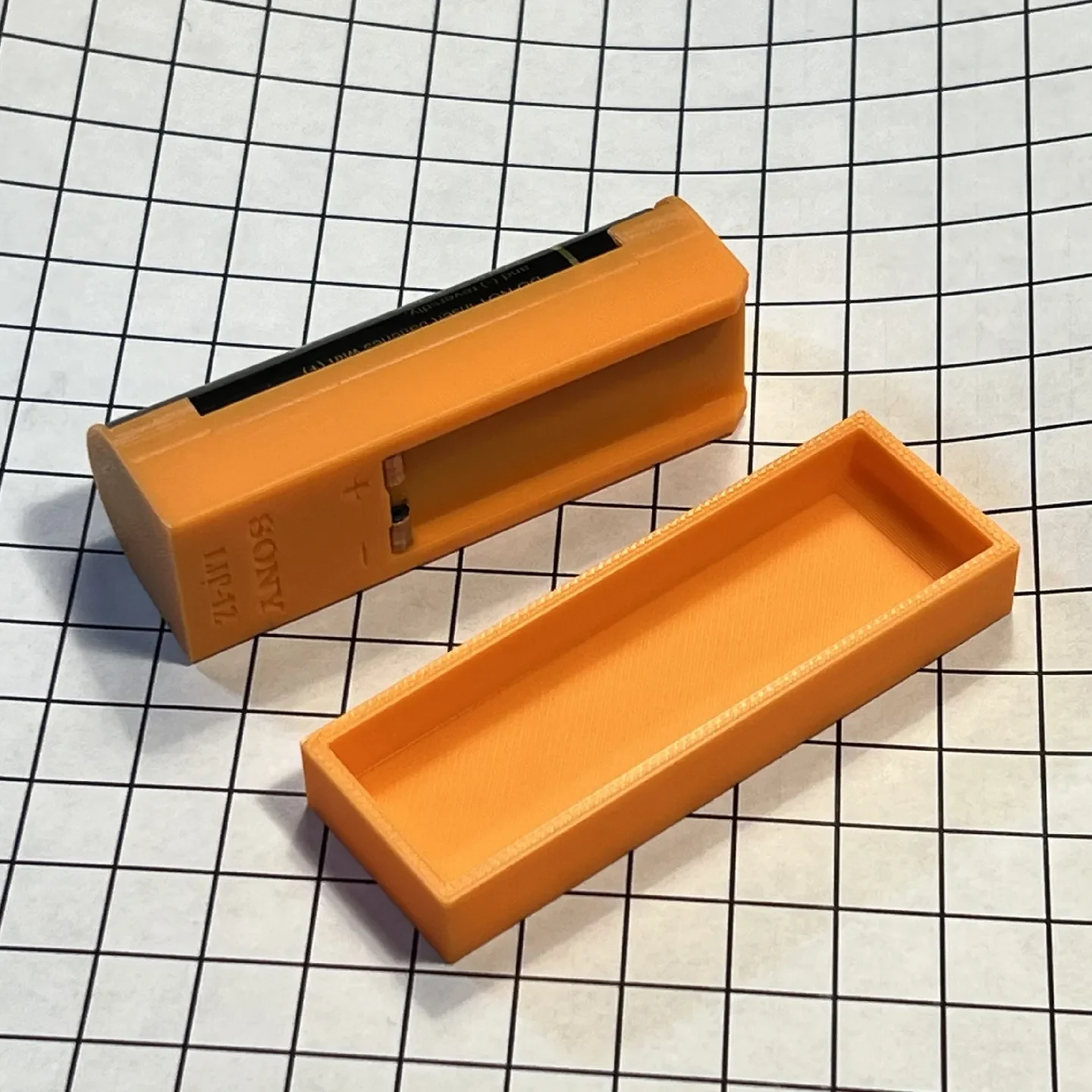

Осторожность! Не кладите аккумуляторный лоток (с установленной батареей) на проводящую поверхность, так как вы можете закоротить клеммы внизу. Распечатайте крышку и закройте нижнюю часть лотка для аккумулятора.
Предупреждение! Как упоминалось выше, этот аккумуляторный отсек не имеет схемы защиты, как в реальном аккумуляторном блоке Sony LIP-12. Без схемы защиты ваше оборудование уязвимо для повреждений или, что еще хуже, вам может быть нанесен вред. Литий-ионные аккумуля��оры могут быть опасны при неправильном использовании. Используйте на свой страх и риск.
