Рабочий фонарь шестиугольной формы Harbour Freight 18650...

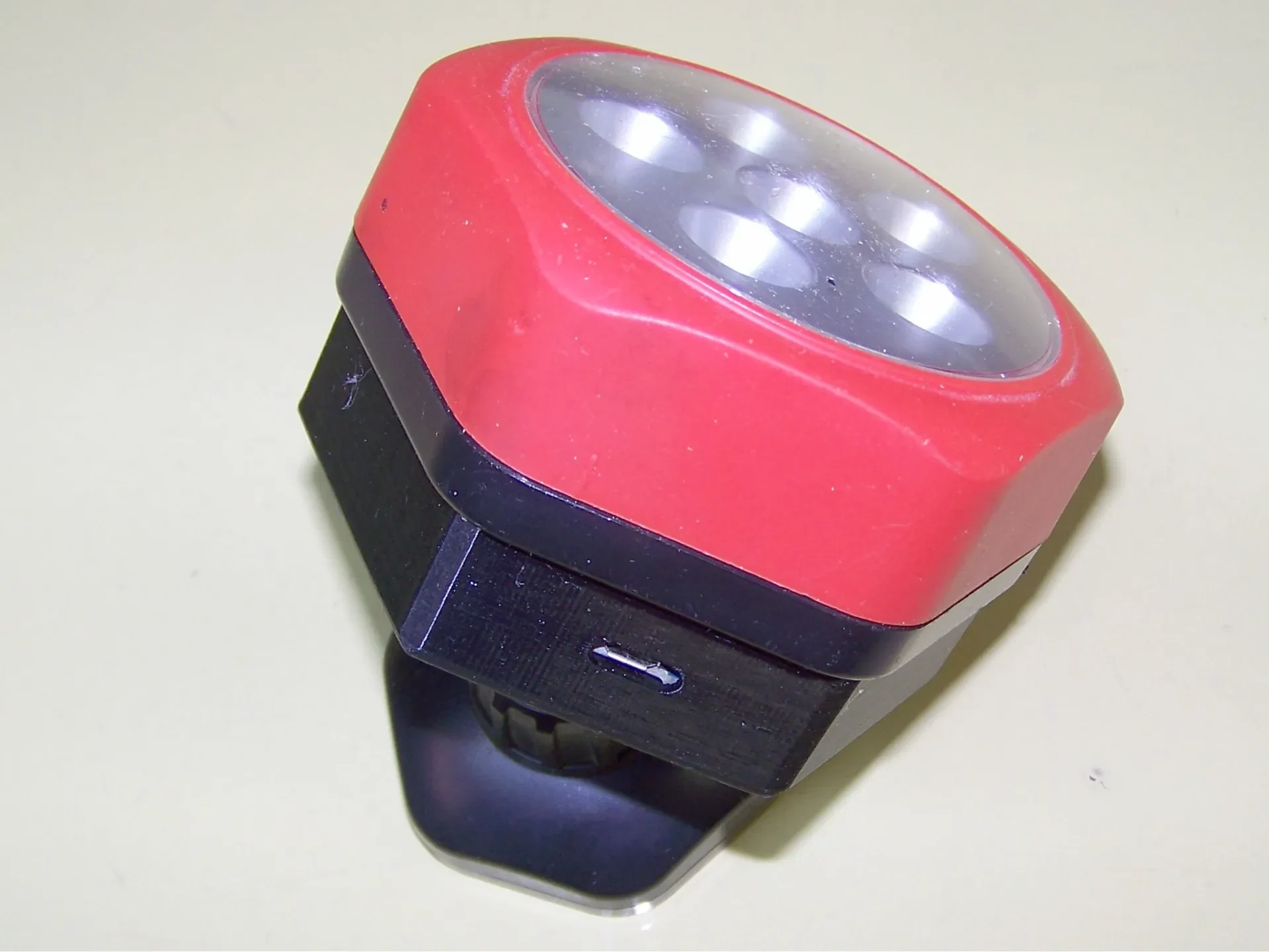

Устал покупать батарейки ААА и подбирать свет, чтобы увидеть его не очень ярким, когда он мне нужен. Чтобы усложнить мне задачу воссоздания корпуса с черной спинкой, я применил подход «совместно». Единственная модификация оригинала — одно маленькое отверстие в черном корпусе и пайка к двум контактам аккумулятора.
Детали и расходные материалы:
Литиевая батарея 18650. Я взял свой из старого аккумулятора для дрели на 20 В, у которого еще был исправный элемент.
Винт длиной 5 x 8 мм.
Плоская шайба с внутренним диаметром 5 мм
Соединительный провод калибра от 20 до 22, разные цвета помогают отслеживать
горячий клей, чтобы прикрепить плату зарядки
сверло диаметром около 3/16 дюйма в черное основание для прохождения проводов
паяльник и припой
1 зарядное устройство micro USB, сейчас такое есть почти у каждого.
Зарядная плата, HiLetgo 5V 1A 18650, плата для зарядки литиевых батарей TP4056, куплена на Amazon за 7,79 долларов США, 10 шт. (Декабрь 2022 г.) Amazon.com: HiLetgo 10 шт., 5 В, 1 А, 18650, плата для зарядки литиевой батареи TP4056, плата для зарядки литиевой батареи, модуль зарядки микро-USB с защитой: электроника

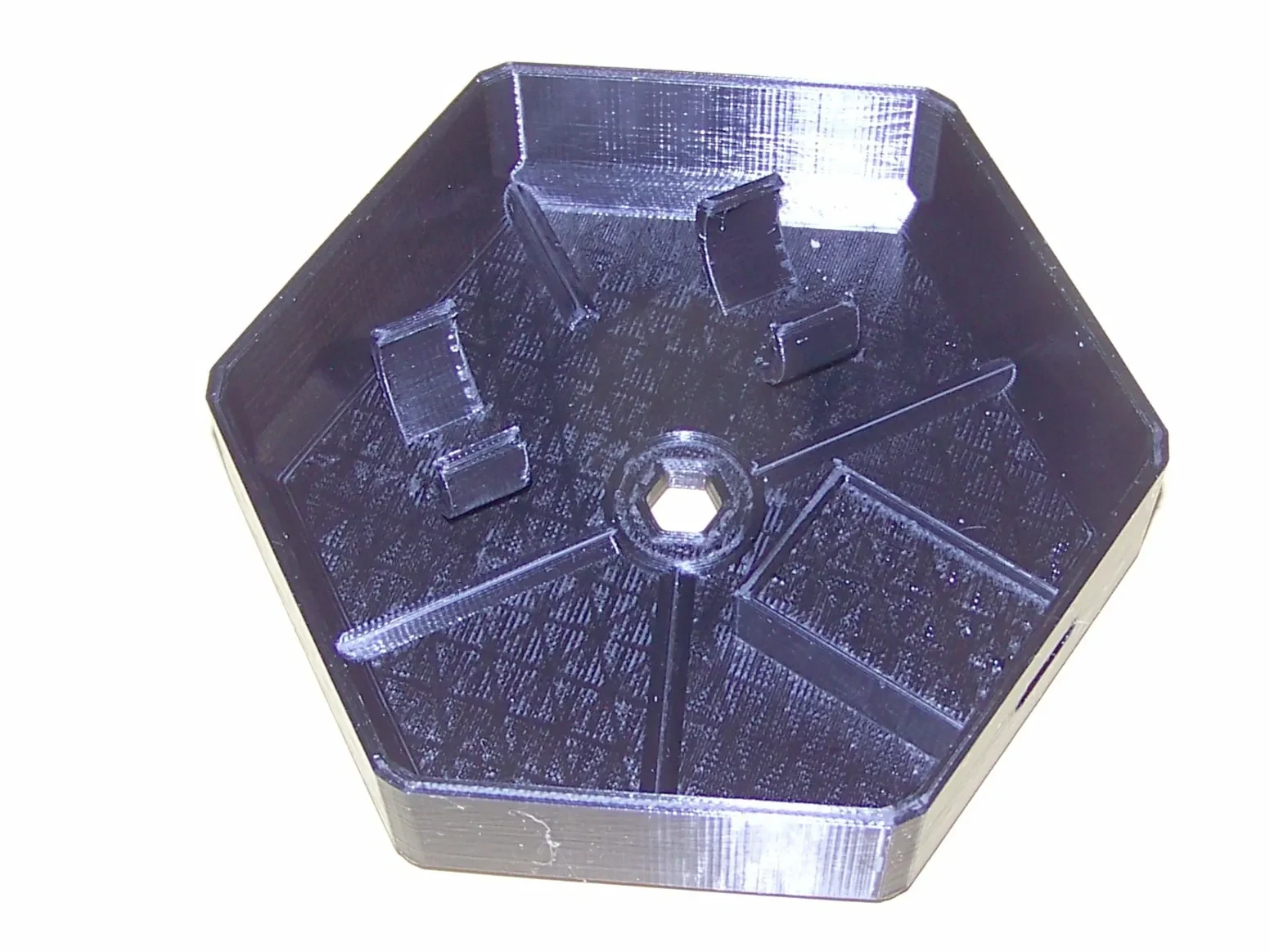

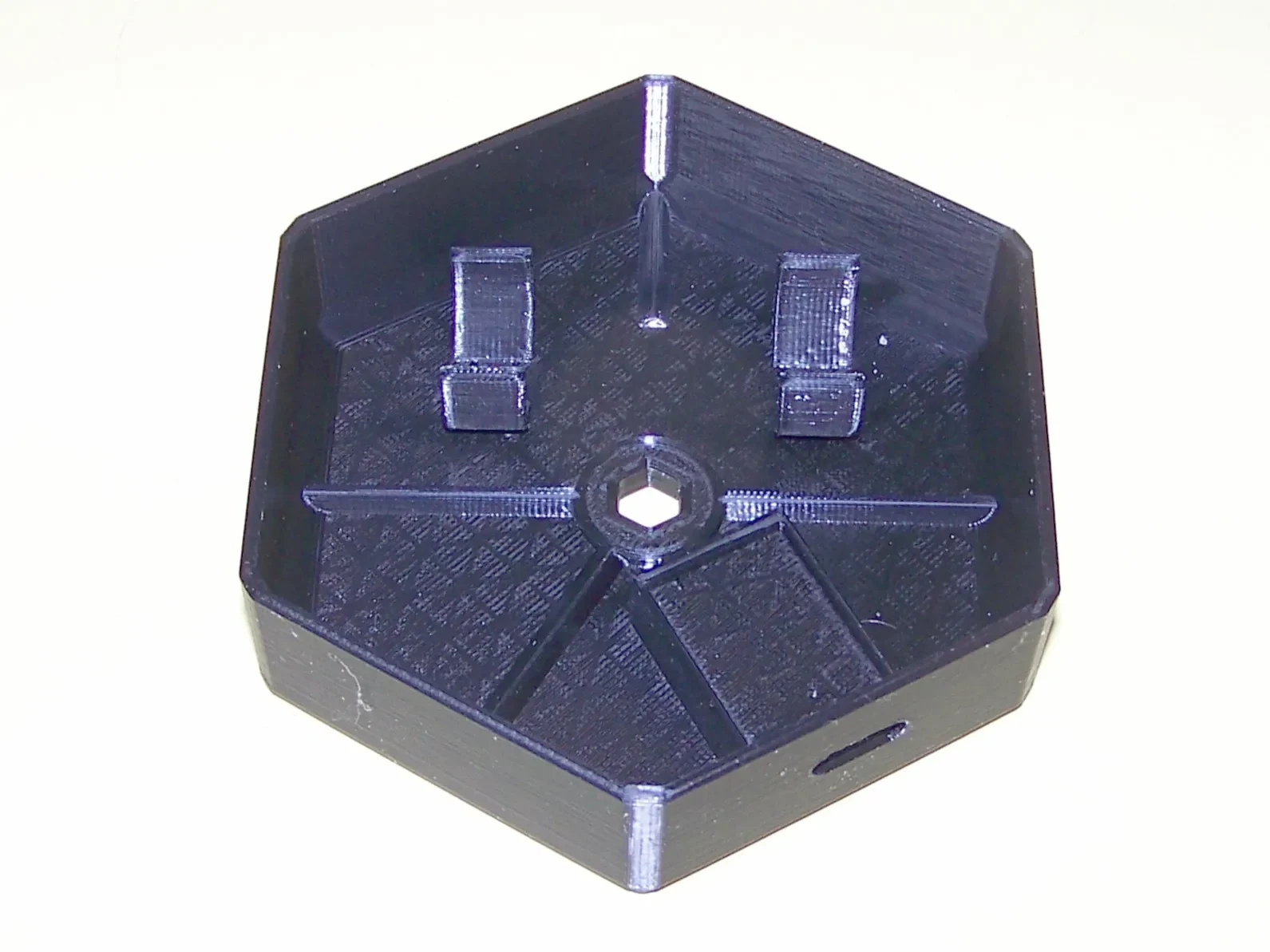

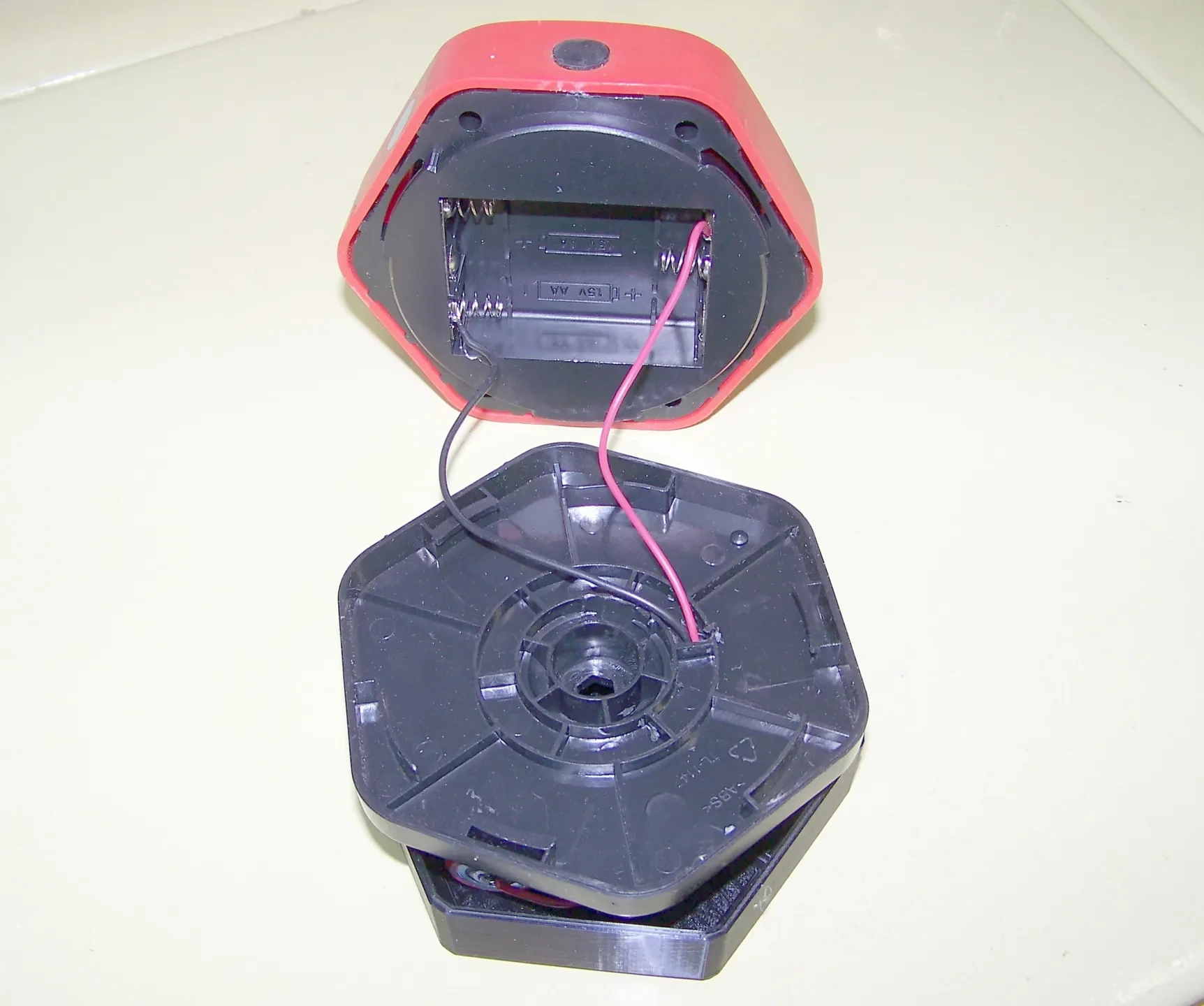

Отсоедините фонарь и извлеките батарейки и�� корпуса фонаря. Снимите 5-миллиметровую гайку, чтобы отделить вертлюг от основания. Просверлите отверстие где-нибудь рядом с центральным кольцом (см. рисунок). Отложите на потом.

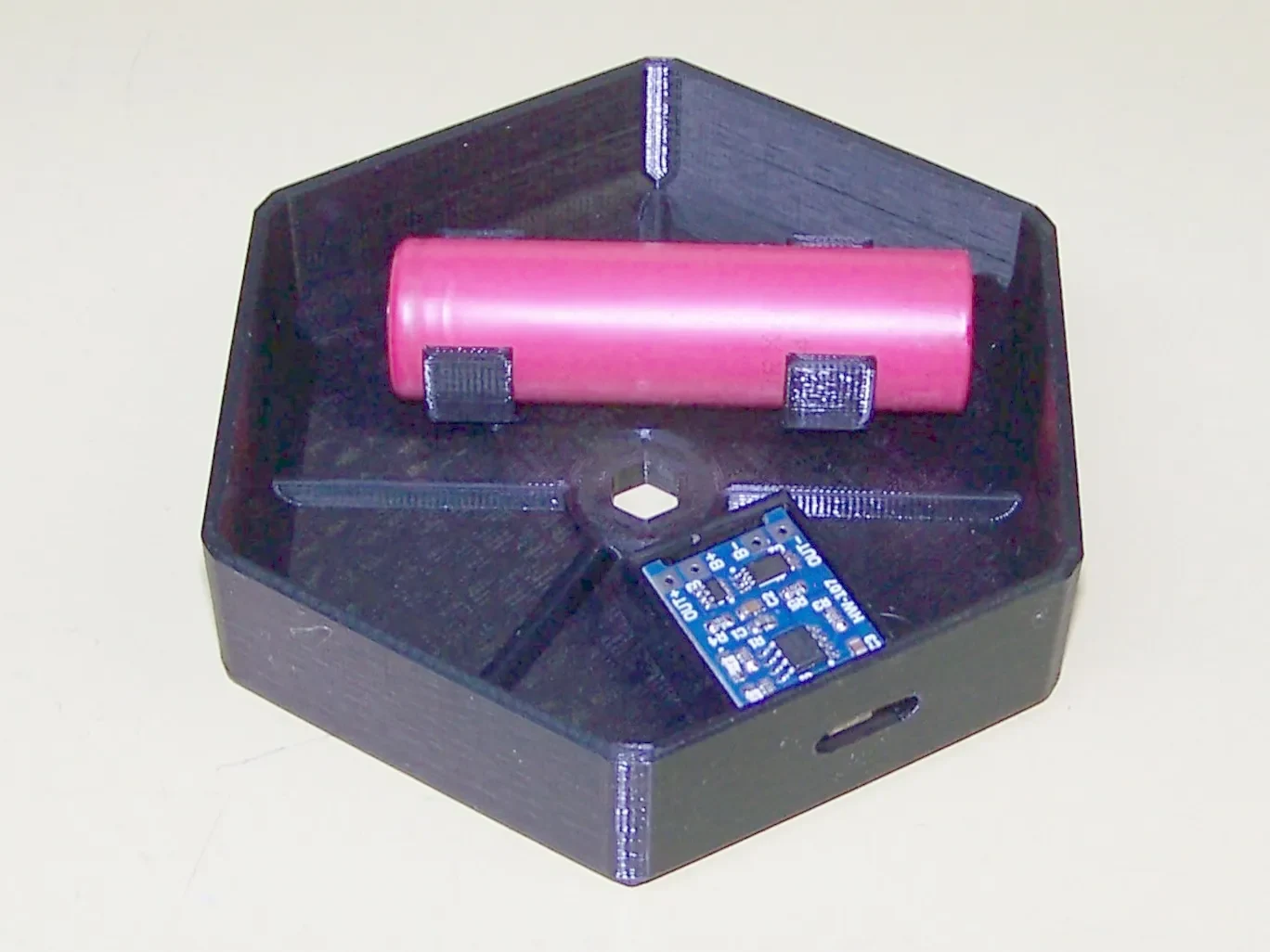

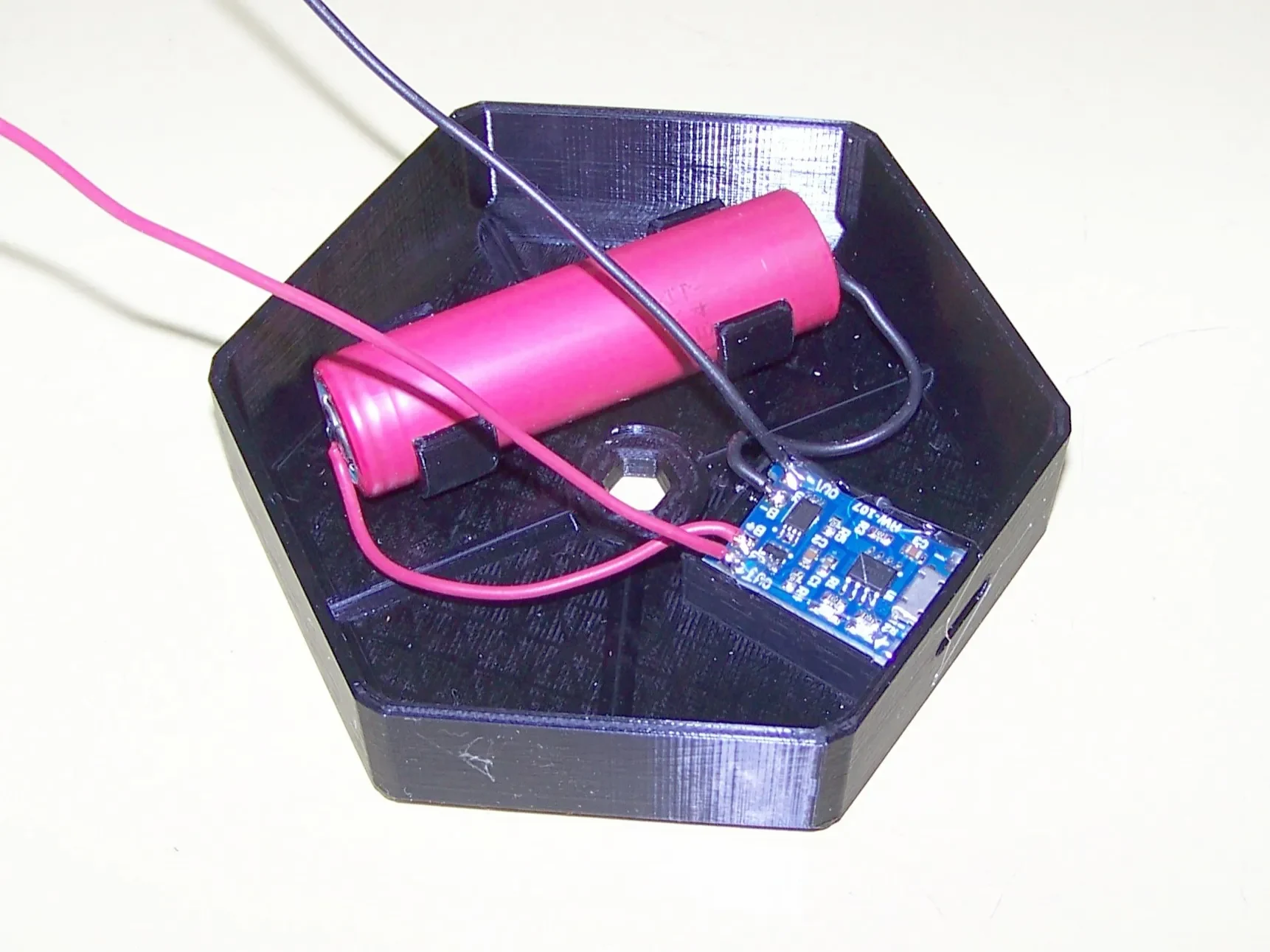

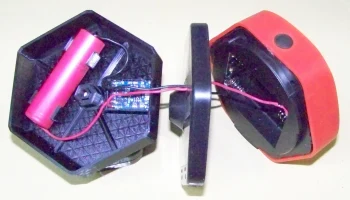

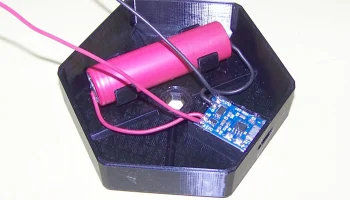

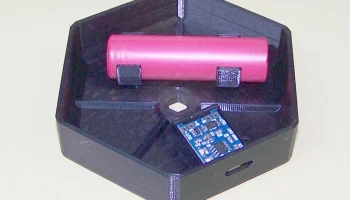

Плата имеет маркировку Bat + и — для подключения аккумулятора и Out + и — для подключения освещения. Держите выходные провода достаточно длинными, чтобы их было легче припаять к источнику света. Их можно сложить в отсек для батарейки ААА. Припаяйте корпус снаружи, чтобы не расплавить пластик. Поместите аккумулятор и плату в корпус и закрепите плату горячим клеем. По желанию аккумулятор можно приклеить.

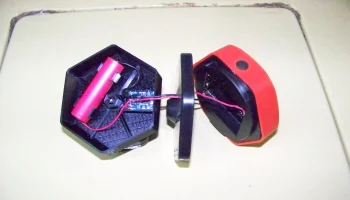

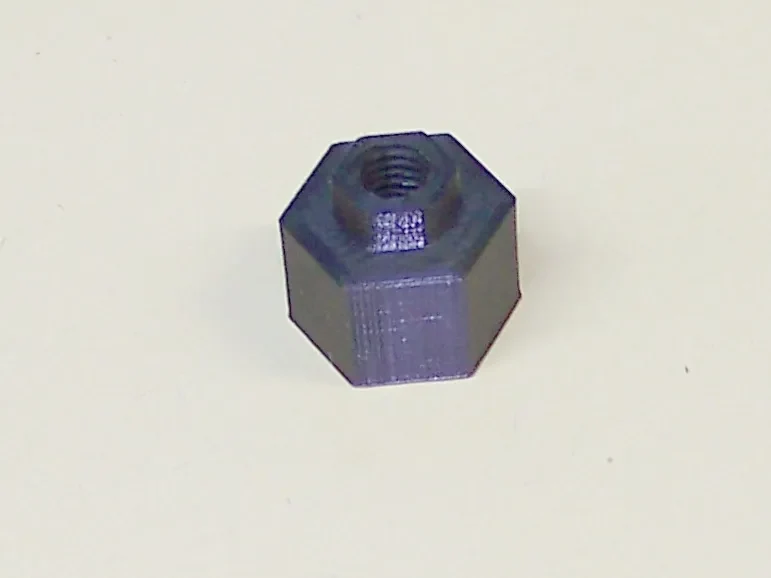

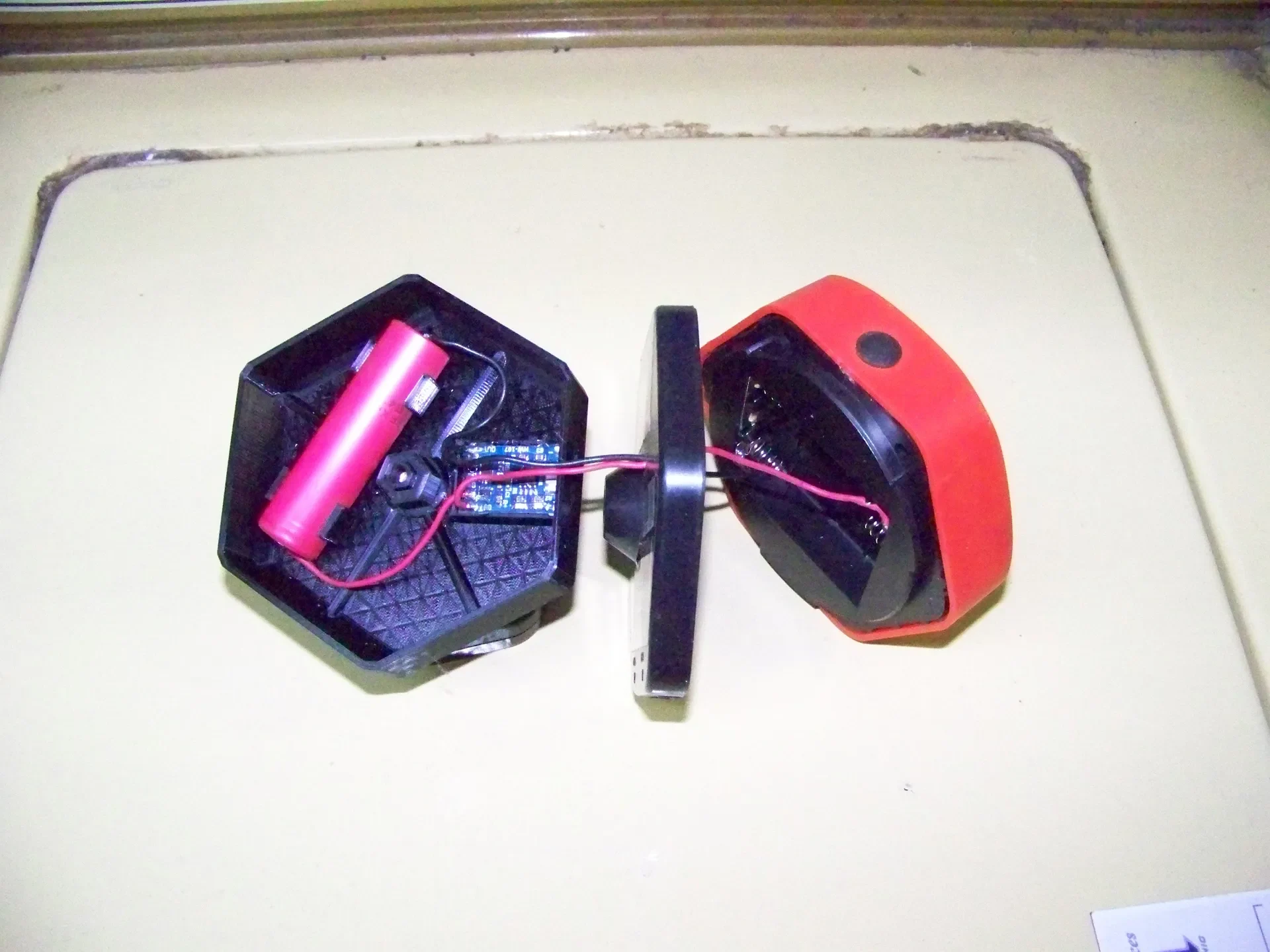

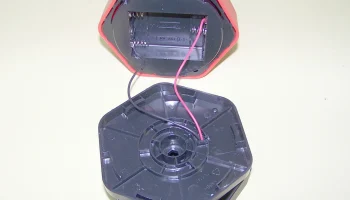

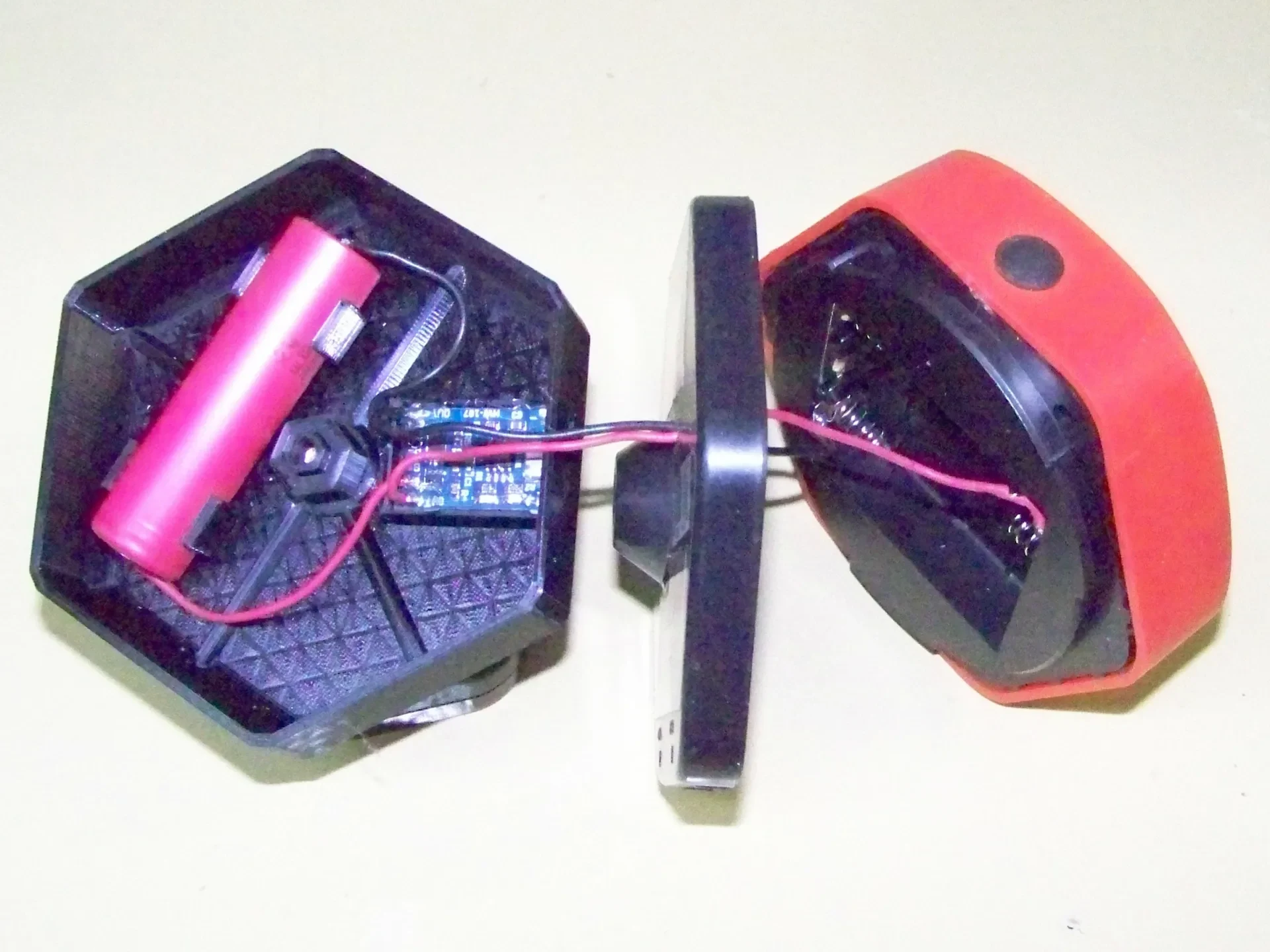

Поместите корпус в сборе на поворотный шестигранник и зафиксируйте его с помощью шестигранной гайки с рисунком. Вы можете использовать головку длиной 16 мм или 5/8 дюйма, достаточно затянуть вручную. Провод для рыбного освещения через отверстие в основании. На всякий случай проверьте выравнивание основания по напечатанному шестиграннику. Затягивайте или ослабляйте гайку до тех пор, пока шестигранник основания и шестигранник корпуса не совместятся. Наденьте шайбу и винт диаметром 5 мм и затяните основание к корпусу. Припой + провод к + контактной площадке в легком корпусе. (Одна контактная площадка, на которую устанавливается положительный наконечник батареи.) Припаяйте провод к контактной площадке в легком футляре. (Одиночная площадка с пружиной, на которую устанавливается отрицательный конец батареи.) Вставьте лишние провода в отсек для батареи AAA, когда вы снова устанавливаете фонарь на основание. При необходимости можно протестировать или зарядить. Между основанием и корпусом будет некоторое движение, если это проблема, его можно приклеить суперклее�� или горячим клеем. Примечание. Отверстие порта зарядки аккумулятора по какой-то причине смещено. Плата зарядки имеет два маленьких светодиода на смещенной стороне. Посмотрите на эту сторону во время зарядки, и она будет красной, когда она заряжена, она станет синей.

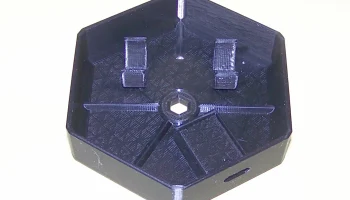

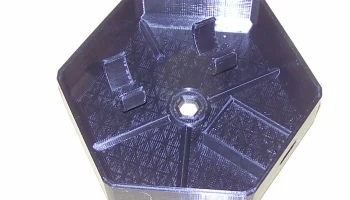

Печать на Creality Ender 3, нить PLA, слой 0,2, заполнение 30 %, без подложек.

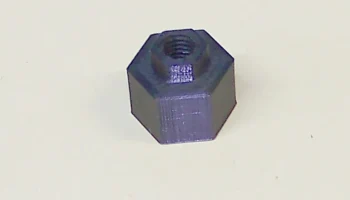

Шестигранная гайка использует 100% заполнение
