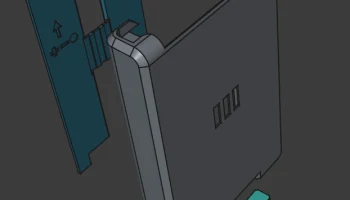

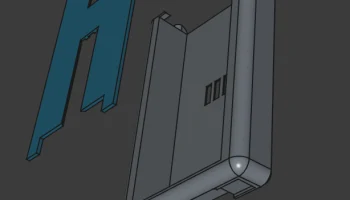

Kenwood TH-D74A 18650 Батарейный контейнер v3
Это третья версия аккумуляторного отсека для TH-D74A. Этот легче распечатать, чем два моих предыдущих. Эта версия, как и V2, оснащена купленным держателем батареи. Распечатанный держатель батареи из V1 тоже должен подойти.

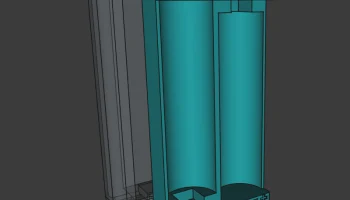

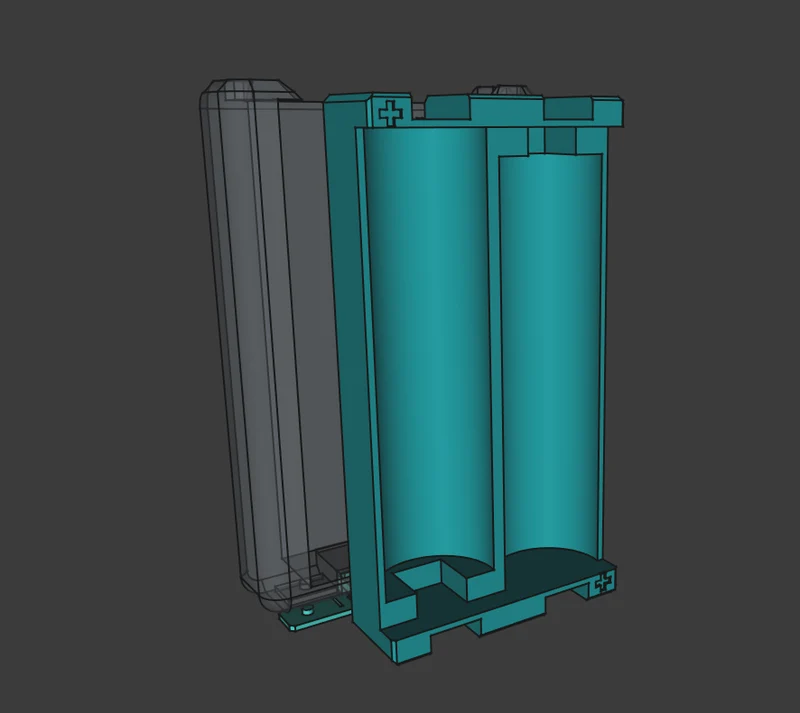

Обновление от 14 августа 2025 г.: я переделал полностью пригодный для печати лоток для батареи (аналогичный, но улучшенный по сравнению с V1). Используемые клеммы аккумуля��ора — Keystone 209 и 228.

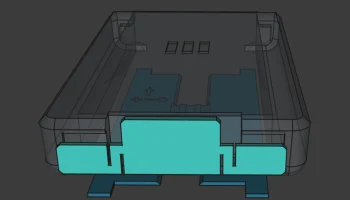

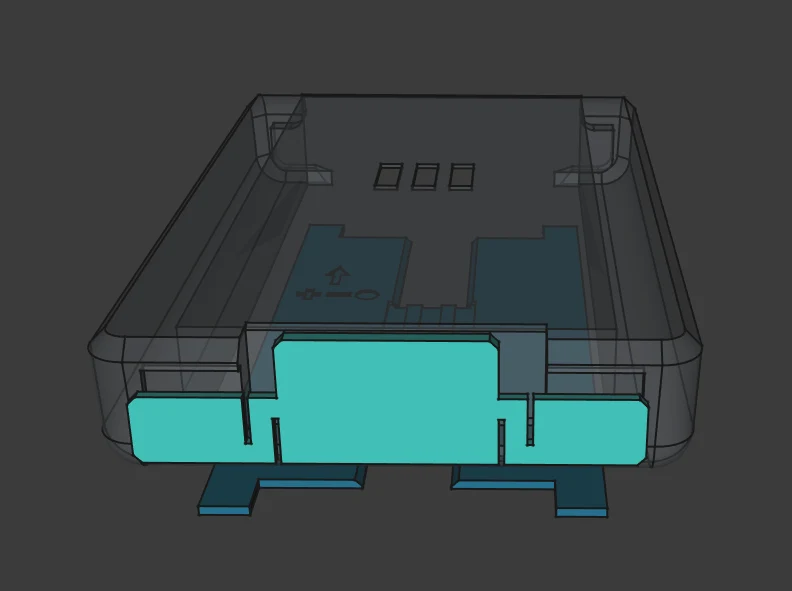

Я также добавил новую версию нижнего зажима с несколькими вкладками, чтобы лучше закрепить его.
Основные изменения:
Теперь во FreeCAD. Экспорт в различные форматы и модификации должен быть более простым для людей.
Улучшена геометрия: батарея становится меньше (трапециевидной) по мере удаления от радио. Возможно, это способствовало появлению трещины на моем личном радио, рядом с изогнутым пластиком, где крепится зажим.
Значительно упрощенный дизайн клипа. Теперь вместо металлического стержня и специальной пружины требуется клей.

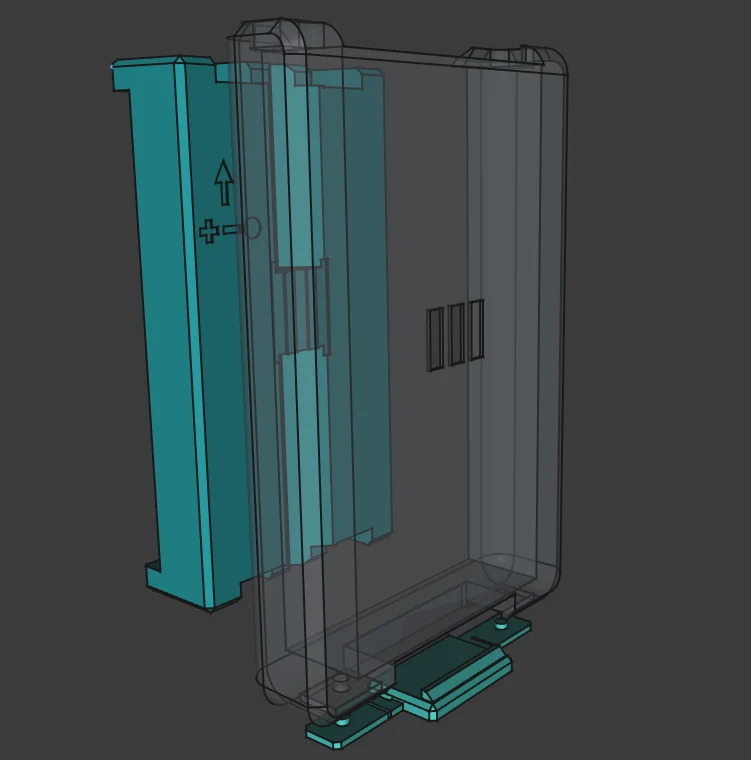

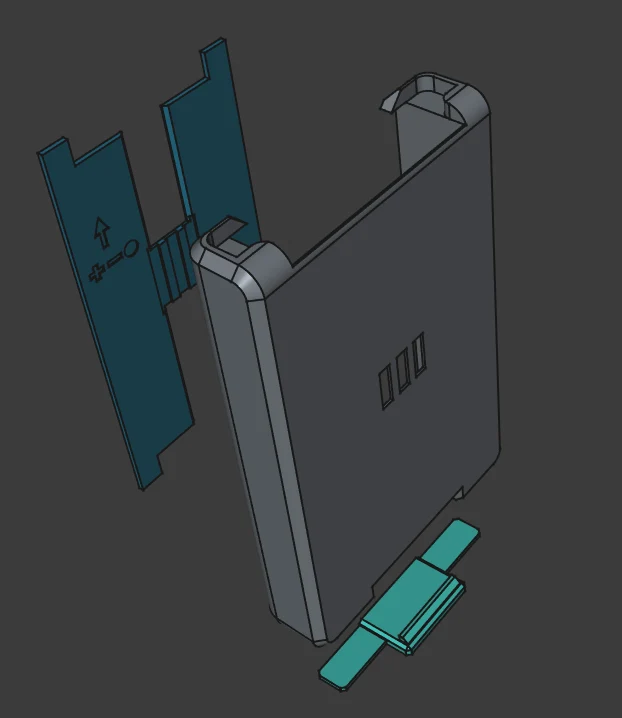

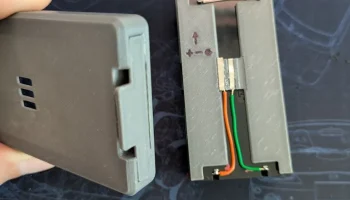

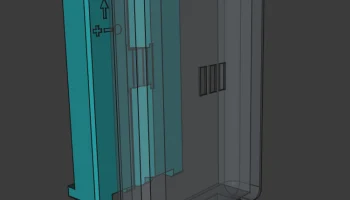

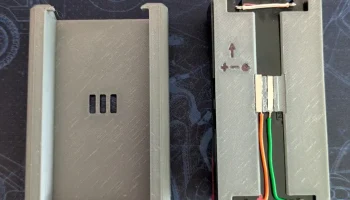

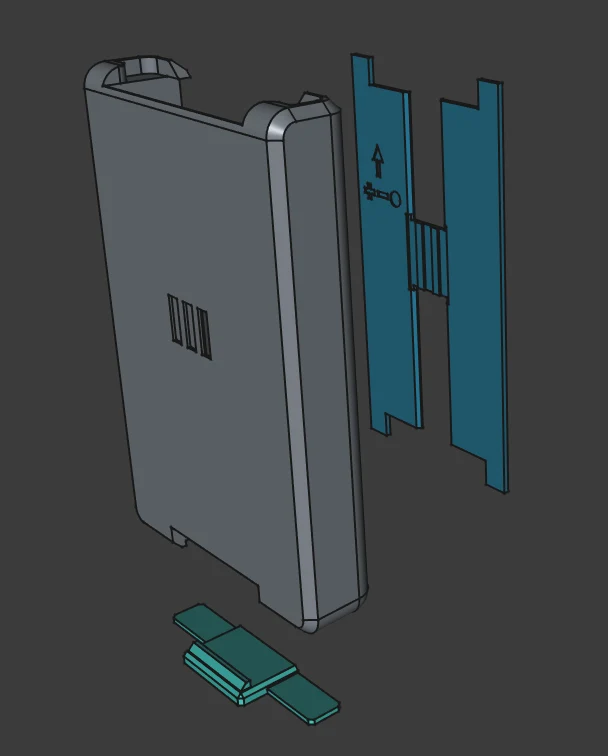

К вставному лотку добавлены распиновка и ключ ориентации, что должно помочь облегчить трудности с проводкой.

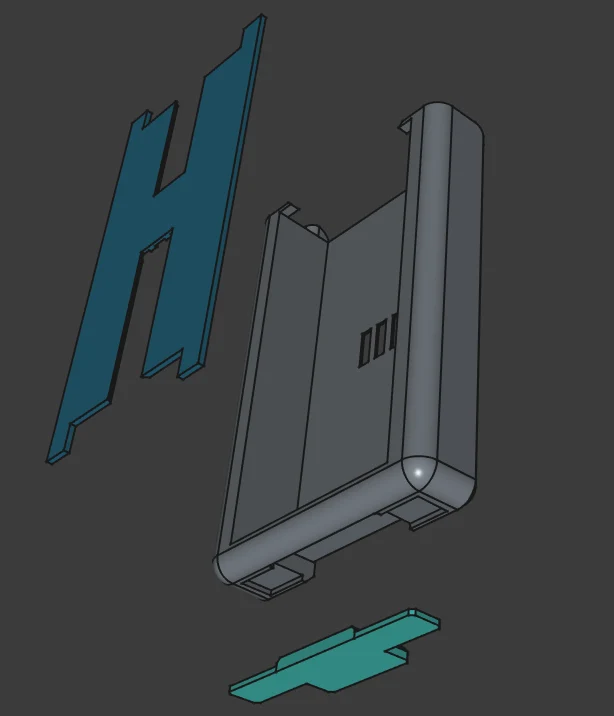

Это более масштабный редизайн, поскольку я перенес все с OpenSCAD на FreeCAD. Это должно позволить другим людям работать над этим с большей легкостью и значительно упростить работу со сложной геометрией (благодаря скруглениям и фаскам).
В этой версии отсутствует сложный зажим и пружинный механизм. Я обнаружил, что эта штука постоянно проблематична, поэтому я хотел попробовать использовать более простой дизайн. Вместо пружины и шарнира здесь используется соответствие печатного материала, поэтому вы, вероятно, захотите напечатать нижнюю часть зажима из PETG вместо PLA, если сможете. Я включил 2 версии клипа: сплошную и с рельефными вырезами. Суперклей не очень хорошо удерживает зажим на месте, но я продолжу экспериментировать. Я могу добавить несколько стоек и прорезей между основной частью и зажимом, чтобы они удерживались на месте.

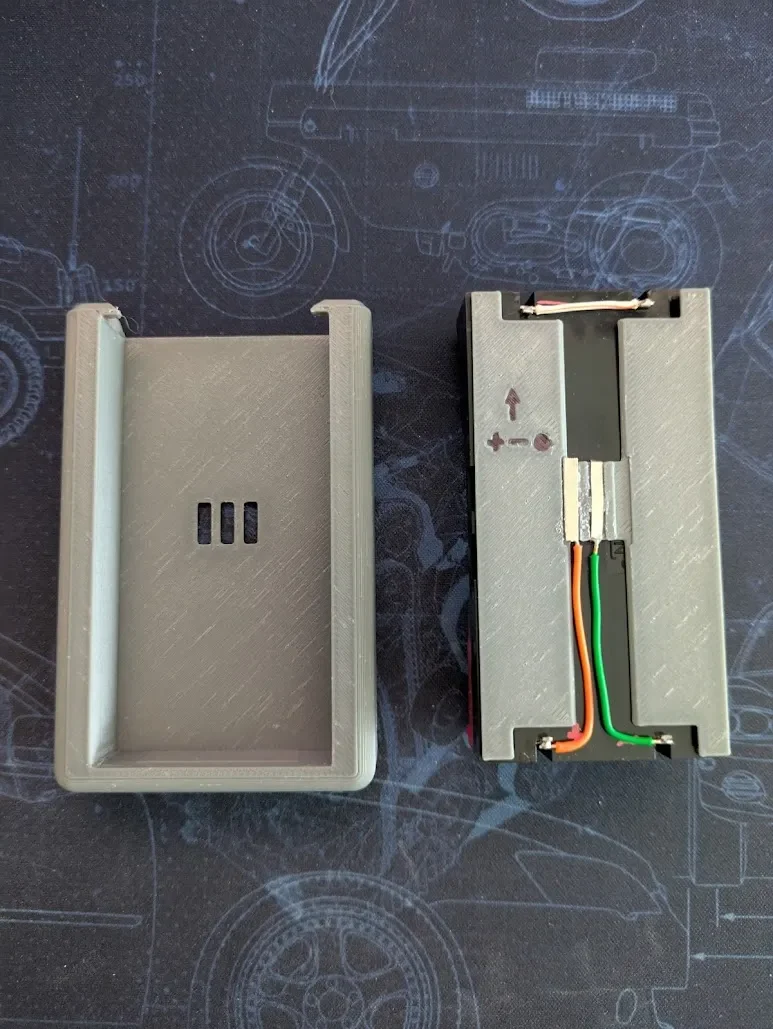

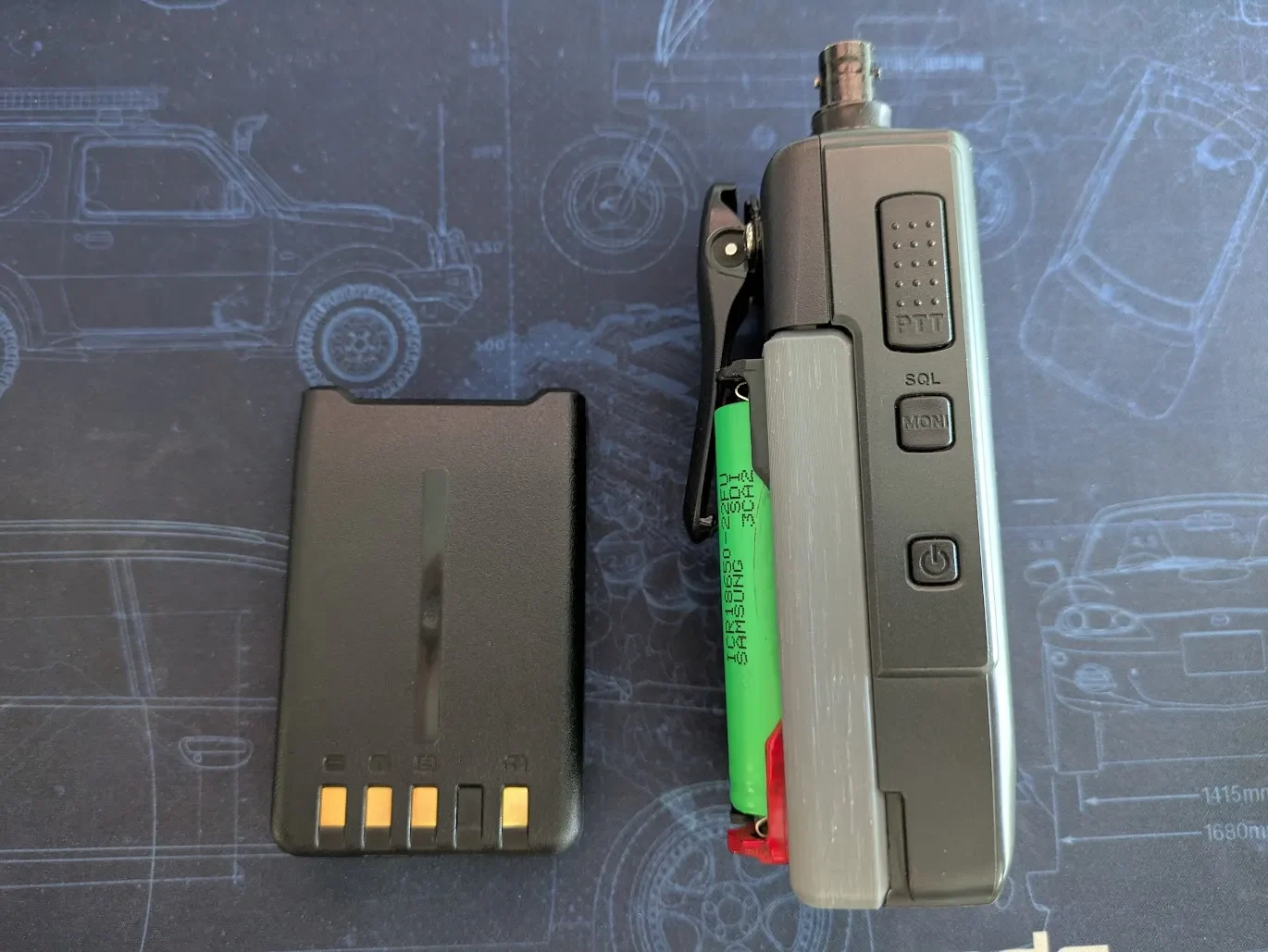

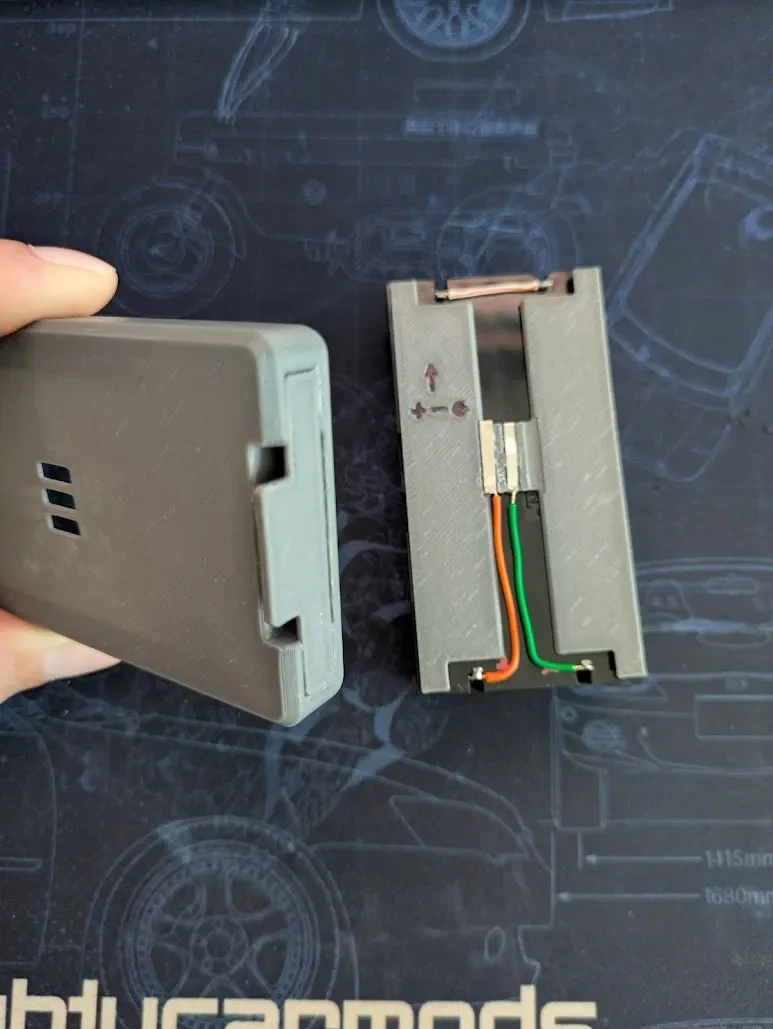

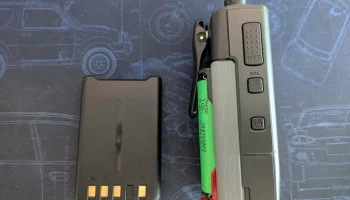

Конкретные аккумуляторные лотки, которые я использовал, имеют штамп «Feiben 18650». Они предназначены для установки на печатную плату, поэтому мне пришлось подогнуть контакты. Другие компактные лотки также могут работать с небольшой модификацией. Я также подрезал часть пластика рядом с зажимом для ремня на радио, чтобы он лучше прилегал. Что касается самих контактов, я припаял к проводам обрезанные никелевые ленты для сварки батарей и приклеил полоски в пазы суперклеем.
