Гитара Eddie Van Halen Star для Guitar Hero/Clone Hero/Y...

Кнопки ладов в действии

Обратите внимание, что это 90% кнопок.

Видеозапись игрового процесса

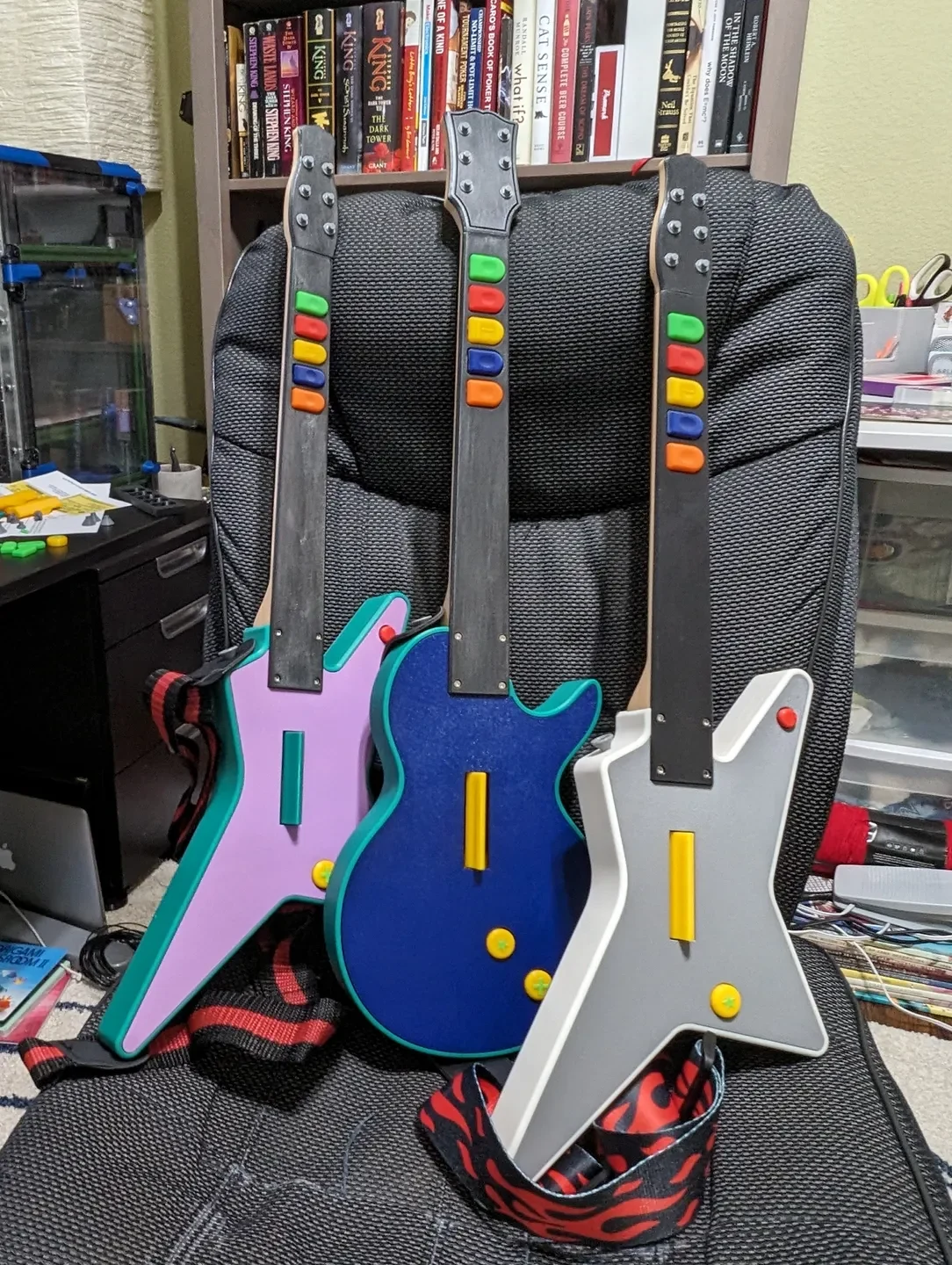

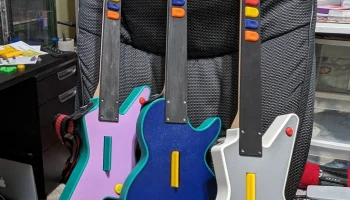

На этом изображен корпус Les Paul с 90% кнопок. EVH и Les Paul функционируют одинаково.

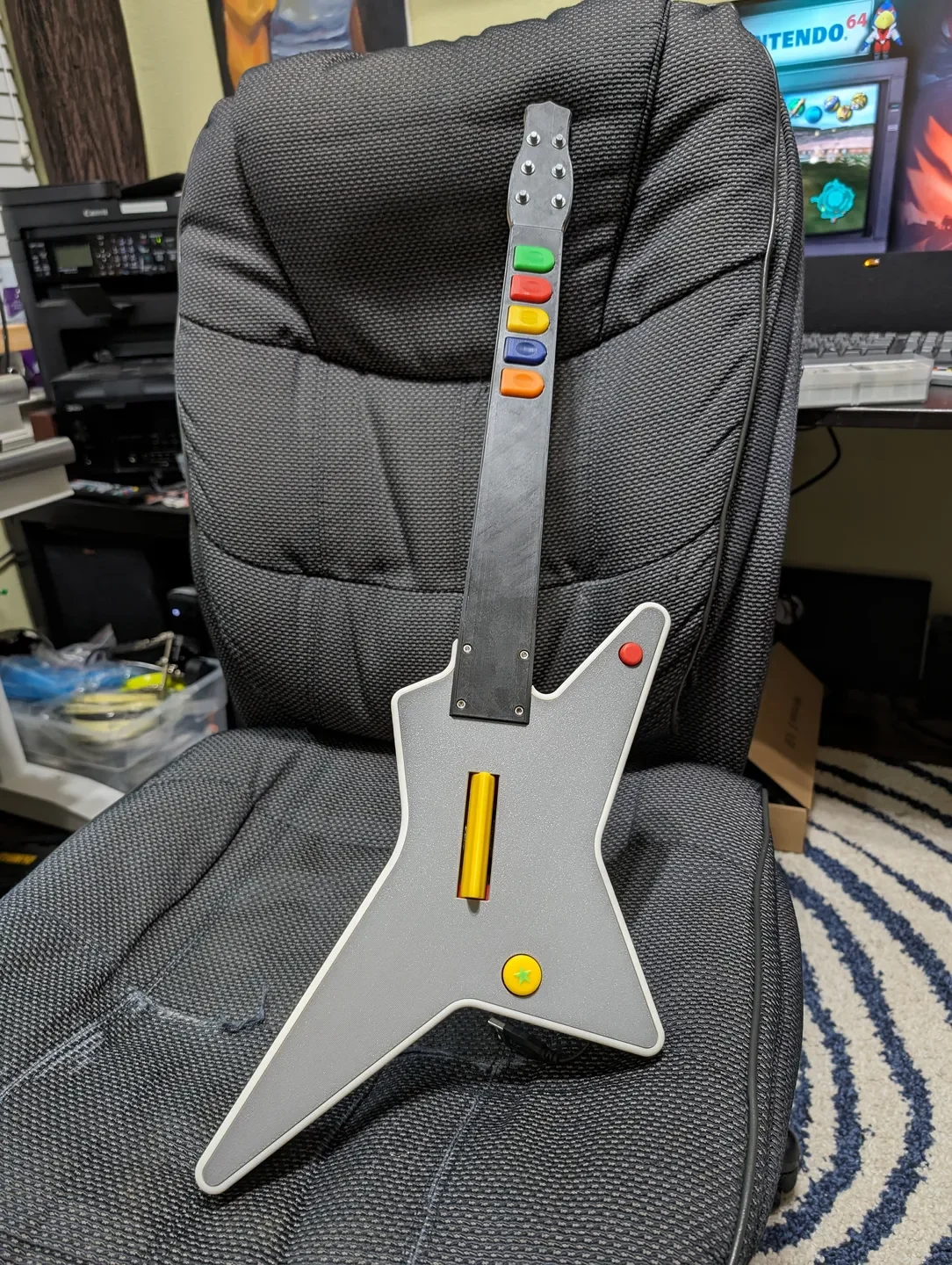

Это моя версия гитары-клона-героя/гитариста в стиле EVH Star. Моей целью было создать лучшую гитару без каких-либо компромиссов.

Пожалуйста, также ознакомьтесь с моей гитарой Les Paul Guitar Hero https://www.printables.com/model/779720

Цели дизайна
Модульный/регулируемый механизм игры, в котором используются подшипники для плавной игры без люфта.
В руле Strum используются подшипники, обеспечивающие очень плавное и последовательное движение.
Поддерживает как Kailh Choc, так и Box Navy для переключателей ударов.
Крепления переключателей ударов выдвигаются и выдвигаются для устранения люфта в механизме игры.
Как можно меньше болтов видно спереди.
Видны только 4 шейных болта, что мне нравится с эстетической точки зрения. Их тоже можно было легко спрятать.

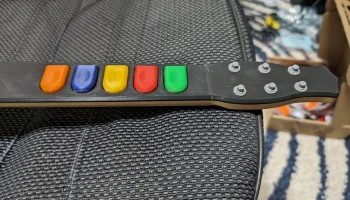

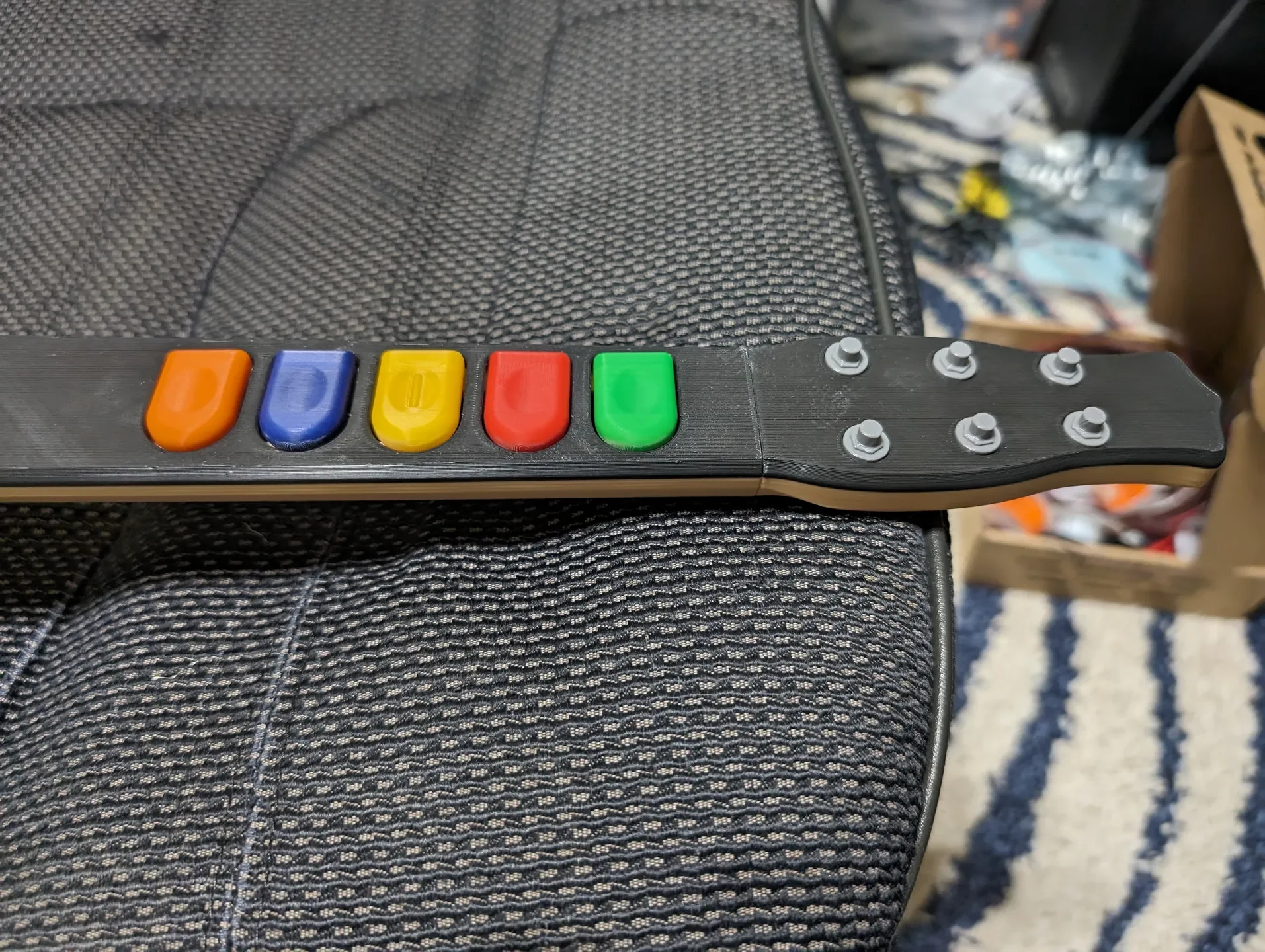

Цельнокроеная шея
Лучшая жесткость в виде цельной детали.
Без болтов внешний вид будет чище, так как всегда сложно идеально совместить несколько частей.

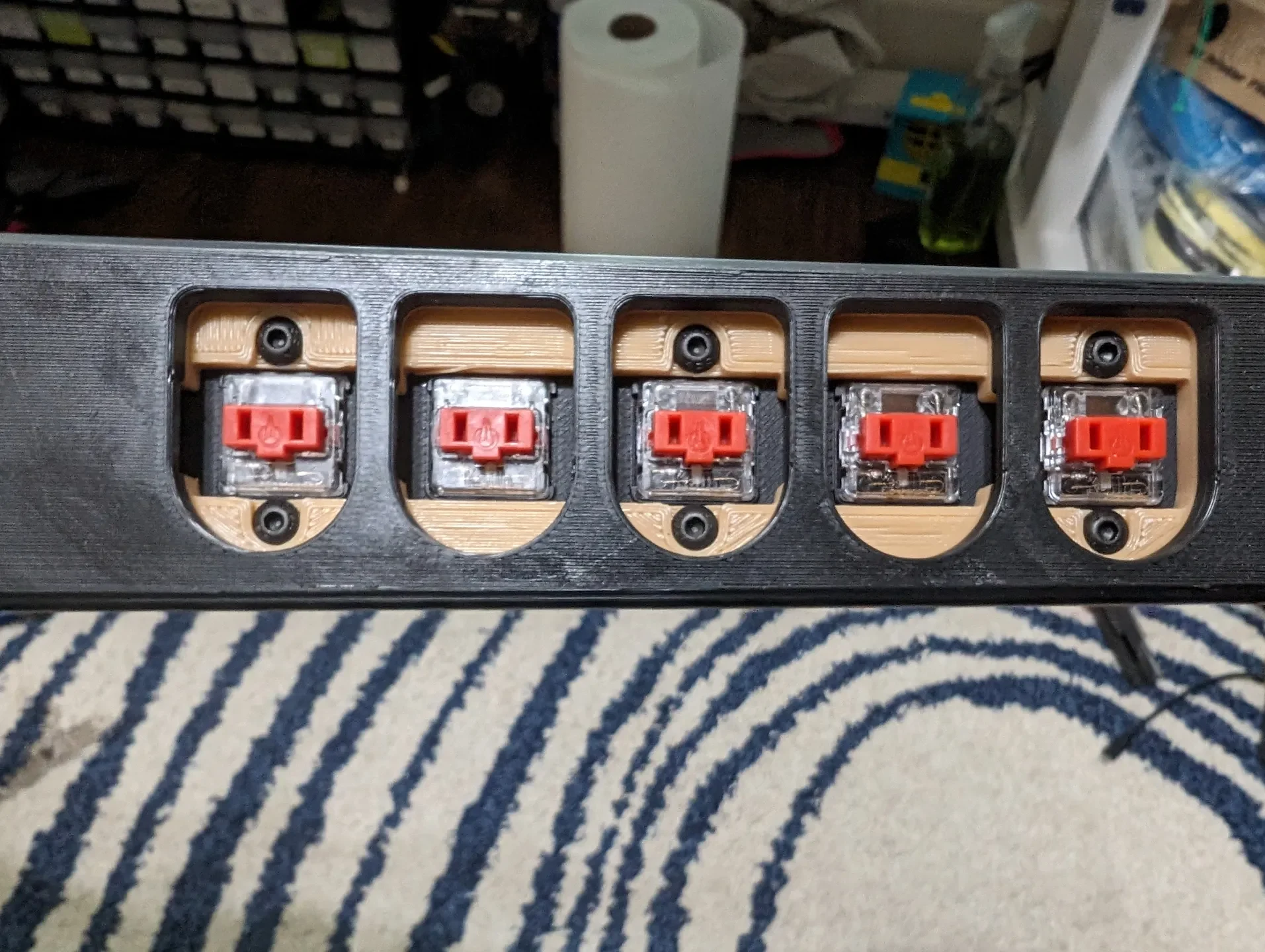

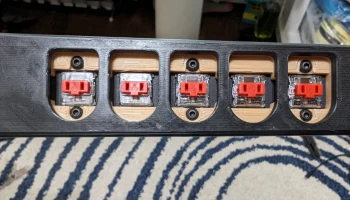

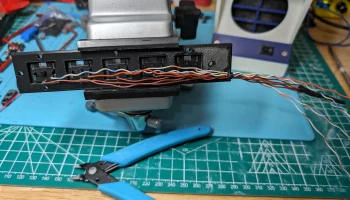

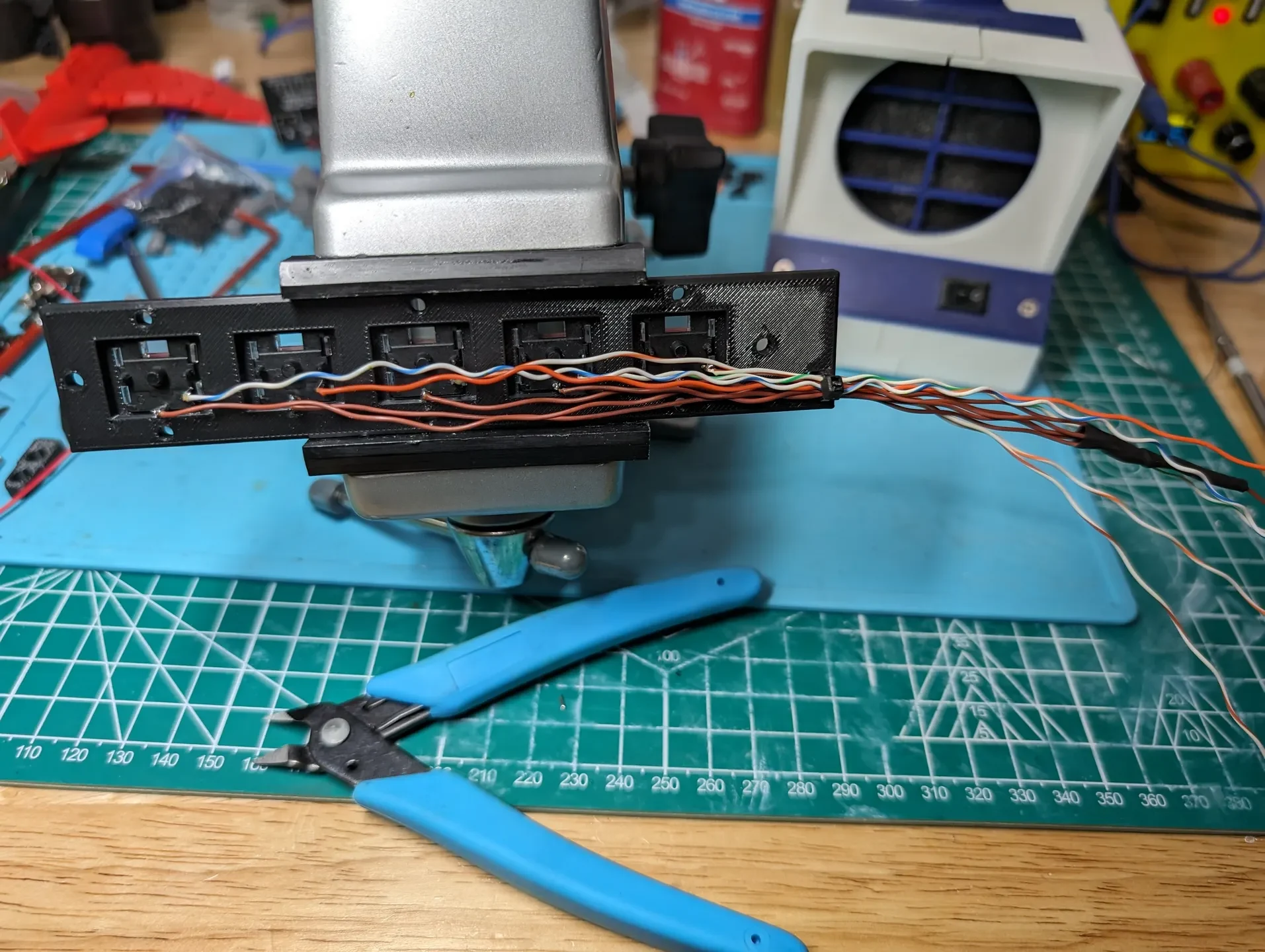

Переключатели ладов крепятся на пластину, которая задвигается в гриф и крепится к грифу винтами, спрятанными под кнопками ладов.

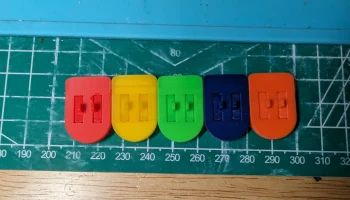

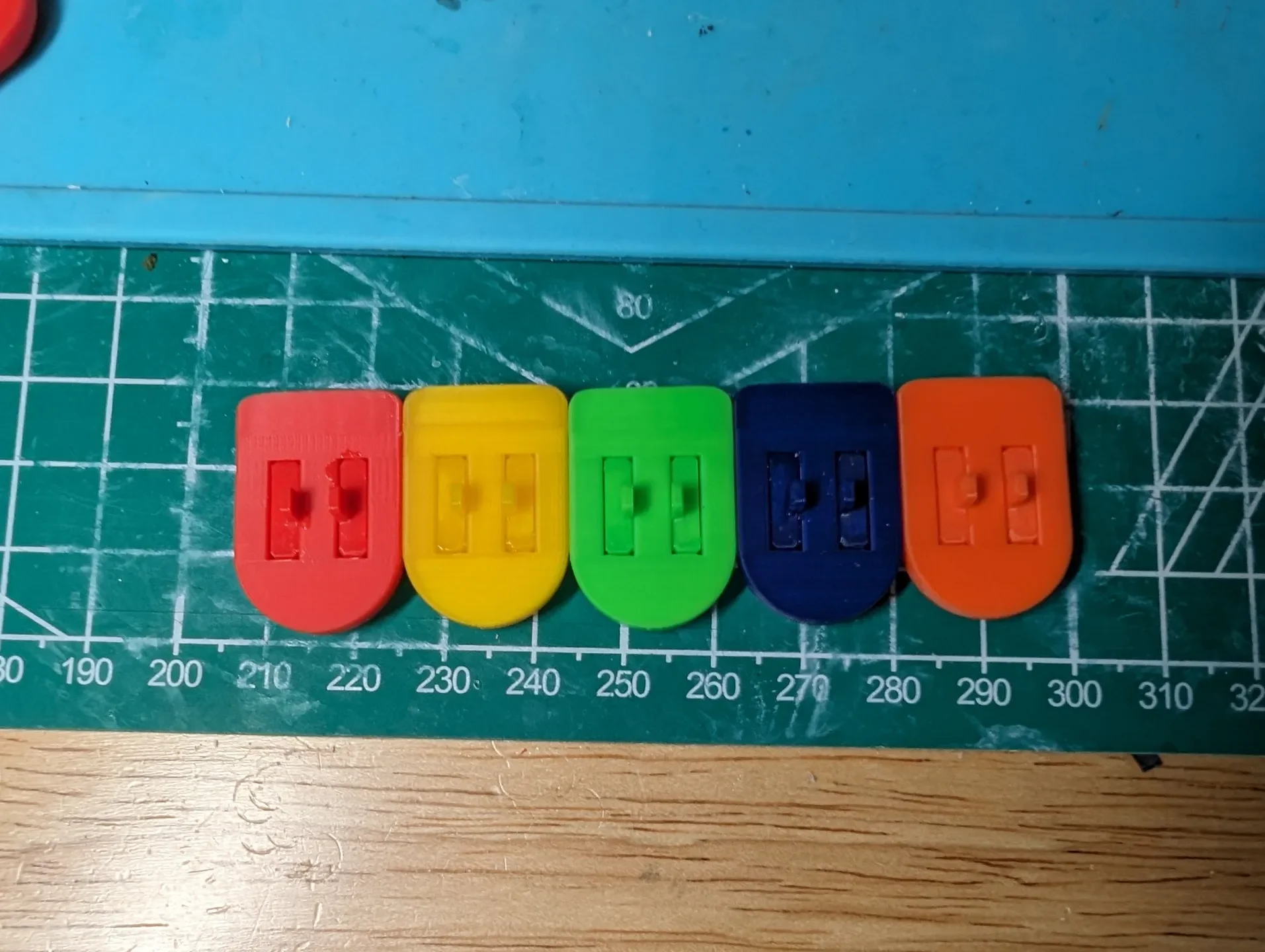

Кнопки, вставленные в монтажные отверстия колпачка клавиатуры
Кнопки не плавают, работают плавно и не залипают.
Ограничители кнопок под верхней и нижней частью каждого лада предотвращают чрезмерный наклон кнопки.
Ножки распечатываются отдельно и вклеиваются в шапку, чтобы ножки не ломались по линиям слоев.
Плоские или с ямочками кнопки.
Небольшое углубление позволяет легко найти середину кнопки.

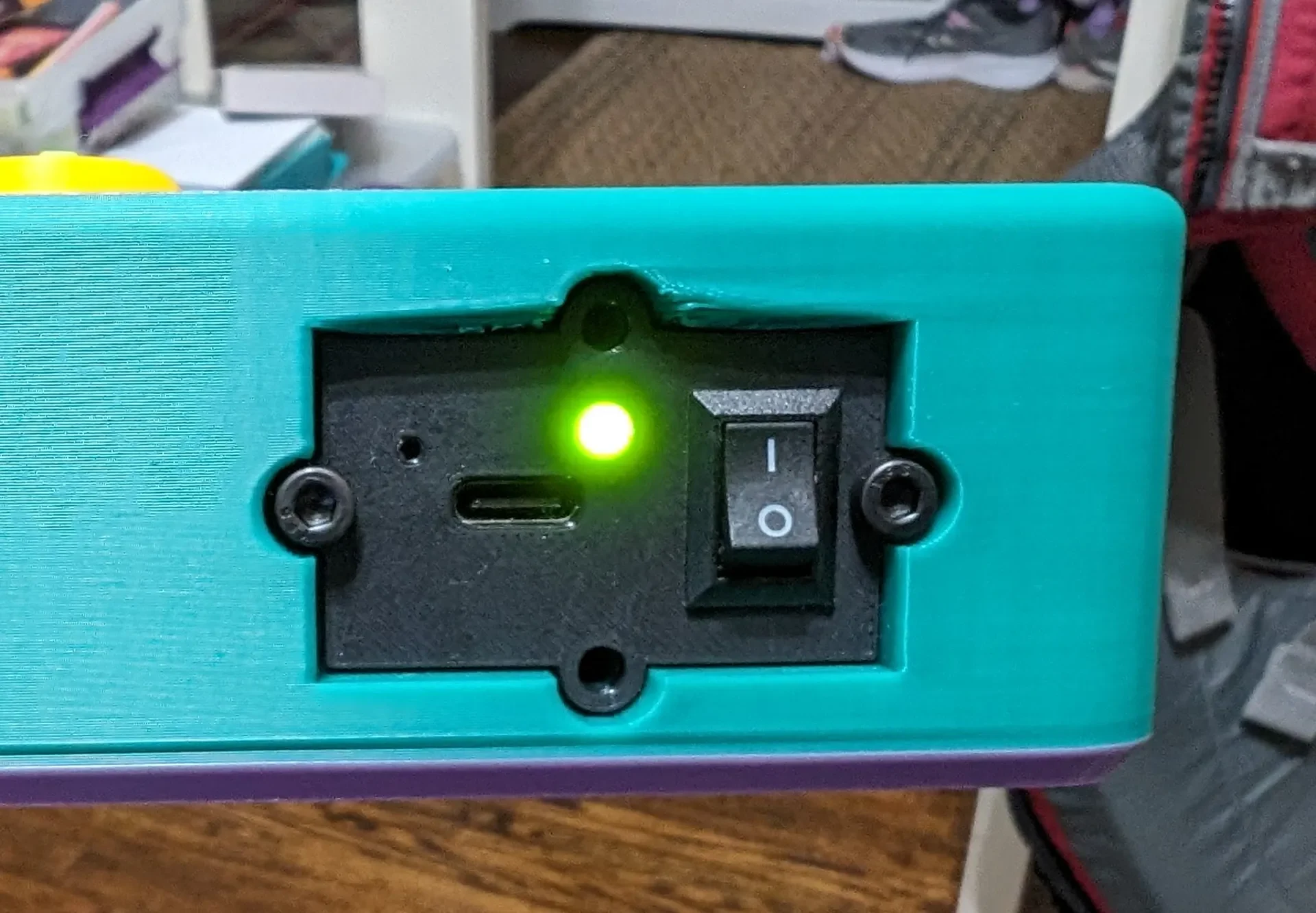

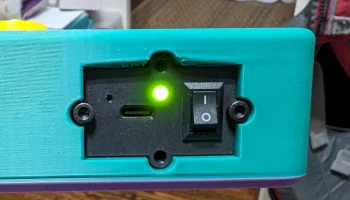

Модульная пластина вывода проводов
Выход для провода представляет собой лицевую панель, которую можно легко адаптировать под любые отверстия/заглушки ��роводов по вашему желанию.
Текущие номера
USB-C с использованием удлинителя/адаптера micro-USB на USB-C
Зарядный модуль TP4056 и мини-переключатель
Только беспроводная игра.
Скоро: Пиморони Пико Липо Шим
Возможно прямое подключение к pico для уменьшения задержки и беспроводное соединение через Bluetooth. Также вы заряжаете и подключаете пико через тот же порт USB C.

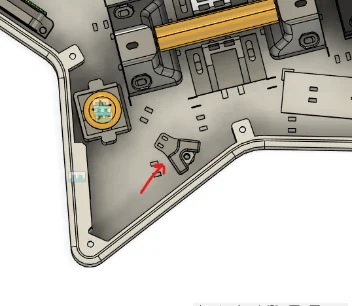

Поддержка датчика наклона
Двойной переключатель Mercury/шарикоподшипниковый
Два последовательно установленных под небольшим углом друг к другу для уменьшения случайного срабатывания.

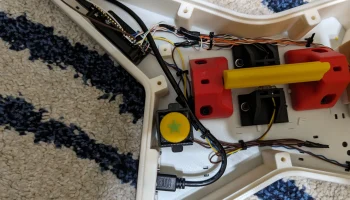

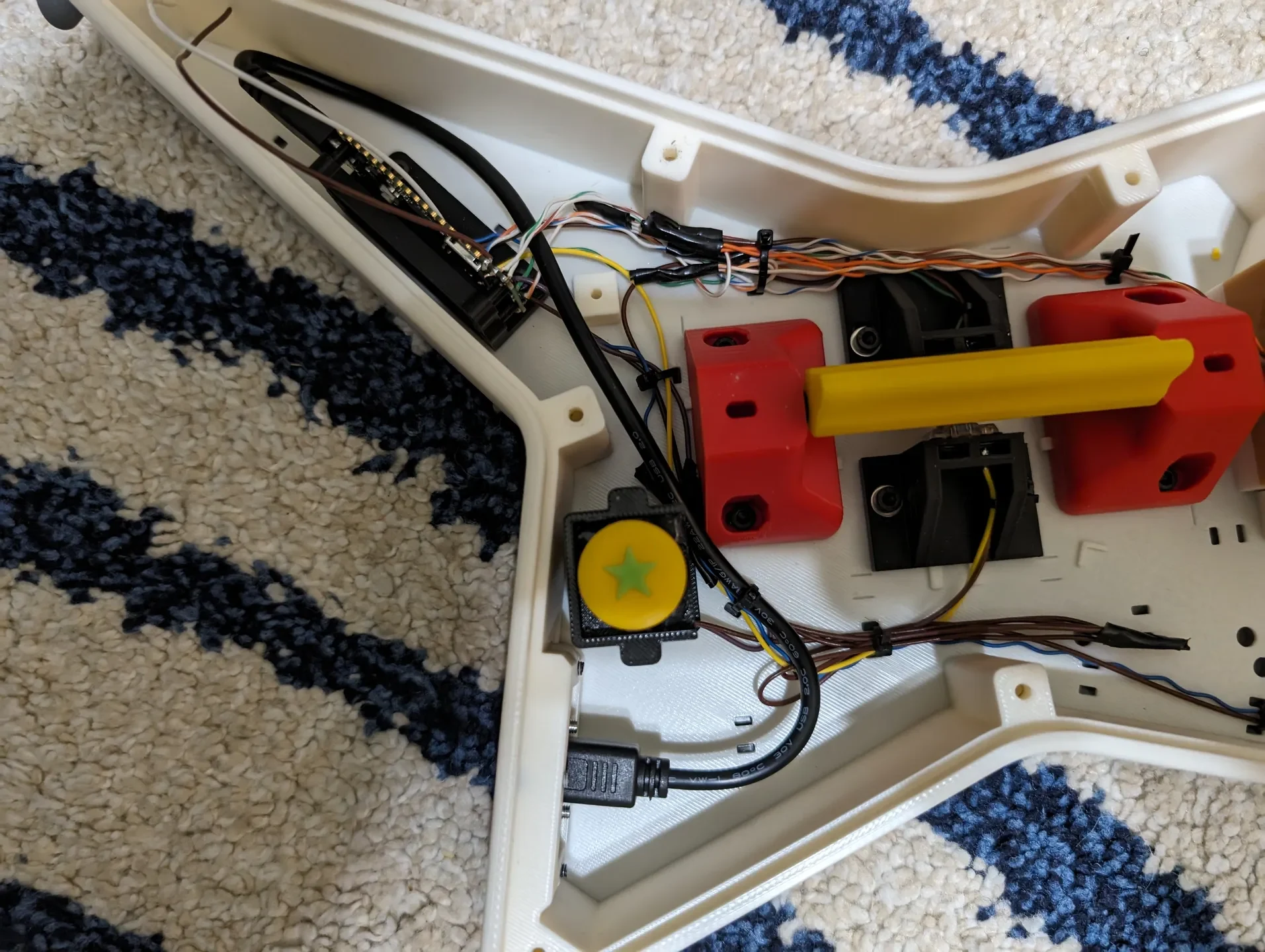

Электроника
Крепление Пи Пико.
Множество мест для стяжек для удобного управления проводами.
Поддержка беспроводной связи через аккумулятор 18650 и модуль зарядки.
спецификация
Винты
(6) Винты с полукруглой головкой m3 x 8 мм (BHCS)
Головки кнопок необходимы для крепления пластины переключателя ладов к грифу.
(22) m3 x 8 мм BHCS или винты с головкой под торцевой ключ (SHCS)
(4) м3 x 40 мм SHCS или BHCS
для крепления шеи к туловищу
(4) м3 x 12 мм SHCS или BHCS
два из них предназначены для крепления шейного ремня.
два предназначены для болтов подшипника распорки (здесь также можно использовать гораздо более длинные винты)
(4) винта m2 x 8-12 мм.
Я использовал здесь винт с крупной резьбой, но это не имеет значения, поскольку он удерживает только пи-пико.
Тепловые комплекты
(30) м3 х 5 мм (диаметр) х 4 мм (длина)
https://a.aliexpress.com/_m02dh3U
Подшипники
(2) подшипники MR83
https://a.co/d/fSe7y0F
Переключатели
7 низкопрофильных пуговиц Kailh Choc для шеи и тела
2 низкопрофильных Kailh Choc ИЛИ 2 темно-синие коробки Kailh Box для перекладины
Лично мне нравятся шоколадно-красные лады и шоколадно-бледно-голубые остальные. Бледно-синий похож на коробку военно-морского флота с меньшим ходом.
Варианты электроники
Прямой провод (простой и с малой задержкой)
(1) Пи Пико
(1) Переходник панели Micro USB (штекер) на USB-C (гнездо), монтажные отверстия 17 мм, длина 0,3 м.
https://a.aliexpress.com/_mN3BSBI
Беспроводная связь через TP4056 (только беспроводная связь)
(1) Пи Пико W
(1) TP4056 USB-C
https://a.co/d/he0ckG8
(1) Мини-кулисный переключатель 8,5 x 13 мм
https://a.aliexpress.com/_mrU1EWO
Дополнительный светодиодный индикатор питания
(1) резистор 50-100 Ом
(1) светодиод 3 мм
Крепление аккумулятора
18650 Держатель батареи
https://a.aliexpress.com/_mN6rs0w
ИЛИ используйте либо голое крепление 18650, либо голое крепление 21700, если вы припаиваете провода напрямую к аккумулятору.
Беспроводное соединение через Pimoroni Pico Lipo Shim (беспроводное или прямое соединение — лучшее из обоих миров)
Эта плата удобна тем, что вы можете напрямую подключить (для меньшей задержки) pi pico и заряжать ее от того же порта. Версия TP4056 в основном ограничивает вас в проводном подключении.
