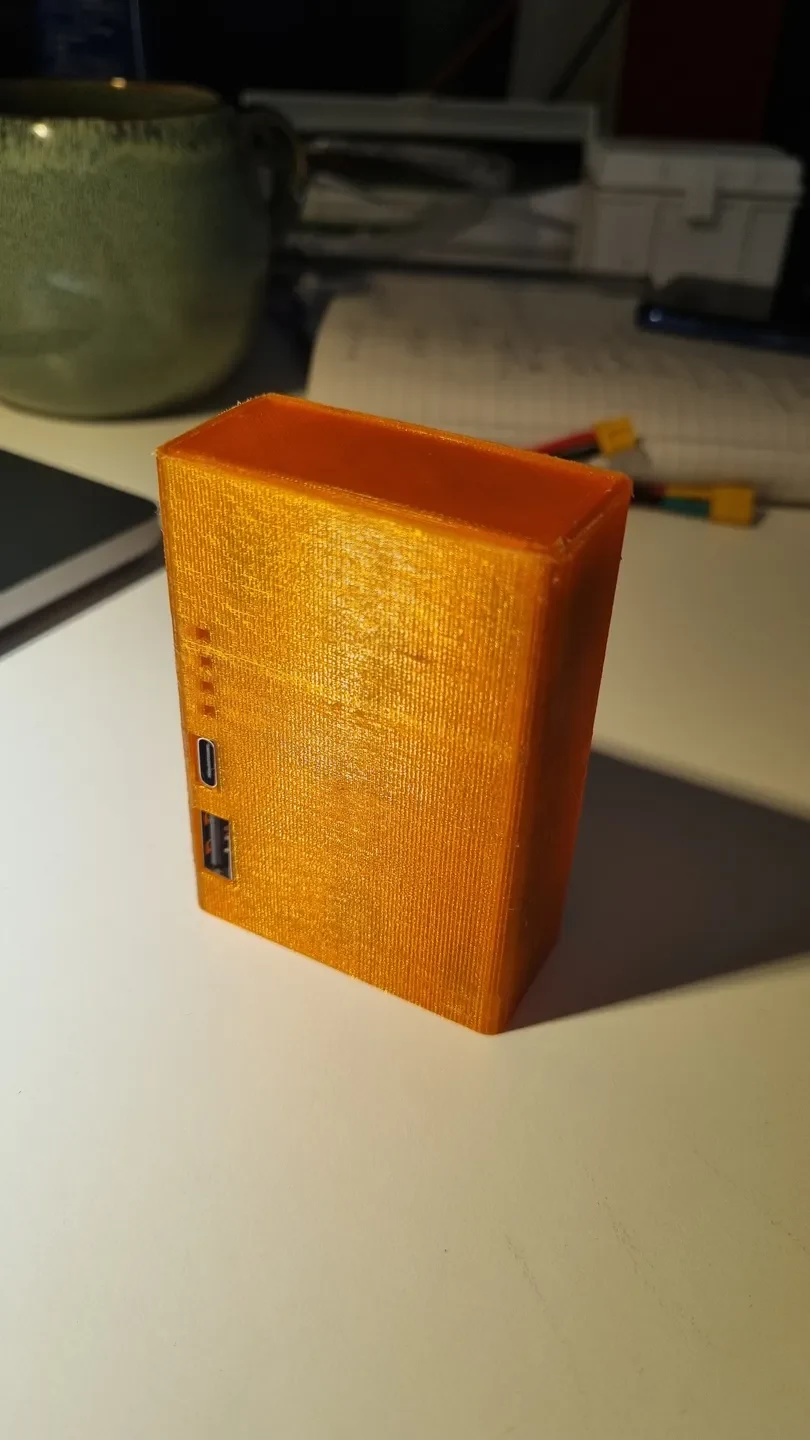

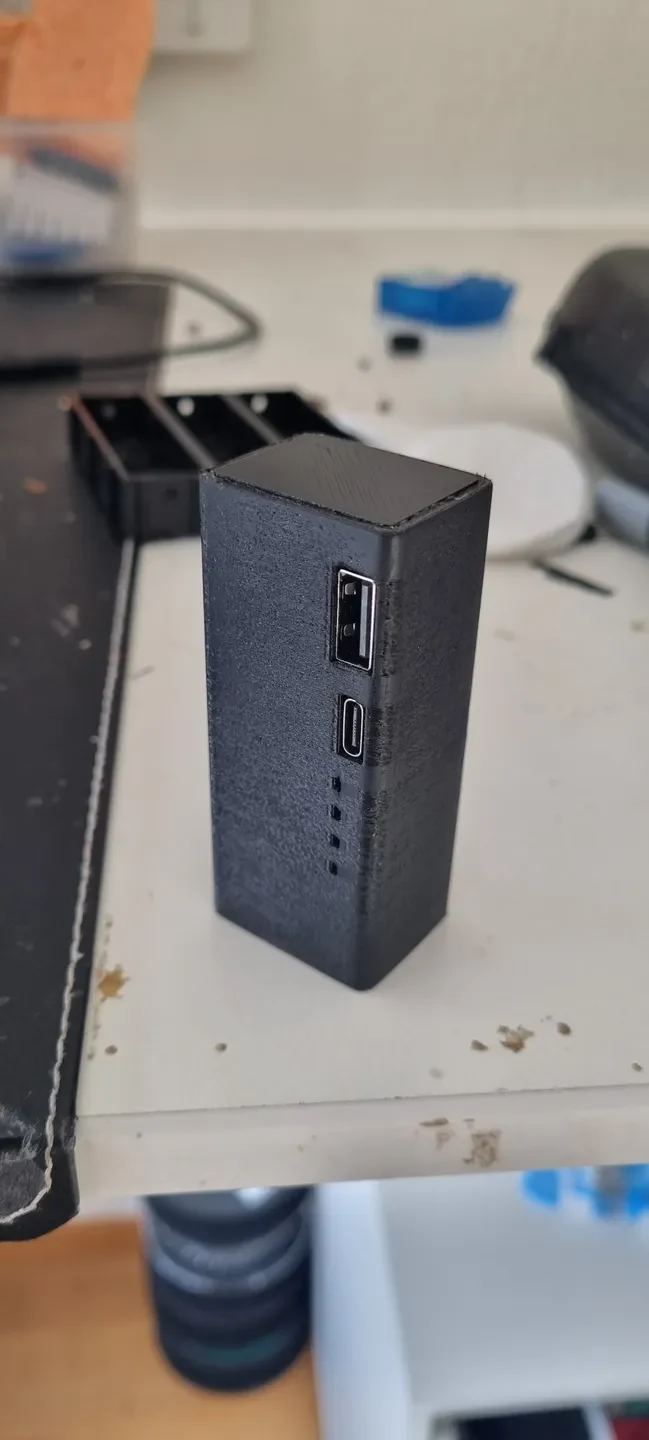

Малый Powerbank 21700 (1-2 элемента) 18 Вт PD QC

Powerbank на 1/2 21700 ячеек и плату SW6106.

Вам понадобится:

Элемент 21700 (2x для модели 2P), способный заряжать и разряжать ток не менее 4 А (практически любой, но, конечно, предпочтительнее 5 Ач). 18650 тоже должно подойти, хотя особого смысла в этом нет, так как длина платы ровно 70мм.
Плата SW6106: https://www.aliexpress.com/item/4001220747666.html

Примечания:

Плата поддерживает разрядку 12 В, 1,5 А и зарядку около 12 В, 1,2 А с использованием общих протоколов зарядки (по крайней мере, QC, возможно, также PD, хотя не проверялось). Также возможно напряжение 5 В/9 В с более высоким током.
Никакого BMS не требуется: плата заряжается до 4,2 В (можно установить на 4,25/4,3/… также с помощью резистора) и отключается при 3 В (что отстой, поскольку напряжение всех нормальных элементов может снизиться до 2,5 В, поэтому мы теряем около 10-15% заряда)
Нет отверстия для кнопки отображения заряда — не стесняйтесь делать ремиксы и добавлять. Заряд отображается в любом случае, когда вы что-то подключаете

Сборка:

Распечатайте корпус и две крышки
Я использовал двусторонний скотч, чтобы прикрепить плату к аккумулятору.
Припаяйте/приварите плату к ячейке. Я использовал два небольших кусочка никелевой полоски, которые приварил, а затем припаял к ним провода.
Для версии с 2 ячейками вам необходимо припаять/сварить ячейки параллельно, прежде чем подключать их к плате.
Вставьте в корпус и зафиксируйте горячим клеем.
Используйте обычный или горячий клей, чтобы закрепить крышки с обеих сторон.

Обновление:

Был сделан на 2 мм длиннее для удобства у��тановки.
Отверстия отрегулированы в соответствии со светодиодами.
