NLR35 - одиночный цифровой FPV дрон 21700 Nanolongrange
Привет, ребята,
Добро пожаловать в мой новый дизайн дрона Nanolongrange FPV! Это третья итерация, возможно, вы знаете предыдущие версии https://www.thingiverse.com/thing:4743497 и https://www.thingiverse.com/thing:4818009.
На этот раз целью разработки было создание более прочной и универсальной рамы. На мой взгляд, FPV-дроны 1s Nanolongrange находятся только в начале пути и могут раздвинуть все границы! Пожалуйста, не стесняйтесь распечатывать, модифицировать и делиться своими сборками с хэштегом #NLR35.
Ключевые особенности NLR35:
— 2 варианта крепления камеры
— аналоговая или цифровая связь FPV
— Радиоуправляемая связь ELRS дальнего действия
— Плата AIO 1с 12А
— верхнее или нижнее крепление аккумулятора
— установка толкающего или тянущего винта
— большие реквизиты (до 3,5 дюймов)
— GPS-крепление

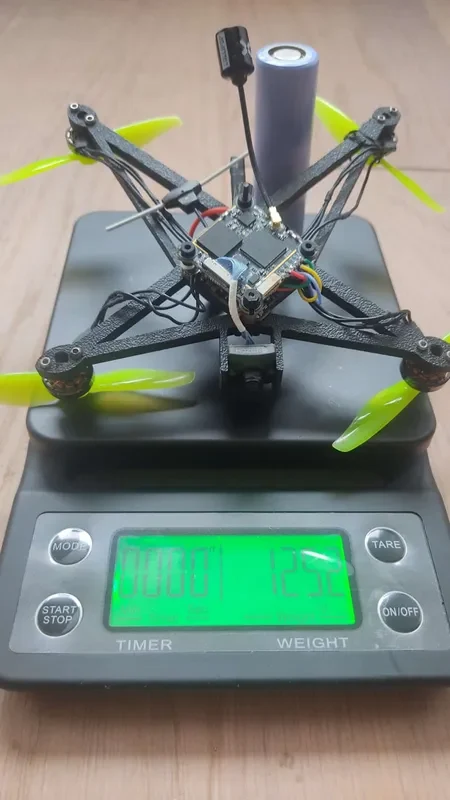

— питание от одной литий-ионной батареи 18650 или 21700
— дополнительные магнитные разъемы для батарей

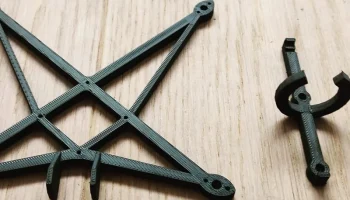

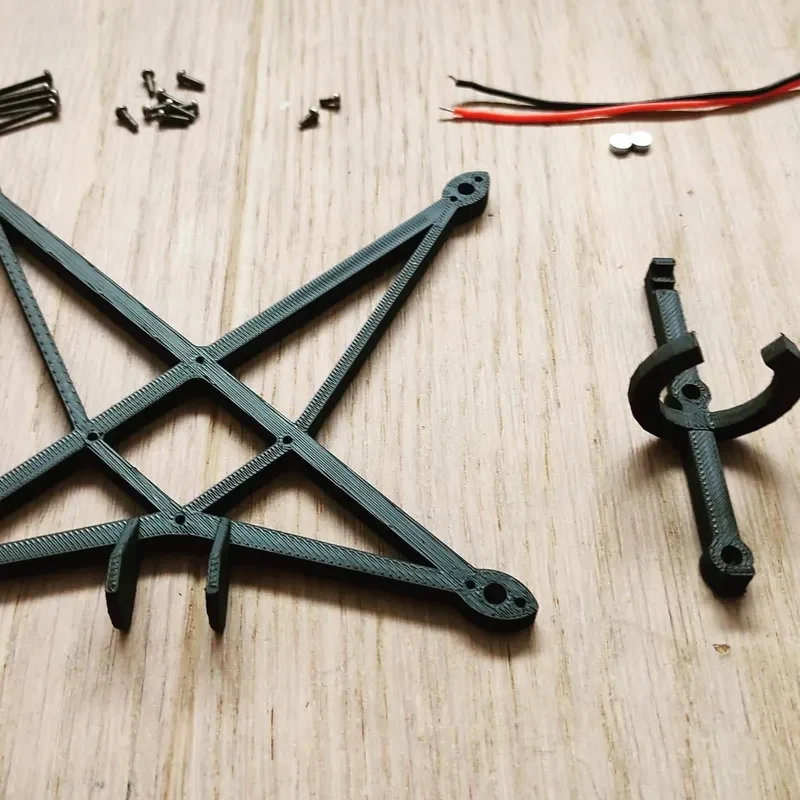

Я настоятельно рекомендую печатать все детали ABS. PLA(+) тоже подойдет, но он очень чувствителен к температуре и со временем деформируется. PETG — это нормально, но, на мой вкус, слишком гибко. Я использую Esun ABS+ с заполнением 20% и разрешением 0,2.
Видео сборки и полета смотрите в моем видео.
Если вы хотите найти запчасти, вот список:
Электроника
1x Хэппимодель X12
1x NamelessRC нано GPS
1x JumperRC T-Pro ELRS
Моторы
4х 1202,5 11000кВ
FPV-очки
Фатшарк HDO 2
ОГРОМНАЯ Антенна
Аналоговый FPV
1x Муравей Кадкс
1x Eachine nano VTX, если вы выбираете облегченную плату AIO без встроенного видеопередатчика
1x антенна Foxeer micro U.fl
или цифровой FPV
1x HDZero VRX
1 комплект HDZero Whoop Lite
1x антенна Foxeer micro U.fl
Пропеллер
4x Гемфан 3018
(Титановые) винты:
8x M2x6 для крепления двигателей
2x M2x20 для держателя батареи 21700/18650
2x M2x16 для крепления полетного контроллера
Рекомендуемые литий-ионные аккумуляторы 21700:
https://www.nkon.nl/molicel-21700a-4200mah-30a.html
https://www.nkon.nl/samsung-inr21700-40t3-4000mah-50a.html
Рекомендуемые литий-ионные аккумуляторы 18650:
https://www.nkon.nl/sony-murata-us18650-vtc6.html
Другие вещи
Пластиковые гайки М2.
Застежки-молнии 1,8х100мм.
