кемпинговый фонарь

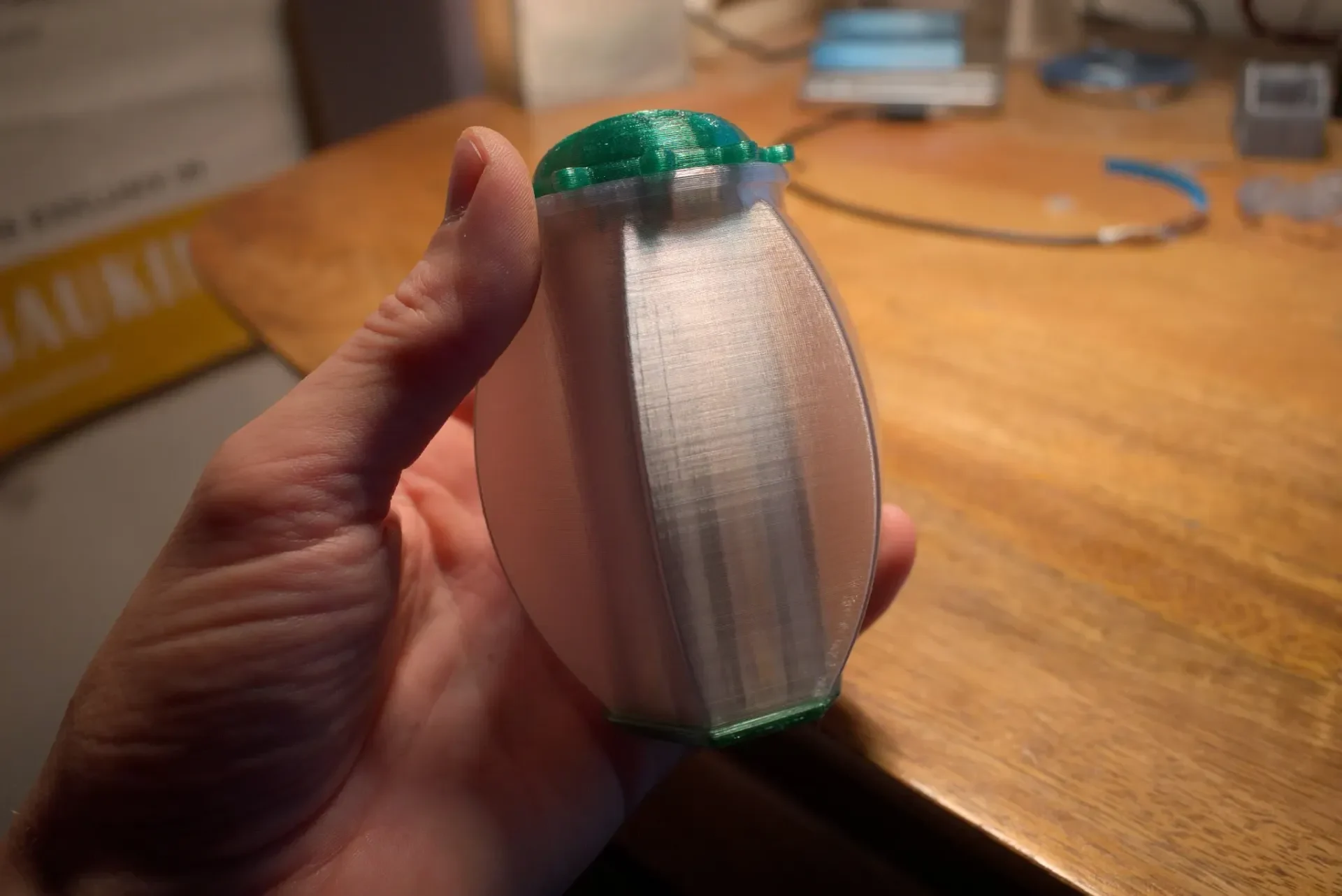

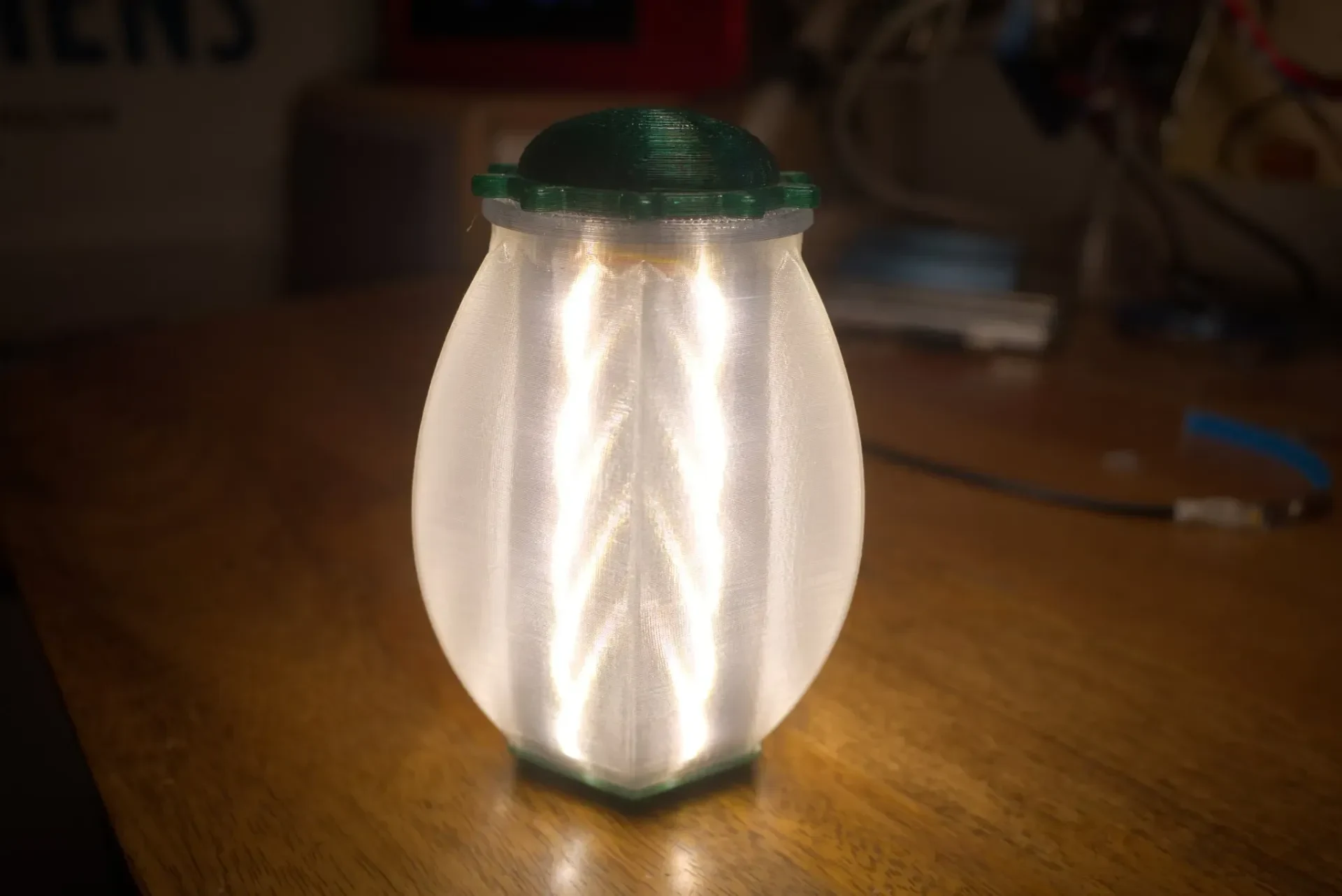

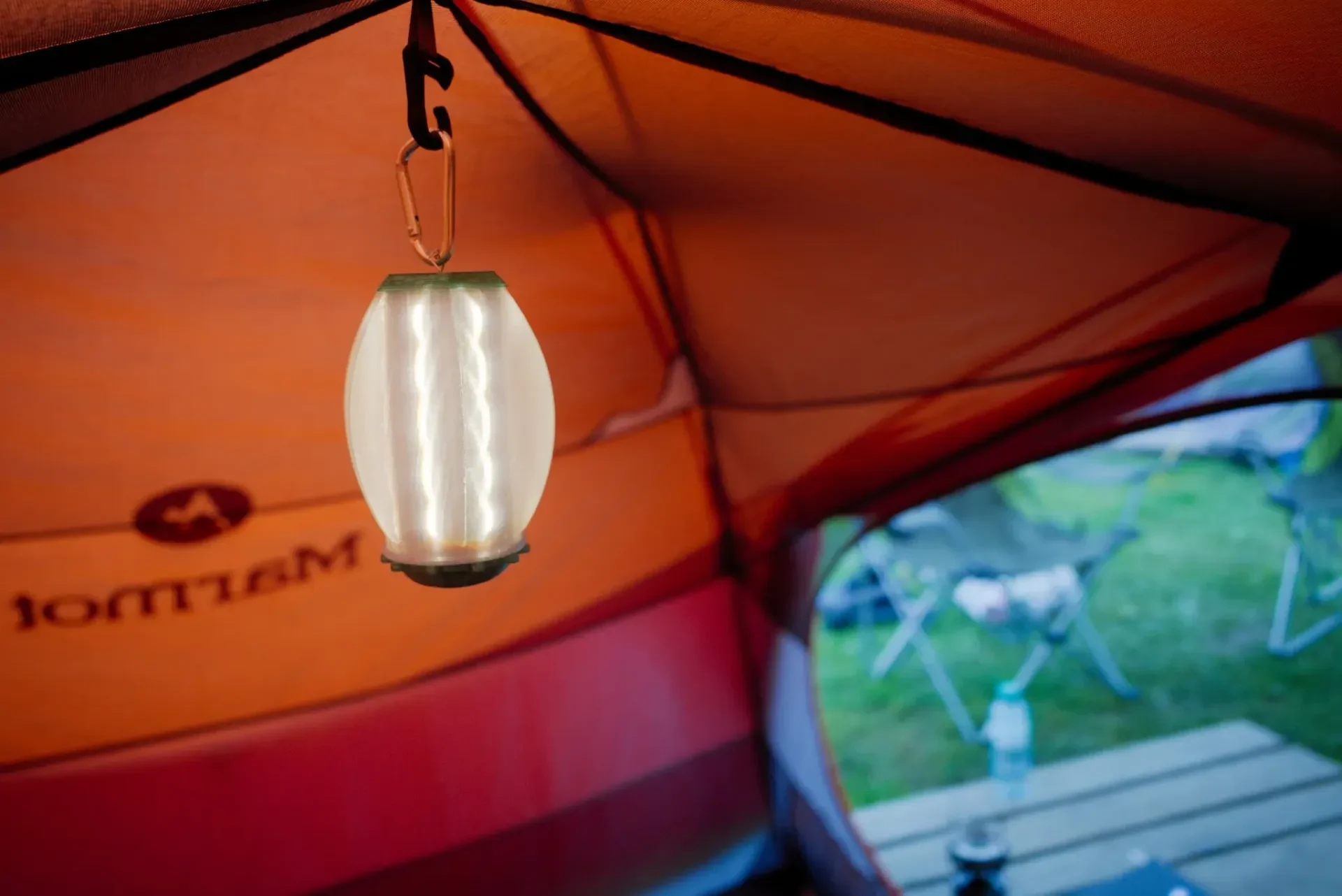

Практически в каждом походе за последние пару лет моим единственным источником света был светодиод моего смартфона. Он довольно тусклый, не крепится к потолку палатки и в целом не является оптимальным решением.
Поскольку все необходимые детали электроники у меня есть в наличии, я в очередной раз предпринял попытку создать что-то с нуля, что в итоге оказалось намного хуже, чем готовое.
Вот список требований:
компактный — проверьте
достаточно яркий — проверьте
>4 часа автономной работы — не удалось
защита от атмосферных воздействий — не удалось
доступные части — проверьте
необычный переключатель — проверьте
… что предотвращает непреднамеренное срабатывание — не удалось
классный дизайн — своего рода проверка
равномерное освещение — проверьте
USB-порт для зарядки — не удалось
Признаться, не полный успех… все же весьма полезный.
Спецификация:
186050 Плата аккумуляторного ИБП. ИБП не идеален, но поскольку изначально я хотел добавить второй USB-порт для зарядки во время освещения и зарядки светильника, для меня это имело смысл. Низкое время автономной работы в конечном итоге заставило меня воздержаться от этой дополнительной цели.
https://aliexpi.com/CRjn
Литий-ионный аккумулятор 18650. Нереалистичная номинальная емкость, цена ~2 евро за штуку и смелое решение назвать литий-ионную батарею чем-то «огненным» вызвало у меня любопытство (спойлер: они еще не загорелись). Я даже измерил их емкость, и, оче��идно, производитель подделал рейтинг примерно в >10 раз!
https://aliexpi.com/wA67
светодиоды. Здесь я выбрал теплые белые светодиоды. Они в полном порядке и поставляются с прикрепленной клейкой лентой.
https://aliexpi.com/omCk

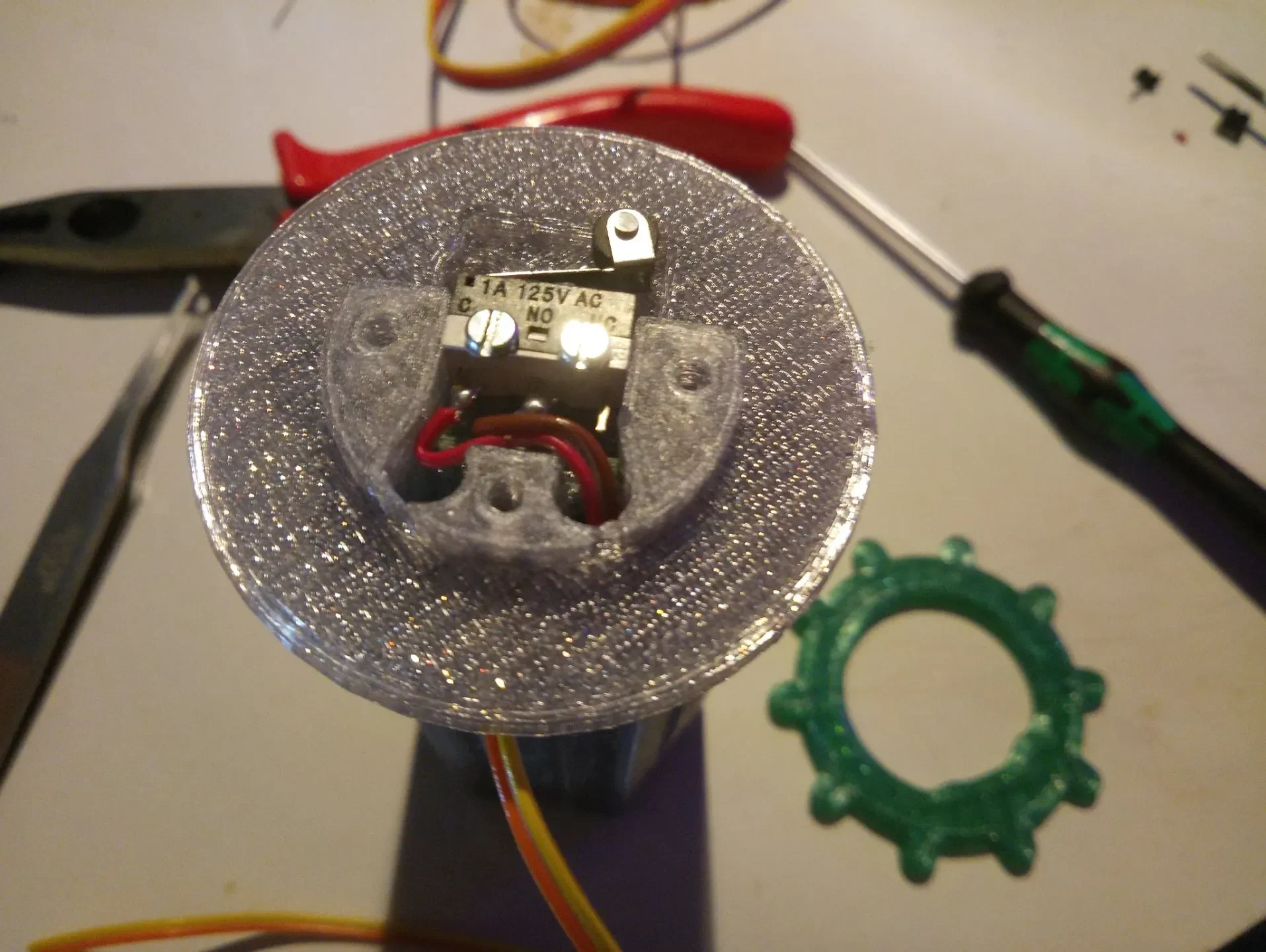

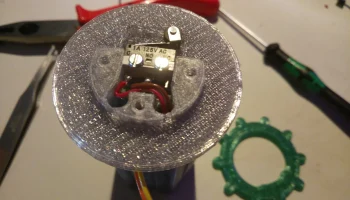

Переключатель. В качестве поворотного переключателя я использовал микропереключат��ль, который изначально приобрел для 3D-принтера.
https://aliexpi.com/IR2i
5 пластитовых винтов M3 x 6. Метрика тоже может работать, но не продлится так долго.
Какой-то изолированный провод.
Общая стоимость, вкл. Доставка по частям примерно 12€. Вы уже можете получить готовый солнечный фонарь с 2x 18650 по этой цене: https://aliexpi.com/EM4v
… просто говорю. Кстати, это не партнерские ссылки.
Срок службы батареи:
Я уже упоминал о плохой батарее, но в реальной жизни срок службы батареи даже хуже, чем рассчитывалось.
Учитывая, что батарея емкостью 9900 мАч может выдавать только 1000 мАч (что не так, но близко к этому), батарея должна обеспечивать 3,7 Втч. Поскольку на печатной плате имеется преобразователь мощности, эффективность которого, по моим пессимистическим оценкам, составляет 80%, мы можем снизить реальную энергию до ~3 Втч.
Один светодиод потребляет ток 12мА при напряжении 5В, что составляет 1,8Вт на 30 светодиодов.
Так что теоретически — даже с этой слабой батареей — фонарь должен обеспечивать ~1,5 часа непрерывной яркости. На самом деле, к сожалению, это около 1 часа. А потом еще на час переходит в режим включения/выключения. Поэтому лучше использовать меньше светодиодов (24 все равно будет более чем достаточно) и приличную батарею примерно на 3000 мАч.
Сборка:
К сожалению, здесь требуется пайка, и протащить кабели через все отверстия немного сложно. Подключите переключатель к перемычке включения ИБП, а светодиоды — к выходу 5 В ИБП. Если какие-то детали в проводке неясны, не стесняйтесь спрашивать меня в комментариях.

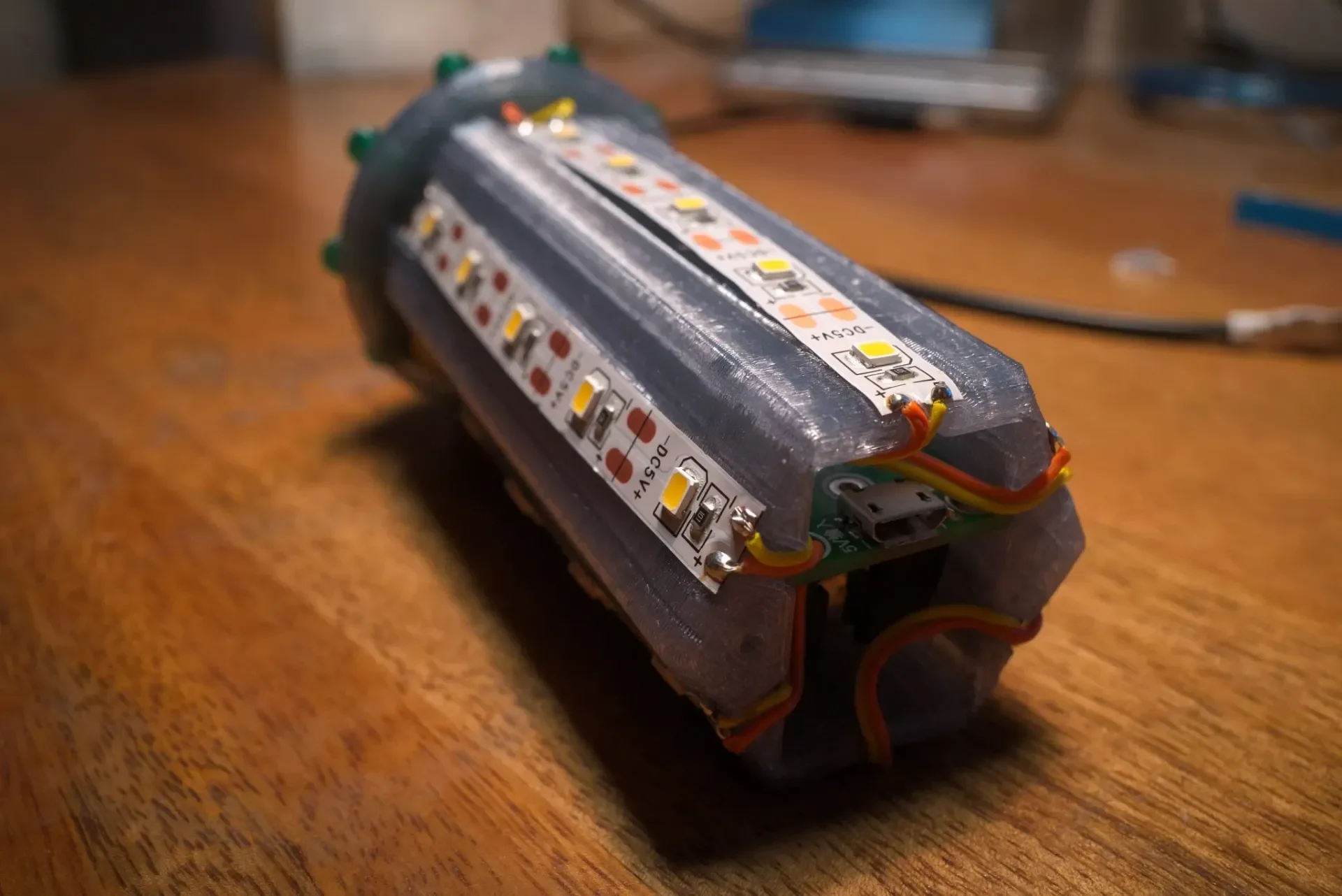

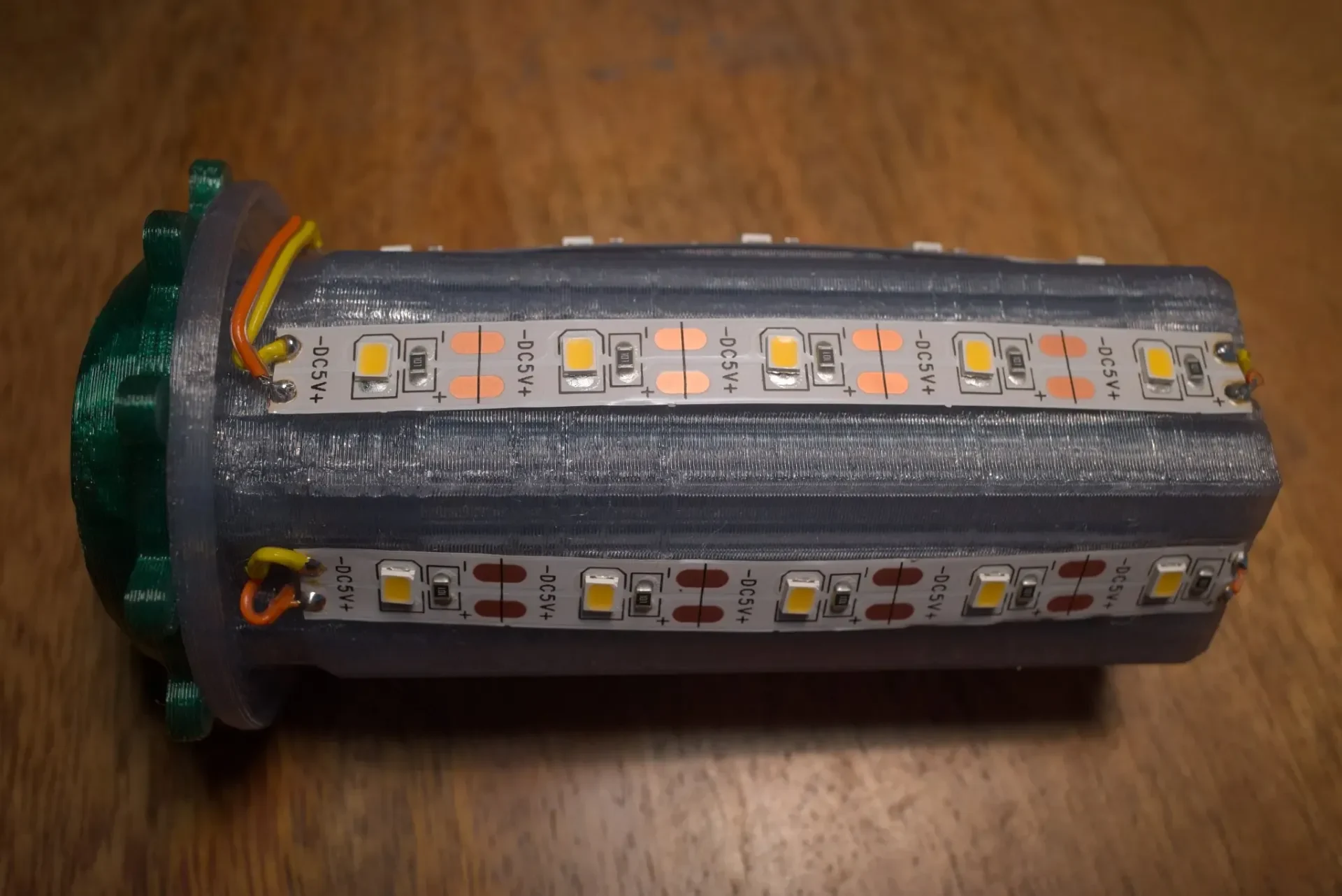

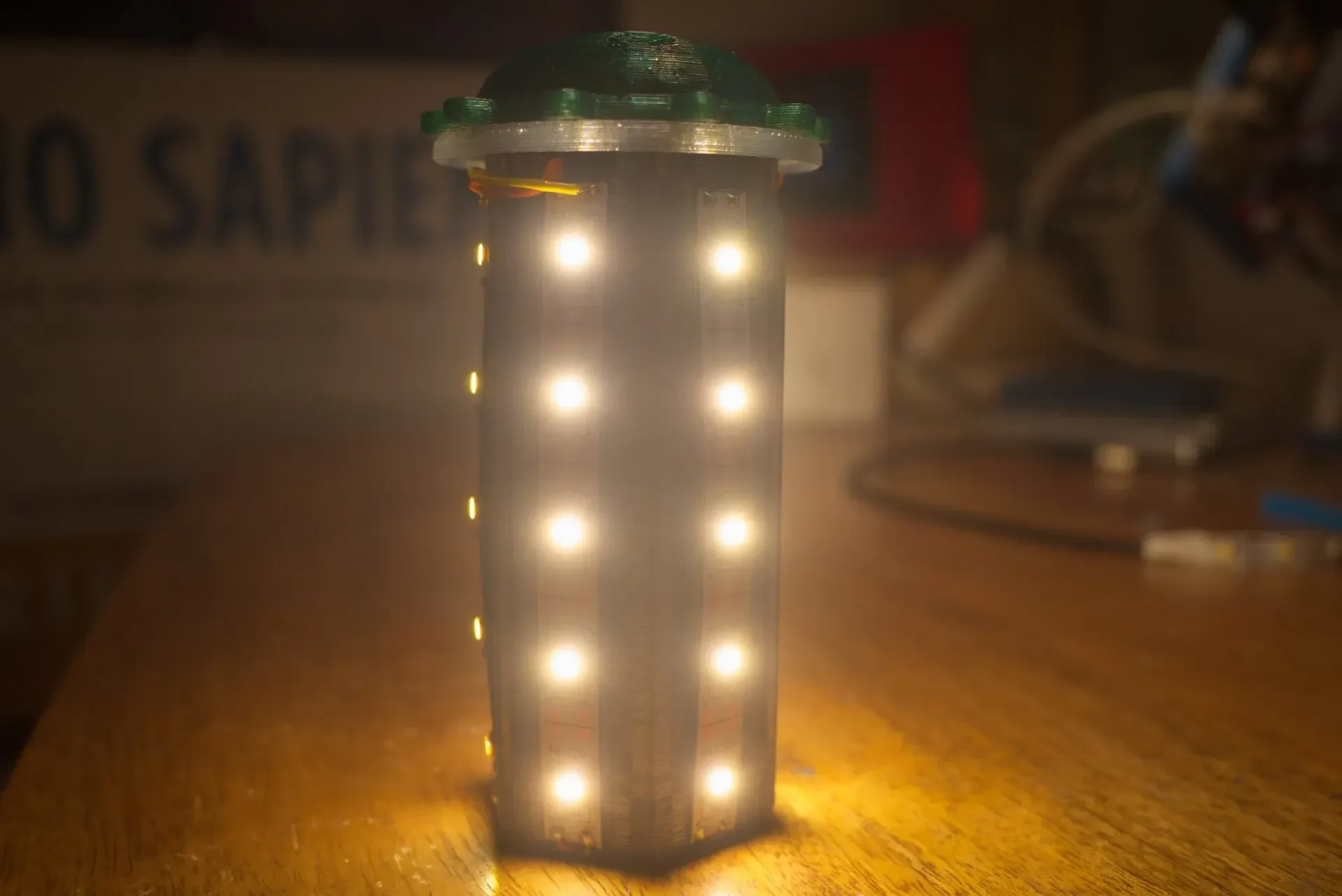

Затем прикрепите вырезанные светодиодные ленты к выпуклым сторонам скотчем. Кажется, это держится достаточно хорошо. При подсоединении проводов к светодиодам убедитесь, что ИБП не включен, поскольку короткое замыкание может вывести из строя батарею или печатную плату.
Соедините светодиодные ленты последовательно и не забудьте прикрепить верхние провода в последнюю очередь. Прокладывайте кабели так, чтобы верхняя крышка не врезалась в изоляцию.

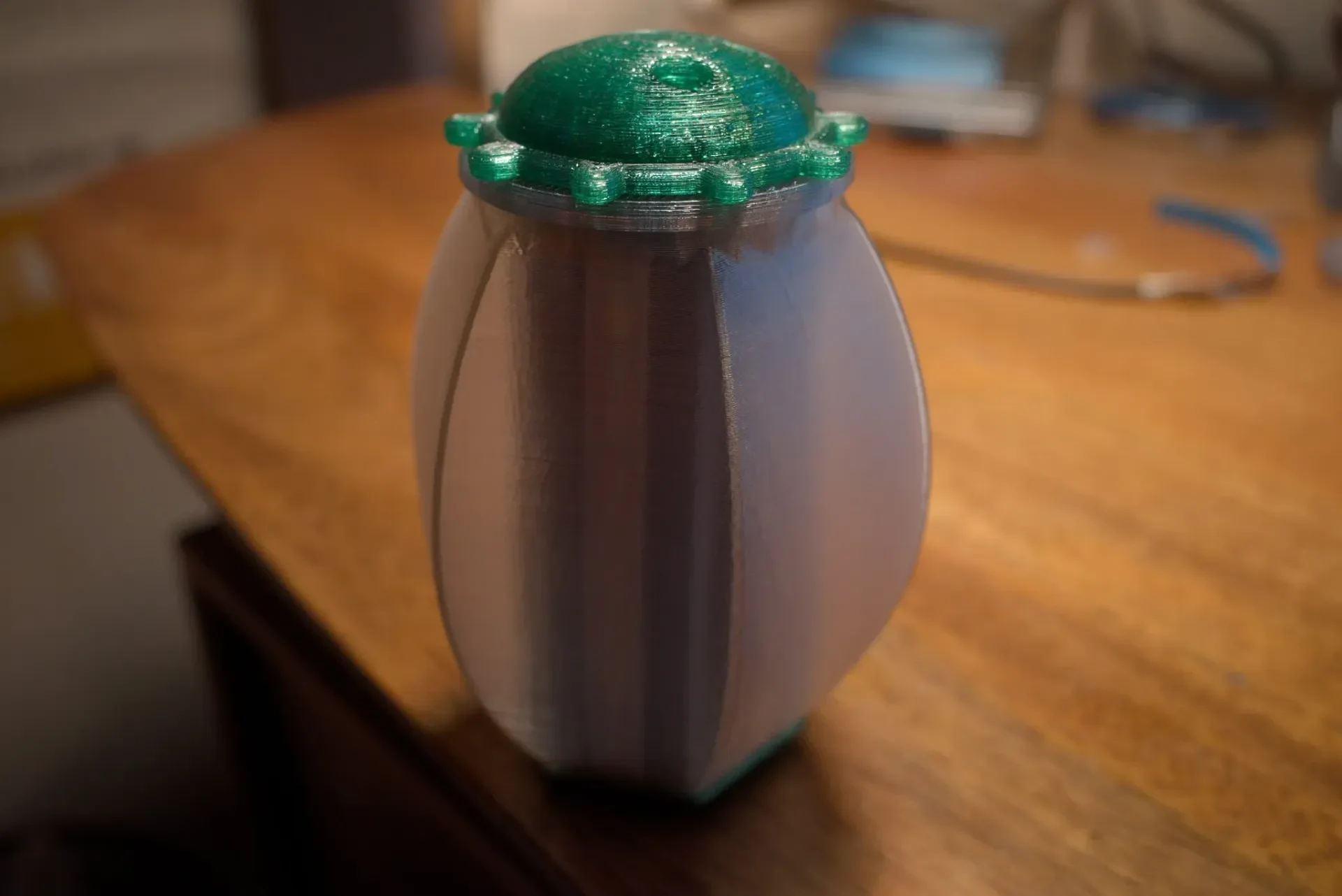

Затем добавьте абажур, верхнюю крышку, кольцо, нижнюю крышку и надейтесь, что вам больше никогда не придется его разбирать. Сборка этой штуки просто ужасная.
Печать:
Это довол��но несложные принты. Используйте подставки там, где это необходимо (должно быть очевидно, где их разместить), и напечатайте абажур в режиме вазы и какой-нибудь прозрачный/полупрозрачный материал. Для всех деталей я использовал нить из переработанных пластиковых бутылок, и она оказалась идеальным материалом для этого гаджета. Для внутренней части также рекомендуется использовать прозрачный/полупрозрачный материал, чтобы светодиоды на печатной плате просвечивали, что позволяет увидеть, когда
