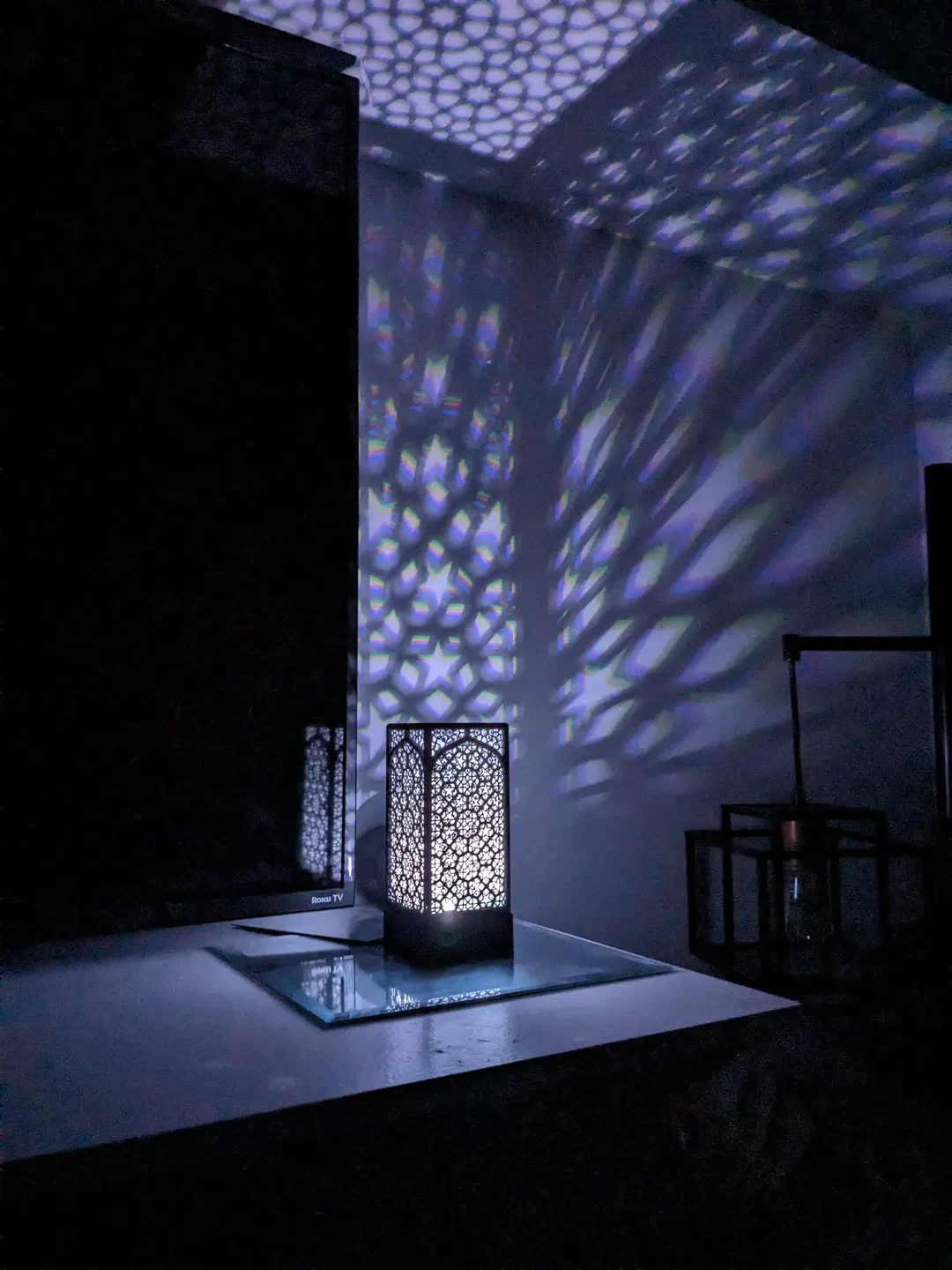

Ажурная лампа Джали XVI века
Меня вдохновила могольская джали 16-го века (пробитая оконная ширма), выставленная в нью-йоркском Метрополитен-музее. Таким образом, я воспроизвел два разных исламских геометрических узора во что-то более простое для печати и освещения с помощью одного RGB-светодиода WS2812B.
Обратите внимание, что первые 2 слоя каждого из 5 «джали», а также «базовая оболочка» были напечатаны белым PLA, чтобы лучше отражать свет внутри проколотой камеры. Кроме того, я использовал суперклей, чтобы скрепить камеру.
НАСТРОЙКИ ПЕЧАТИ:
НОАК
Высота слоя 0,2 мм
Диаметр сопла 0,4 мм
поддержка не требуется (уже встроена в «базовую оболочку» STL)
ЧАСТИ:
18650 ячейка
Модуль зарядного устройства и защиты литиевой батареи TP4056
MT3608 Повышающий регулируемый импульсный повышающий преобразователь постоянного тока
6x6 3,1 мм-13 мм SPST мини-микро-мгновенный тактильный кнопочный переключатель на печатной плате
7x7 6-контактный микропереключатель с блокировкой
Разъем USB 3.1 типа C, 16-контактный адаптер для тестовой печатной платы
8-контактный разъем DIP IC
ATTINY85V 8-и контактный DIP-микросхема
Резистор 470 Ом
WS2812B Лента светодиодная, IP30, 60LED/м
Перфборд
Проволока
Четыре винта M3x6 с полукруглой головкой.

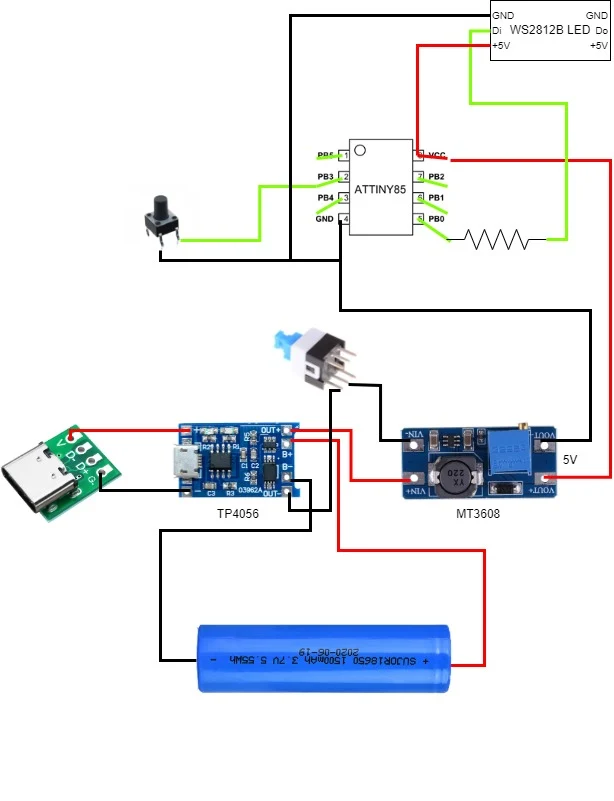

СХЕМА ЦЕПИ:
