Yamaha THR - держатель аккумуляторной батареи

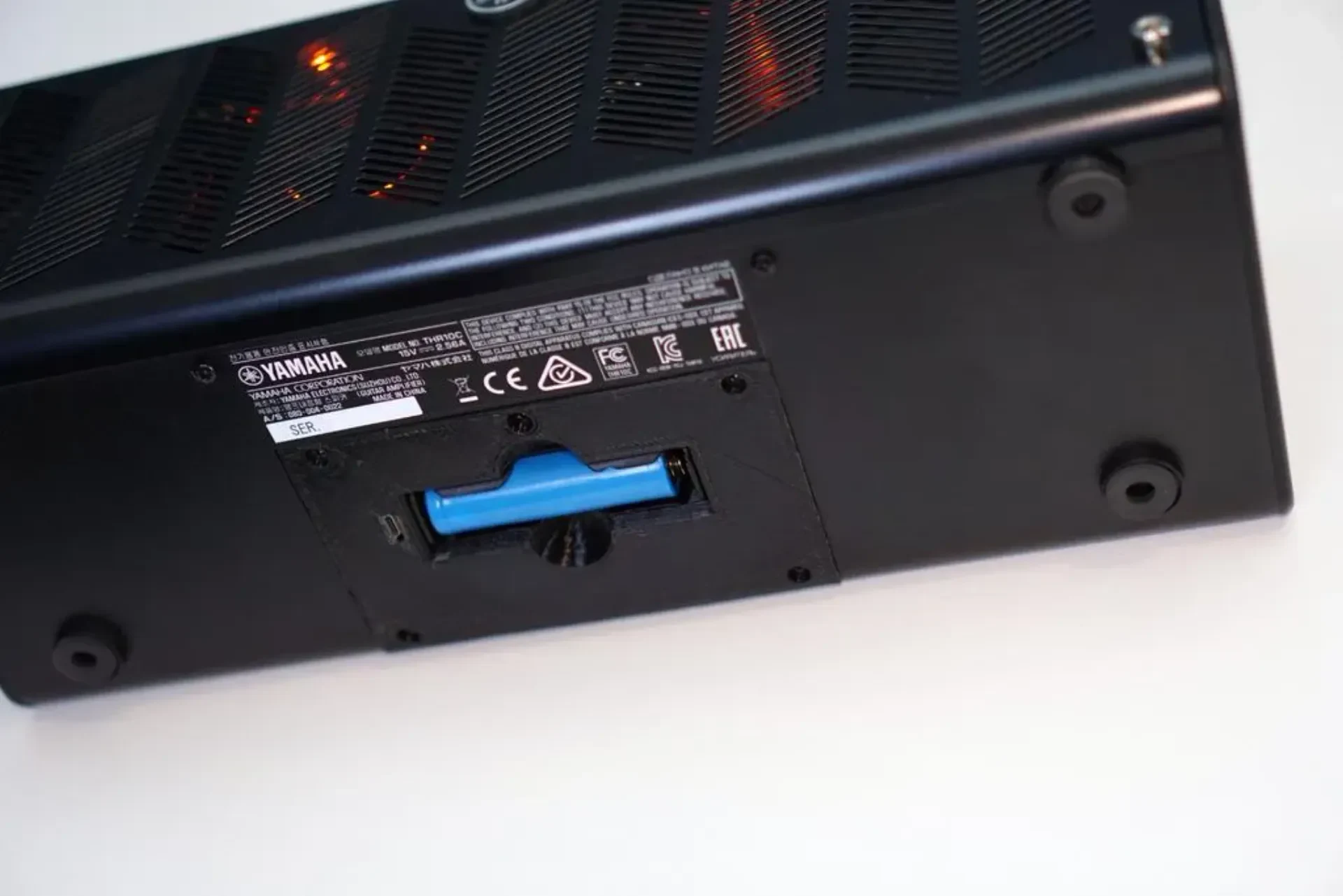

Это сменный держатель батареи для портативных усилителей Yamaha THR линейки THR5 и THR10. Этот держатель был разработан специально для моего THR10C, но он должен заменить держатель батареи 8xAA любого усилителя линейки THR.
Эта модификация позволяет использовать ваш усилитель в портативном режиме без необходимости замены батареек! Просто зарядите его снова, используя порт micro-USB внизу. С хорошей батареей этой установки хватит на более чем 5 часов игры!
Причина использования открытой батареи заключается в возможности как внешней зарядки, так и легкой замены старых батарей 18650.
Смело выкладывайте свои распечатки!
Настройки печати
Печать с хорошей поддержкой всех свесов!
Пост-печать

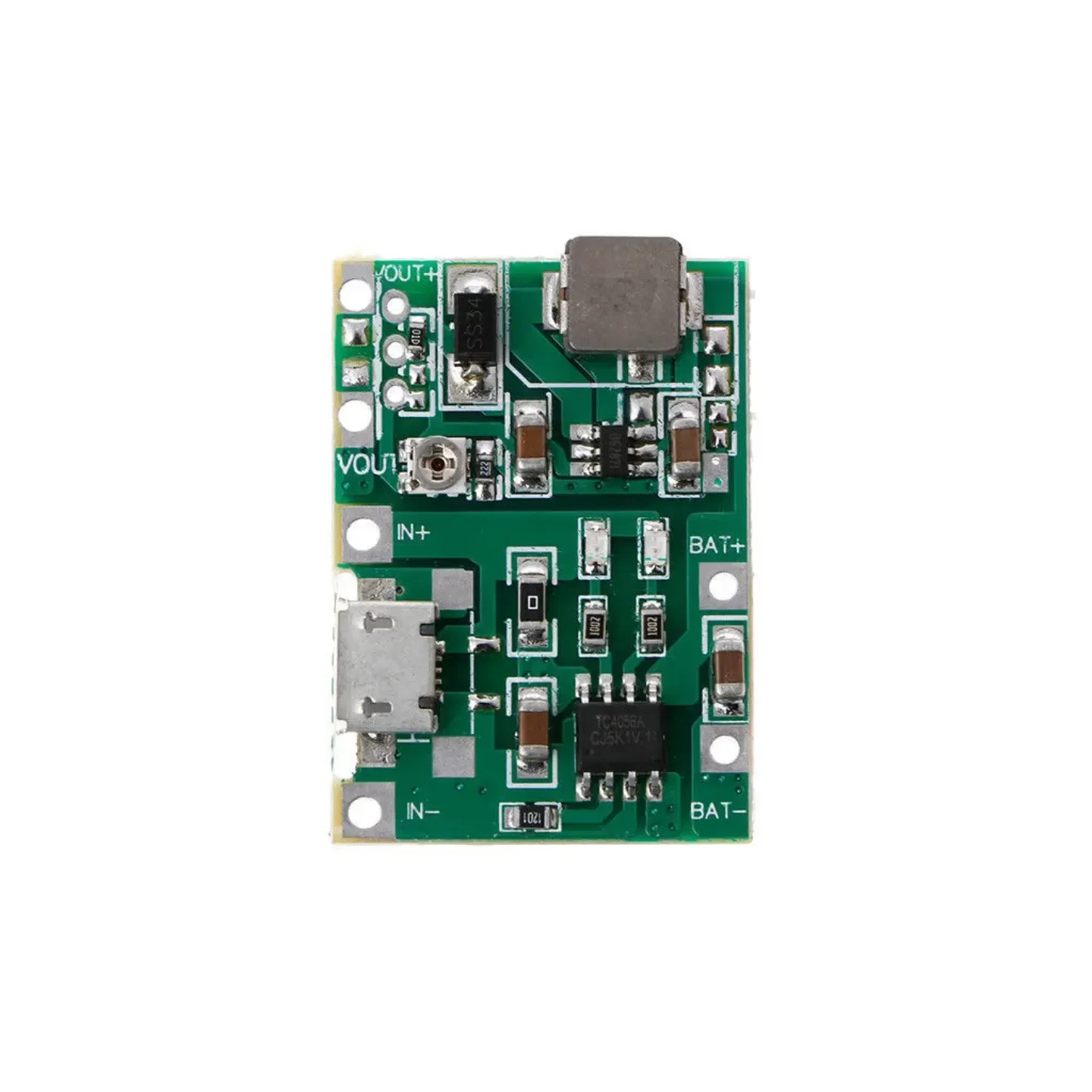

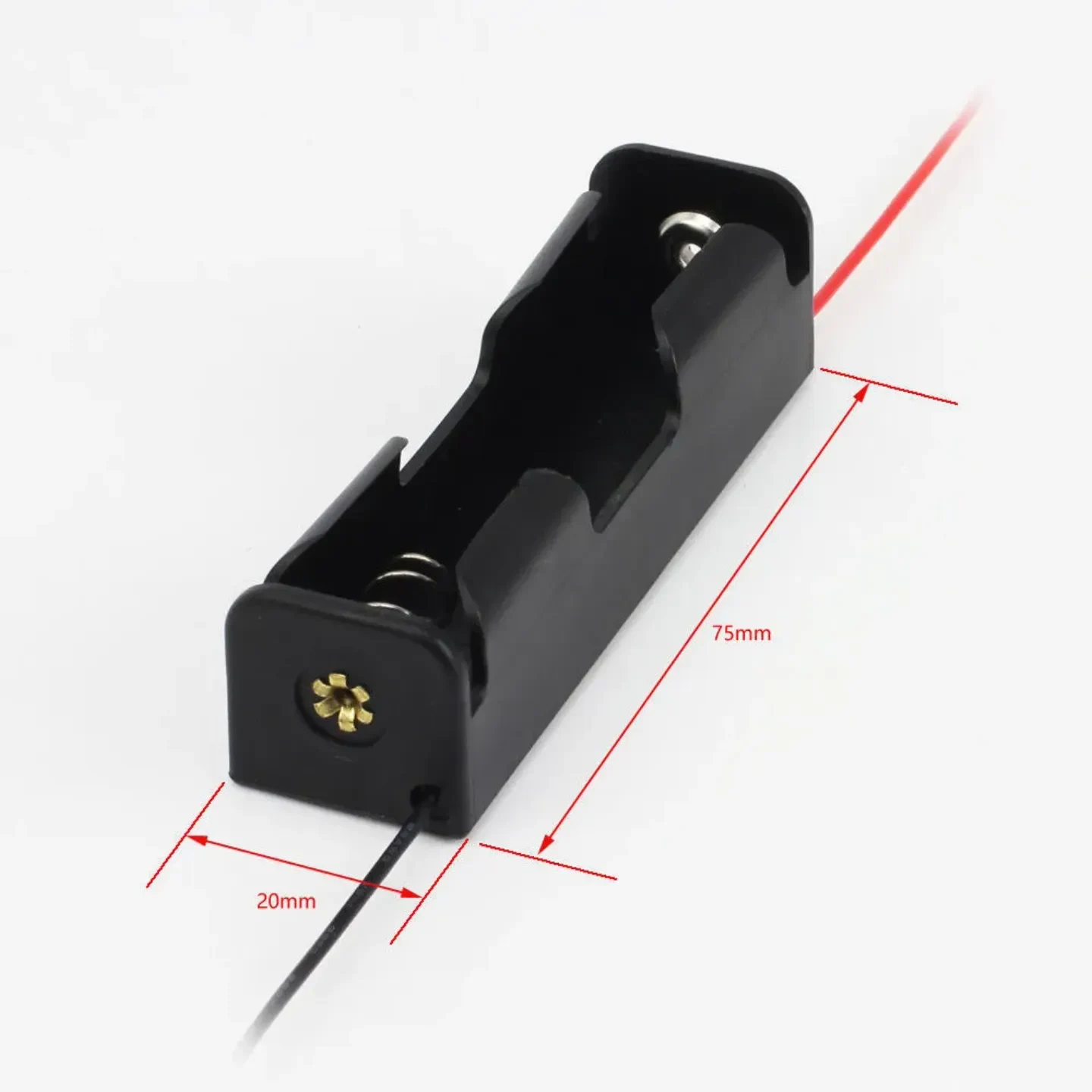

Этот держатель предназначен для литий-ионного аккумулятора 18650 (3,7 В) и его держателя, как показано на рисунке выше. Он заряжается и преобразуется в 12 В для усилителя с помощью повышающего модуля постоянного тока, как показано на рисунке выше. (Убедитесь, что напряжение установлено правильно!)
После того, как все компоненты смонтированы и подключены, сделаны некоторые завершающие штрихи. Он должен подходить к оригинальным винтам без каких-либо модификаций усилителя.
Как я это разработал
Это мой оригинальный дизайн, и я также опубликовал исходный файл (файл Rhino .3dm и .stp), который позволит вам при необходимости изменить держатель.
