Стерео Bluetooth-динамик

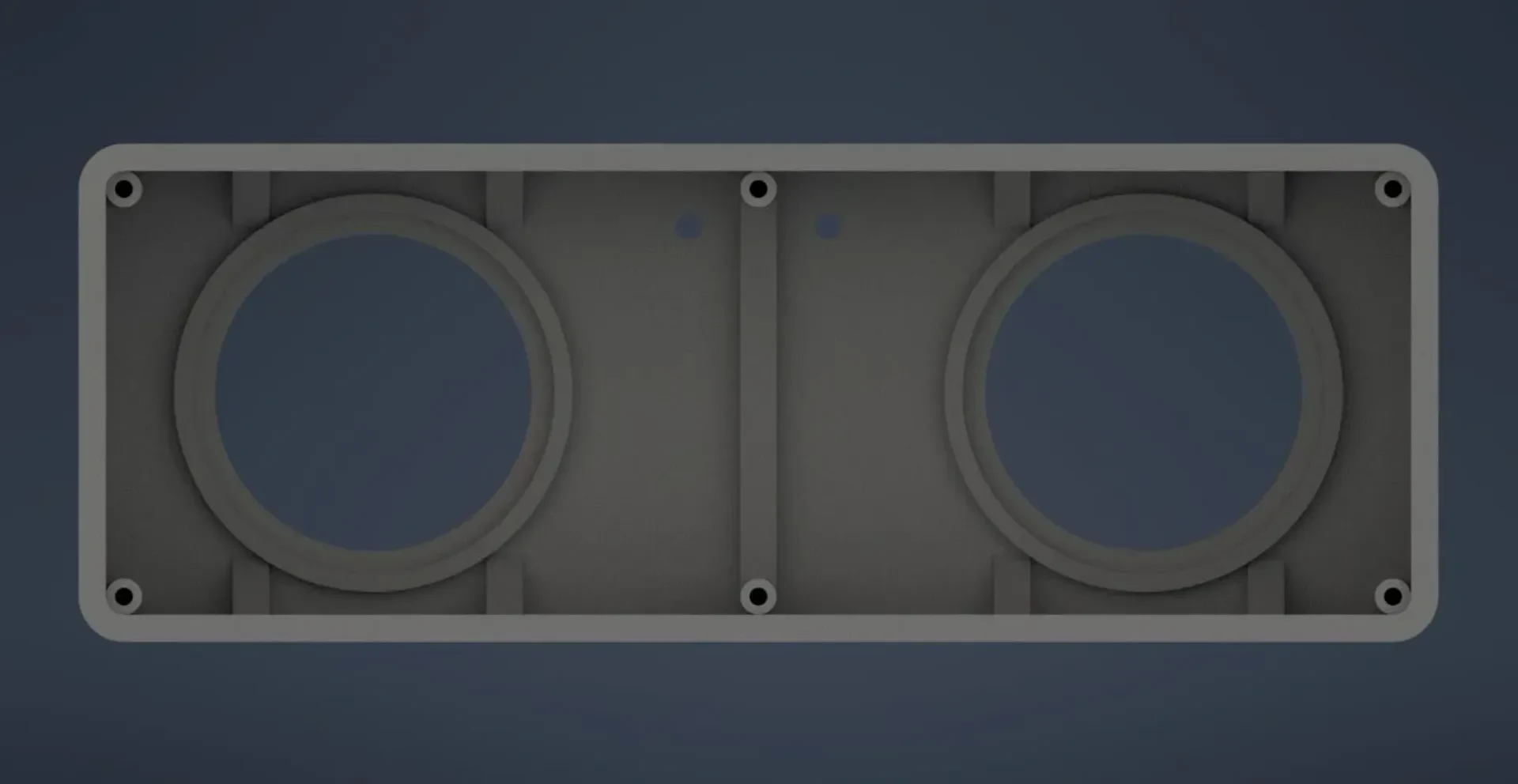

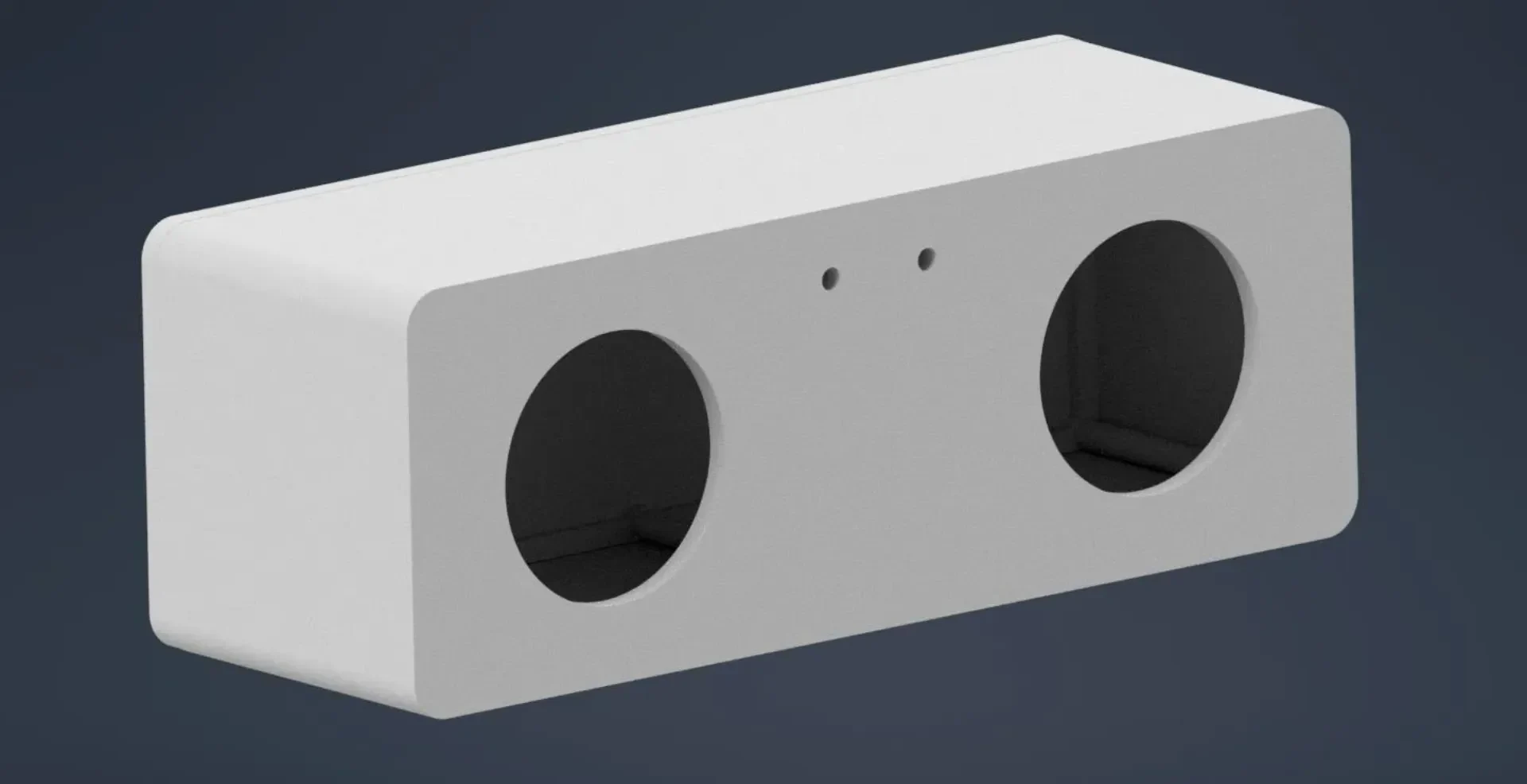

Это напечатанный на 3D-принтере вариант https://www.instructables.com/Portable-Bluetooth-Speaker-Made-From-Scrap-Wood/. Вы можете следовать тому же руководству, поскольку корпуса практически идентичны (я использовал одинаковые размеры). Два отверстия на передней стороне предназначены для светодиодов состояния (одно для модуля Bluetooth, второе для модуля зарядки).

Детали и модули:

— 2 динамика диаметром 40 мм.
— Усилитель PAM8403 мощностью 2x3 Вт и аудиоприемник Bluetooth 5 В
или модуль усилителя Bluetooth 5 В
— Зарядный модуль TP4056 с защитой аккумулятора и портом USB-C.
— Модуль повышения постоянного тока MT3608 или другой повышающий преобразователь 5 В.
— Литиевая батарея на ваш выбор (пакетный элемент 18650 или меньше)
— Переключатель (10мм*15мм)
— 2 светодиода: белый для индикации включения и красный для индикатора зарядки
— 2 конденсатора 1000 мкФ 6,3-16 В
— 2 резистора по 10 кОм и 2 конденсатора по 220 нФ для RC-фильтра верхних частот (это необязательно, он удалит частоты ниже 70 Гц, чтобы снять некоторую нагрузку на динамики, поскольку они не могут воспроизводить что-либо ниже)

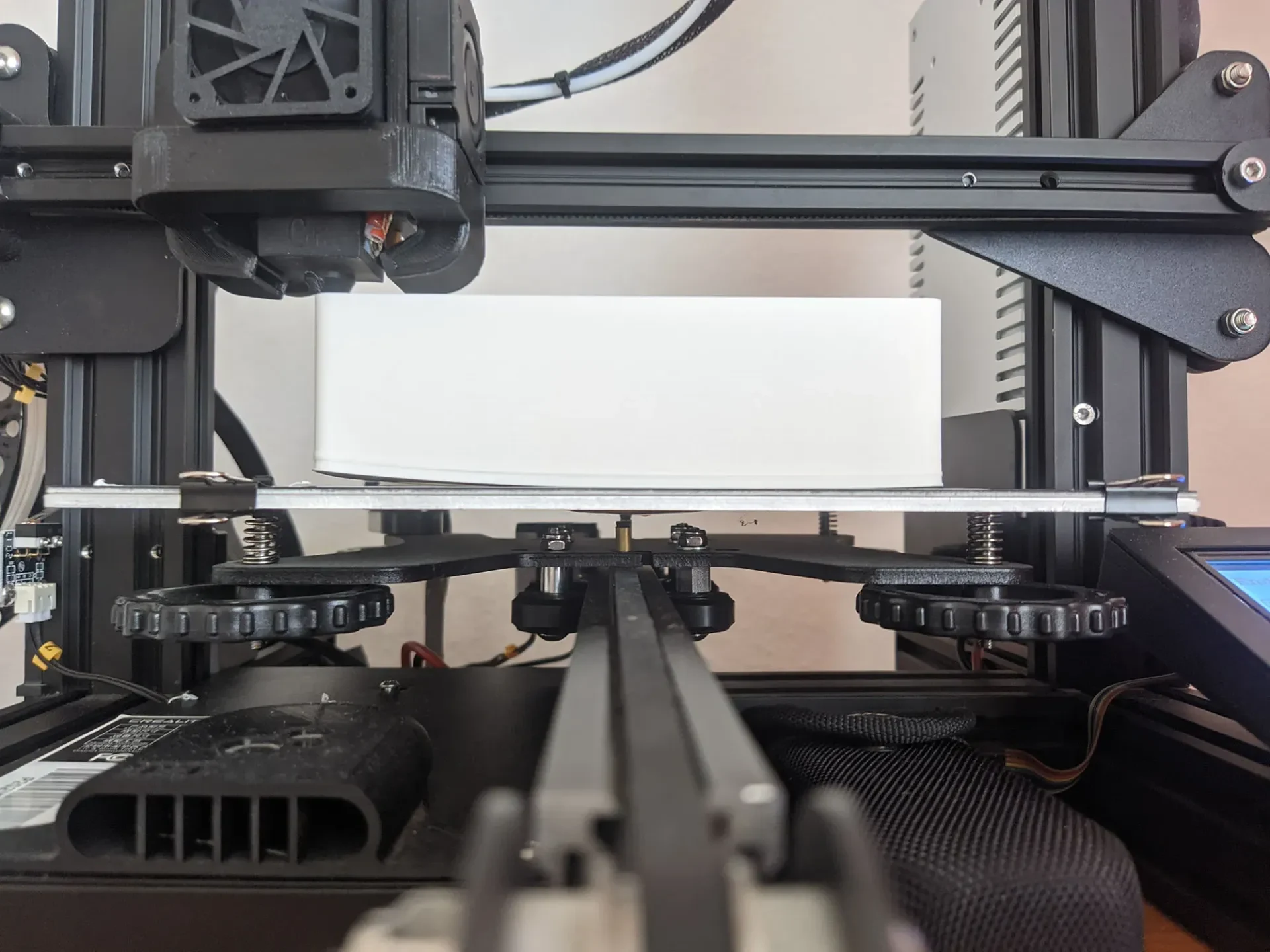

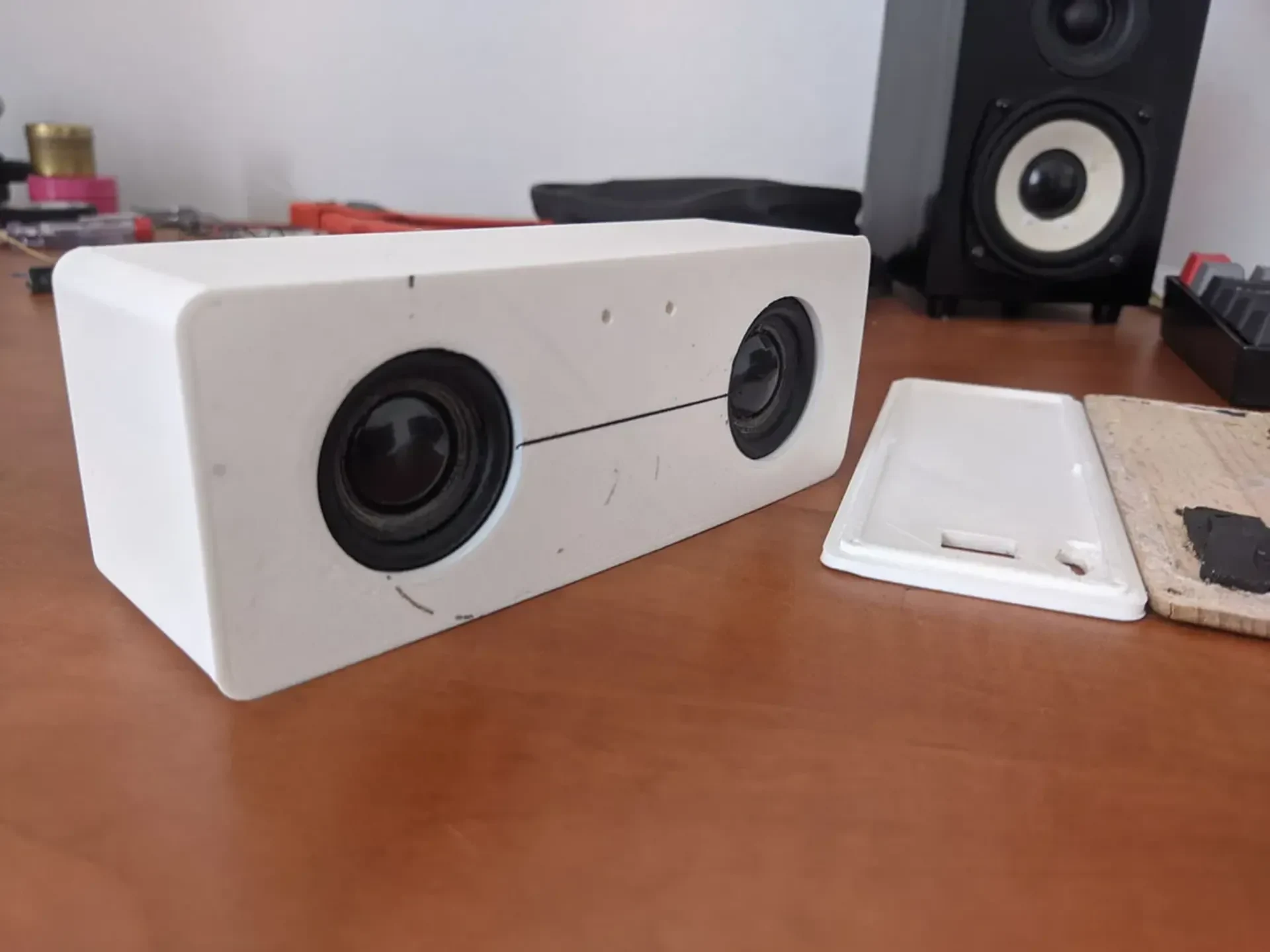

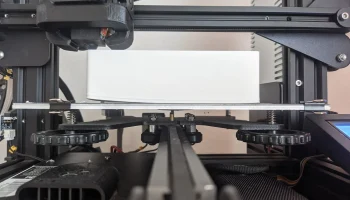

Печатается без подставок при 100% заполнении. Распечатайте его с плотом, п��тому что мой приподнят с кровати с одной стороны. Черная линия на передней панели — это потому, что мне было лень чистить нагревательный стол, я все равно собираюсь покрасить весь корпус (поэтому я напечатал его белым). Я использую динамик для своего семинара в том виде, в каком он есть, я закончу его, когда у меня будет больше времени.

120 г, время печати около 15 часов при высоте слоя 0,2 мм и 100% заполнении.
