Параметрическая научно-фантастическая коробка
Мне нужна была классная коробка для некоторых аккумуляторов, которые я собираю, и я нашел эту конструкцию в Интернете.
Чтобы использовать ее так, как я хотел, я не мог использовать исходную модель, поэтому в основном воссоздал ее в Fusion360. Вы можете настроить внутренние размеры с помощью параметров, но некоторые узоры и фаски могут сломаться, потому что я не смог найти хороший способ идеально отрегулировать все.

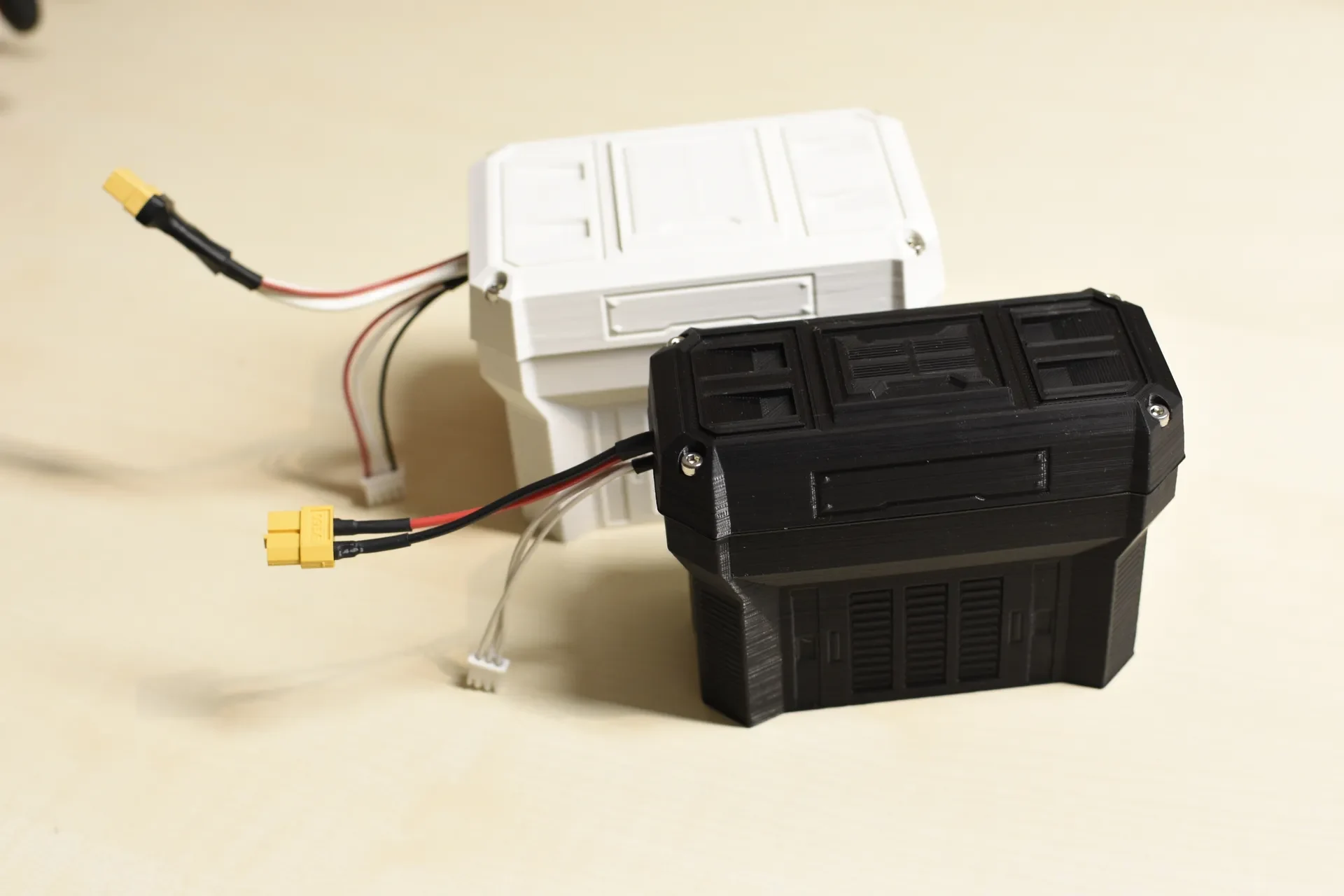

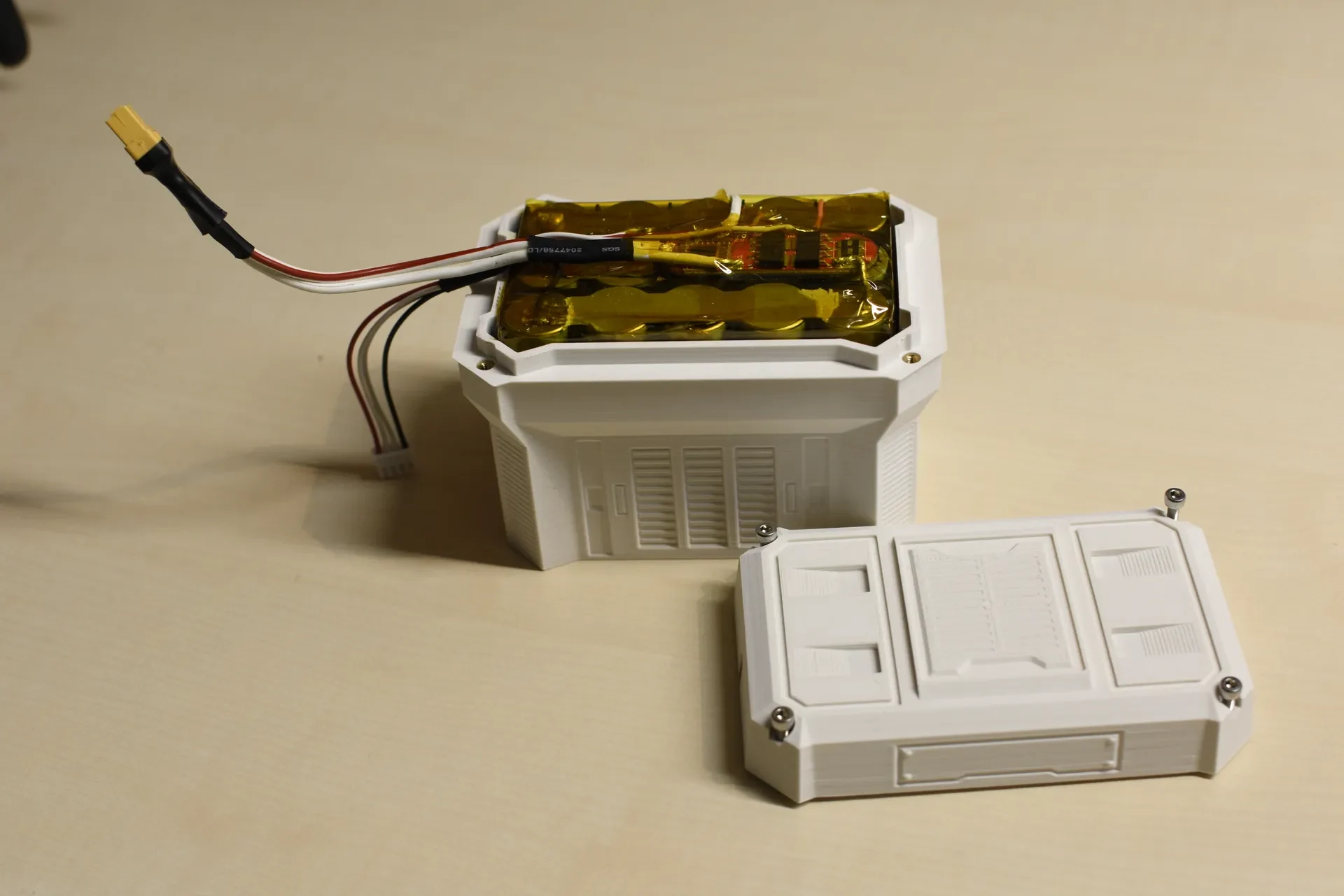

Файлы содержат большую коробку, котор��ю я использовал для аккумуляторного блока 3s5p 18650 с внутренними размерами 98x60x80 мм, и коробку поменьше, которую я использовал для блока 2s5p с внутренними размерами 98x40x80 мм.
Если вам нужна помощь в чем-либо, просто напишите мне.
Дополнительные части:
4*M3 вставки для термофиксации
4 * винты M3x18 мм
Для крепления к чему-либо еще сзади есть два отверстия для винтов M5 с плоской головкой, к��торые можно ввинтить во что-нибудь изнутри.
Для печати:
Коробке не нужны опоры, но вы можете добавить их на крутых участках с каждой стороны.

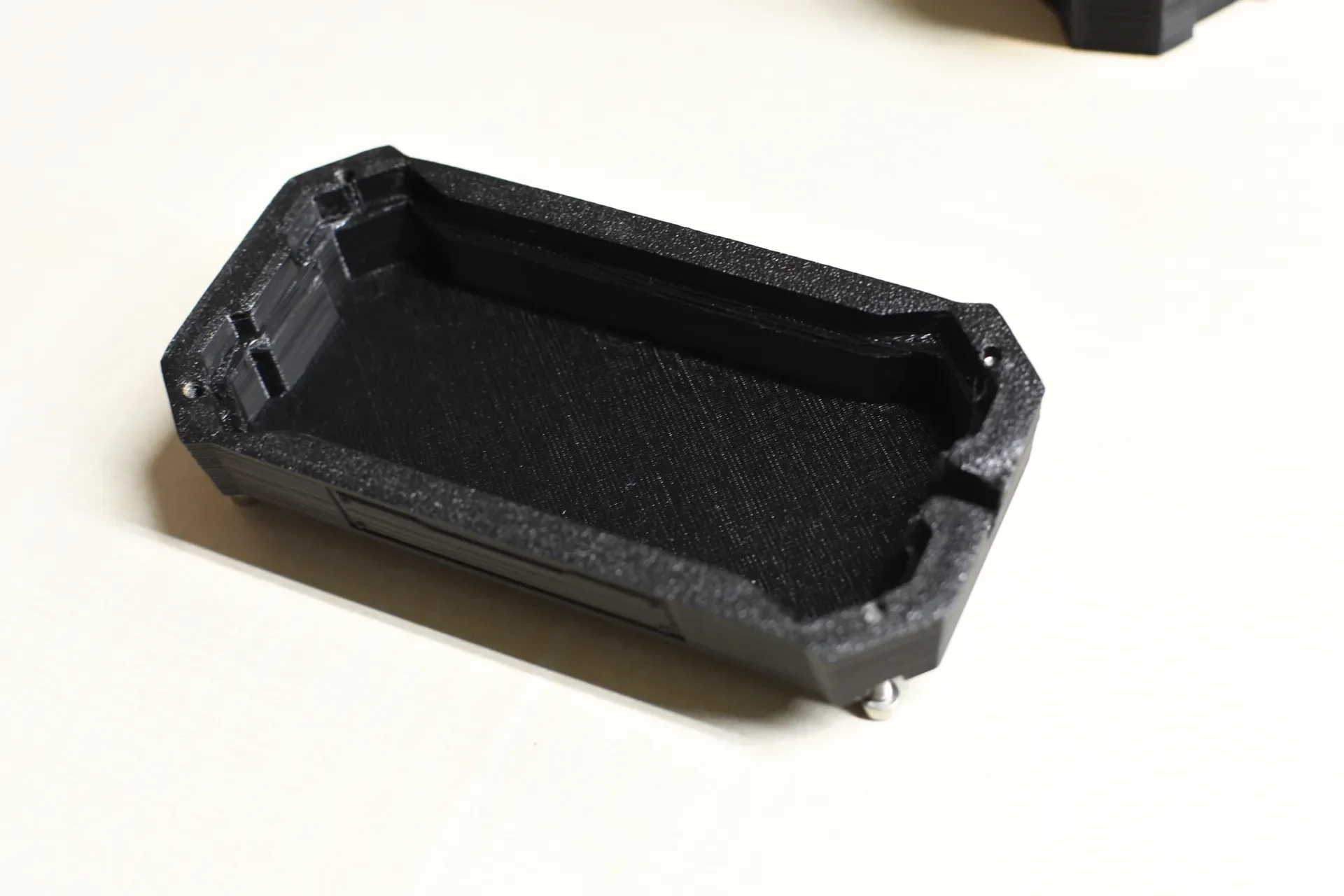

Крышка напечатана лицевой стороной вверх и имеет довольно большие перемычки и выступ по краю. Лучший способ печати — использовать опоры для деревьев Curas. Никаких проблем у меня не было, все получилось одним куском.
