Портативный корпус для проекта LiPo AmpRipper 3000, 7800 мА
Просто небольшой USB-аккумулятор, который я нарисовал и напечатал на 3D-принтере. Корпус рассчитан на три литий-ионных элемента 18350 (ПАРАЛЛЕЛЬНО ПОДКЛЮЧЕННЫХ) и AmpRipper 3000 v1.0 от Kickstart Design (ссылка ниже).

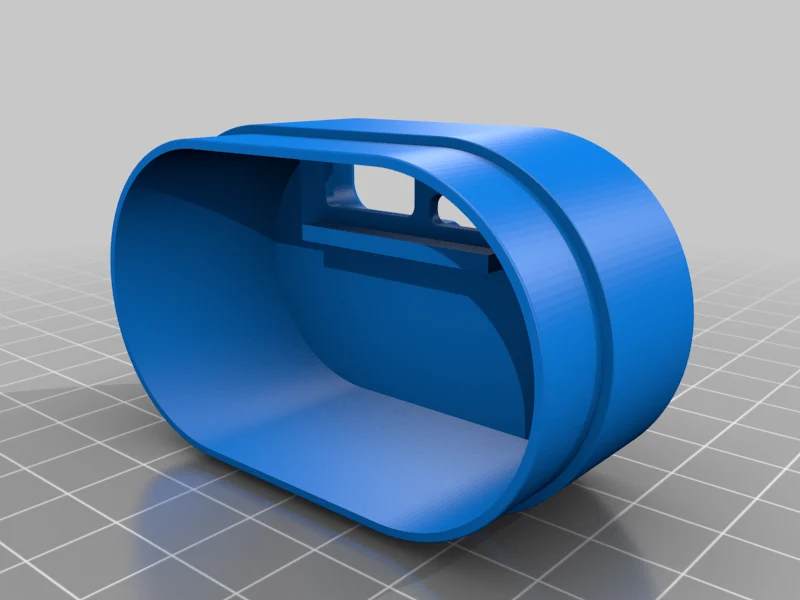

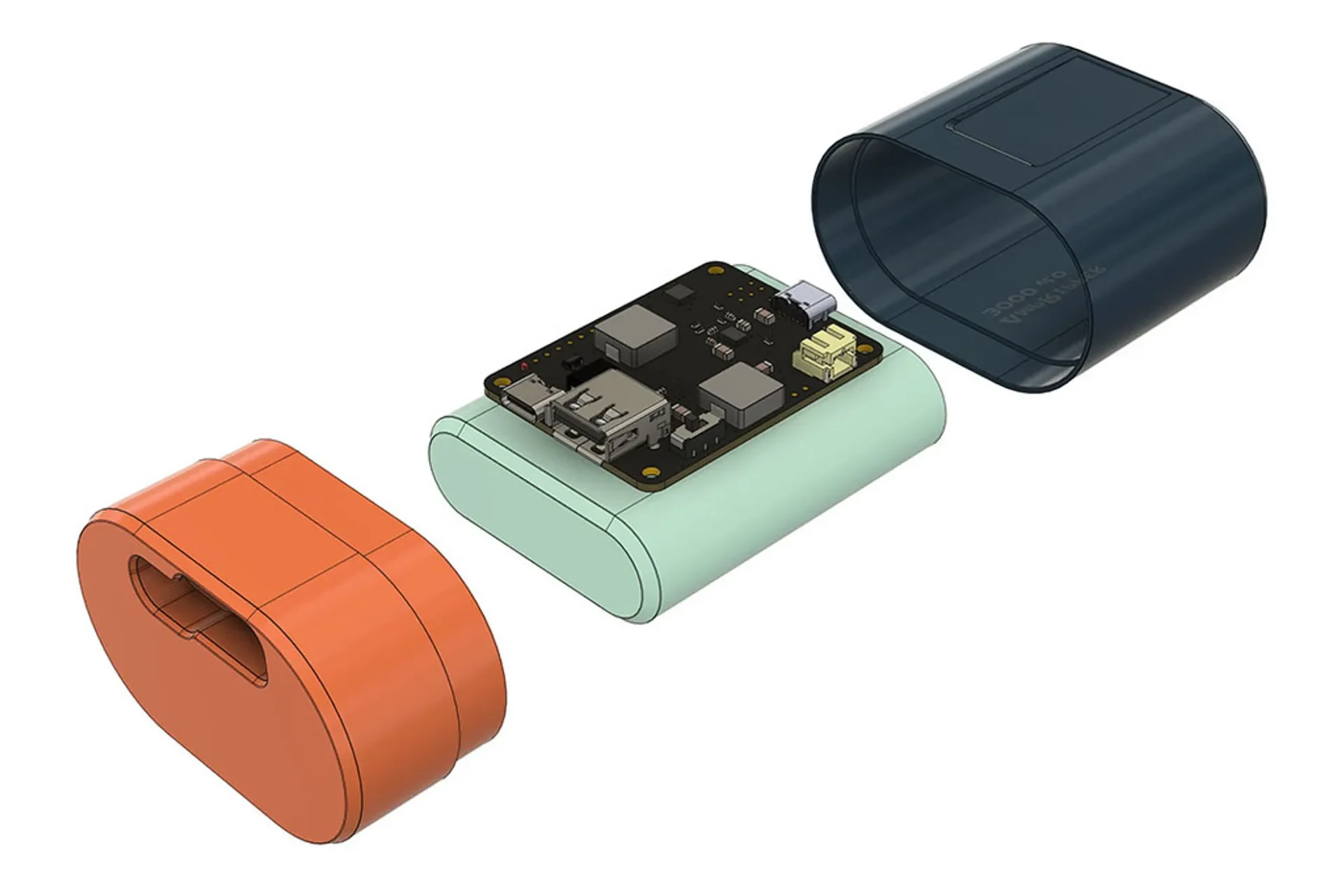

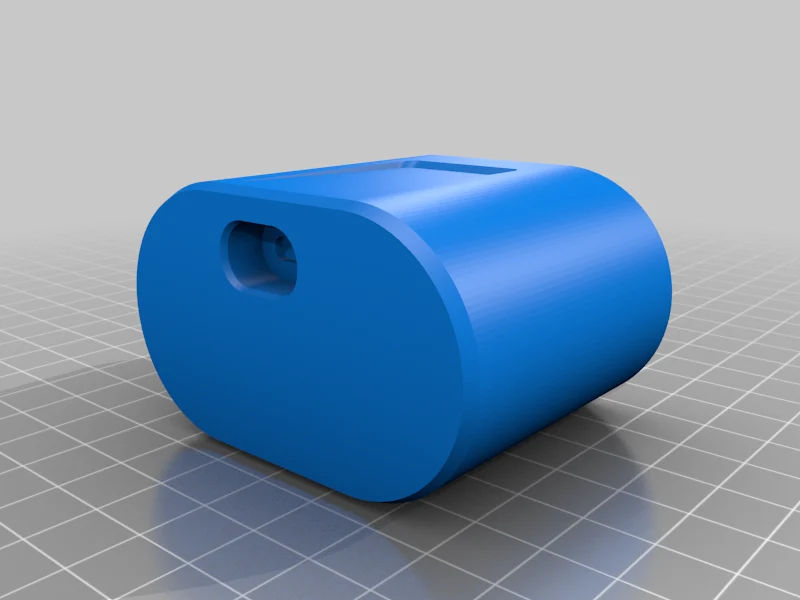

Сборка очень проста. Сначала подключите аккумулятор к Ampripper и вставьте порт USB-C в основной компонент корпуса, пока зажимы не войдут в монтажные отверстия платы. Затем с помощью трения установите компонент верхней части корпуса.
AmpRipper 3000 v1.0: https://www.kickstart-design.com/our-products/p/amp-ripper-3000
Настройки печати
Производитель принтера: Formlabs
Принтер: Formlabs Form 2.
Рафты: не имеет значения
Поддерживает: Нет
Разрешение: любое разрешение подходит
Заполнение: рекомендуется 100 %
Нить/смола: подойдет любая нить. Подойдет любой материал, но я рекомендую что-нибудь немного гибкое (чтобы зажимы не сломались).
Примечания. Дизайн подходит для 3D-печати как по FDM, так и по SLA, и не требует какой-либо поддержки, если печатать непосредственно на столе.
Используемые инструменты САПР и рендеринга
Для проектирования корпуса я использовал Fusion 360. Мне пришлось перепроектировать аккумуляторную батарею, но, к счастью, KSD предоставляет 3D-файлы для AmpRipper, поэтому я просто вставил их в свой файл Fusion и спроектировал на их основе.

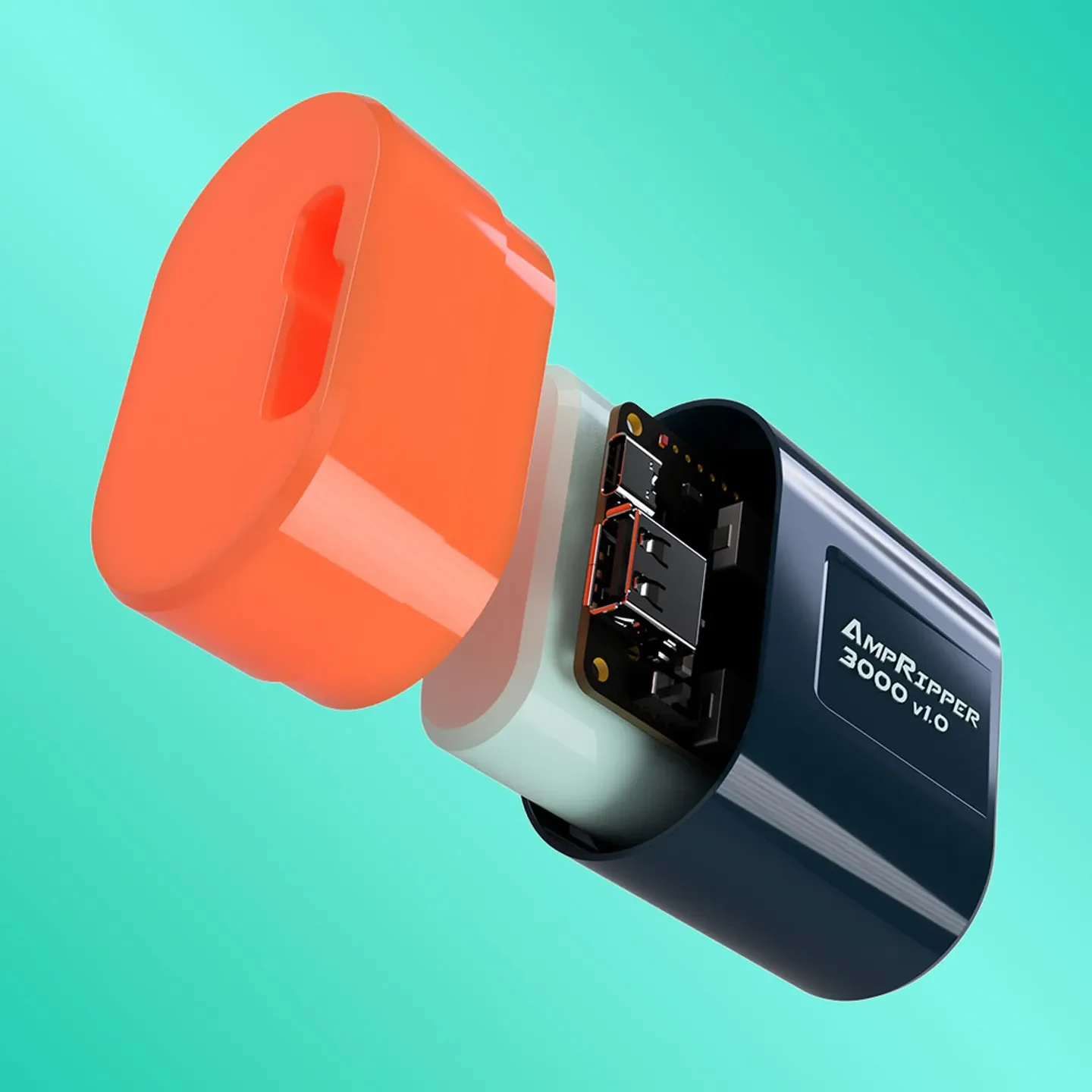

Для создания 3D-рендеринга я снова использовал встроенный рендерер Fusion 360. Мне нравится это в Fusion. Наконец, я доработал рендеры в Photoshop и добавил забавный градиентный фон.
