ESK8-V2

ПРИМЕЧАНИЕ. Я добавлю фотографии платы, как только она будет готова, сейчас у меня есть только детали, поэтому воспринимайте текущие инструкции как свои планы. Я обновлю их и удалю эту заметку, как только все будет готово!

История: В прошлом году я катался на лонгборде между уроками и общежитием и хотел перейти на электрический лонгборд. Но я также хотел сохранить свою текущую доску для тренировок и т. д. Лонгборд обычно стоит около 100 долларов за приличную доску, а аккумуляторные отсеки, которые крепятся под ней, еще 50 долларов или около того.

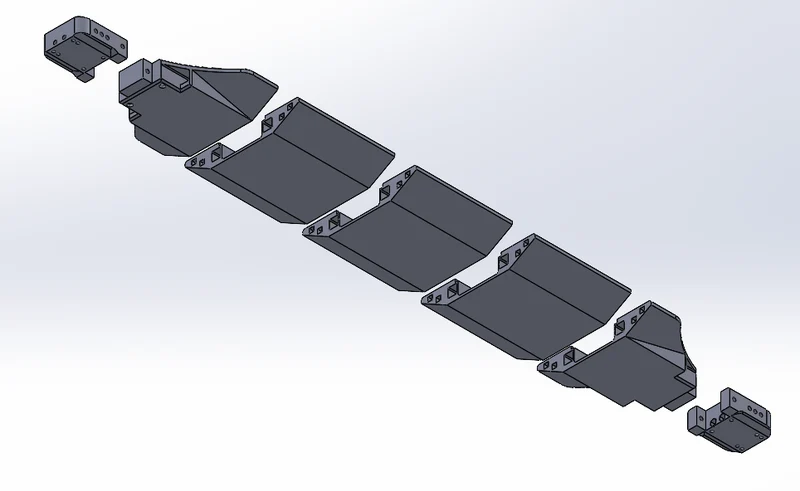

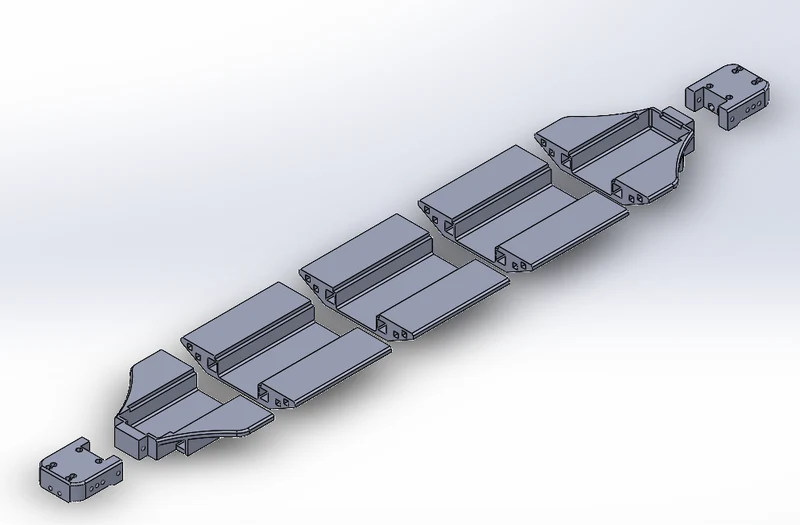

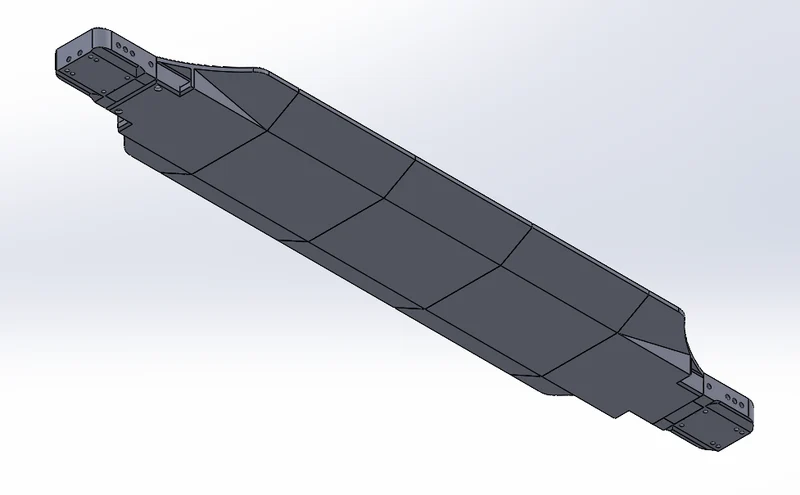

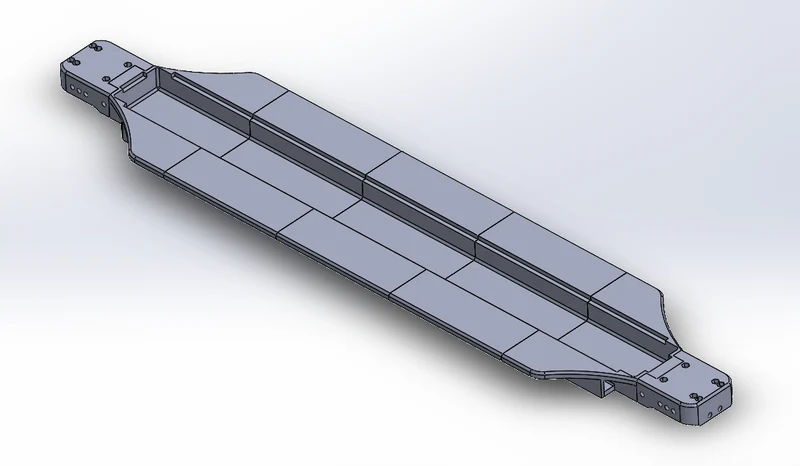

Это моя вторая конструкция. Первый был почти идентичен, за исключением того, что корпус открывался снизу. Это был более слабый дизайн, и после распечатки одной из средних частей его протестировали. Я не был уверен, что это сохранит электронику в безопасности. Если кого-то заинтересует, могу выслать файлы. Но эта конструкция, на мой взгляд, гораздо надежнее. Хотя для этого требуется секция без липкой ленты в середине платы или, по крайней мере, чтобы вы могли удалить ленту для доступа к электронике.

Плюсы и минусы: После всего этого я понял, что 3D-печатная плата со встроенным корпусом будет намного дешевле, настраиваемой и потенциально тоньше. Вот сравнение:

Стоимость: я потратил 60 долларов на 3 катушки Amazon Basics PETG (всего израсходовано около 2,5 кг), потратил 25 долларов на стальные трубы из домашнего склада, а также еще 10 долларов на оборудование. Таким образом, в целом этот вариант стоит чуть больше половины цены.
Толщина: около 1,5 дюйма, в то время как корпус, который я бы получил (https://www.mboards.co/collections/enclosures/products/mboards-xl-battery-and-esc-enclosure), имеет толщину 40 мм (1,57 дюйма), не считая прокладки и толщины платы ½-¾ дюйма. Так что эта плата определенно намного тоньше.
Вес: в доске используется 2,5 кг нити, а общий вес стальных трубок составляет около фунта. Все это вместе с оборудованием весит чуть менее 7 фунтов. Дека из mBoards и корпус будут весить чуть больше 5 фунтов с оборудованием, которое я вижу в Интернете. Таким образом, этот вариант весит больше (1,7 фунта), но не настолько, чтобы меня отпугну��ь.
Deck Flex: Я уверен, что вы можете себе представить, судя по стальным стержням… эта доска не имеет никакой гибкости. Что может быть хорошо и плохо. Одна из причин, по которой доски с наддувом такие плавные в катании, — это гибкая бамбуковая дека. Он действует как амортизатор и не переносит каждую малейшую неровность прямо на ноги. С другой стороны. По мере того, как вы едете быстрее, лучше взять жесткую и более устойчивую колоду. Вот почему любители скоростного спуска на лонгборде используют доски из углеродного волокна или стекловолокна, обернутые пенопластом. В результате получается легкая и очень жесткая доска. Лично я собираюсь использовать мягкие колеса (может быть, пневматические) и надеюсь на лучшее.
Время: учитывая, что время печати составл��ет более 12 дней, это отнимает гораздо больше времени, чем покупка колоды и ограждения. У меня было свободное время для печати в фоновом режиме во время работы, так что это не было проблемой, но все равно имейте это в виду.

Инструкции по печати: Мой рост 6 футов 3 дюйма, я вешу 230 фунтов (250 фунтов с рюкзаком), поэтому я спроектировал эту доску как можно более прочной. Я использовал профиль по умолчанию для высоты слоя качества 0,15 в Prusaslicer. Затем увеличил периметры до 5 и убедился, что заполнение составляет 15% гироида.

Люди с более легким весом, вероятно, смогут печатать с обычными 2 или 3 периметрами и заполнением 10-15%.
Люди с большим весом могли бы добавить еще один или два периметра, но я готов поспорить, что мои настройки печати достаточно надежны для любого.
Имейте в виду, что толщина оболочки детали придает большую часть ее прочности, а не заполнение, и что падение толщины заполн��ния ниже 10% может привести к более слабым отпечаткам, поскольку при сжатии оболочка не поддерживает.
Я настоятельно рекомендую использовать значение 0,15, чтобы получить лучшее соединение слоев и заполнение гироида, чтобы обеспечить хорошую прочность во всех направлениях. Это видео от CNC Kitchen отлично подходит для тех, кто пытается создавать качественные отпечатки https://www.youtube.com/watch?v=AmEaNAwFSfI&list=PLEOQTmIWJ_rmoqdFUCgKrNu_BsMVB7e1V&index=16
Я также рекомендую печатать только по одной детали за раз, чтобы в случае сбоя вы потеряли сразу меньше.

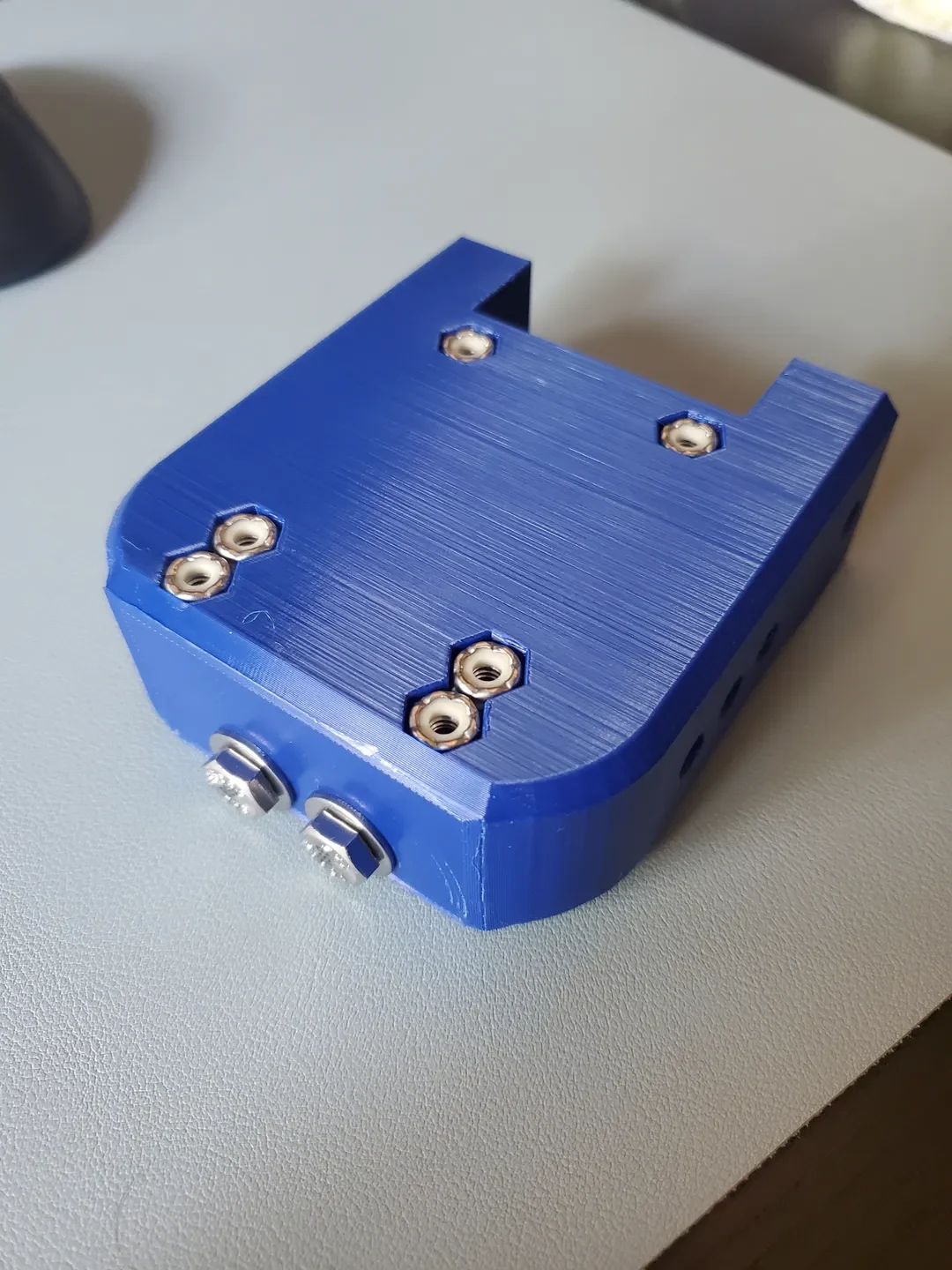

Что распечатать: вам нужно будет распечатать 2 — грузовик.
