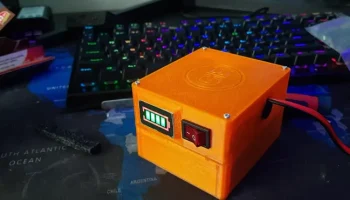

Модульный мини-ИБП 12 В 3S

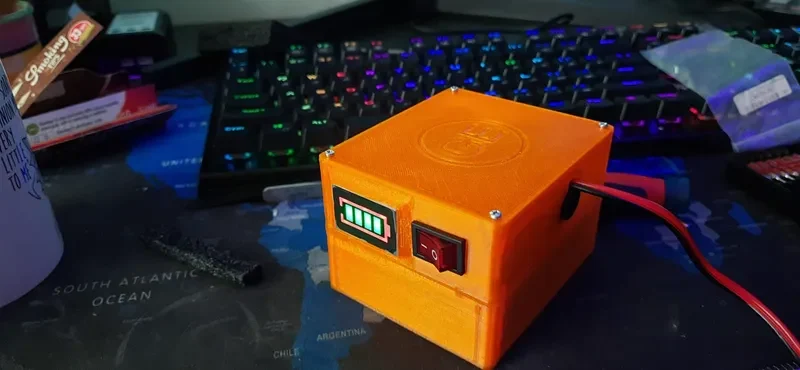

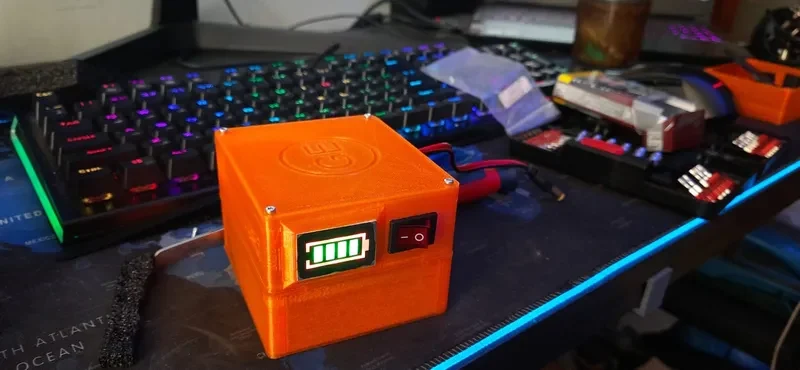

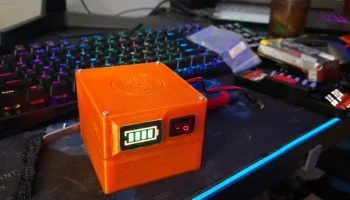

Это простая коробка, которую я создал для мини-ИБП, который используется для питания моего Wi-Fi-маршрутизатора и камеры видеонаблюдения во время отключения электроэнергии.

Коробка спроектирована модульной. Нижнюю часть, в которой расположены ячейки 18650, можно ставить друг на друга, чтобы добавить больше параллельных ячеек, увеличивая емкость по мере необходимости.

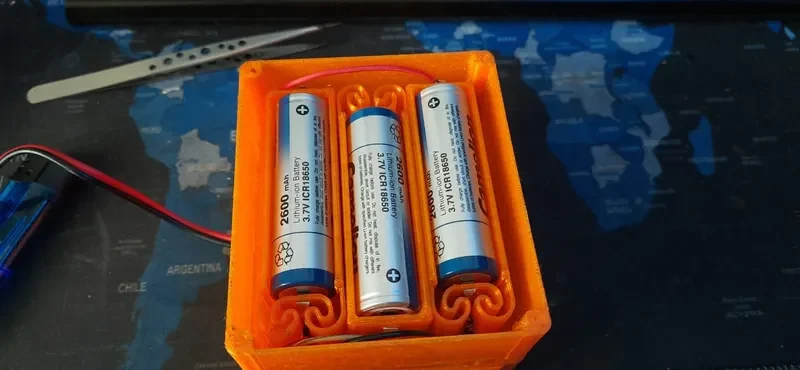

Держатель 18650, который я использовал, представлял собой модификацию гибкого держателя для батарей, подходящего для элементо�� 18650. Требуется вставить только никелевую полоску толщиной 4 мм как для анода, так и для катода с припаянным к полоске проводом.

Вам понадобится следующее:
1. 3 аккумулятора 18650. (Добавьте больше параллельно, чтобы увеличить емкость)

2. 1x HW-544 3S 60A BMS.

(Ссылка: https://www.aliexpress.com/item/1005006063247992.html)

3. 1x XL4015 DC-DC CC/CV Модуль понижающей платы для зарядки литиевой батареи.

(Ссылка: https://www.aliexpress.com/item/1005005644043024.html)

4. 1 модуль индикатора уровня заряда батареи 1S-8S.

(Ссылка: https://www.aliexpress.com/item/1005005161413704.html)

5. 1 кулисный переключатель KCD1-104, 4-контактный SPST.
(Ссылка: https://www.aliexpress.com/i/32612054550.html)

6. 1 розетка постоянного тока для крепления на панели, 5,5 × 2,1 мм.

(Ссылка: https://www.aliexpress.com/item/33021521630.html)

7. 32 винта M2x8.

8. Никелированная полоска толщиной 4 мм для держателя батареи, которая вставляется на катод и анод каждой ячейки. (Я нарезала полоску из старой банки из-под кофе)

9. Разъем 5,5*2,1 мм для кабеля питания 12 В постоянного тока.

(Ссылка: https://www.aliexpress.com/item/1005005761340771.html)

10. 2x KF-128-2P 2-контактный клеммный блок 7,5 мм (опционально для пайки к BMS для зарядки и разрядки, что значительно упрощает сборку/разборку в будущем)

(Ссылка: https://www.aliexpress.com/item/1005006300561330.html)

11. 4 обжимных клеммы с внутренней резьбой FDD 1-250. (Дополнительно для проводов, подключенных к переключателю SPST, для облегчения сборки/разборки)

Инструкции по сборке:

Отрежьте около 15 мм никелевой полоски для каждого полюса каждой батареи.
Вставьте кусочки полоски в 2 отверстия на каждом полюсе держателя батареи.

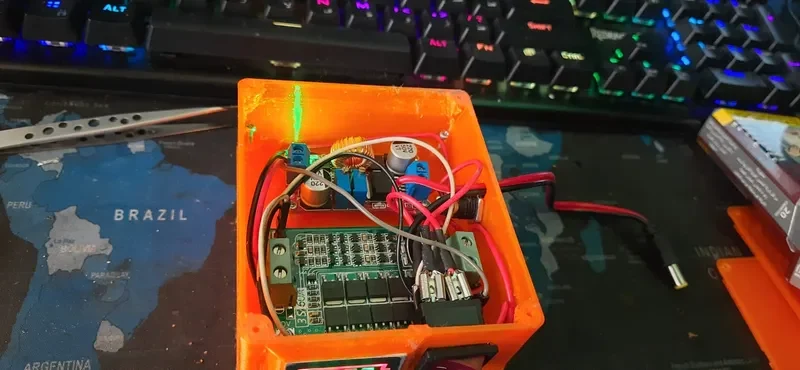

Припаяйте провода к никелевой полоске, чтобы соединить батареи последовательно. Принципиальная схема представлена ​​на прикрепленных изображениях.

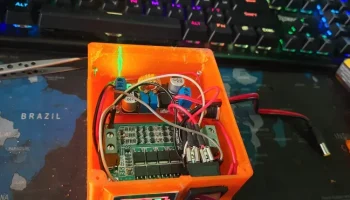

Прикрепите нижнюю часть к верхней части, в которой расположены BMS и XL4015, с помощью 4 винтов M2x8.
Необязательно: сложите больше нижних частей, добавив больше ячеек для увеличения емкости.
Дополнительно: Подготовьте BMS и индикатор уровня заряда батареи, припаяв дополнительные клеммы.
Подсоедините провода, как указано на схеме (обратите внимание, что переключатель подключен к входу XL4015).
Вставьте все на место. Переключатель и индикатор заряда батареи плотно прилегают друг к другу, винты не требуются.

Инструкции по печати:

Никакие опоры не нужны. Прекрасно напечатан на моем Anycubic Vyper с использованием сопла диаметром 0,4 мм и высотой слоя 0,2 мм. Я использовал PETG, но не стесняйтесь экспериментировать с другими материалами.

Вам нужно будет распечатать 2 куска файла Cover.stl, по одному для каждой стороны.

Я включил файл F3d на случай, если кто-то захочет изменить его для различных частей, которые я использовал.
