Мощный внешний аккумулятор QC3.0 с защищенными разъемами

Power Bank большой емкости со специальной конструкцией для защиты USB-разъемов при ношении в сумке или кармане. Достаточно мощный, чтобы использовать его в качестве источника питания для паяльника TS80. Содержит информацию об электронном модуле и инструкции по сборке.

Предупреждение! Если все сделать неправильно, это может сжечь ваш дом!

Не пытайтесь построить это, если вы не знакомы с:

Пайка
Безопасность литий-ионного аккумулятора
Базовая электротехника

Теперь добавлен файл STEP для ремиксов.

Настройки печати

Принтер:

Модифицированный Крафтбот

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,25 мм

Заполнение:

33%

Нить:

Огнезащитная нить любой марки.

Примечания:

Если вы не знакомы с этой темой, сначала погуглите «огнезащитная нить». Выберите нить, которая является ударопрочной и огнестойкой. Оба качества важны для предотвращения пожара при создании любого электрического устройства, способного производить большие токи.

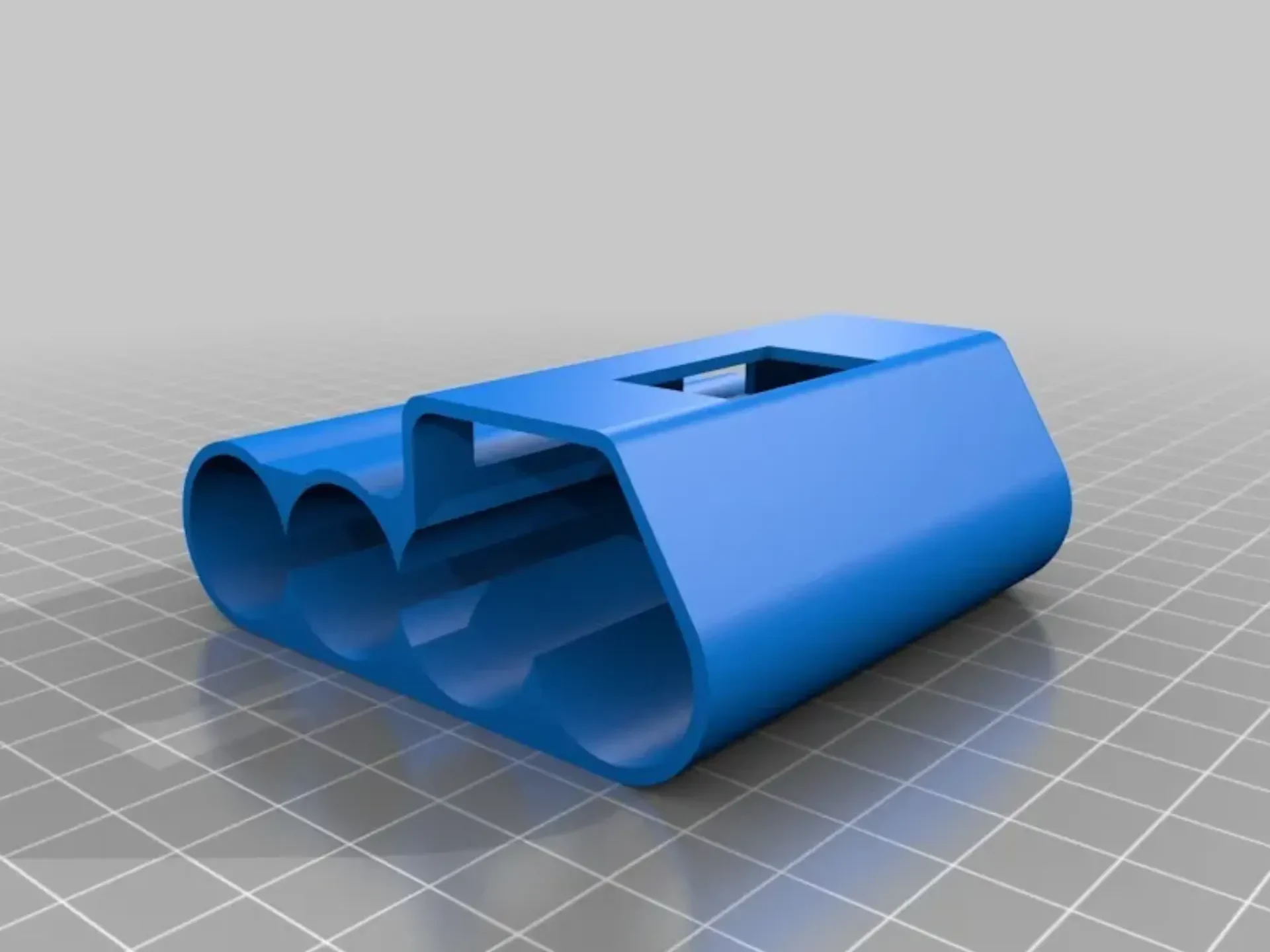

Расположите корпус вертикально, отверстием вверху, крышкой с закругленными краями внизу и плоской вставкой. Для прочности используйте более толстые стенки (~ 1,5 мм), но заполнение не так важно. Для отверстий разъема и ��исплея необходимы некоторые опоры.

Пост-печать

Купить модуль электроники

Погуглите «QC3.0 USB 3,7 В литий-ионный аккумулятор 18650 Модуль быстрой зарядки DIY Power Bank» и купите модуль, который выглядит точно так же, как на картинке ниже.

Купите четыре литий-ионных элемента 18650.

Загуглите «18650» и купите четыре элемента нужной вам емкости (конечная емкость в четыре раза больше). Никакой встроенной защиты не требуется, об этом позаботится модуль электроники.
Важно: покупайте продукцию известного бренда, иначе вы рискуете получить опасность возгорания!

Очистите отпечаток

Удалите подставки и очистите отпечаток

Дополнительно: придайте профессиональный вид — шлифовка, шпаклевка и покраска.

Если вы хотите более профессиональный вид:

Грубо отшлифуйте корпус и крышку.
Нанесите немного шпаклевки для кузова автомобиля (важно, она закроет поры, чтобы поверхность была хорошей для покраски), подождите, пока она высохнет.
Еще раз отшлифуйте наждачной бумагой средней зернистости.
Нанесите немного шпатлевки/грунтовки для пластика и подождите, пока она высохнет.
Отшлифуйте водой и мелкозернистой наждачной бумагой.
Покрасьте любым цветом по вашему выбору, минимум 2 слоя, дайте полностью высохнуть.

Электропроводка

Используйте провода сечением не менее 0,75 мм2 (21 AWG), ток на стороне аккумулятора может достигать 6 А!

Припаяйте провода или приварите никелевые полоски к четырем ячейкам параллельно. Вы можете использовать корпус в качестве держ��теля, чтобы удерживать их на одном уровне во время сварки.
Припаяйте провода к клеммам B+ и B- на электронном модуле. Длина каждого 10 см. Аккумулятор пока не подключайте.
Вставьте модуль электроники в отверстия для разъемов и дисплея. Это плотное прилегание.
Теперь о проводе B+:

Положите корпус со вставленным электронным модулем рядом с аккумуляторами.

Обрежьте провод B+ как можно короче, сохраняя при этом возможность припаять его к положительному выводу батарей.

Припаяйте провод B+ к батарейкам.

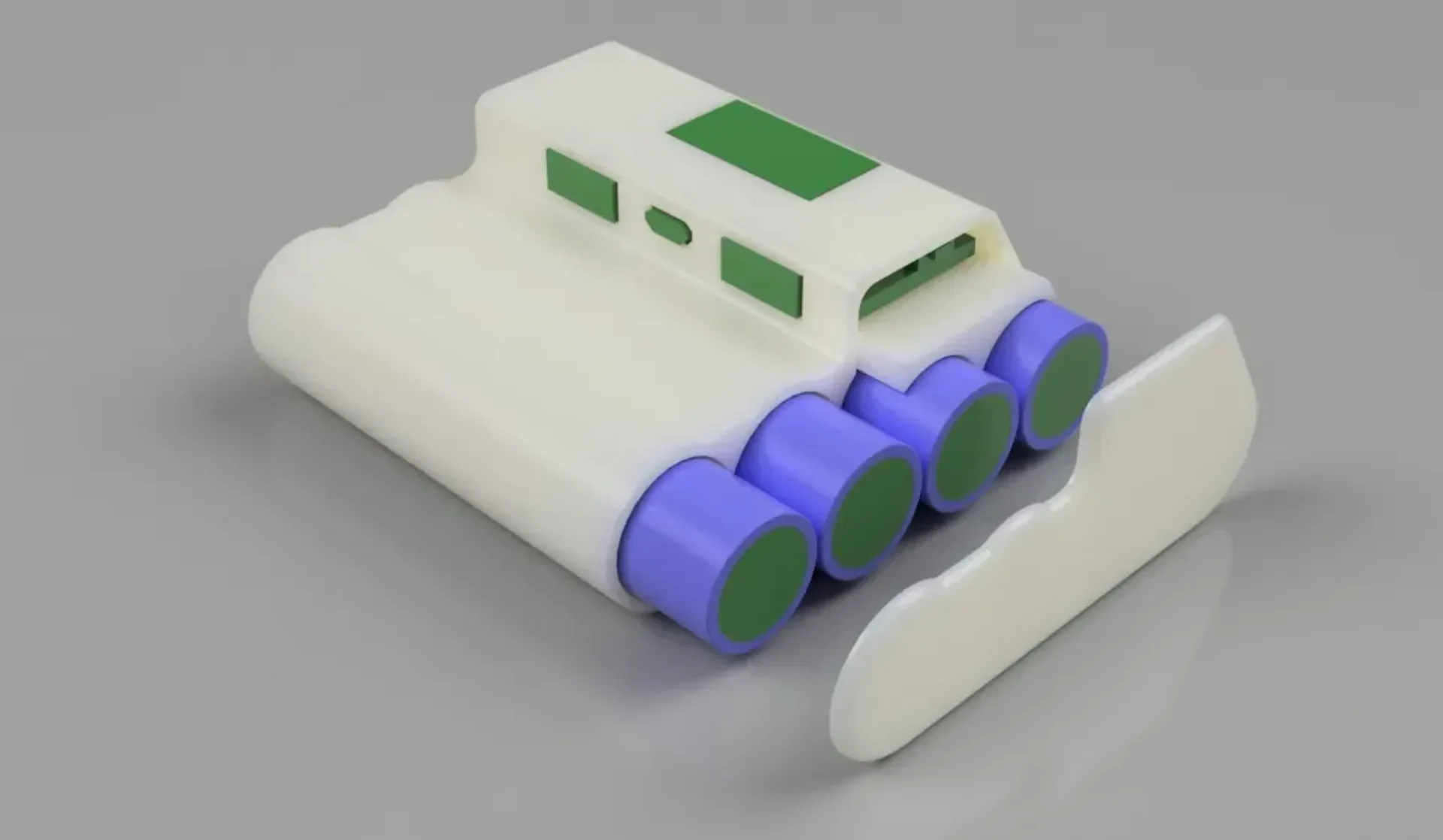

Вставьте батарейки в корпус сначала положительной стороной.

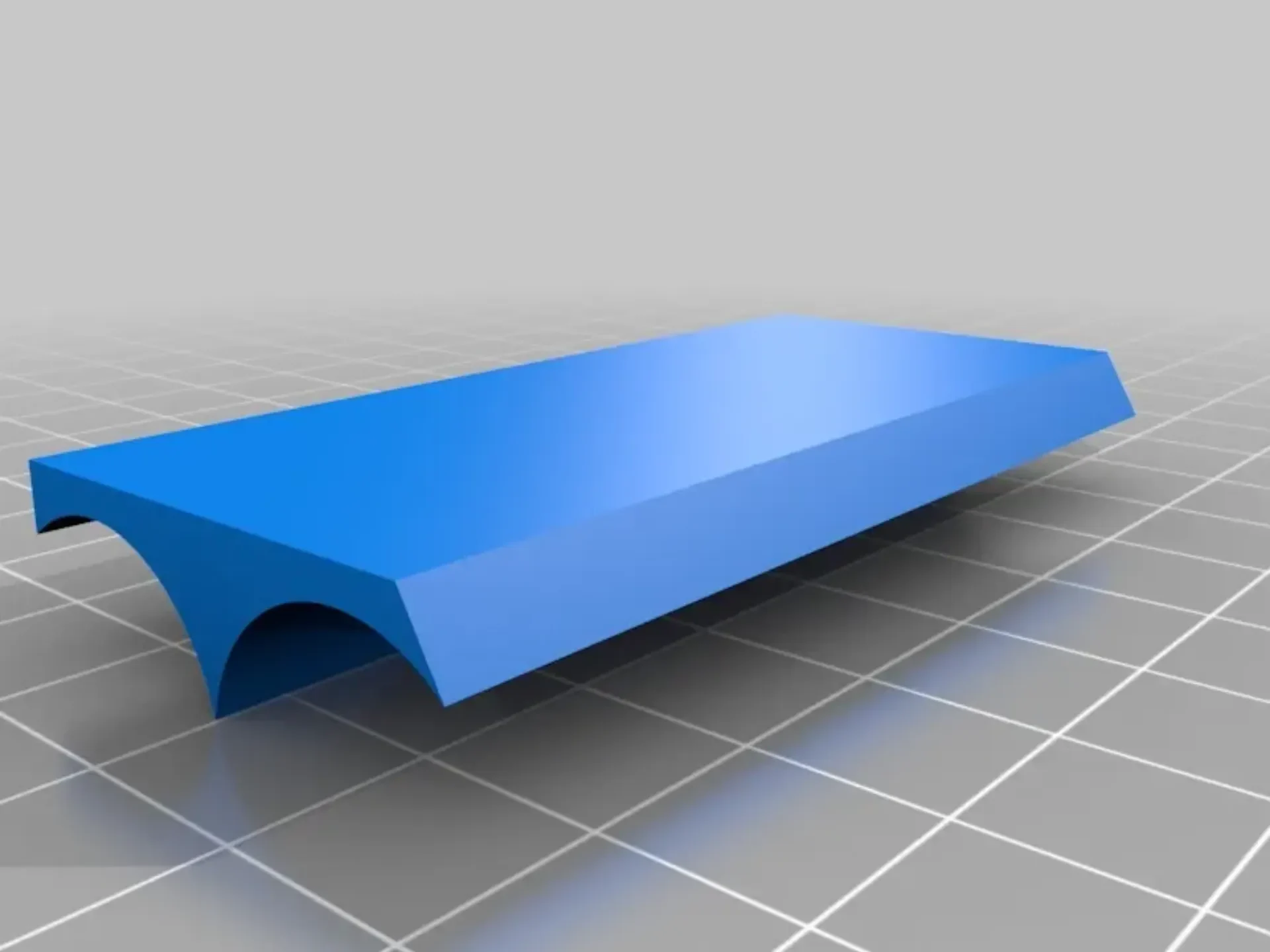

Вставьте вставку.
Отрежьте B-провод до необходимой длины и припаяйте к отрицательной стороне бата��ей.
Нажмите кнопку на модуле, чтобы проверить, работает ли он. Дисплей должен загореться.

Клей

Зафиксируйте батарейки и вставку клеем, они не должны двигаться.

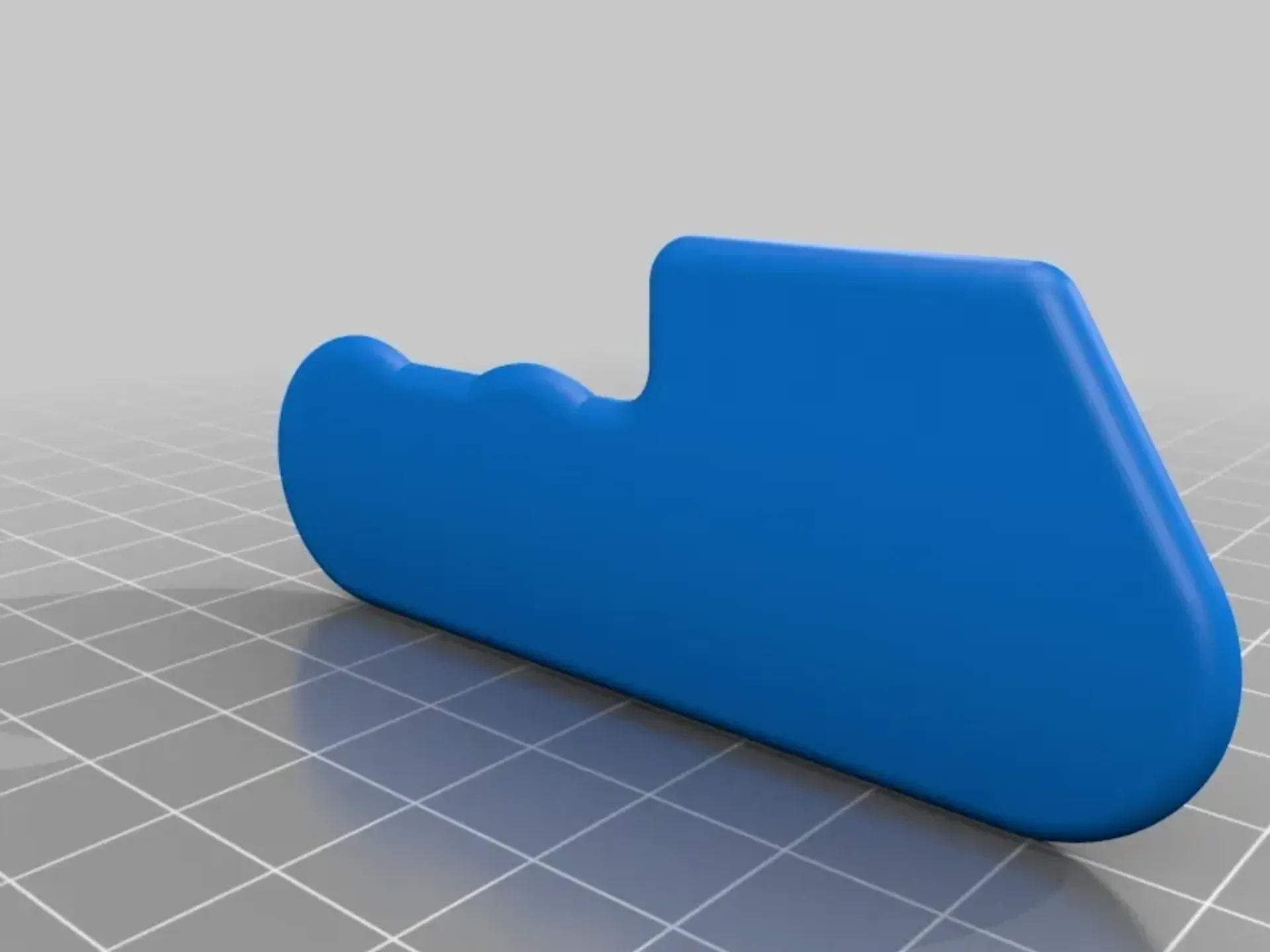

Приклейте на обложку.

Готово!

Пользовательский раздел

Примечания по использованию

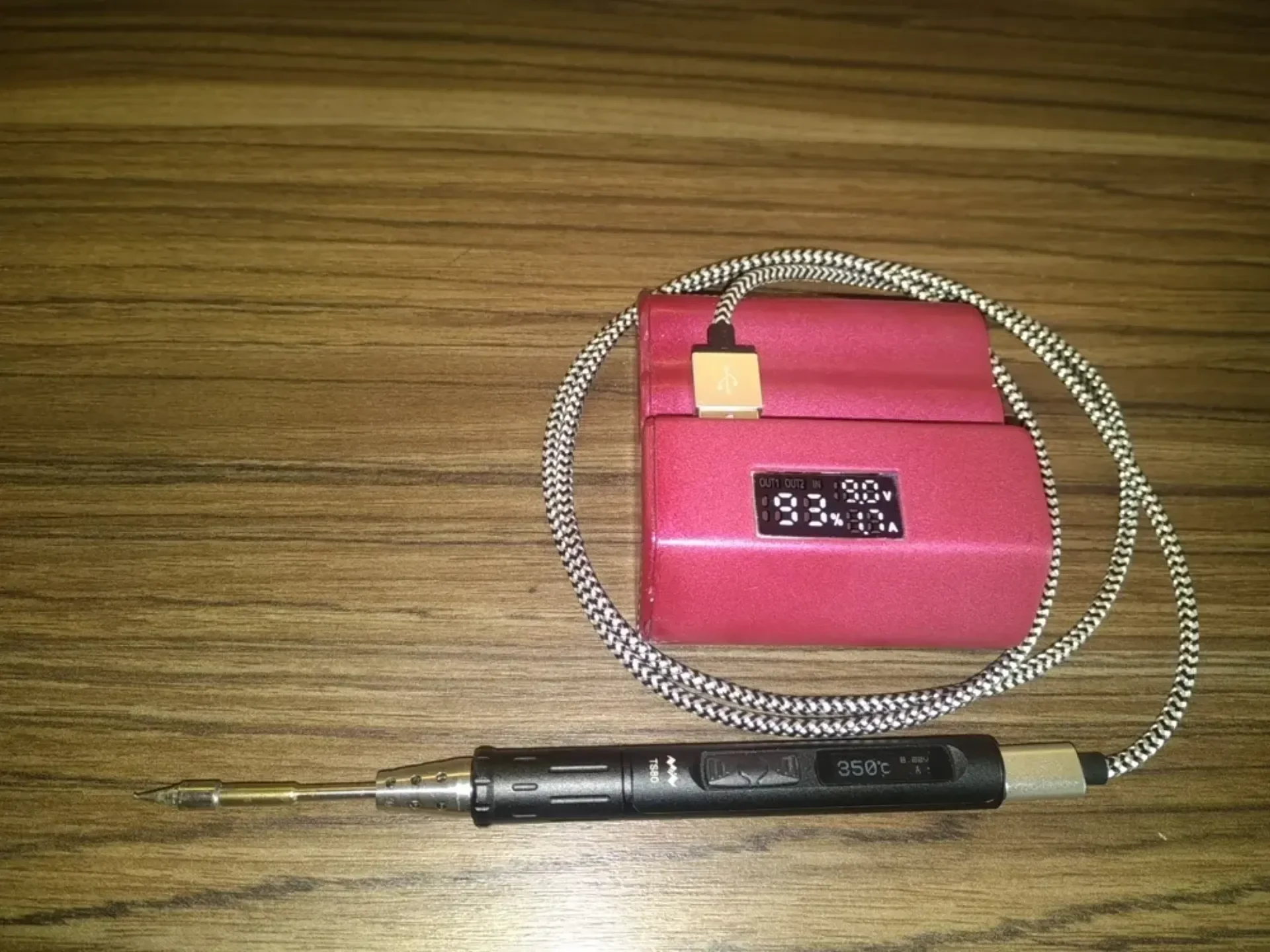

Если вы будете использовать паяльник TS80, в настройках паяльника ограничьте мощность до 18 Вт. Если вы этого не сделаете, сработает защита и отключит повербанк. Это проблема TS80, он позволяет немного схитрить, QC3.0 рассчитан всего на 18 Вт. Краткий обзор QC3.0
Заряжайте с помощью обычного зарядного устройства или зарядного устройства QC через разъем micro USB.
Для QC-зарядки используйте красный разъем USB, синий ограничен напряжением 5 В, 2 А.
Если сработает какая-либо защита, powerbank выйдет из строя. Проверьте причину срабатывания защиты! Отключите все и подключите снова.
Не используйте его закрытым или изолированным иным образом, чтобы он не перегревался.
Вы не можете заряжать powerbank, пока он заряжает устройство.
