Корпус для точечной сварки

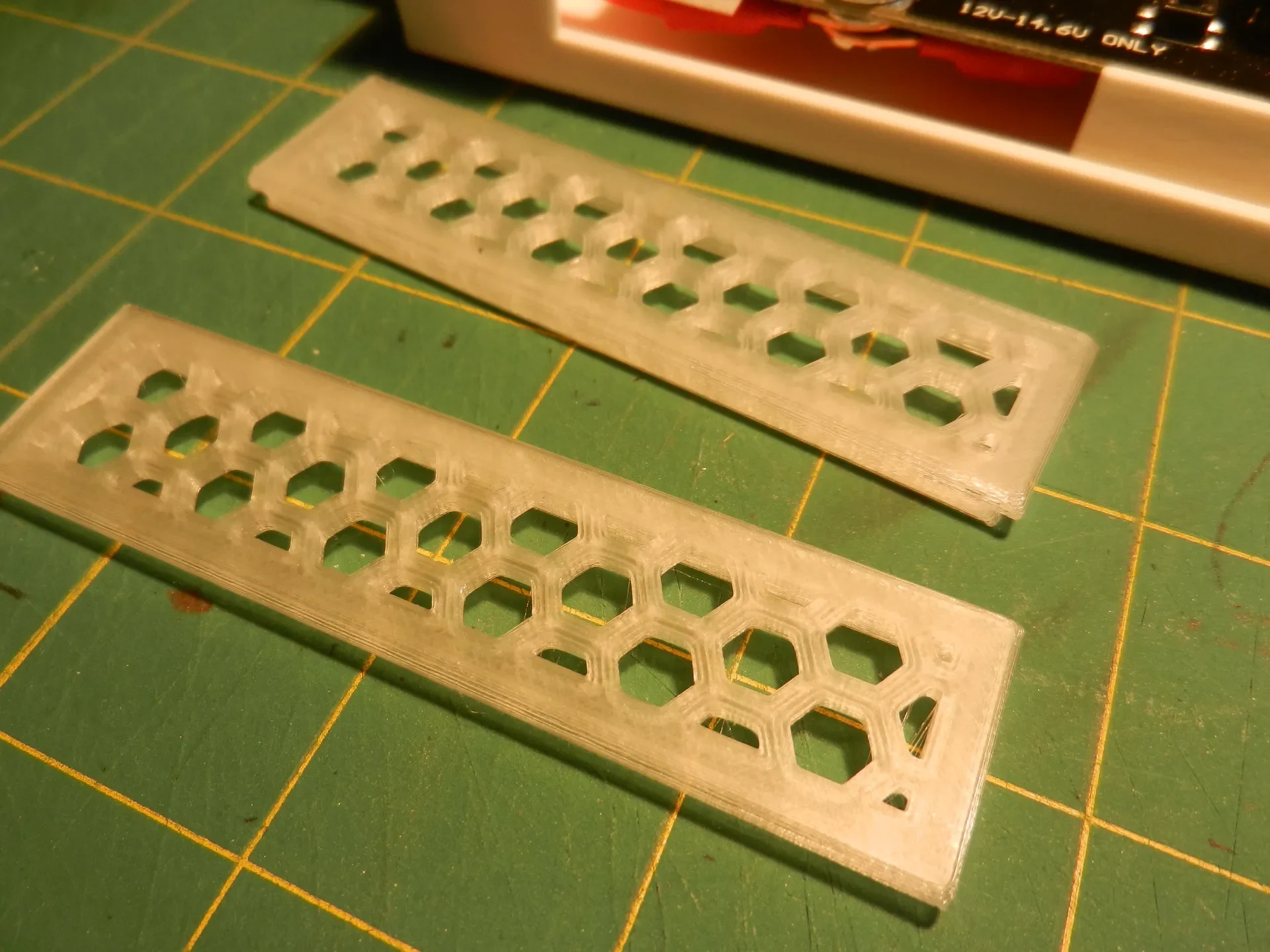

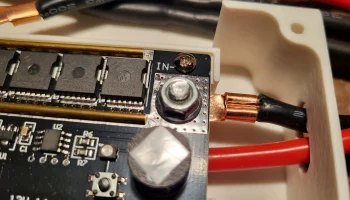

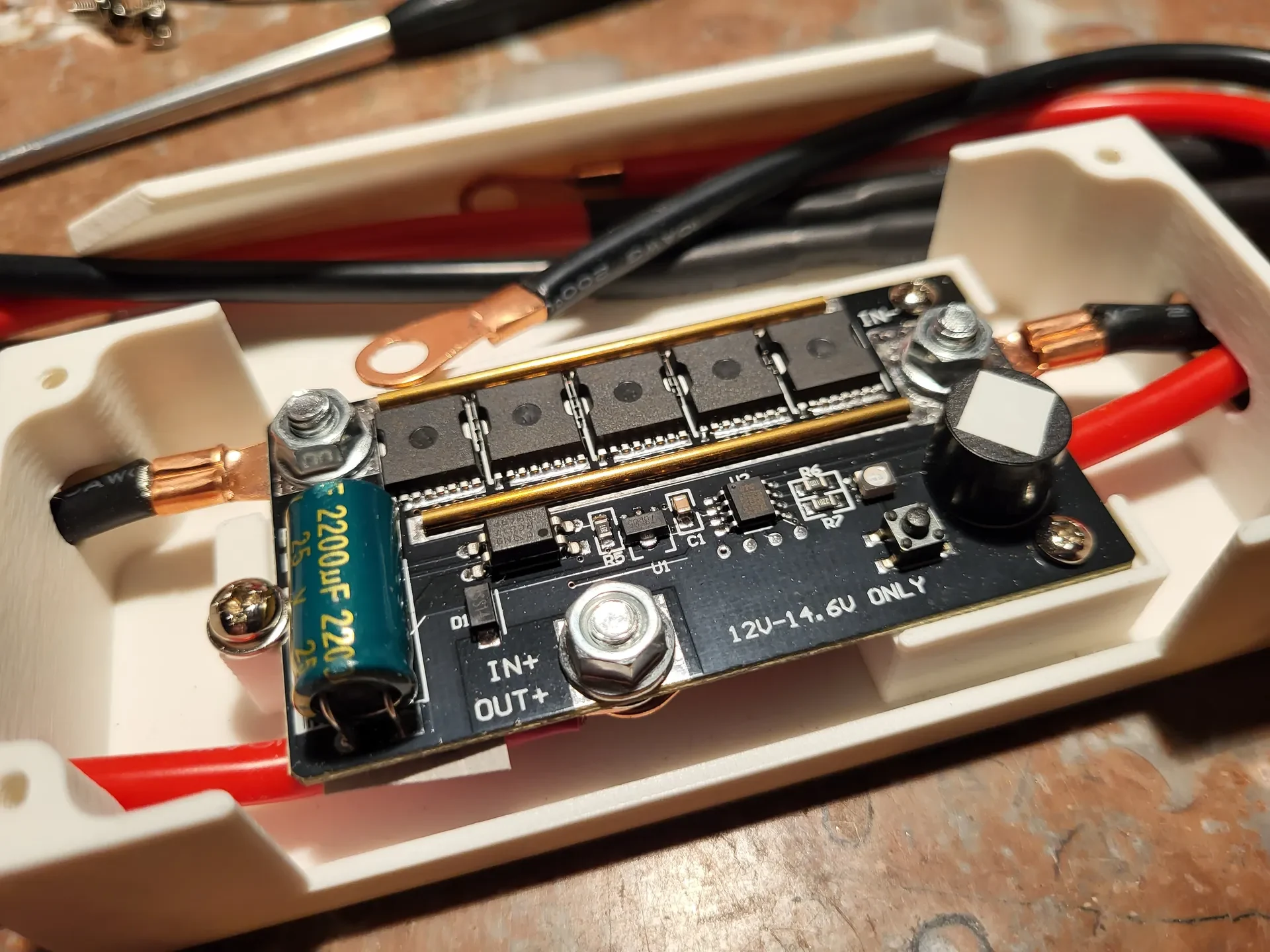

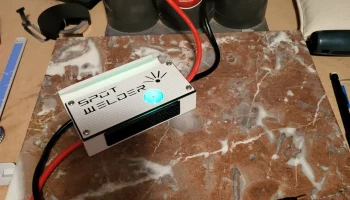

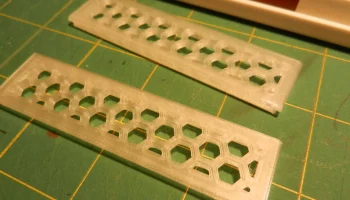

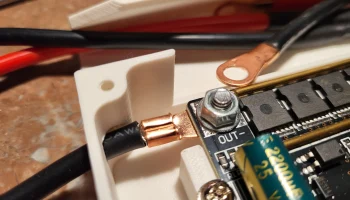

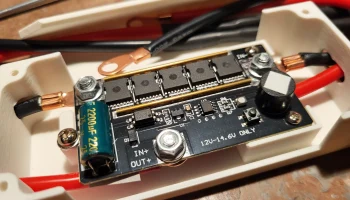

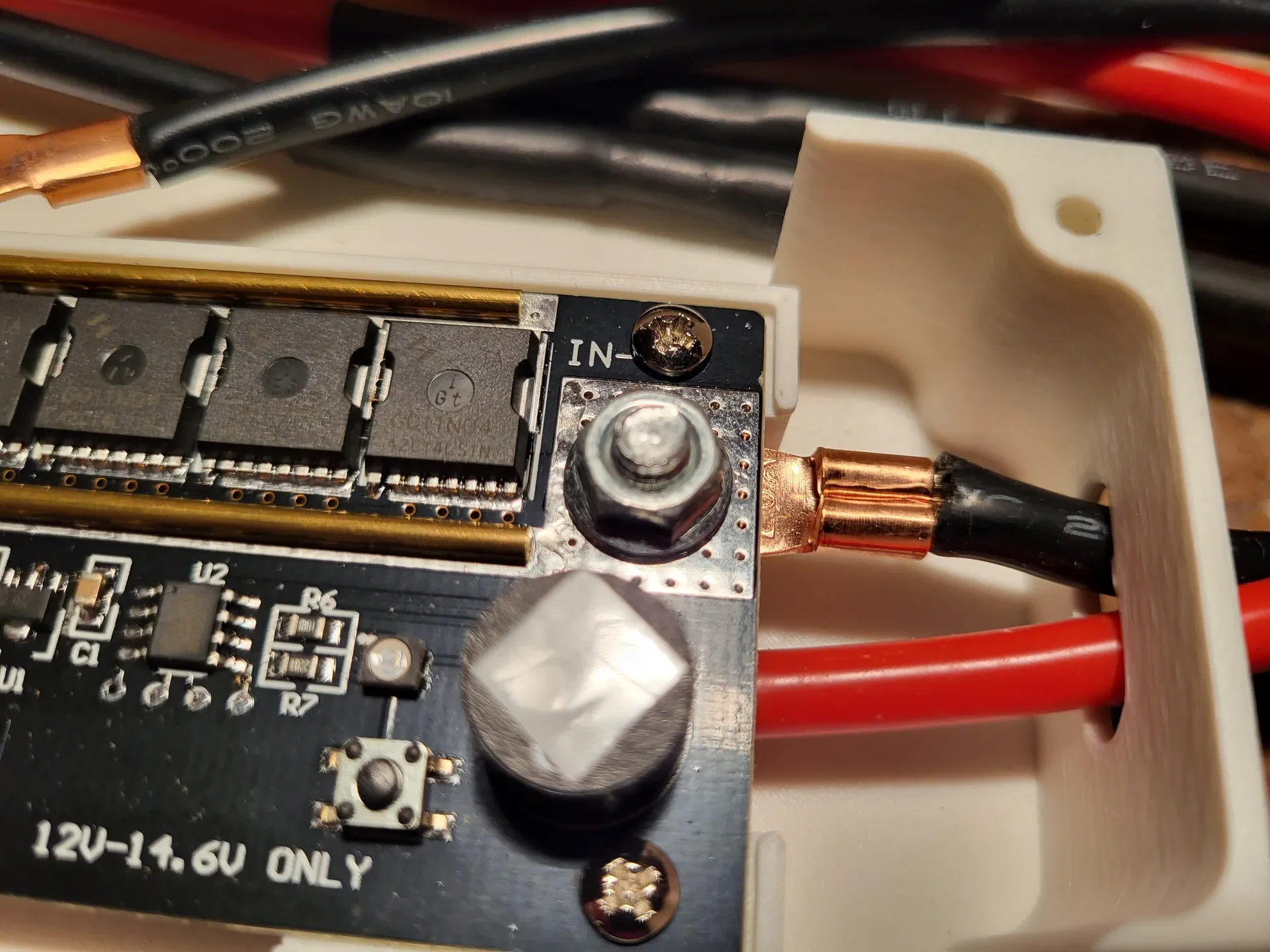

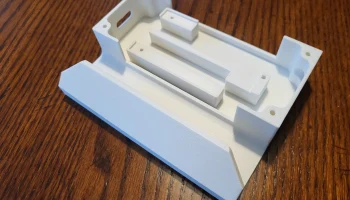

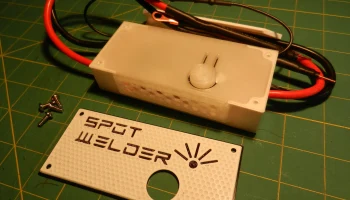

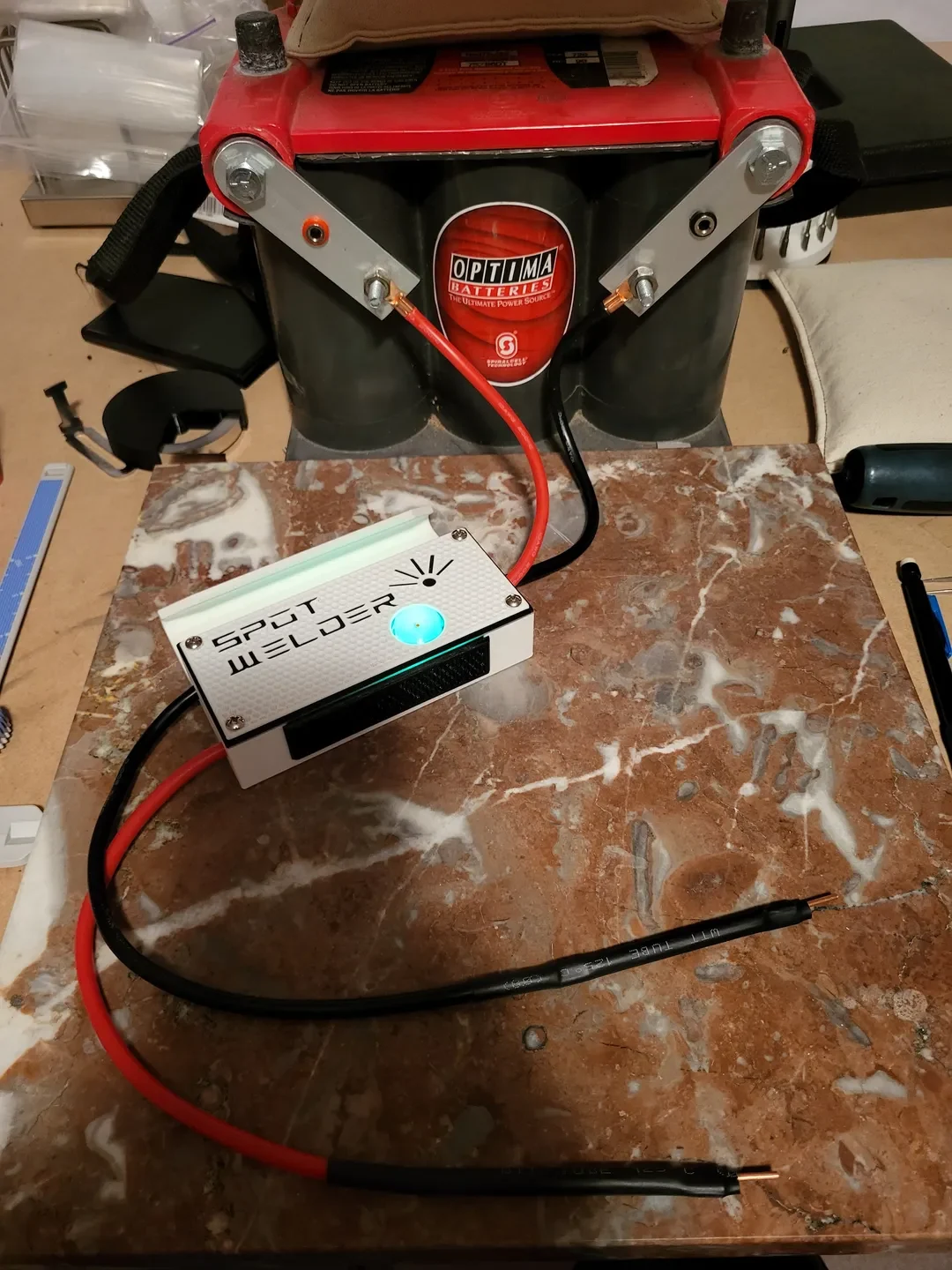

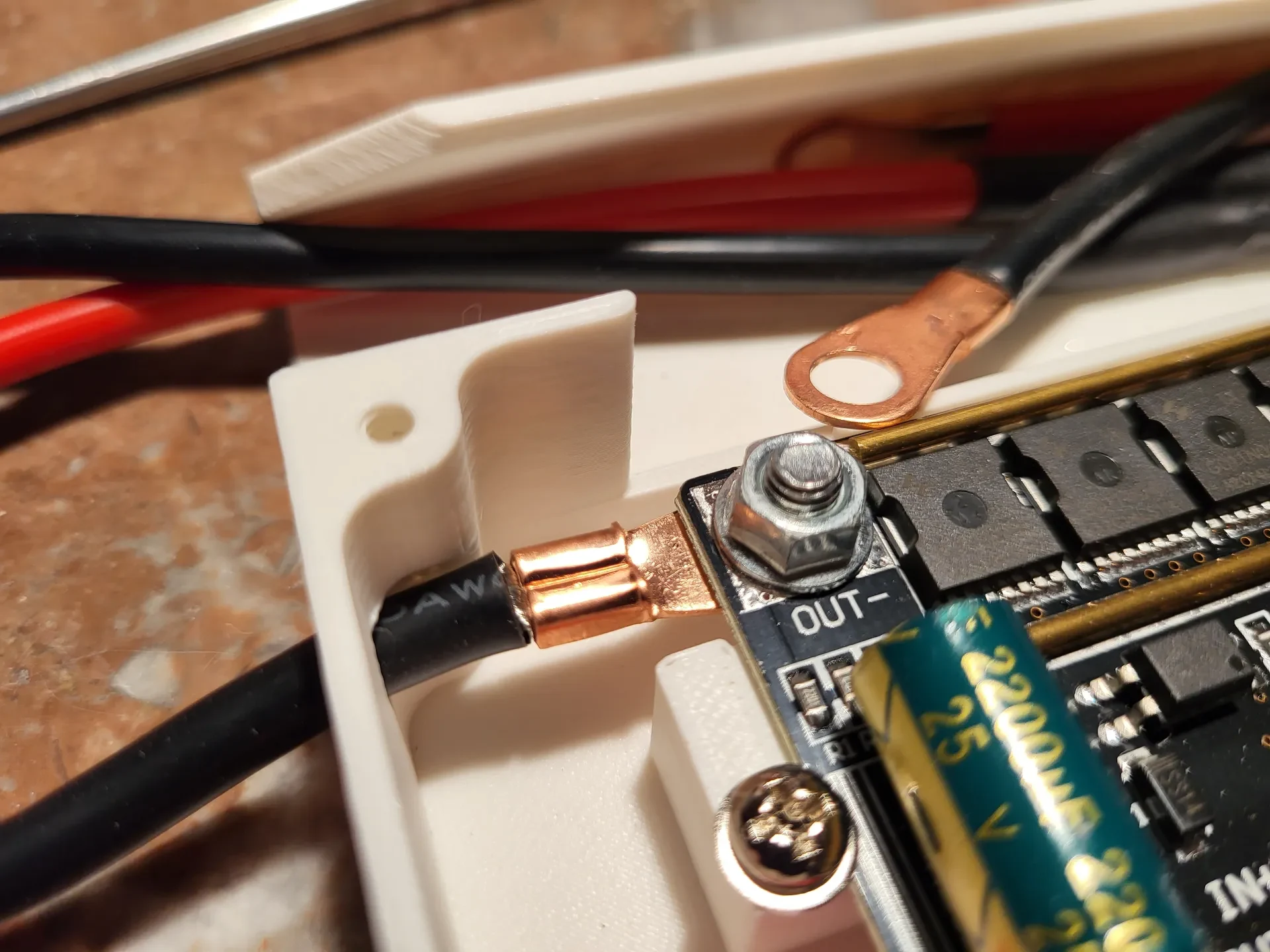

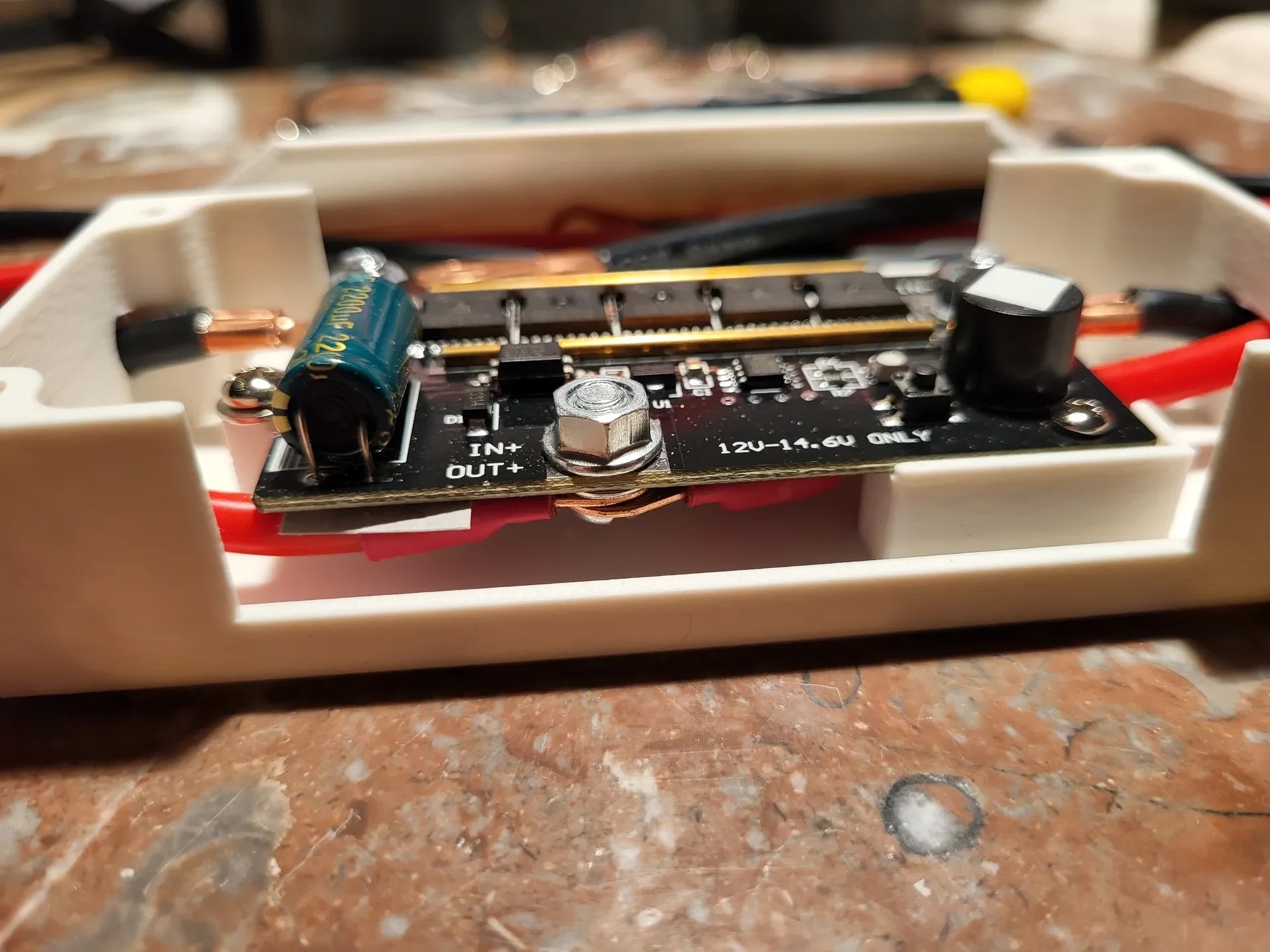

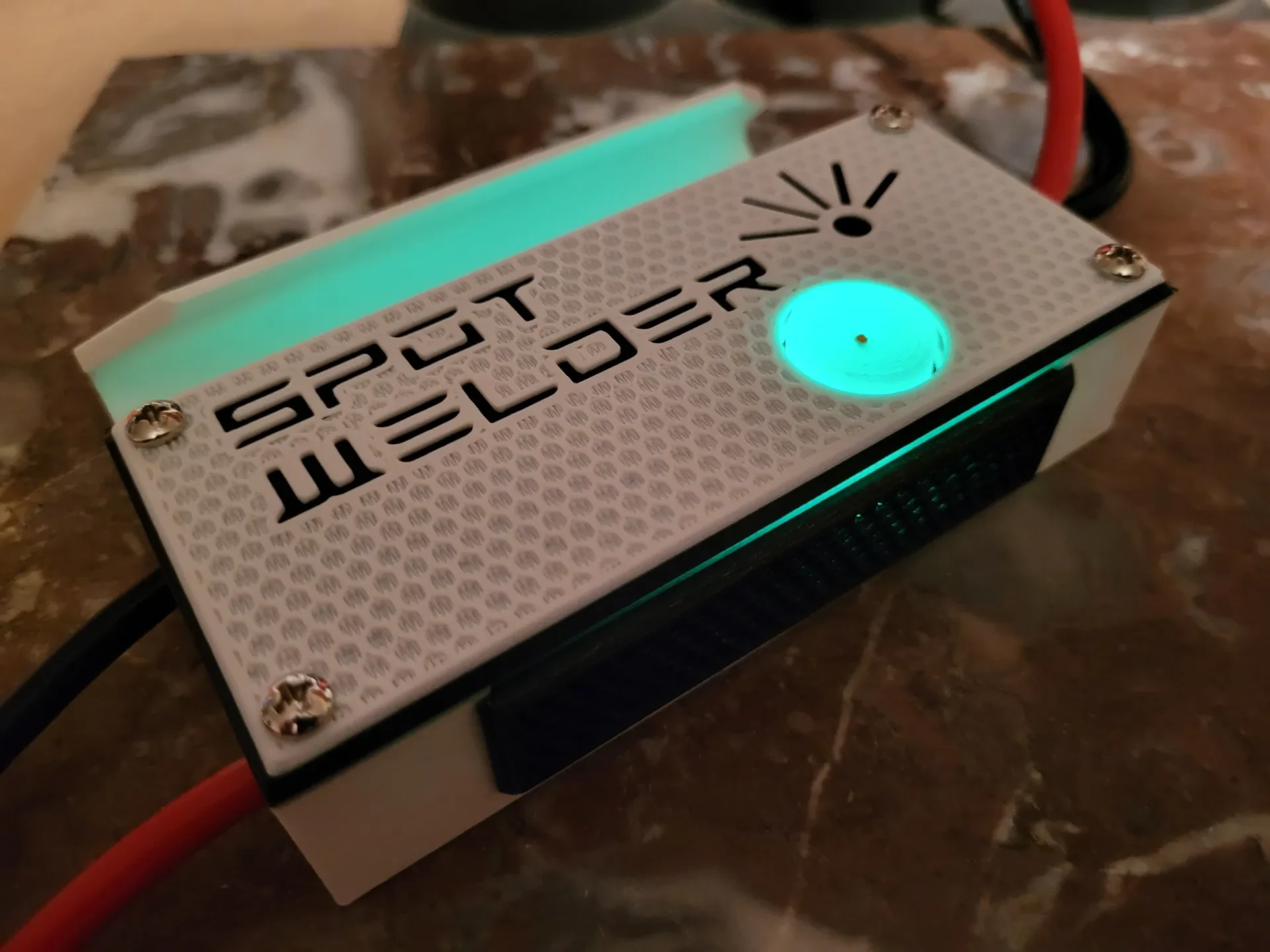

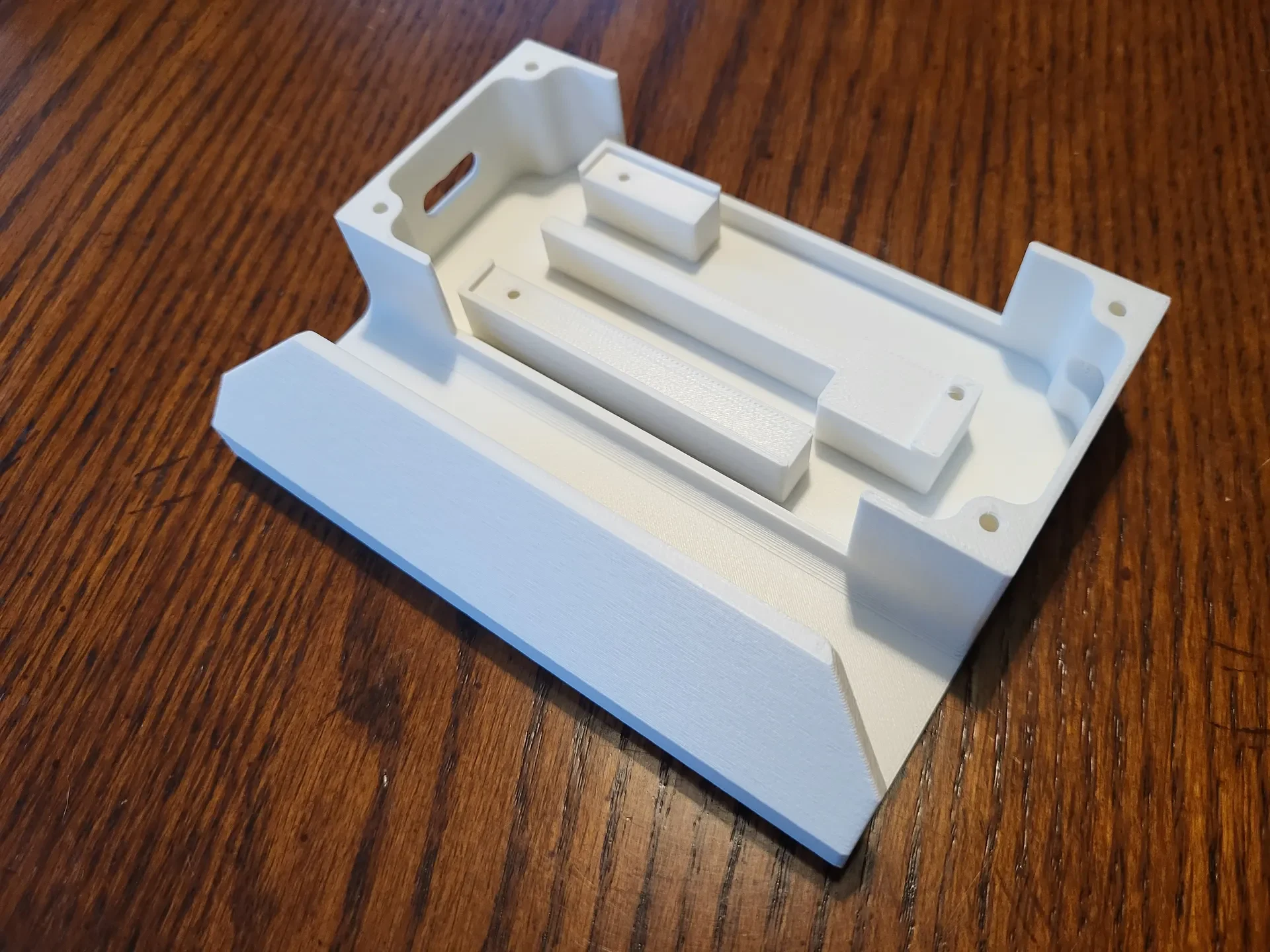

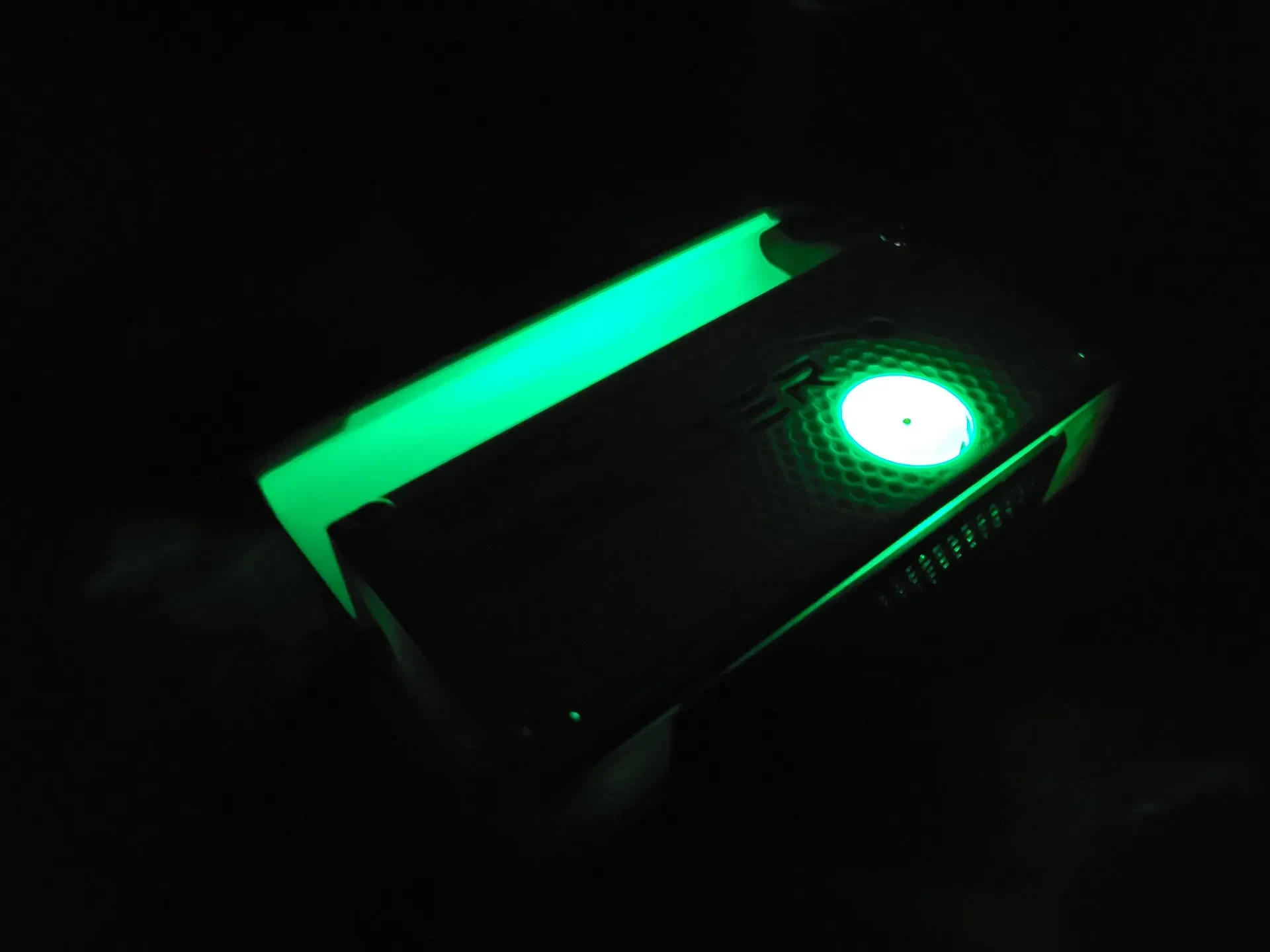

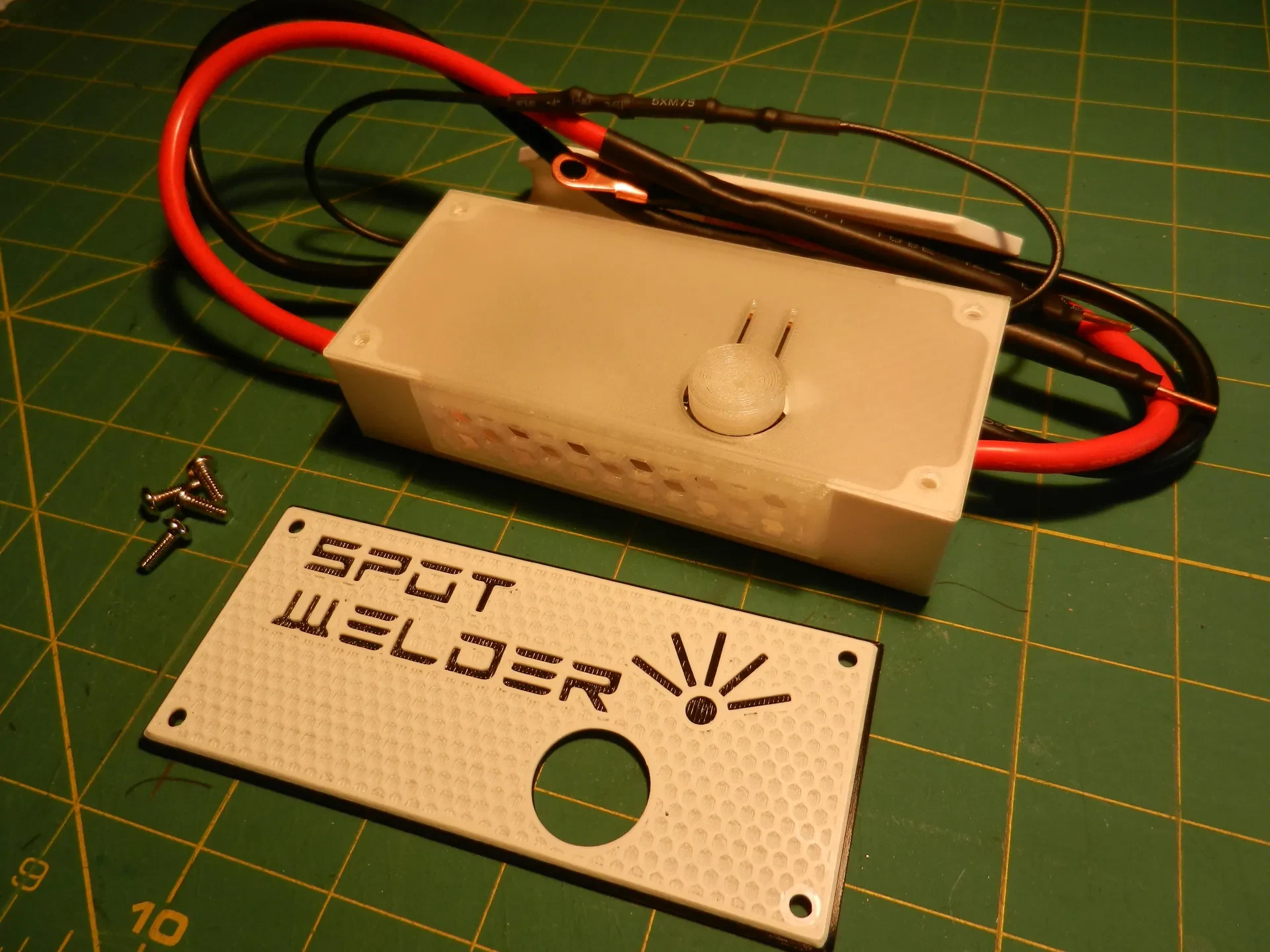

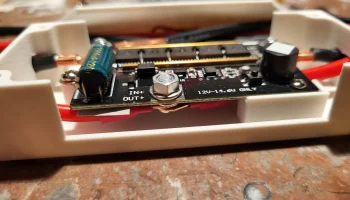

Это полный комплект корпуса для обычного аккумуляторного аппарата для точечной сварки, который можно найти на Amazon и других сайтах. Я спроектировал так, чтобы кнопка выбора загоралась от светодиода на плате. Очистка не требуется, за исключением того, что для того, чтобы кнопка работала, может потребоваться немного отшлифовать точку кнопки. На фотографиях показано расположение кабельных соединений. Конц�� щупа сначала просовываются в отверстия, а затем входные провода просовываются в паз (выемка была обновлена позже и не показана на фотографиях). Я также спроектировал фитинги и ручки разъема аккумулятора, они включены в файлы, но не обязательны для корпуса. Внизу имеются метки для выравнивания крепления резиновых ножек.
В кнопке есть отверстие, в которое можно вставить обрезки нити для выравнивания. Капля цианакралита удерживает его на месте.
Размеры винтов:
Крышка, 4 винта, #6-32 x 3/8 дюйма.
Доска, 2 винта #4-40x1/4 и 1 #6-32 x ¼ дюйма.
Ножки: квадратная резина ¾ дюйма с двойной боковой лентой.
Термоусадочная трубка, 2 шт. длиной ½ дюйма на 5/8 дюйма.
Если возникнут какие-либо проблемы, дайте мне знать, всегда возможно, что я не загрузил последнюю версию. До финальной версии оставалось несколько прототипов.
