Тестер емкости аккумулятора V2 (исправлено)

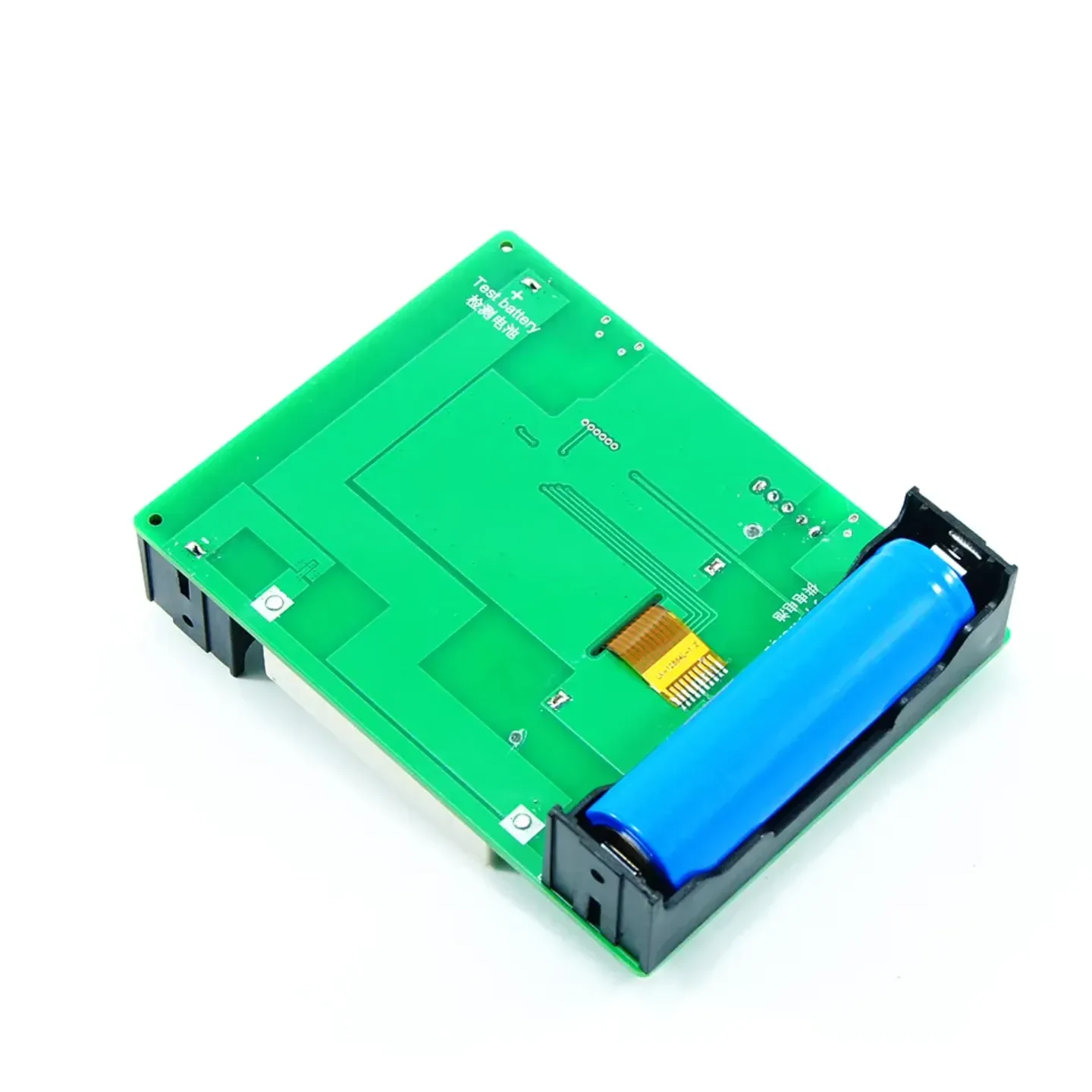

Тестер емкости аккумулятора от Geekcreit подвергает аккумулятор нагрузке и измеряет его производительность на ЖК-дисплее. Тестер включает в себя гнездо для тестирования аккумуляторов формата 18650, однако он может проверять аккумуляторы других размеров с напряжением до 5 В через разъем micro USB.

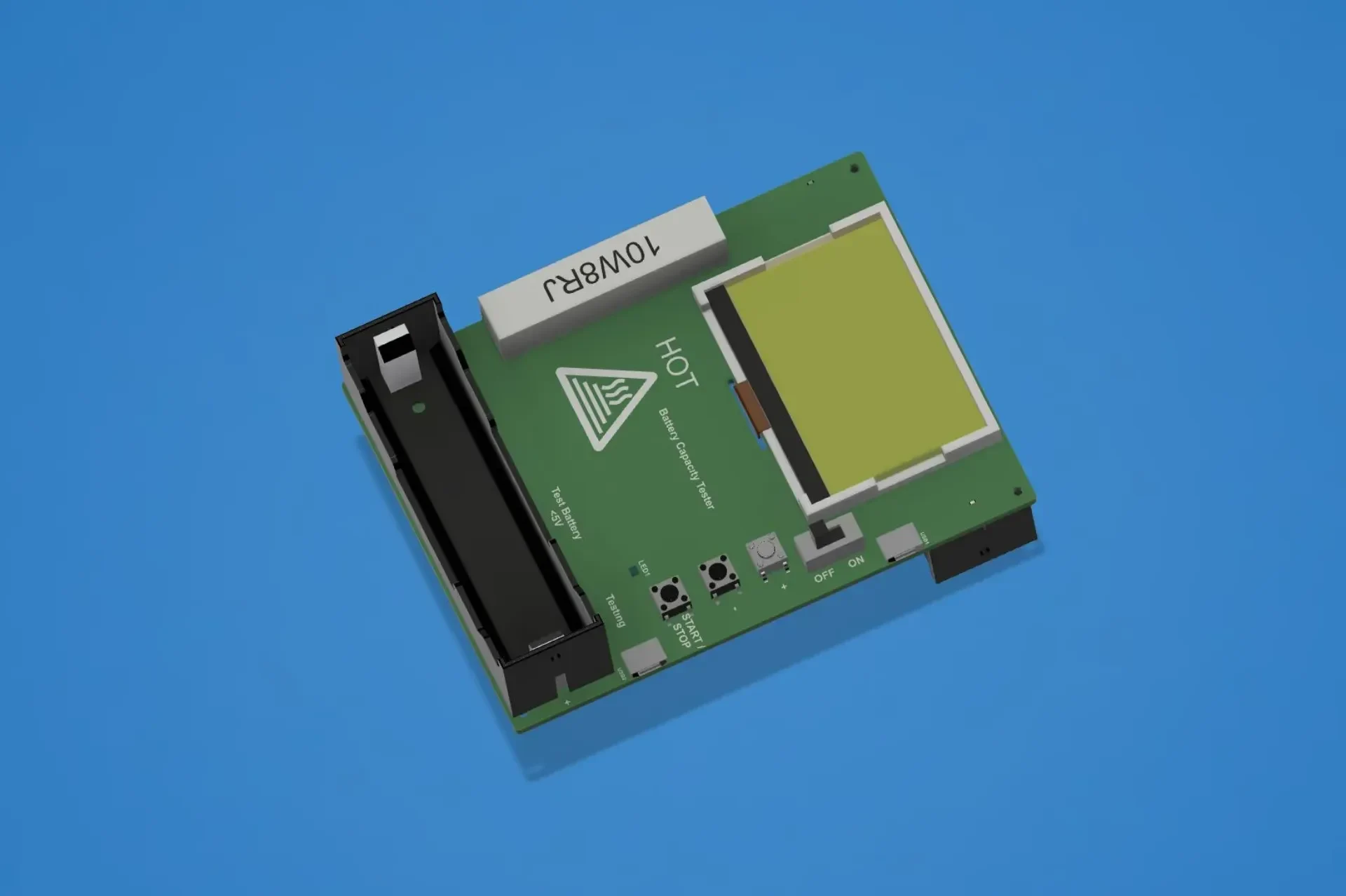

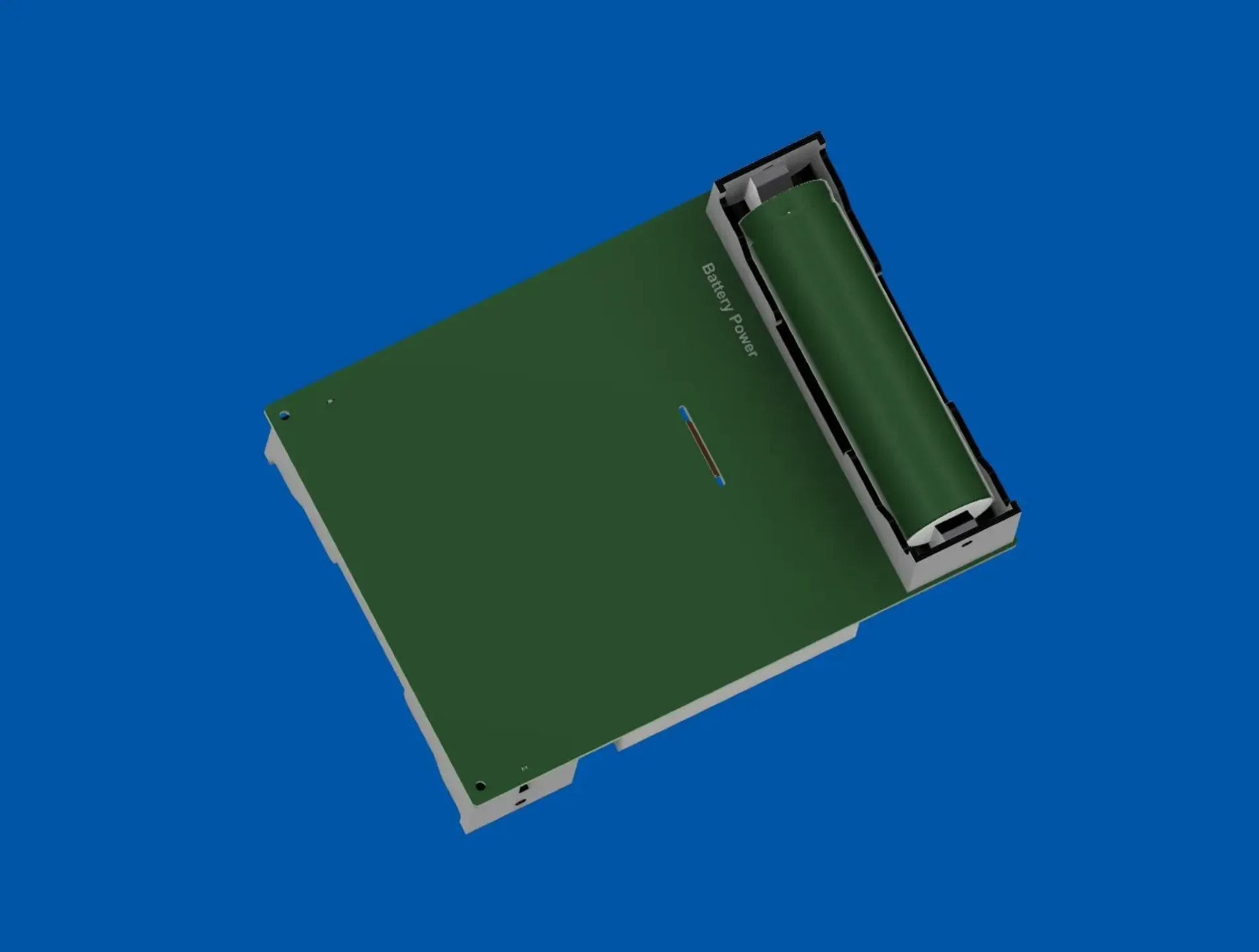

Тестер емкости аккумулятора представляет собой автономную, но открытую печатную плату со встроенным ЖК-дисплеем. Вот моя 3D модель тестера. Возможно, в будущем я разработаю 3D-корпус, чтобы обеспечить дополнительную физическую защиту тестера.

Если вы похожи на меня, то не имеет значения, насколько внимательно вы относитесь к работе, все равно можно упустить детали в 3D-дизайне. Типичные пропущенные детали, которые приведут вас к проблемам, включают:

Части, посягающие на другие.
Расстояние между отверстиями неправильно совмещено.

3D-модель каждого компонента, включенная в ваш проект, помогает избежать некоторых ошибок проектирования.

Я включил файл STEP CAD, чтобы помочь людям включить модель в свои проекты.

Мой отпечаток выполнен нейтральной нитью Aurarum PETG диаметром 1,75 мм, высотой слоя 0,2 мм и заполнением 15 % на принтере PRUSA I3 MK3S.

Я надеюсь, что вы тоже найдете этот дизайн полезным.

Не забудьте оставить мне отзыв или даже совет, чтобы поддержать во мне энтузиазм и желание создавать больше этих рисунков.

ИСТОРИЯ
2.0 Исправлена серьезная ошибка определения размеров.
