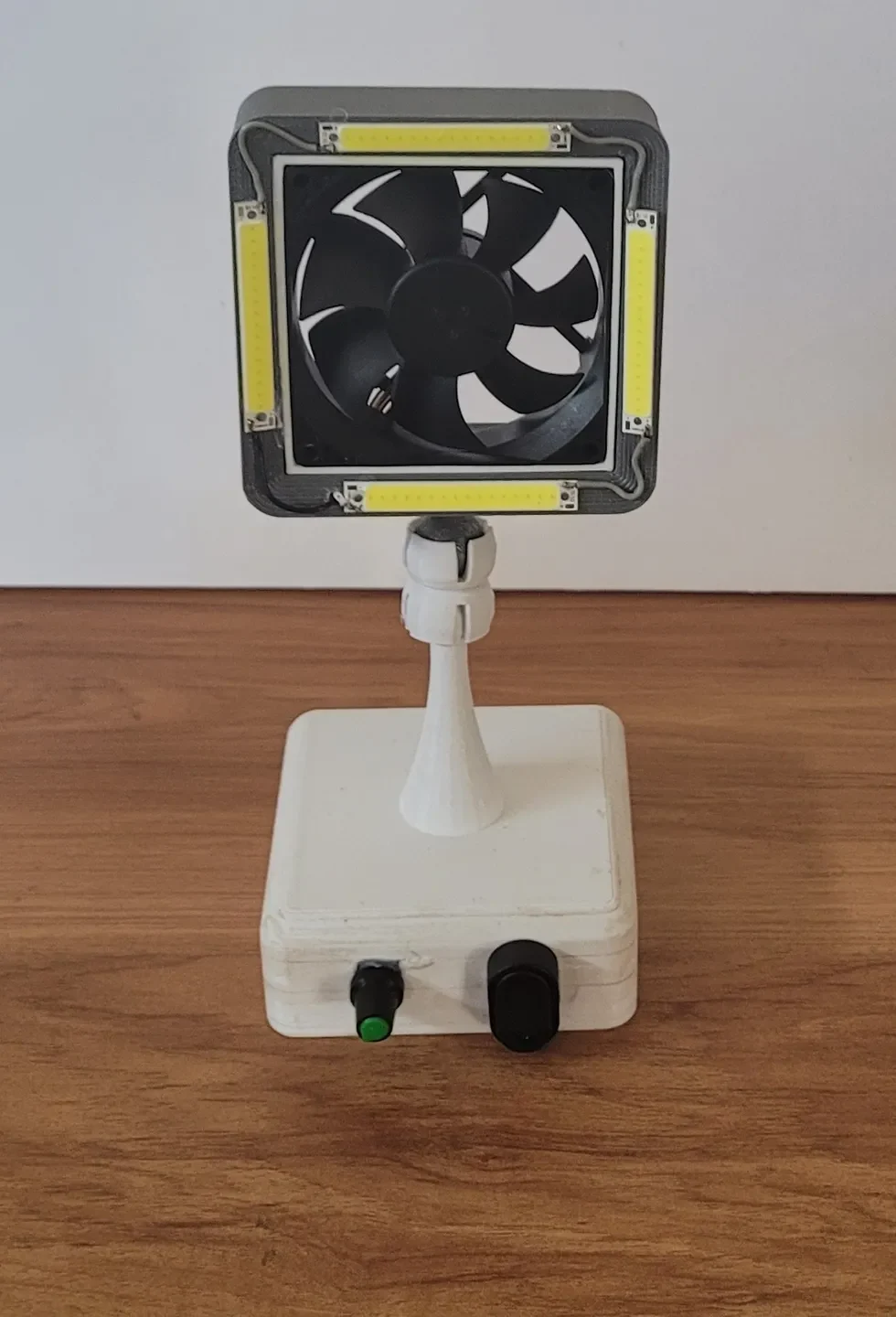

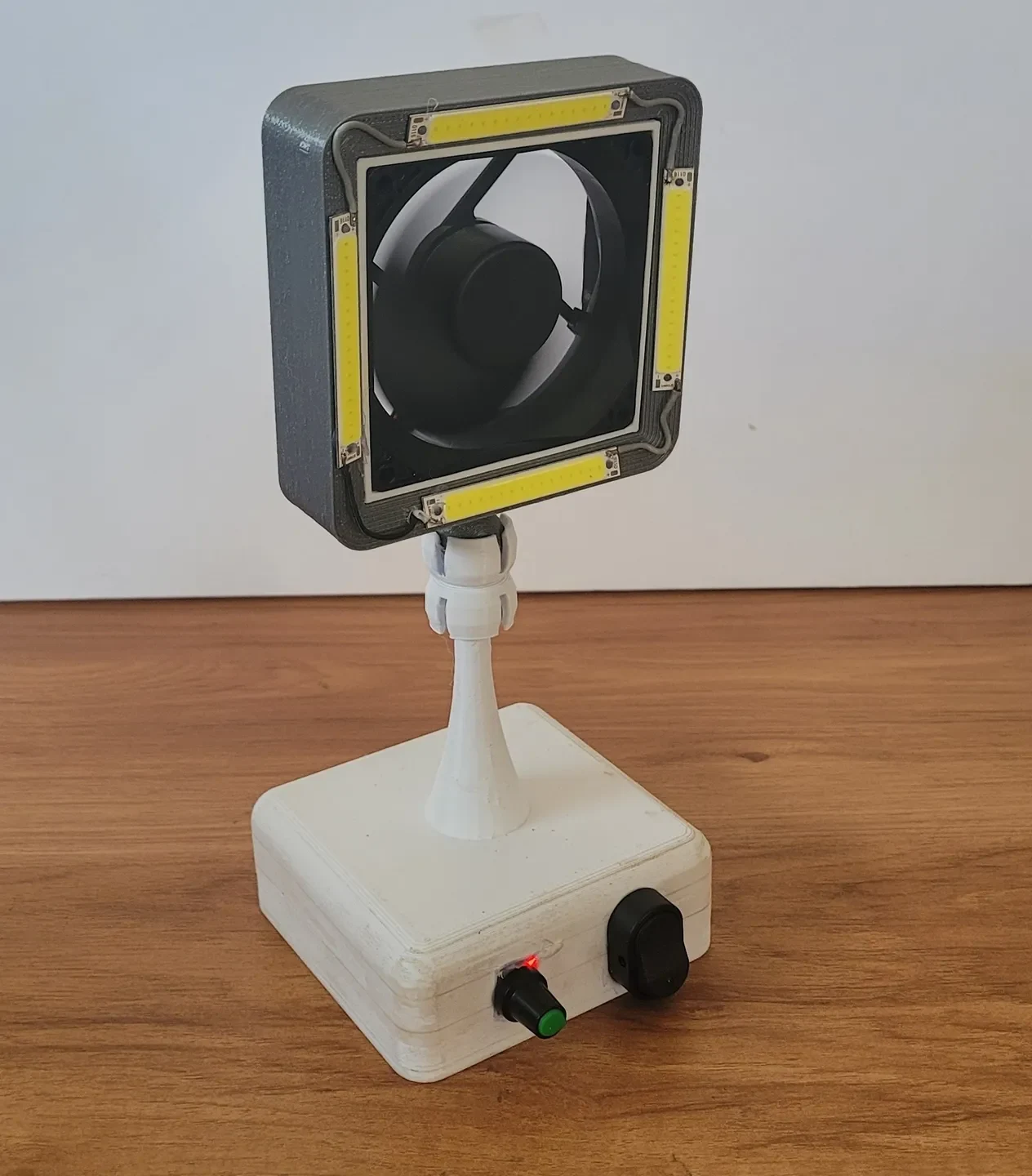

Припой вытяжной вентилятор и фонари

Некоторые части сборки принадлежат другим авторам.

Держатель 18650 от Януса Паннониуса здесь, на распечатках. Для этой модели я объединил одиночный держатель в трехдержательный.
Звенья цепи с шариковыми и гнездовыми отверстиями со сквозным отверстием от StefanHH наthingiverse. Для проекта я их немного усилил и сделал хватку потуже.
После бесчисленных часов работы я теперь вижу, что эта сборка очень похожа на экстрактор припоя с вентилятором от petrepa здесь, на распечатках.
Все остальное — мое собственное моделирование с помощью SketchUp.

В этой сборке используются следующие части:

Вентилятор для ПК 80 мм. У меня оказался 4-проводной тип, поэтому я мог контролировать скорость вентилятора и при необходимости ограничивать шум.
4 шт. Холодная белая полосовая лампа мощностью 1 Вт, светодиод 3 В постоянного тока на чипе. Ebay за пару долларов
1 шт. 12 В, 30 А, сверхмощные кулисные переключатели с Ebay. Излишество для сборки, но выглядят они хорошо.
ШИМ-контроллер скорости 12 В постоянного тока для 4-проводных вентиляторов ПК. Ali express или Bangood.
Клеммы аккумулятора 18650. весна и квартиры. Ebay или другие.
куча проводов
1 резистор очень низкого номинала, 100 Ом или около того.

Метод сборки (только руководство)

Распечатайте все детали, используя любую высоту слоя, которую вы хотите использовать, и как минимум 4 слоя сверху и снизу и 2 слоя для большей прочности.
Используйте опору там, где это рекомендуется, хотя она должна быть только на бите корпуса вентилятора припоя.
При печати нижней и верхней части основания вентилятора припоя я использовал довольно редкое заполнение и приостановил печать непосредственно перед верхними слоями, чтобы можно было заполнить основание песком, чтобы добавить немного веса. Не забудьте выключить вентилятор для верхних слоев, иначе песок разлетится по всему принтеру.
Склейте нижнюю и верхнюю части основания вентилятора вместе.
Прикрепите клеммы батареи к держателю батареи вентилятора для пайки и соедините провода, чтобы получился аккумуляторный блок на 12 В.
Отрежьте разъем от 4-проводного вентилятора и припаяйте несколько удлинителей, так как стандартный кабель будет слишком коротким, и разъем не пройдет через отверстия подставки.
Припаяйте короткие провода к светодиодам, чтобы они были соединены последовательно, и припаяйте более длинные провода, чтобы они дошли до основания.
Горячим клеем светодиодные фонари вокруг скошенного края и пропустите провода через отверстия.
Протяните провода вентилятора через отверстия и приклейте вентилятор на место горячим клеем.

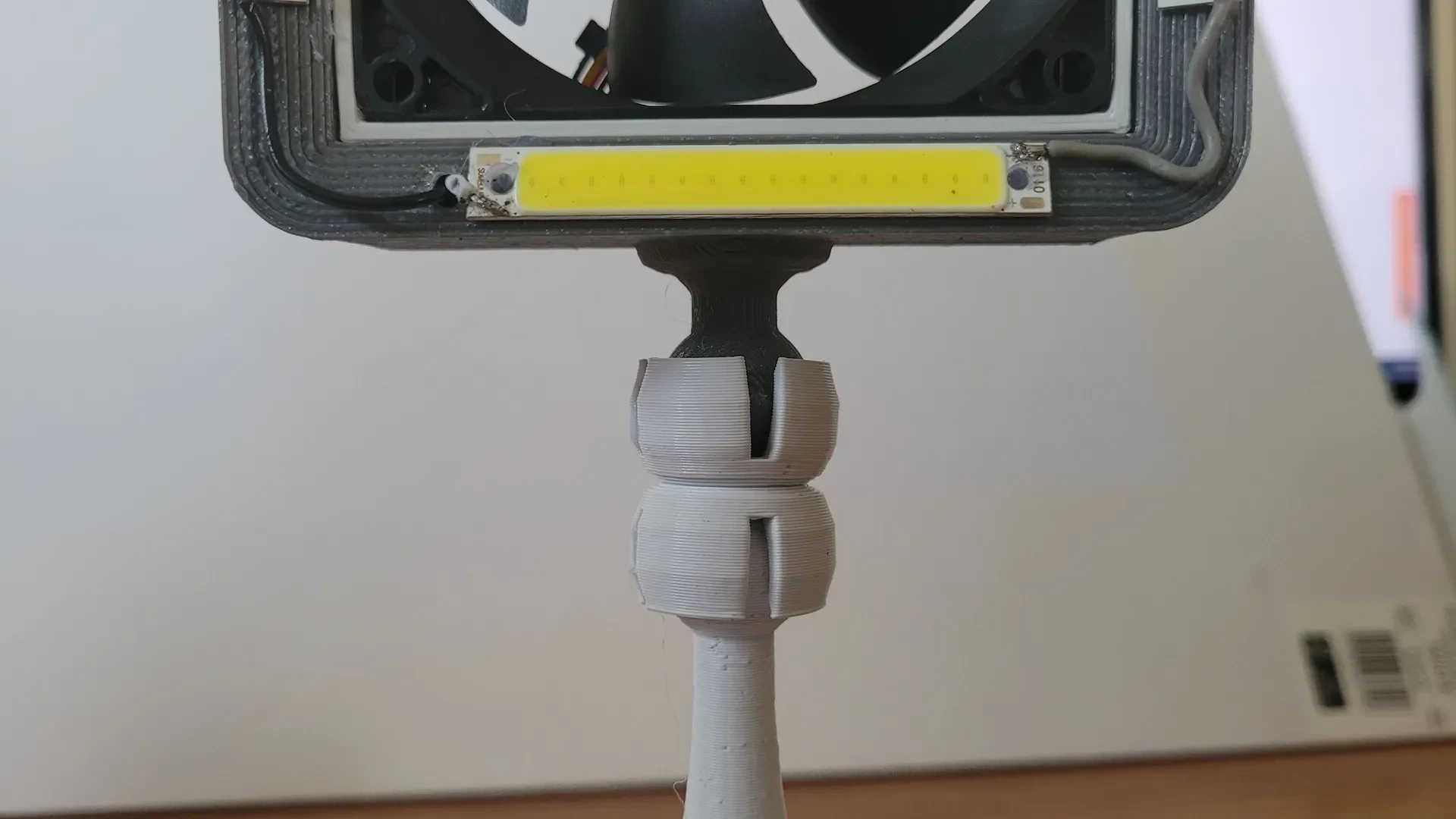

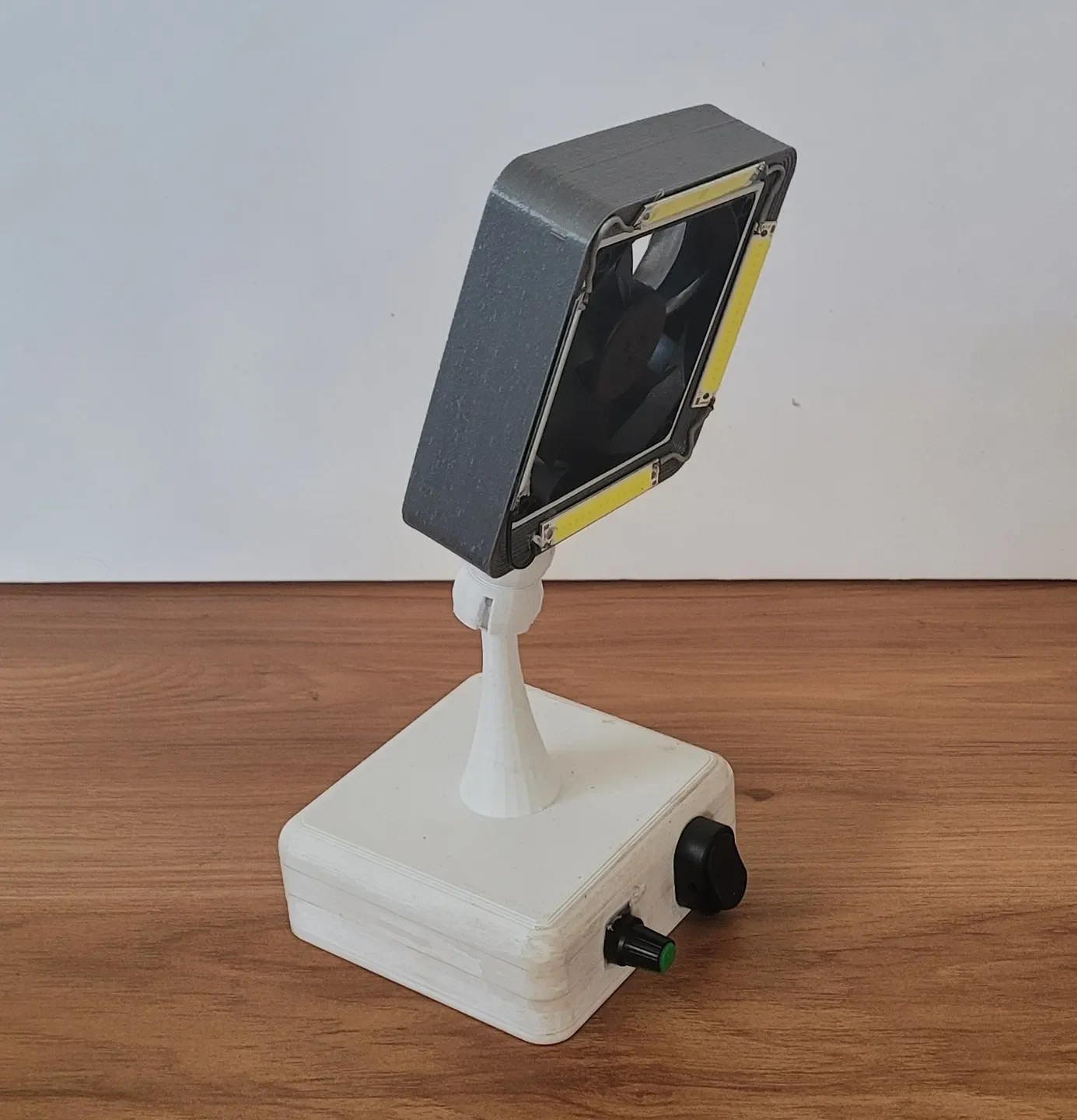

Протяните провода через шаровые и когтевые зажимы. Я изменил дизайн шарикового зажима после печати, поэтому мои фотографии не будут точно соответствовать модели...
Протяните провода к основанию и соедините все вместе.

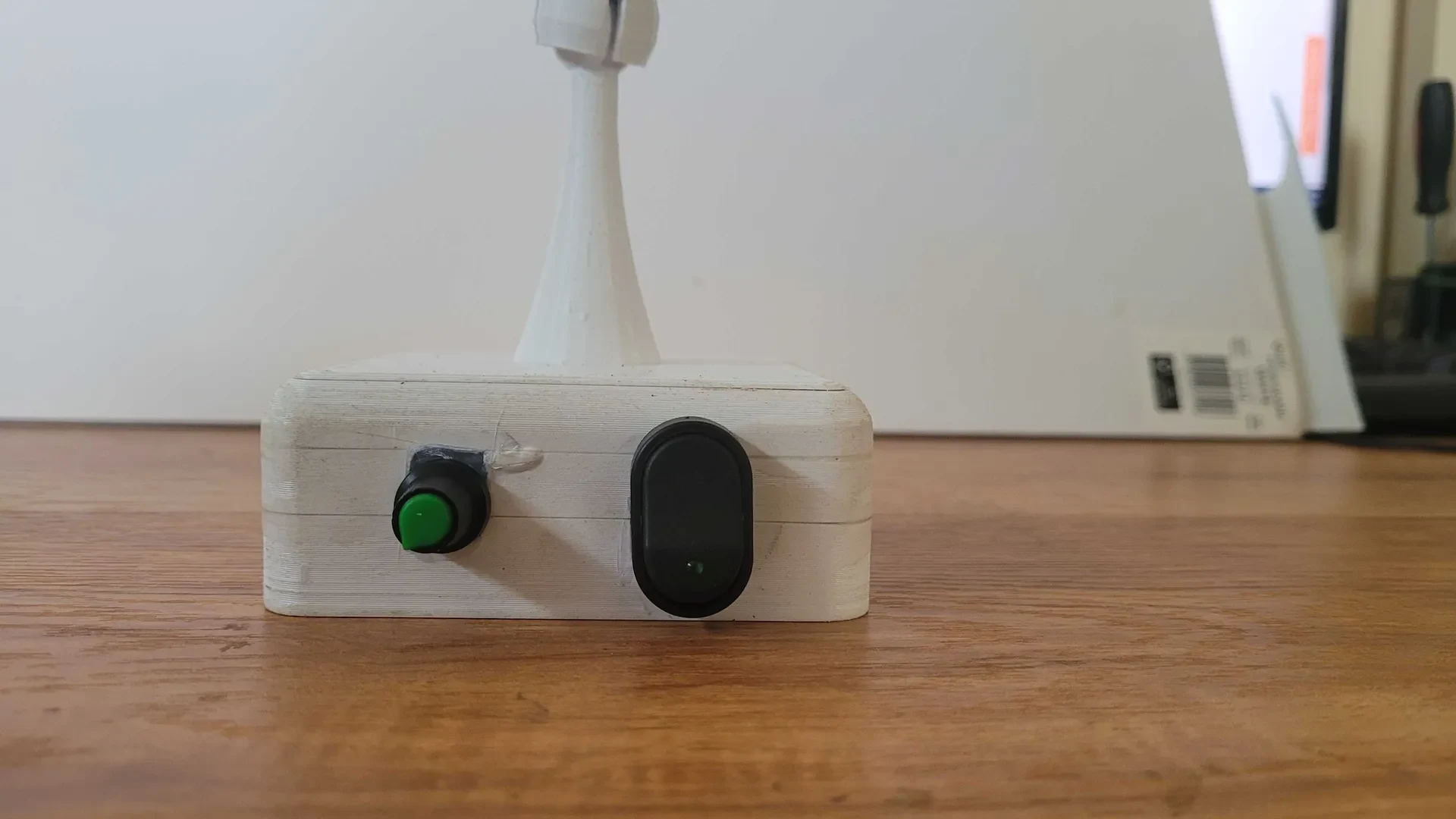

Подключите светодиодные фонари к кулисному переключателю
Подключите 4-контактный вентилятор к ШИМ-контроллеру скорости. Потребуются новые обжима.
Подключите аккумуляторную батарею к кулисному переключателю и ШИМ-контроллеру и проверьте.

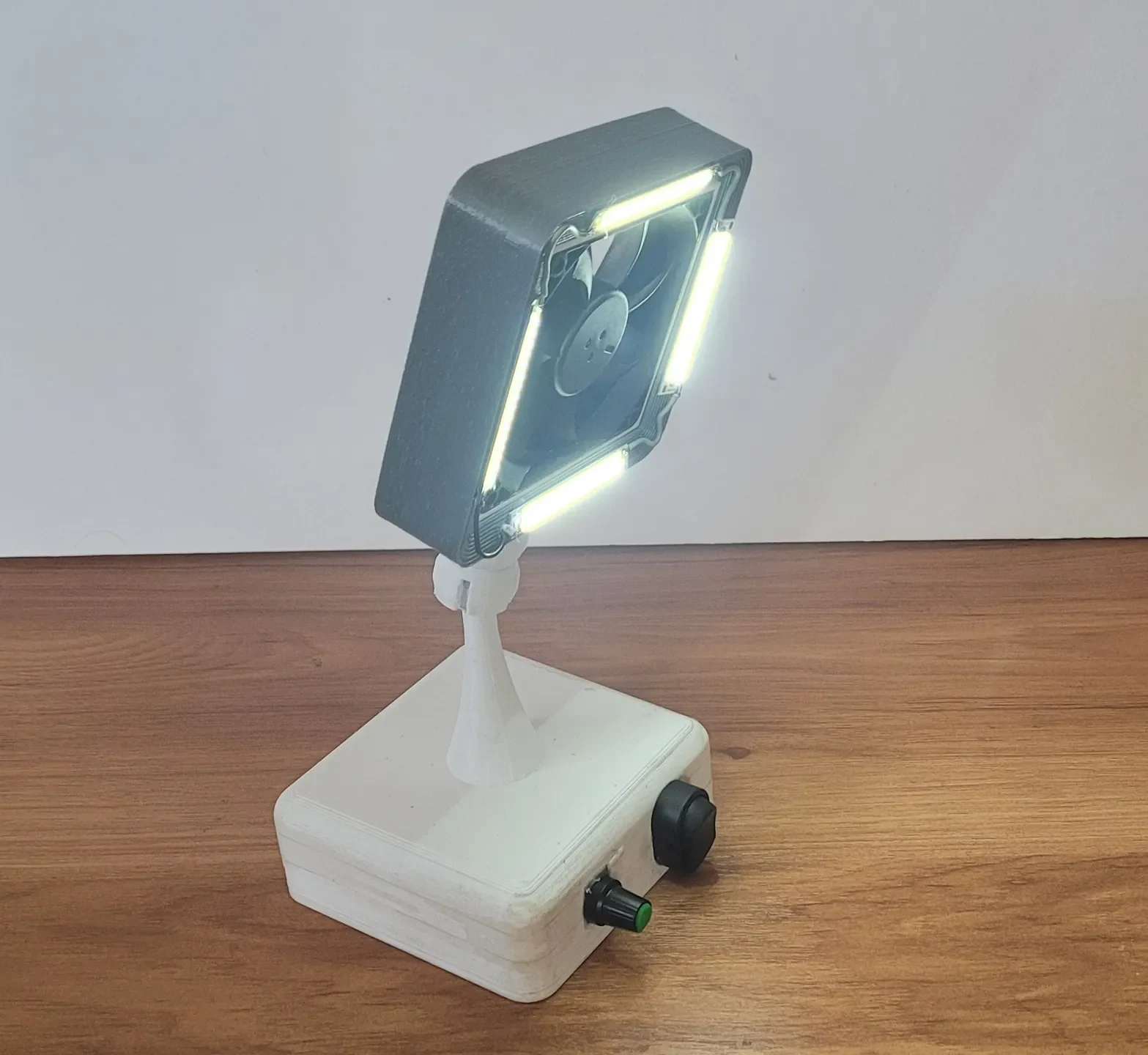

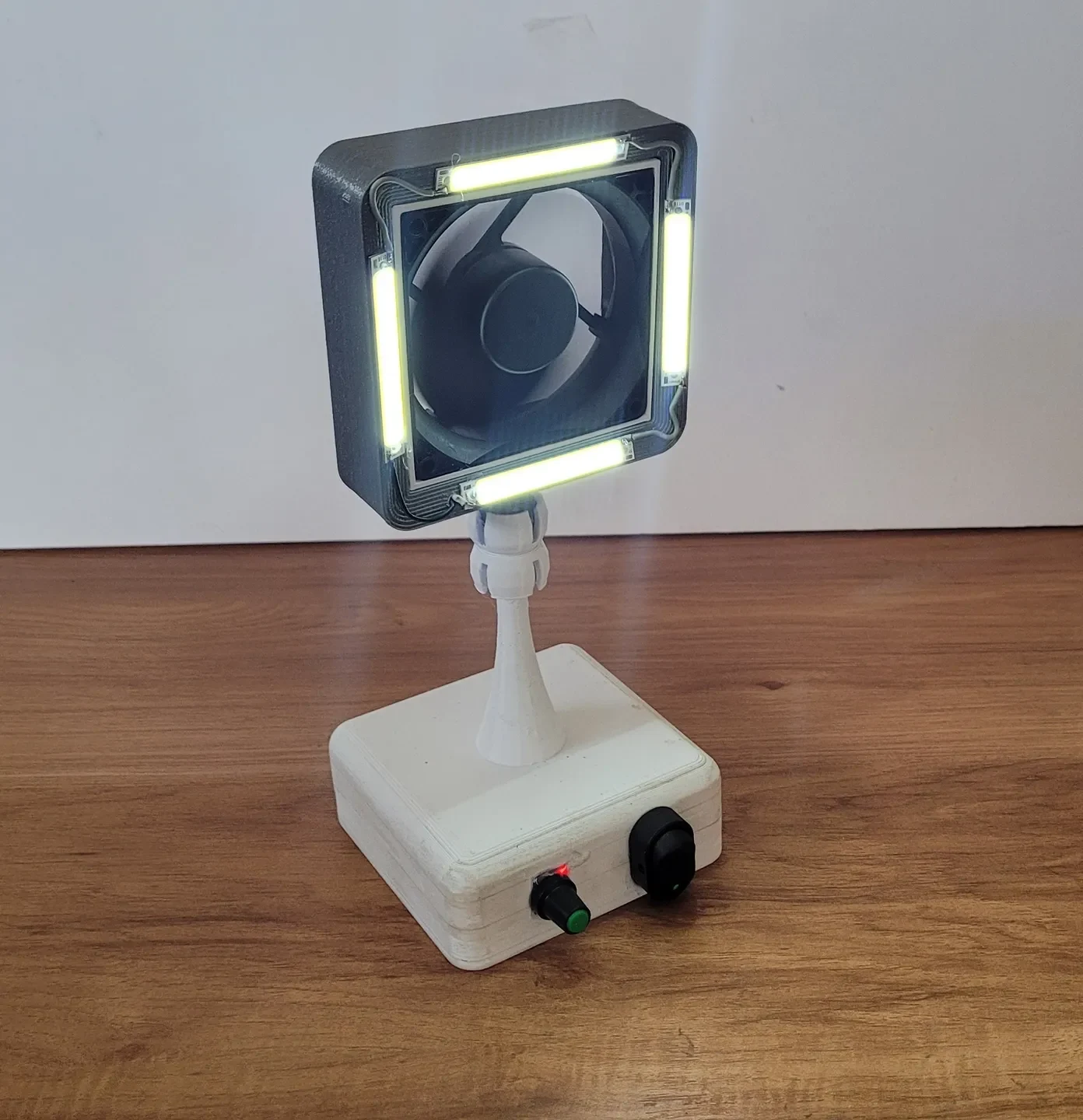

Я включил резистор очень малого номинала в цепь светодиода. В остальном светодиоды мощностью 1 Вт невероятно яркие.
Приклейте аккумуляторную батарею к основанию вдали от переключателей.

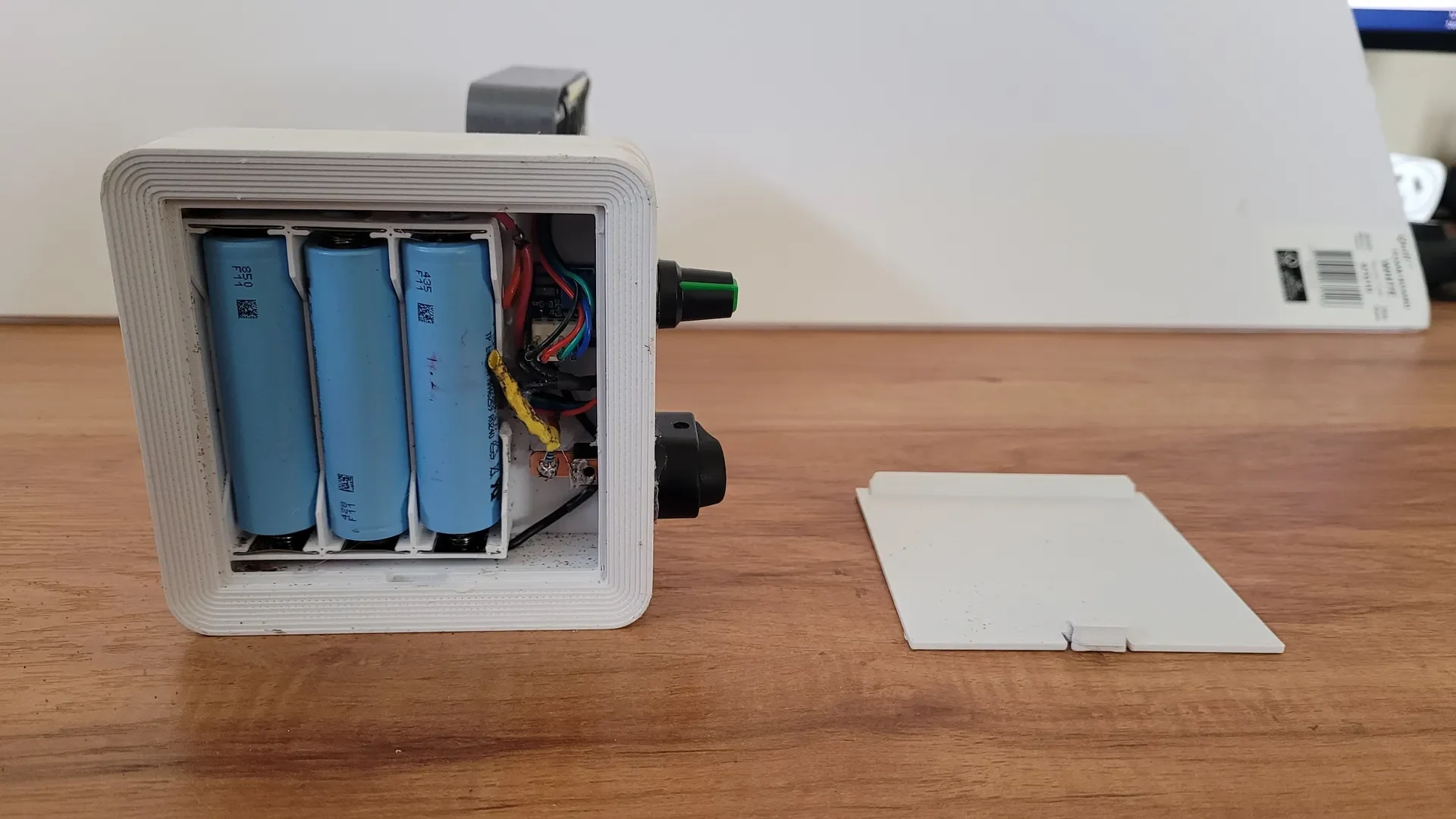

Загрузите в него аккумуляторы 18650.
Защелкните крышку батарейного отсека, и все готово.
Здесь нет никакой фильтрации или чего-то еще, он просто отводит пары от вашего лица.
