Параметрический литий-ионный держатель

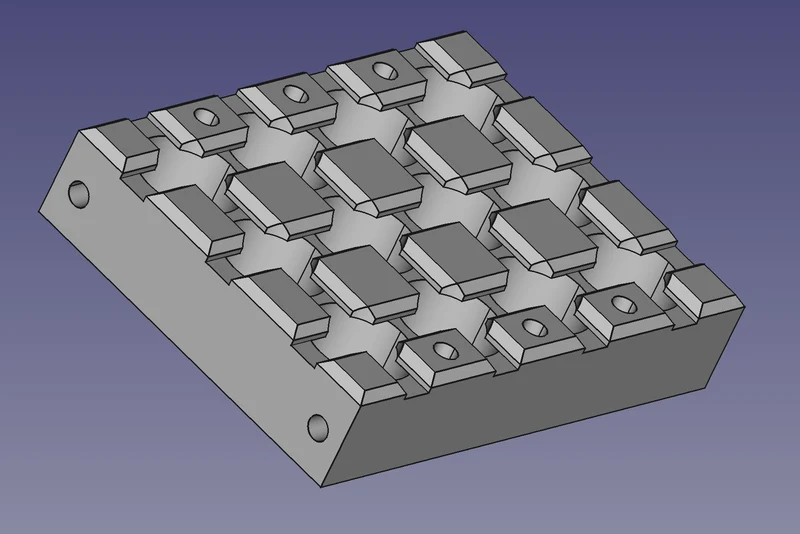

Полностью параметрическая 3D-модель для изготовления собственных литий-ионных аккумуляторов.

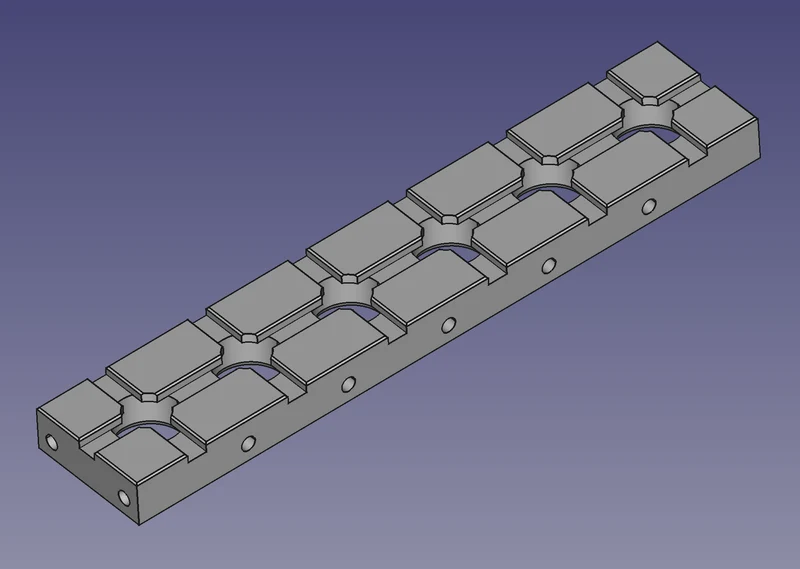

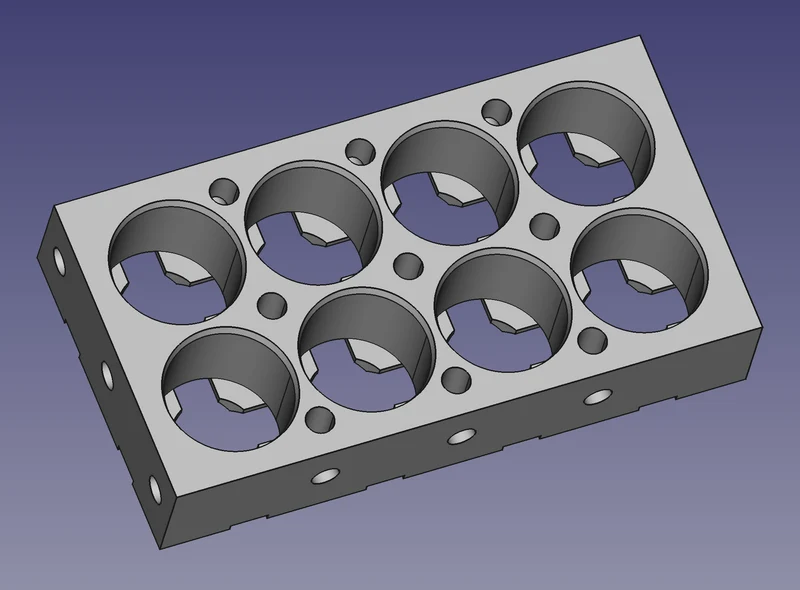

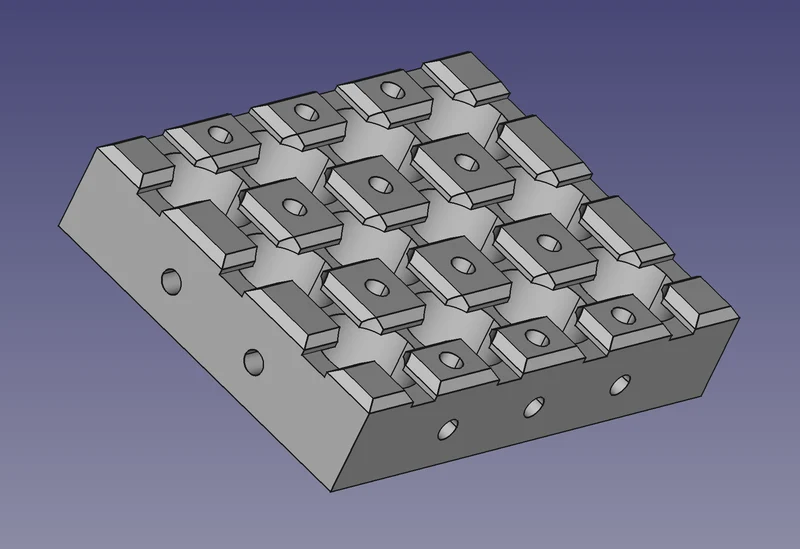

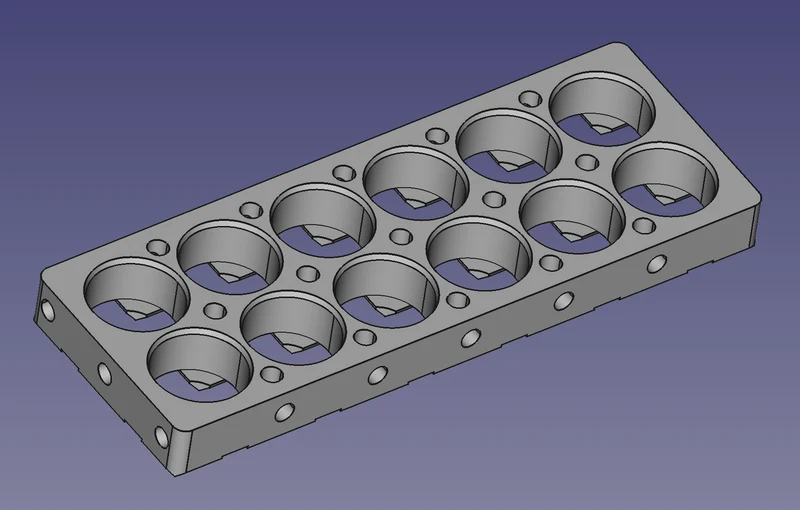

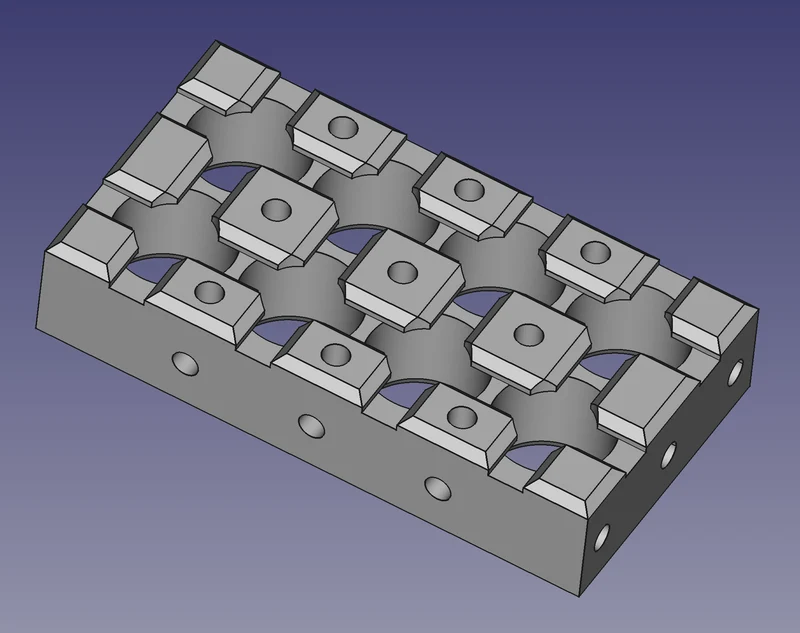

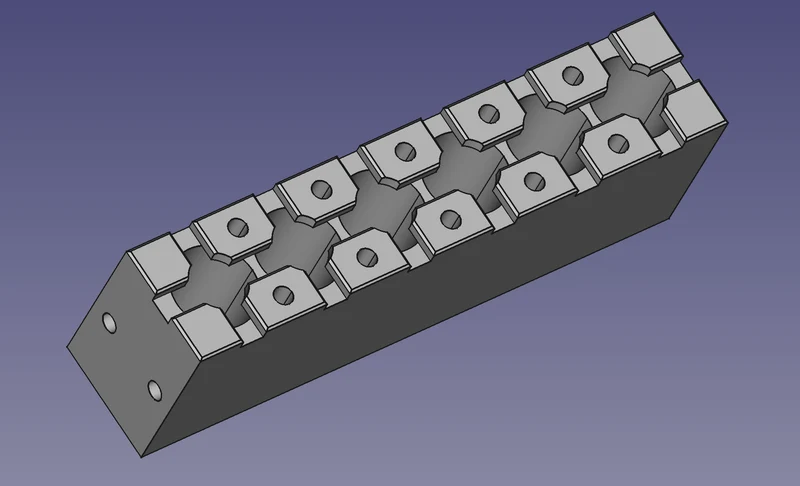

Вы можете сами сварить аккумуляторный блок любой конфигурации, например. 2с2п, 6с1п, 8с8п или даже 1с1п.
Можно настроить практически любой параметр, например. Диаметр батареи может быть 18, 21 или любое введенное вами число (в определенном диапазоне), более подробная информация позже.
Кроме ��ого, модель прошла огромное количество проверок, например, если диаметр батареи установлен на 36 мм, а расстояние между батареями установлено на 20 мм, она все равно будет действительна, поскольку расстояние регулируется так, чтобы между ячейками была стенка не менее 1 мм.
Вам необходимо иметь FreeCAD, чтобы иметь возможность редактировать эту модель. Для базового использования откройте таблицу «Входные значения» и введите правильные значения в столбец «Входные данные». Опытные пользователи FreeCAD могут проверить электронную таблицу Math, если хотите изменить некоторую логику. Он использует некоторые расширенные функции, поэтому вам нужно знать, что вы там делаете.
Если вам нужны какие-то дополнительные функции, вы можете легко их добавить, я бы рекомендовал использовать Body и делать это с помощью верстаков Part Design или Part. Таким образом, вы всегда сможете удалить его, если что-то пойдет не так, и тело ядра останется нетронутым.
Важное примечание для новичков: если вы добавите дополнительные функции и измените что-то в электронной таблице, это может привести к сбою, поэтому перед добавлением убедитесь, что указаны правильные значения.
Примечание. Чтобы убедиться, что ваша батарея подходит, вы можете установить ее диаметр и конфигурацию 1s1p, а также сделать пробную печать перед печатью, например. Корпус 6с3п, это сэкономит некоторое количество времени и нити.
Примечание 2: модель имеет симметричные противоположные стороны, но немного разные перпендикулярные, вы можете использовать это как преимущество и вместо 4s2p напечатать версию 2s4p.
Информационное примечание 3. Вы можете использовать его в качестве футляра для хранения, если установите немного больший диаметр батареи и подходящую высоту.
Список параметров:
Батареи в серии — сколько ячеек в серии вы хотите
Батареи в параллельном режиме — сколько ячеек параллельно вы хотите
Диаметр батареи — может иметь диапазон от 6 мм до 50 мм.
Battery Space — расстояние между центрами ячеек, не может быть меньше диаметра батареи + 1 мм.
Диаметр клеммы аккумулятора — диаметр центрального отверстия, в основном полезен для размещения положительных клемм внутри.
Strip Gap — ширина никелевой полосы для сварки па��етов.
Показать XXX — логические параметры для включения/отключения некоторых функций, таких как боковые отверстия или фаски. Должно быть 0 или 1
Глубина отверстия для батареи — здесь вы устанавливаете высоту корпуса, это значение означает, насколько глубоко вы хотите, чтобы батарея поместилась внутри.
Ширина границ — ширина дополнительных границ, на данный момент я не смог сделать ее логическим значением, поэтому, если вам не нужны границы, вы можете до��авить эскиз, чтобы их обрезать, или просто установить ширину 0,01 мм, с этим размером и точностью 3D-принтера, я думаю, вы не сможете найти разницу.
Высота ограничителя — этот параметр определяет, насколько высоко будет находиться та часть, которая удерживает батарею от выпадения.
