Прокладка для аккумулятора для комплекта Ryobi One+ 5 Ач

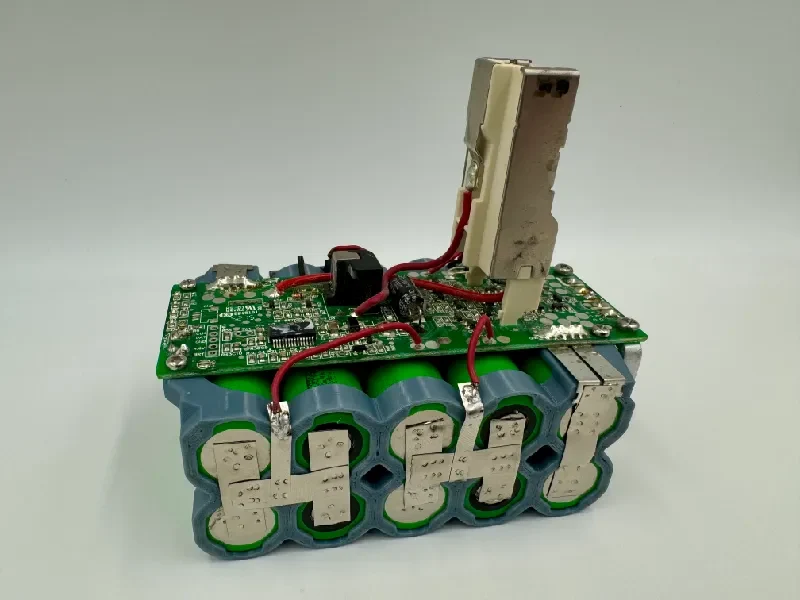

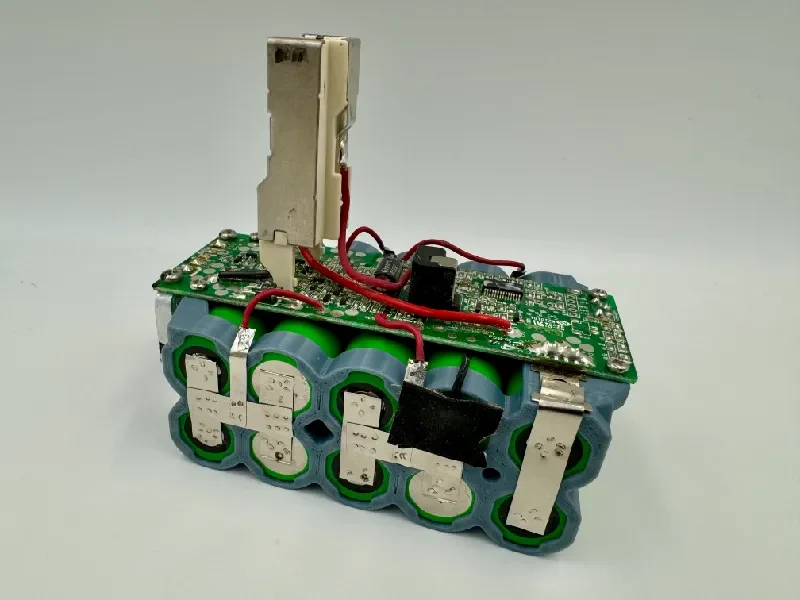

Это проставка для аккумуляторных блоков Ryobi One+ емкостью 5 Ач с точками крепления для BMS сверху. Я сделал это потому, что, обслуживая свою батарею новыми элементами, я сломал оригинал. Упс! Это было смоделировано с использованием батареи 2016 года на случай, если с тех пор были внесены какие-либо изменения.

Для сборки этой модели вам понадобятся две металлические вставки M3 и два винта M3x8 или большего размера. Обратите внимание, что этот пакет не любит разбирать и оставаться целым. Также учтите, что в упаковке он может нагреться, и используйте пластик, который вам удобен.

Кроме того, он плотно прилегает. Оно войдет :)

Установите две вставки M3 в два отверстия, указанные на рисунке.

Протолкните шестигранный ключ/шестигранный ключ через отверстия, чтобы вытолкнуть опоры. Также стоит протолкнуть винты в противоположном направлении, чтобы убедиться, что они проходят нормально.

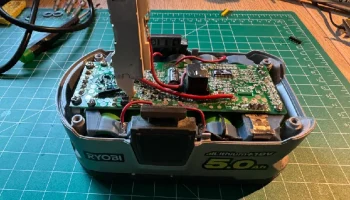

После того, как батареи вставлены и обе стороны соединены, вставьте два винта M3x8 в указанные отверстия, чтобы соединить две половинки.
