Heltec Wireless Stick Lite, OLED-дисплей 1,3 дюйма и чех...

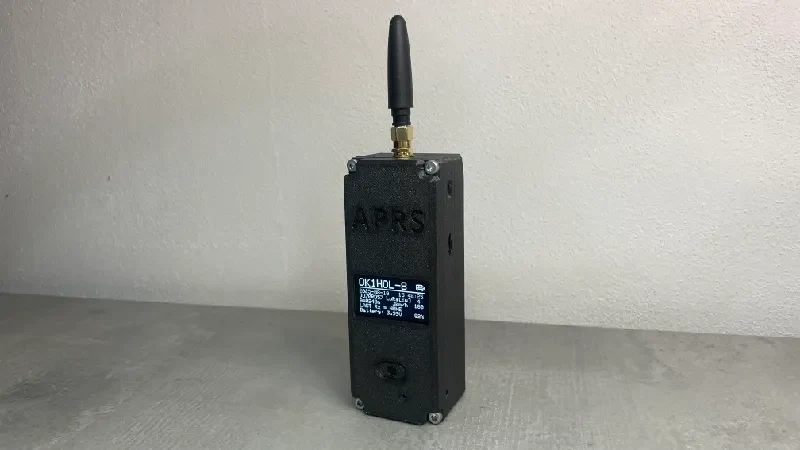

Чехол для комбинации Heltec Wireless Stick Lite v3, 1,3-дюймового OLED-дисплея и GPS, идеально подходящий для вашего трекера APRS.

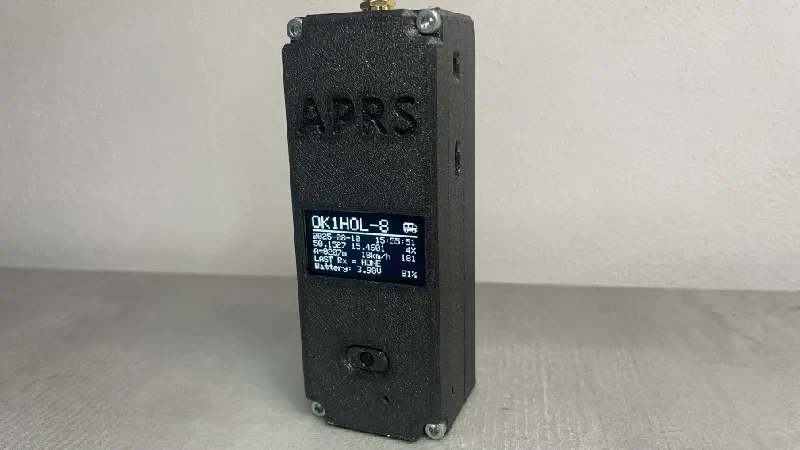

Корпус также рассчитан на две литий-ионные батареи 18650, которые будут питать ваше устройство. Для того, чтобы иметь возможность переключать страницы на дисплее, на передней части корпуса предусмотрено место для кнопки размером 6х6 мм. Средняя часть также доступна с отверстием для этого переключателя.

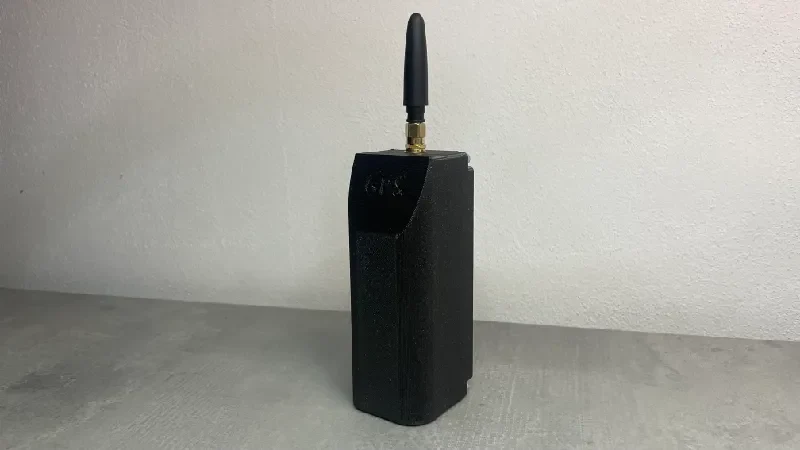

Для соединения всего корпуса также понадобятся четыре винта М3х20 мм. Два печатных держателя OLED и один держатель GPS используются для крепления дисплея и GPS-антенны. Крышка кнопки должна держаться при вдавливании в отверстие, но ее еще можно закапать суперклеем.

Схема подключения: (если используется для трекера APRS)

Heltec WSL OLED-дисплей Модуль GPS Кнопка
3В3 или 5В ВКК ВКК
Земля Земля Земля Контакт 1
GPIO 17 СДА
GPIO 18 СКЛ
GPIO 47 RX
GPIO 48 TX
GPIO0 Контакт 2*

*Для кнопки на контакте 2 необходимо добавить резистор 10КОм и подключить его к 3,3В.

Это всего лишь образец моей проводки, которую я использовал для проекта трекера LoRa APRS.

Печать с подставками, Заполнение: 15%.
