SW6106 блок питания

Я нашел эти аккуратные печатные платы, предназначенные для блока питания USB-PD мощностью 18 Ватт 5 В/9 В/12 В, и решил спроектировать корпус для размещения одного из них и двух литий-ионных элементов 18650.

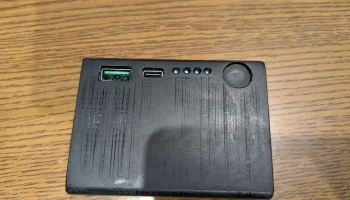

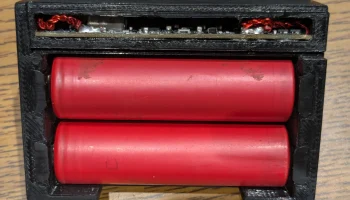

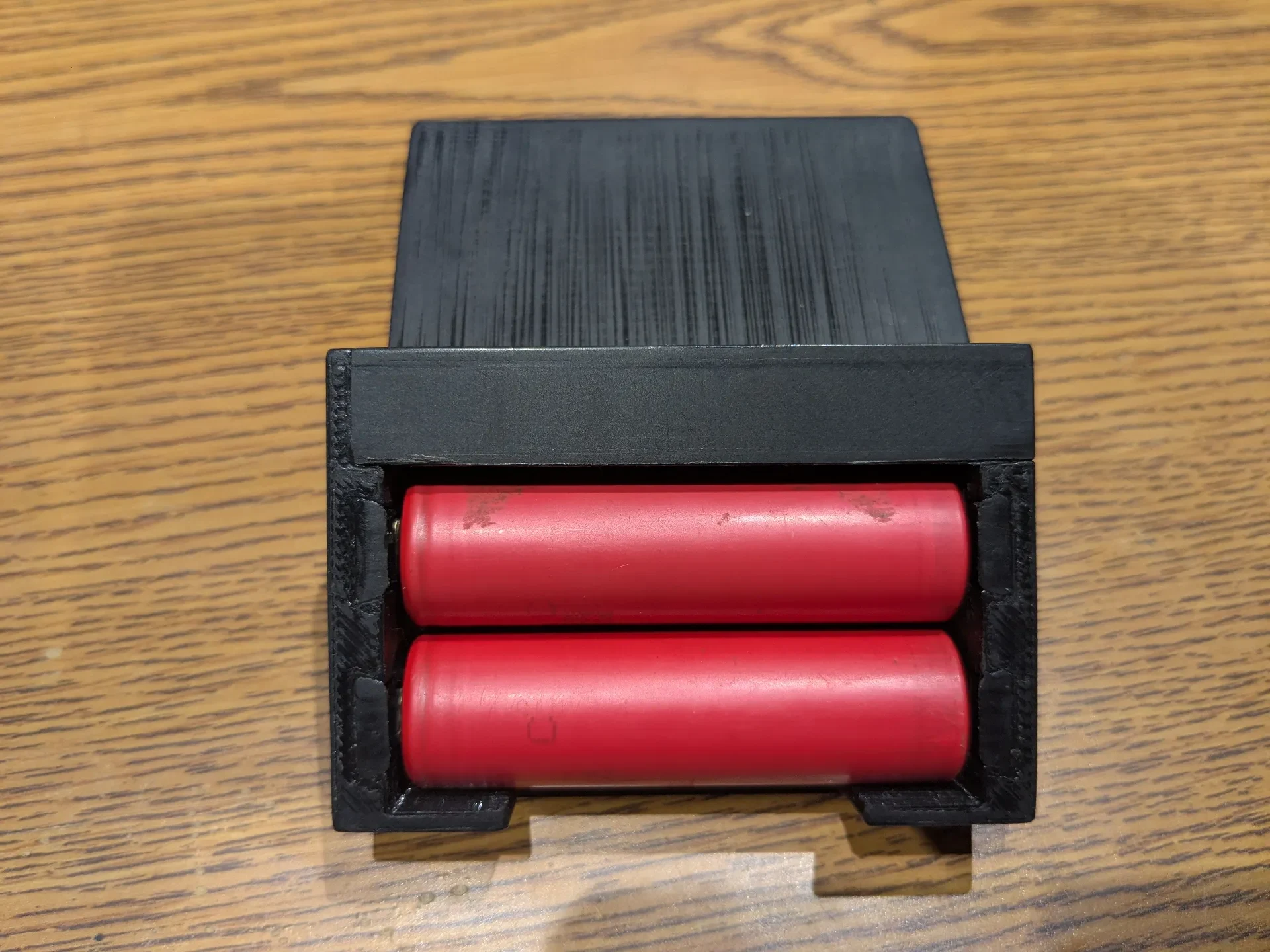

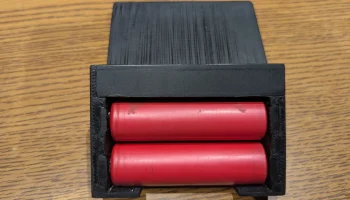

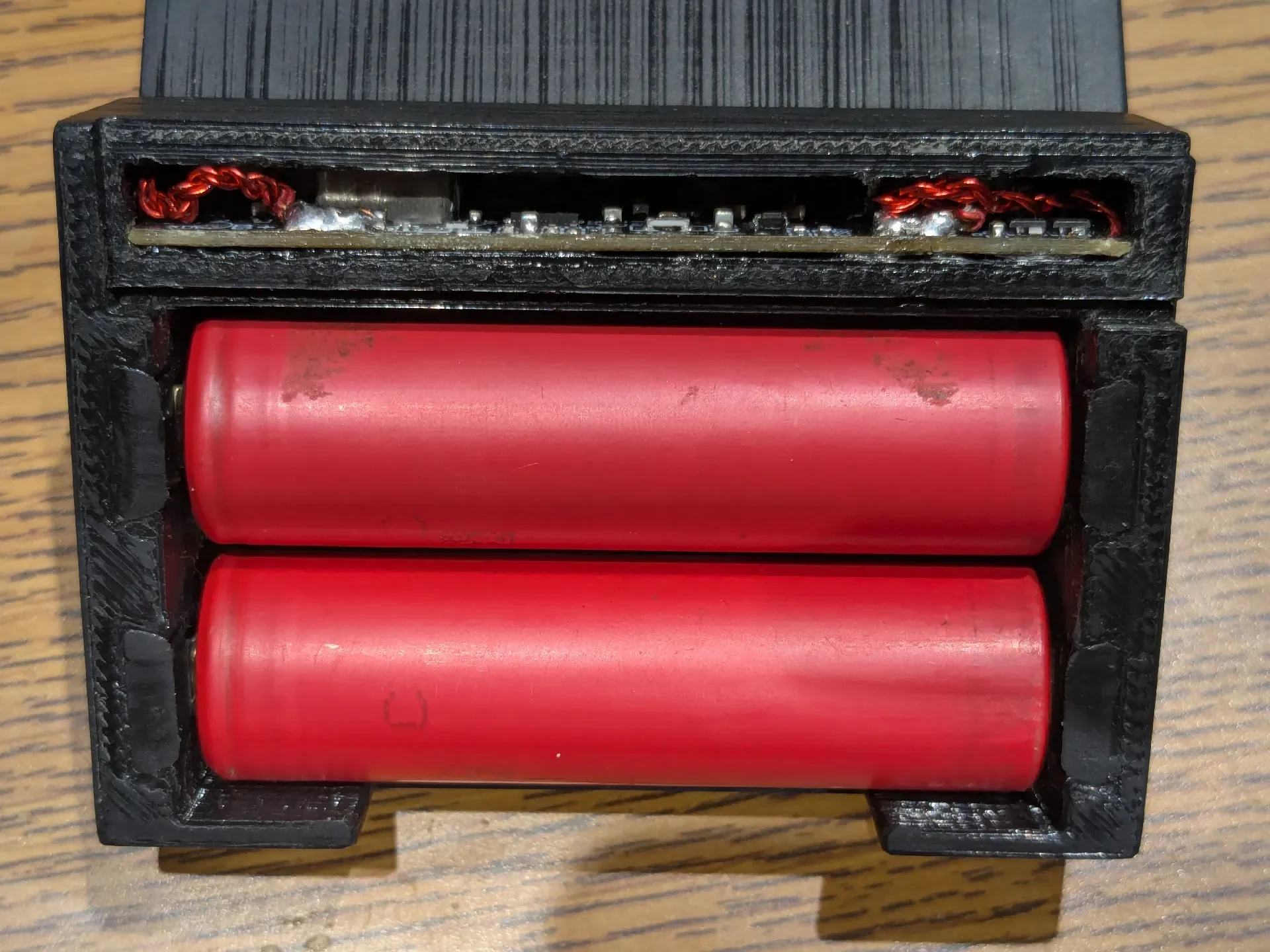

Он имеет утопленную кнопку, позволяющую избежать случайного нажатия в кармане или рюкзаке, а также фрикционный чехол/корпус, который защищает съемные элементы 18650, в то же время оставляя их легко доступными для замены/замены.

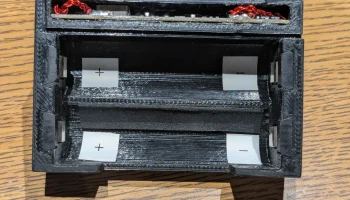

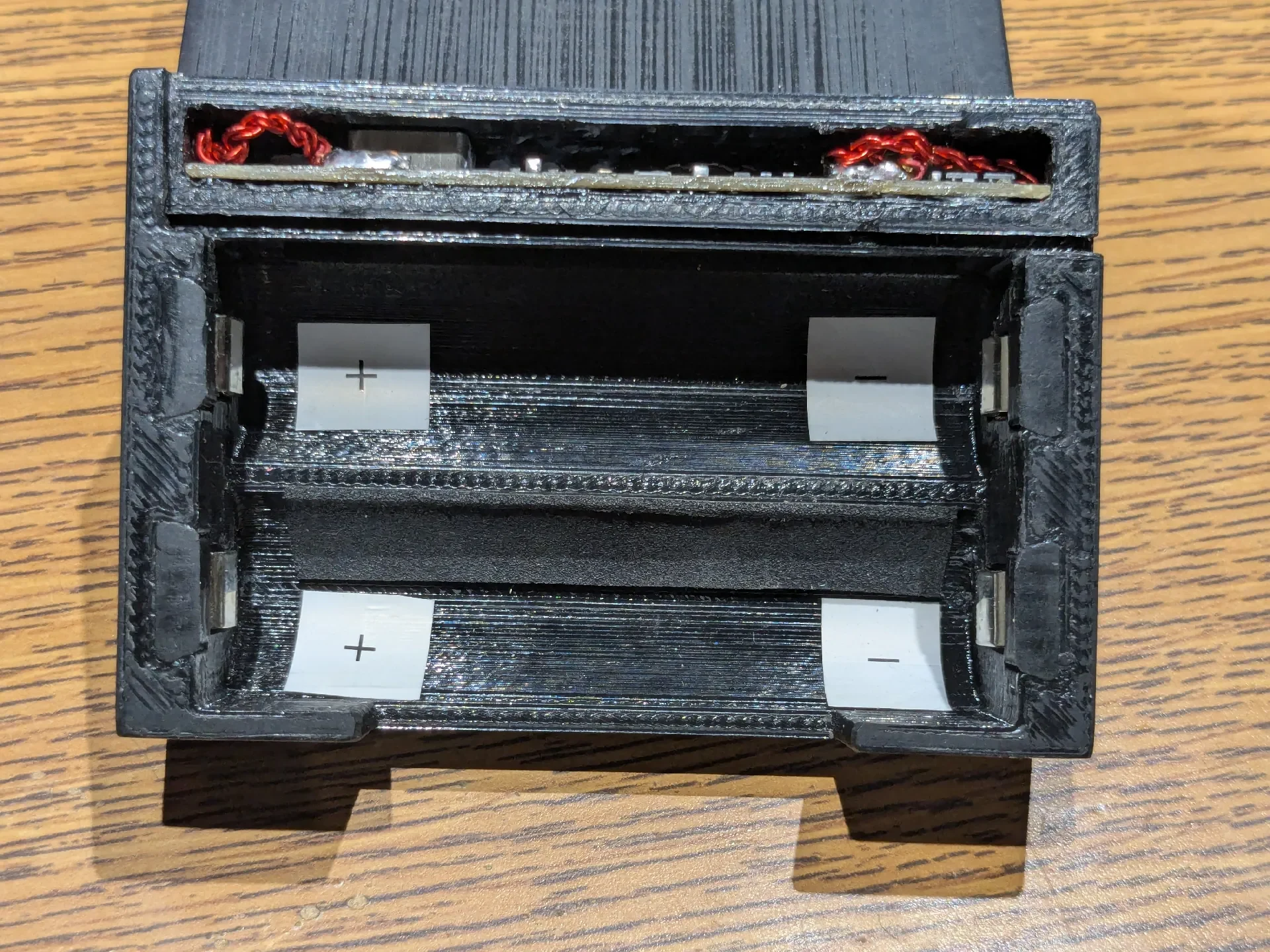

Предназначен для незащищенных ячеек с плоской верхушкой. Защище��ные ячейки и/или ячейки с кнопочной крышкой, вероятно, слишком длинные для установки.

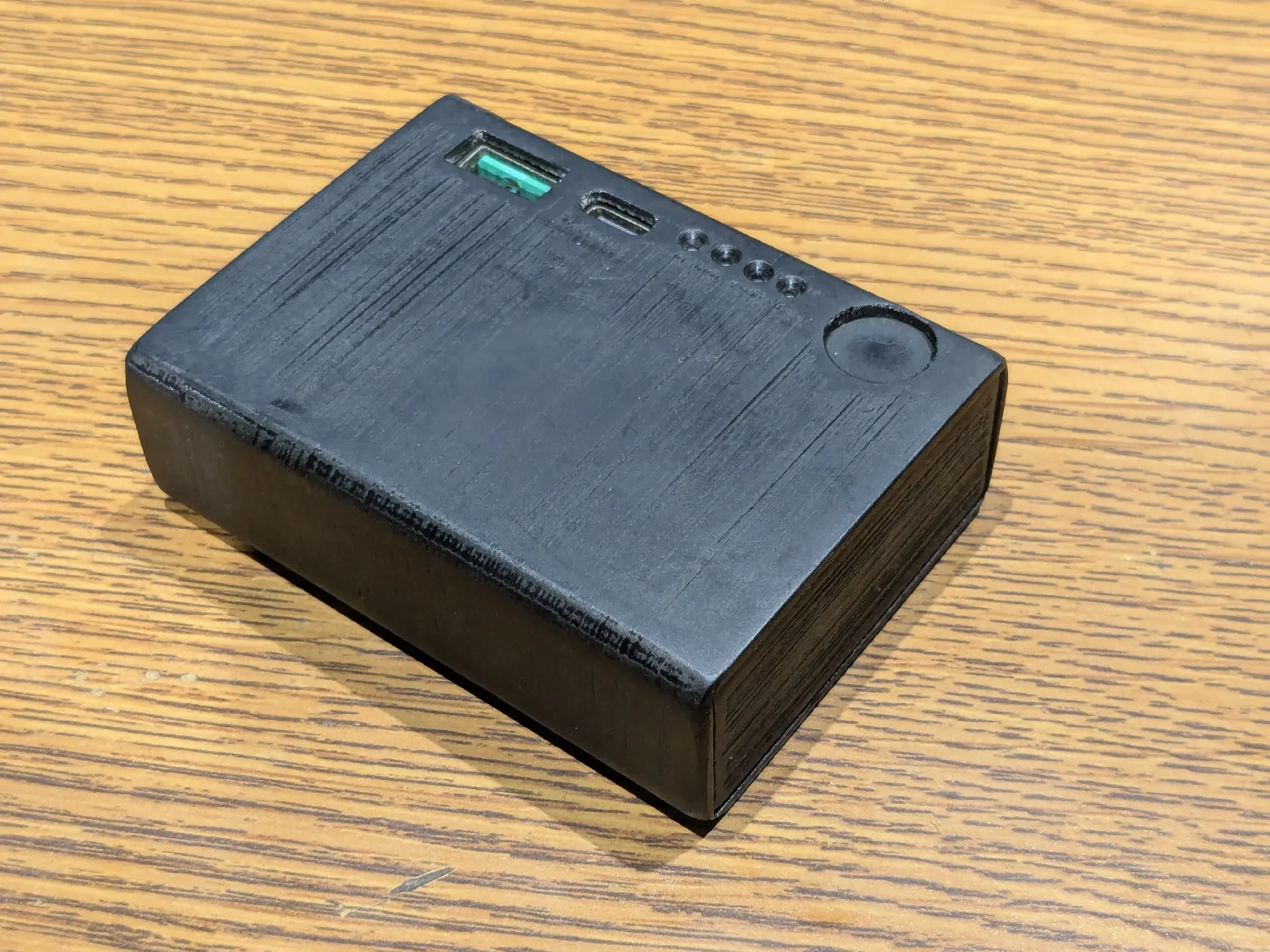

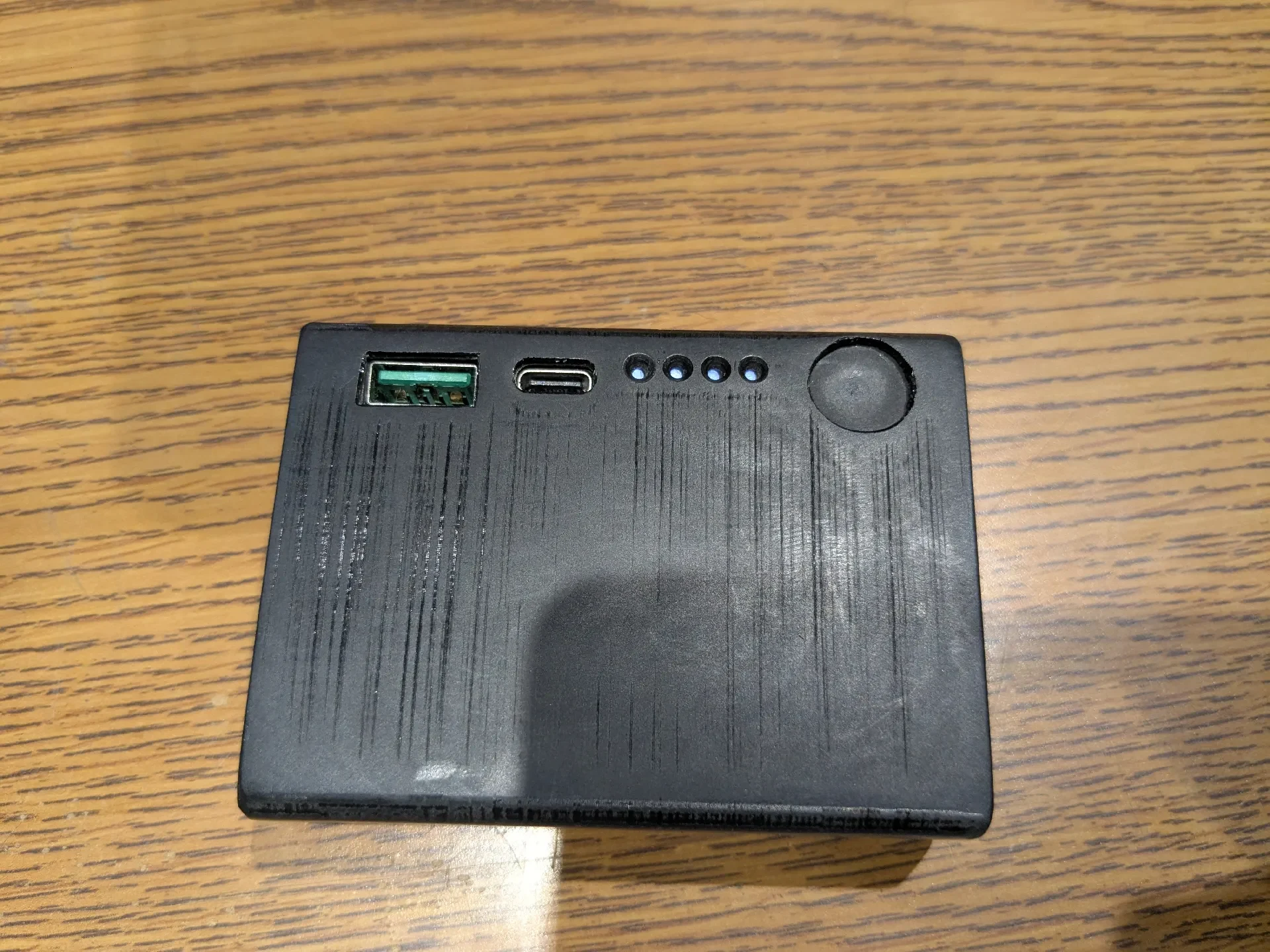

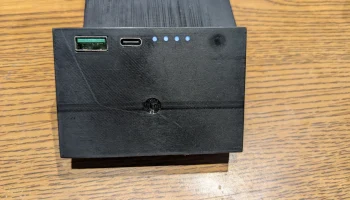

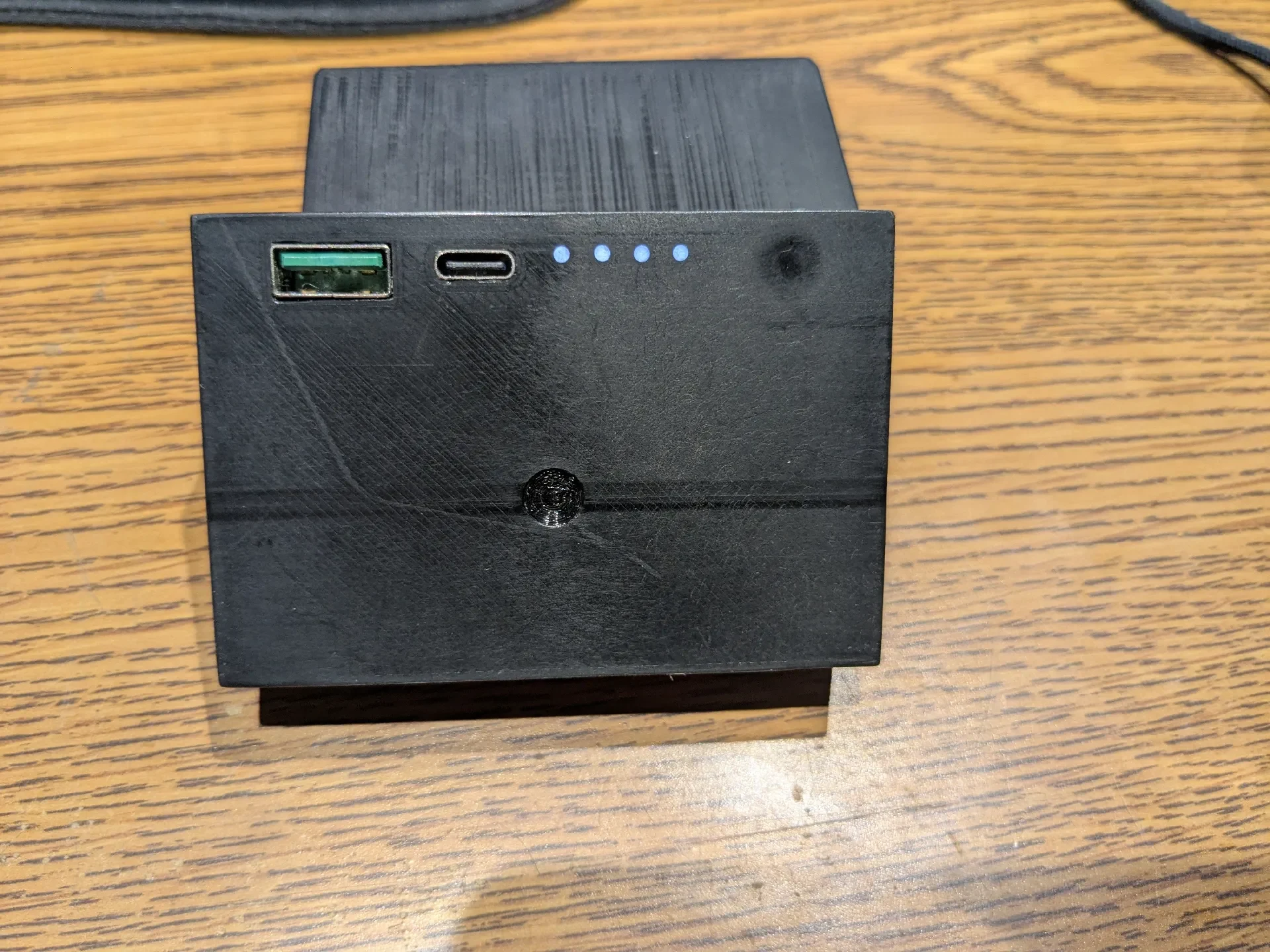

Светодиодные индикаторы видны через световоды (куски прозрачной нити), вставленные в основной корпус. Чтобы отверстия было легче расположить идеально и по размеру, я включил в комплект сверло. Используйте сверло диаметром ~1,5-1,6 мм, чтобы нить световода плотно прилегала, затем добавьте пару капель суперклея сзади и обрежьте их заподлицо с передней поверхностью. Длина каждого световода должна составлять около 6-8 мм.

Спецификация материалов:

1x модуль банка мощности: https://www.aliexpress.com/i/2255800990404279.html
4 контакта аккумулятора, которые можно приобрести отдельно: https://www.aliexpress.us/item/3256807497901670.html или извлечь из существующего держателя: https://www.aliexpress.us/item/3256806641553964.html.
Эмалир��ванная медная проволока для межсоединений ячеек — я использовал удвоенную толщину 24AWG для каждого контакта ячейки, чтобы снизить падение напряжения.
Дополнительно: неопреновая пена толщиной 1/16 дюйма и шириной ½ дюйма с клейкой основой для дополнительной амортизации ячеек и облегчения их удаления: https://www.amazon.com/dp/B0DN19B8MR

Все печатные компоненты собираются с помощью фрикционной посадки и соединения «ласточкин хвост», поэтому вам может потребоваться слегка масштабировать и/или отшлифовать отдельные компоненты в зависимости от размерных возможнос��ей вашего принтера.
