Электронная бумага Погода и видео

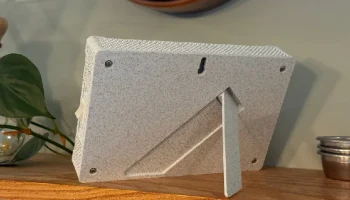

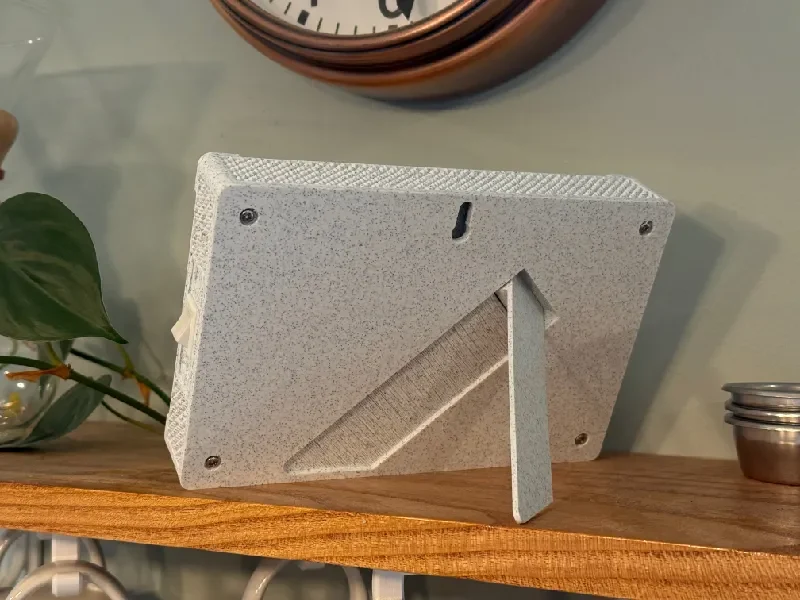

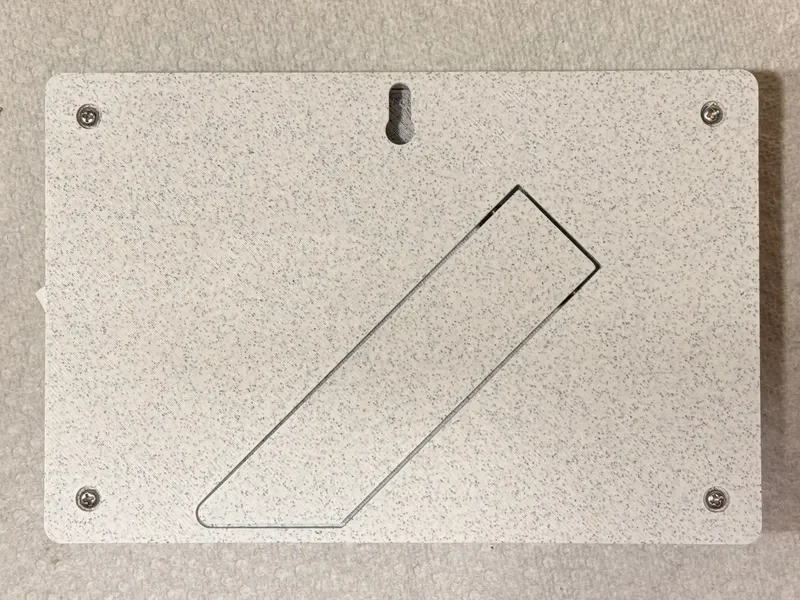

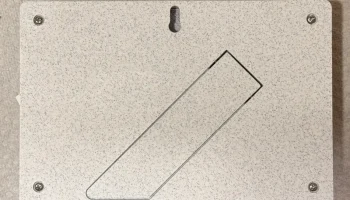

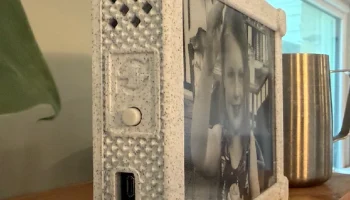

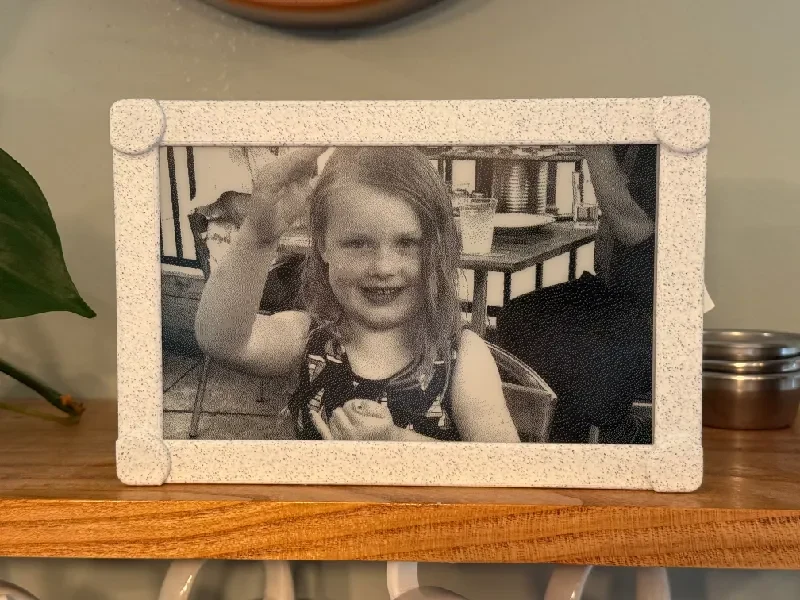

Это рамка с питанием от батареи для 7,5-дюймового дисплея на электронной бумаге. Я использую ее для своего проекта ePaper Weather & Very Slow Home Video Player. Ее можно повесить на стену или использовать прилагаемую подставку в альбомной ориентации.

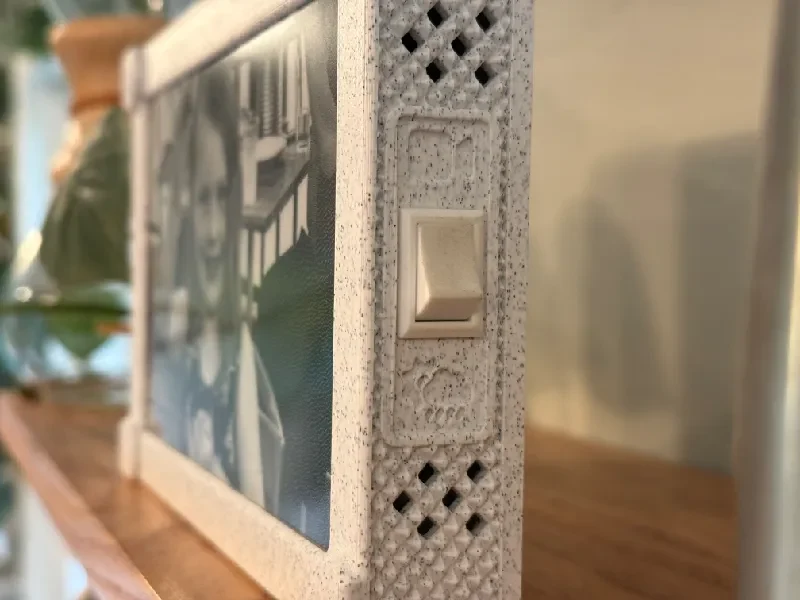

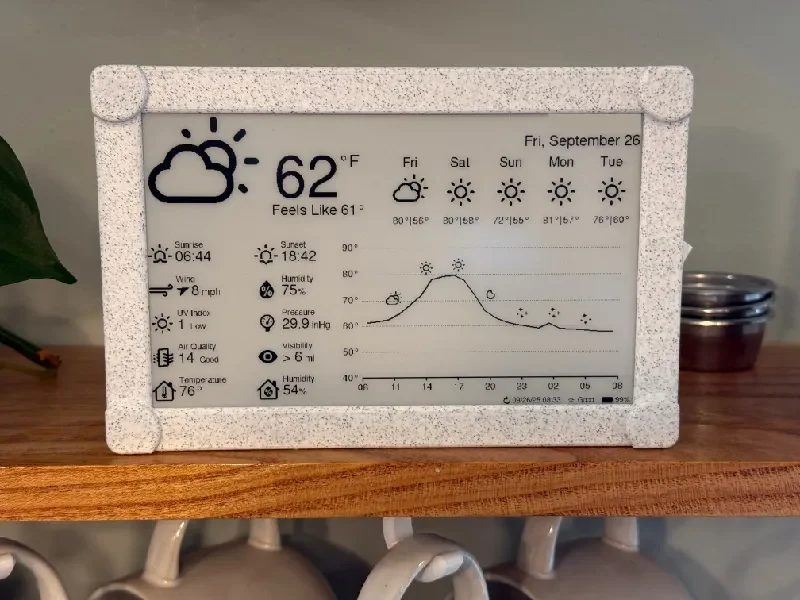

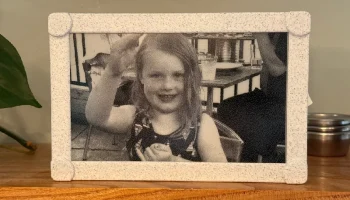

Используйте кулисный переключатель для переключения между видеоплеером и отображением погоды. Видео автоматически меняется на пять кадров в секунду, а следующий кадр показывается каждые шесть минут. Это означает, что для воспроизведения одной секунды видео потребуется 30 минут реального времени. Приложение погоды обновляется в начале и в конце часа (каждые 30 минут).

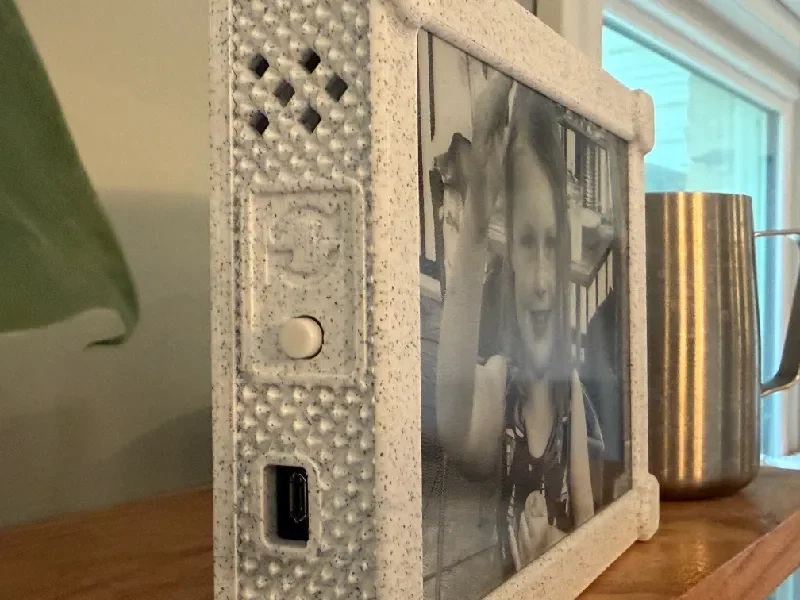

Панель изготовлена из электронной бумаги, как в Kindle. Питание используется только при смене дисплея, который остается видимым при выключенном питании. Питается от литий-ионного аккумулятора 18650. Заряда должно хватить на несколько месяцев, а подзарядить его можно через USB.

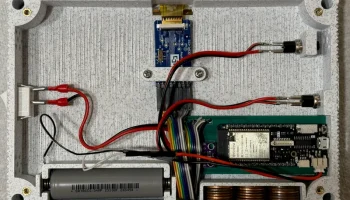

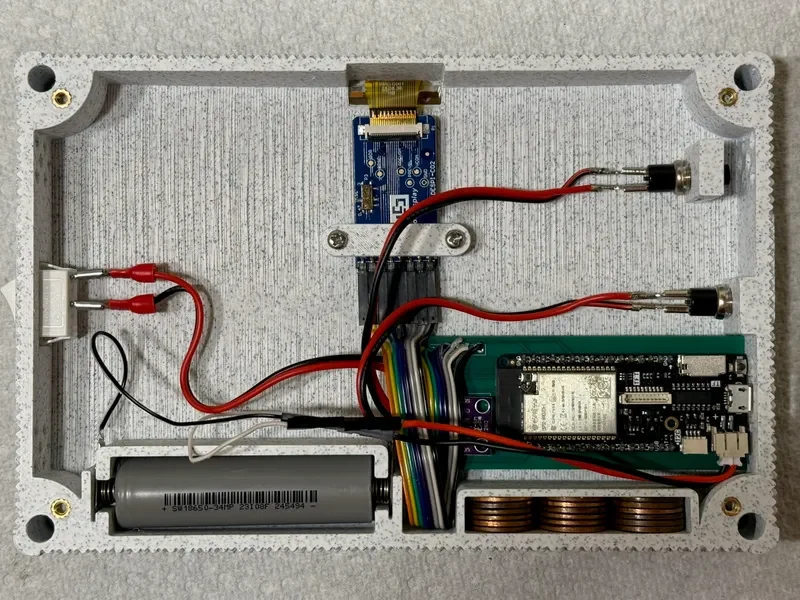

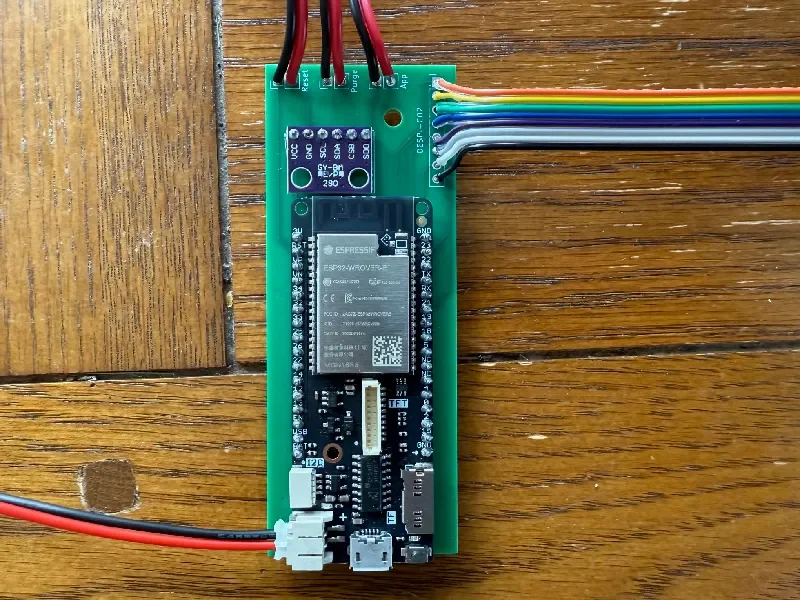

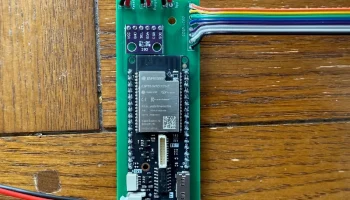

Основная монтажная плата предназначена для индивидуальной печатной платы (подробнее ниже). К печатной плате прикреплены:

Микроконтроллер Wemos D32 Pro.
Крепление датчика температуры/давления/влажности BME280.
Три пары проводов, ~4 дюйма.
Я ис��ользовал 22 AWG, но подойдет и меньшего размера.
Я добавил лепестковые разъемы на конце для удобства подключения.
Одна пара идет на кнопку мгновенного обновления.
Одна пара идет на кнопку мгновенного действия для очистки кэша.
Одна пара идет на кулисный переключатель для смены приложений.
8-контактный ленточный кабель Dupont «мама», ~2-4 дюйма.
Если у вас нет ленточного кабеля, вы можете проложить отдельные провода для всех 8 контактов. Либо у них уже должно быть гнездовое соединение Dupont, либо вам придется обжать его самостоятельно.

Основная монтажная плата имеет встроенную опору посередине, она должна легко отсоединиться. Вам потребуются опоры для трех точек крепления резьбовых вставок. Кроме того, в одном из четырех углов есть отверстие, требующее опоры (рекомендуются органические опоры). Шестигранная гайка кнопок мгновенного действия вставляется в паз, в который затем ввинчивается кнопка. Кулисный переключатель должен просто защелкнуться на месте. Если вы обнаружите, что он показывает неправильное приложение, просто вытащите его и переверните. В комплект можно включить 18 пенни США, чтобы сбалансировать вес аккумулятора, позволяя устройству подвешиваться на гвозде, не наклоняясь.

Необходимо 13 резьбовых вставок с винтами М3х6:

Четыре для крепления лицевой панели, которая удерживает панель на месте.
Четыре, чтобы прикрепить спинку.
Два для крепления подставки сзади.
Два для крепления платы адаптера экрана (DESPI-C02).
Один для удержания печатной платы на месте.

Требуемые детали

7,5-дюймовый электронный бумажный дисплей с экраном e-ink 800x480 (GDEY075T7)
Плата адаптера экрана для электронной бумаги (DESPI-C02), обычно продается вместе с дисплеем.
Печатная плата очень медленного домашнего видеоплеера Тома Паттерсона
Микроконтроллер Wemos D32 Pro
Датчик температуры/давления/влажности BME280 (Amazon, Aliexpress, убедитесь, что его напряжение 3,3 В)
Кнопка мгновенного действия 7 мм (требуются две, Amazon, Aliexpress)
Кулисный переключатель KCD1-101 (Амазон, Алиэкспресс)
18650 литий-ионный аккумулятор
Контакты батареи
Разъем JST PH 2.0 (Amazon, AliExpress)
Резьбовые вставки M3xL4xOD5 (всего 13)
Винты M3x6 (всего 13)
Пенни США (всего 18)
