ИБП Huawei Mesh Router-WS5800

Я сделал эту коробку для ИБП для маршрутизаторов Wi-Fi Mesh от Huawei. В частности, он был протестирован с WS5800, но должен работать со всеми маршрутизаторами такой же конструкции.

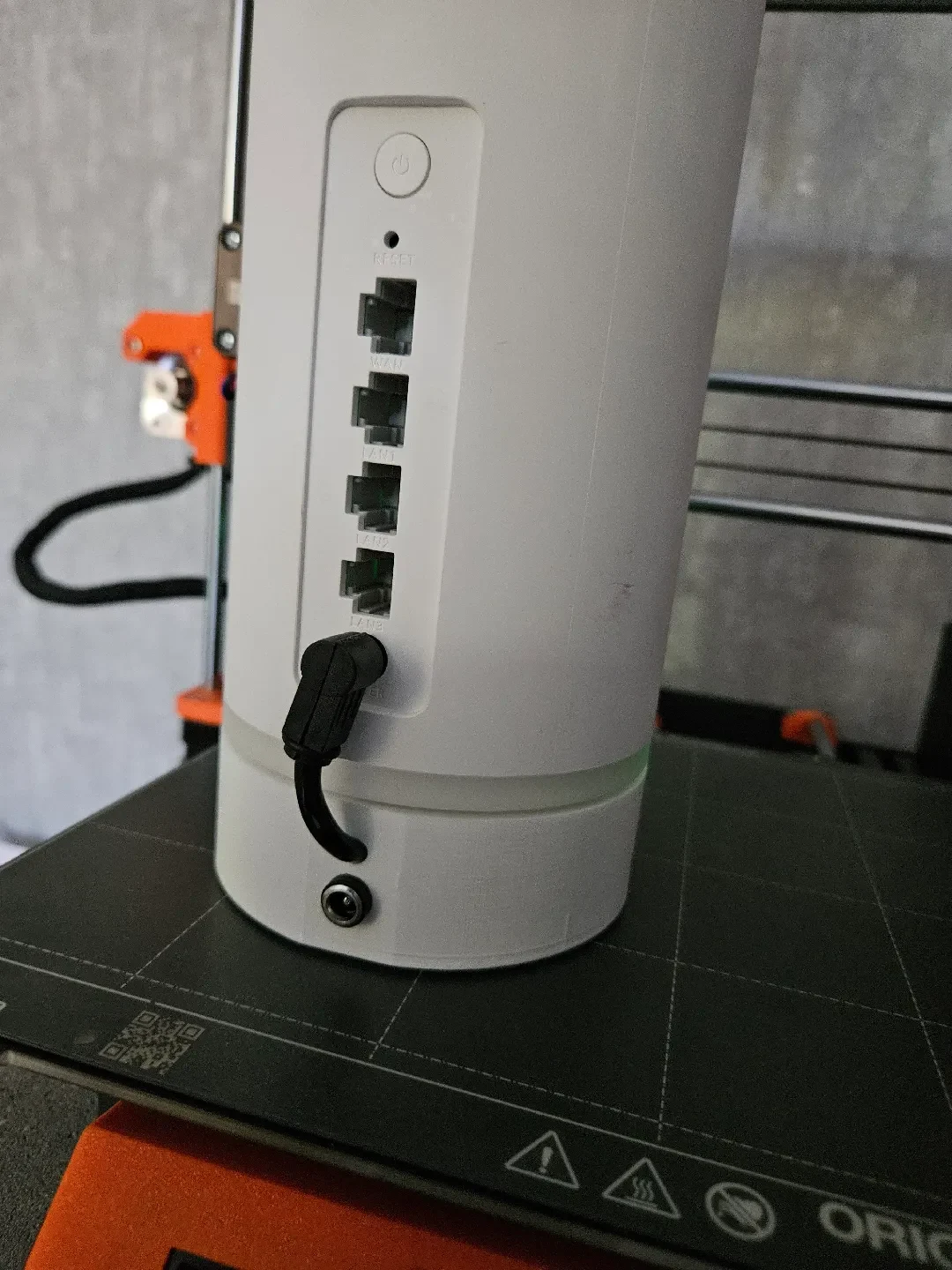

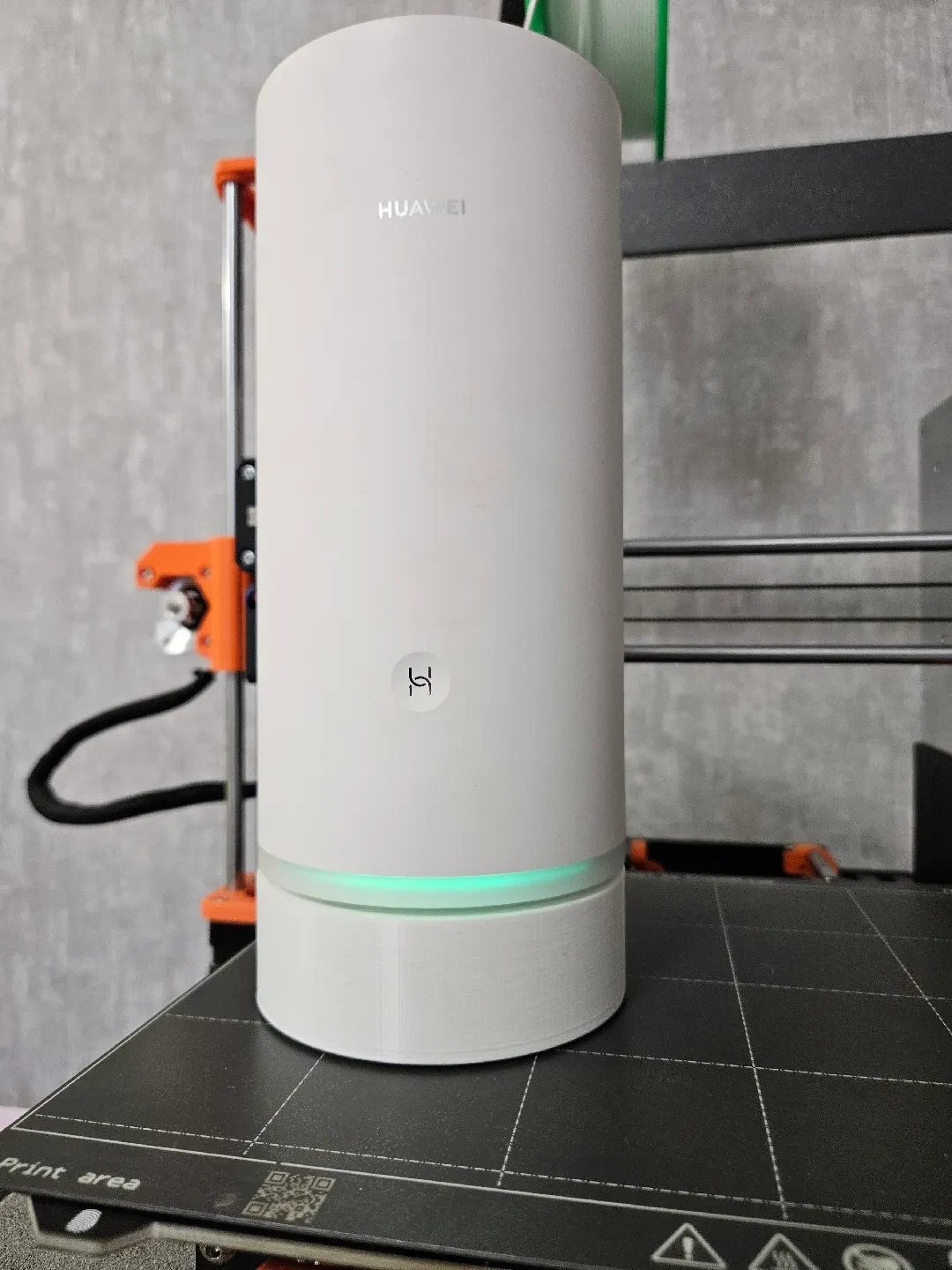

ИБП удобно помещается под маршрутизатором и имеет зазор, чтобы не мешать охлаждению маршрутизатора.

Необходимые детали:

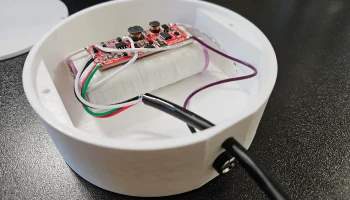

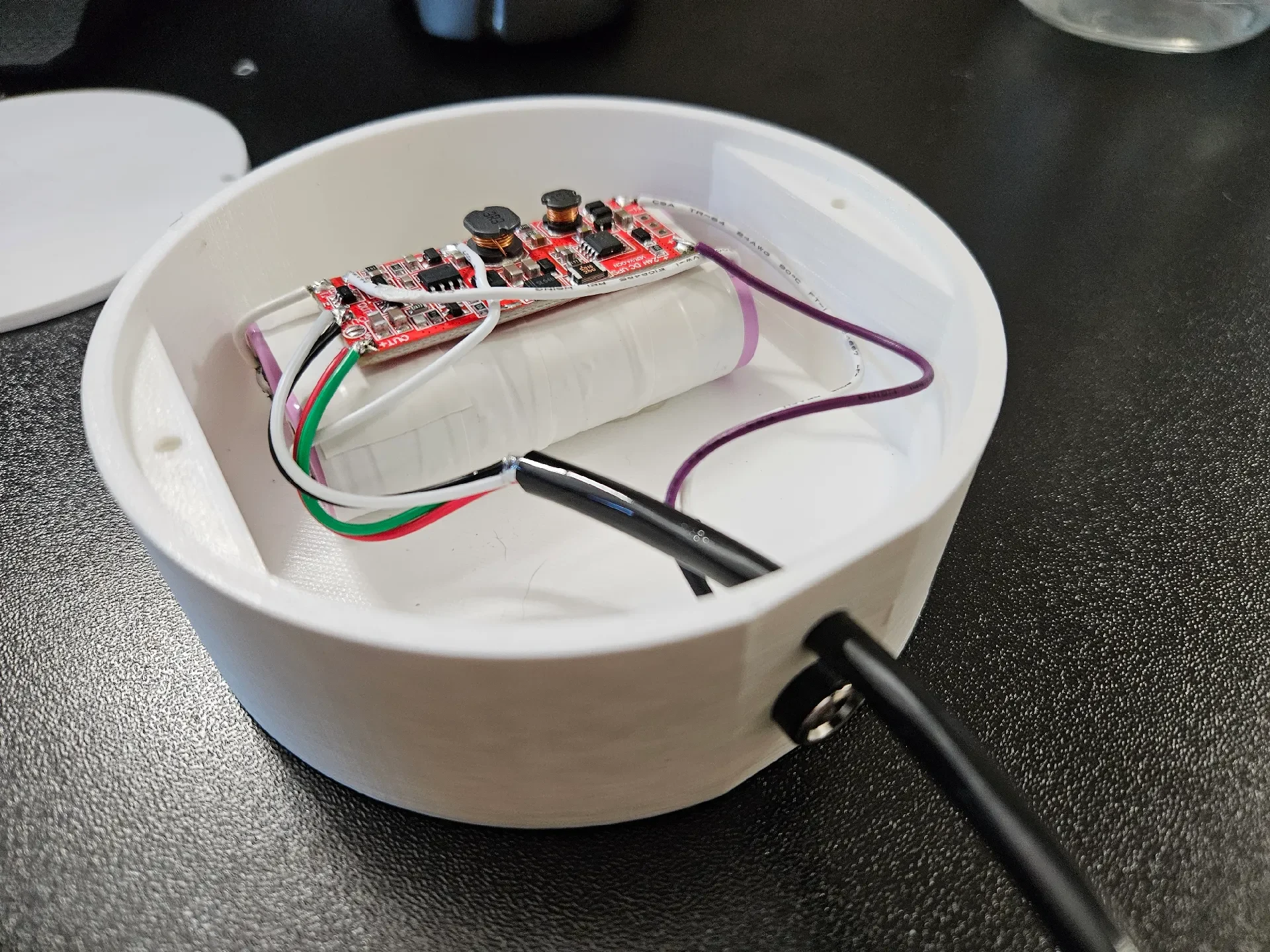

Плата ИБП 12 В 18650. Он неспецифичен, поэтому подойдет любой.

Я использовал этот: TZT DC 12 В/15 В, 24 Вт, 1 А, модуль источника питания ИБП, плата управления бесперебойным питанием 2S V4.0CN, повышающая зарядка Модуль защиты АлиЭкспресс 502

18650 Батарейки. Плата, которую я использовал, требует 2S, поэтому я использовал 2 батареи, но подходит любое количество от 1 до 4 батарей.

Модель, которую я использовал, — Samsung INR18650-35E.

Гнездо постоянного тока 5,5x2,1 м��.

5/10 шт. 5A 30 В для источника питания постоянного тока, розетка для крепления на панели, разъем для крепления на панели, адаптер 5,5 мм 2,1 мм, 2 типа клемм 5,5x2,1 — Алиэкспресс

Штыревой разъем постоянного тока 5,5x2,1 мм. Я использовал прямоугольный, но и прямой тоже подойдет.

5 шт. прямоугольный адаптер постоянного тока 2,1x5,5 мм для сварки, 5,5x2,1 мм, 90 градусов, разъем для паяльного шнура постоянного тока — Алиэкспресс

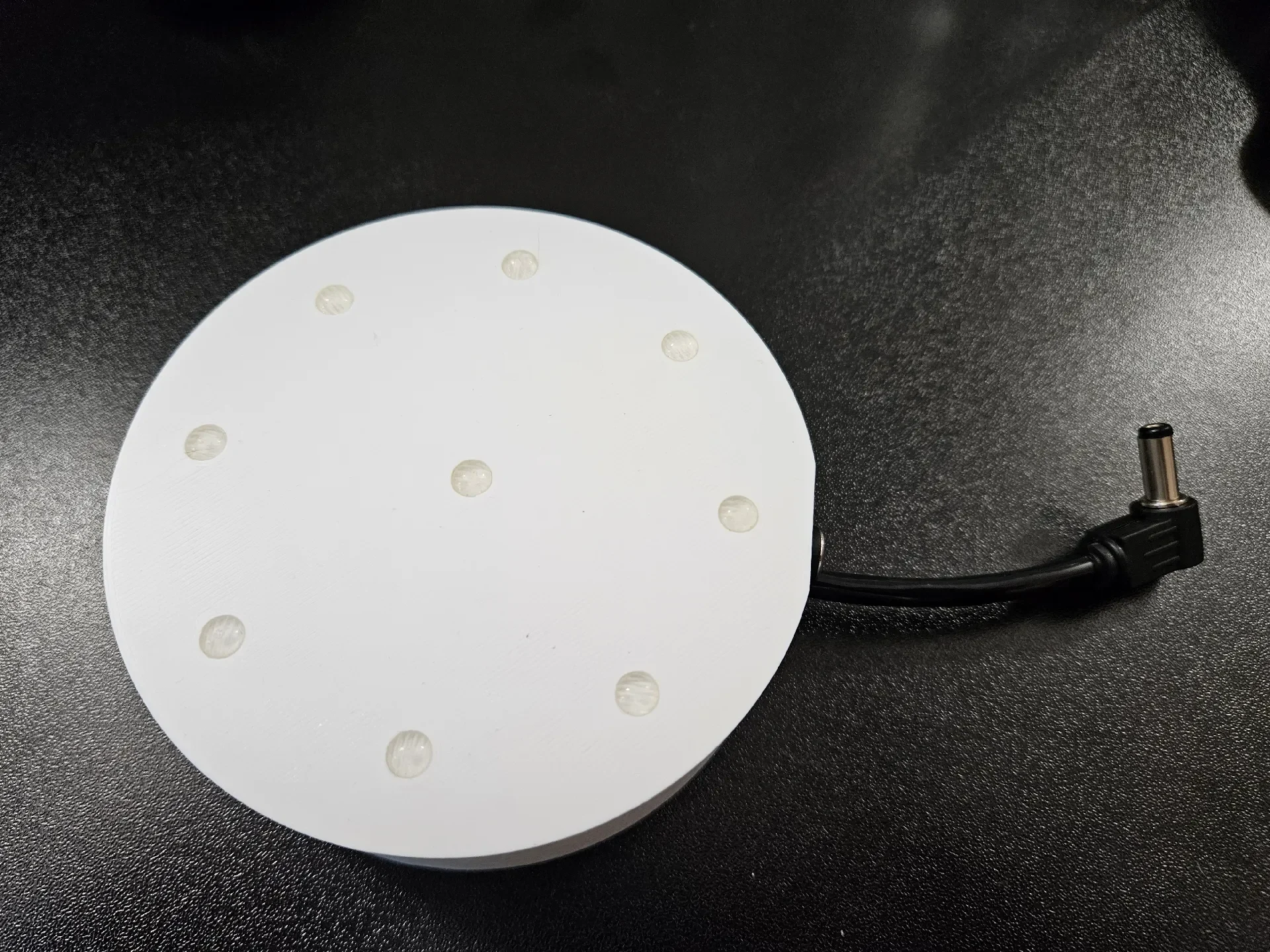

Резиновые ножки 6x2 мм. Это не обязательно, но поможет ему оставаться на одном месте.

100 шт., Лидер продаж, самоклеящиеся круглые силиконовые резиновые бамперы, мягкие прозрачные черные противоскользящие амортизаторы, подушечки для ног, демпфер — Алиэкспресс 1503

2шт. Винты с потайной головкой 3х6 мм.
