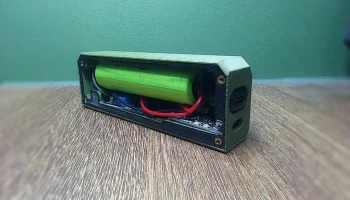

GVDA DualPower Pack V1 - портативный блок питания
Что это за проект?

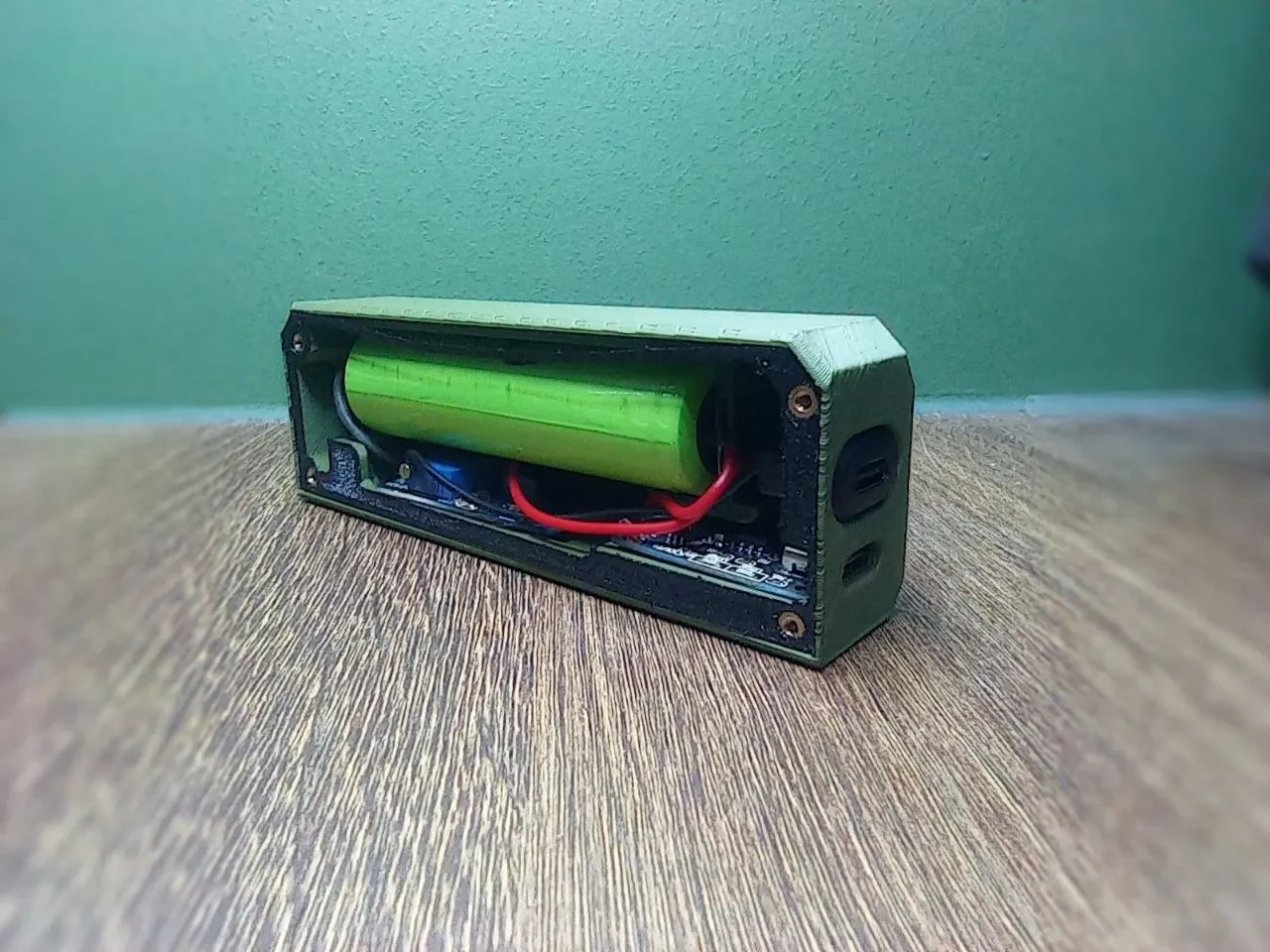

Это компактный портативный повербанк, предназначенный для питания паяльника или небольших устройств, таких как телефон. Он использует литий-ионный аккумулятор 18650, зарядный модуль TP4056 и повышающий преобразователь MT3608 для обеспечения регулируемого выходного напряжения.
Идеально подходит для новичков и производителей, которые хотят создать простой и полезный проект в области электроники.
---
⚙Инструкция по сборке:
1 Подключите аккумулятор к TP4056.
Батарея + → B+
Аккумулятор — → B-
2 Подключите TP4056 к MT3608.
ВЫХ+ → VIN+
ВЫХОД- → VIN-
3 Питание и регулировка напряжения
— Подключите кабель USB-C к TP4056.
— Измерьте выходное напряжение на МТ3608.
— Отрегулируйте с помощью потенциометра:
— 9 В → паяльник
— 5 В → телефон
⚠ Установите напряжение ПЕРЕД подключением устройства!

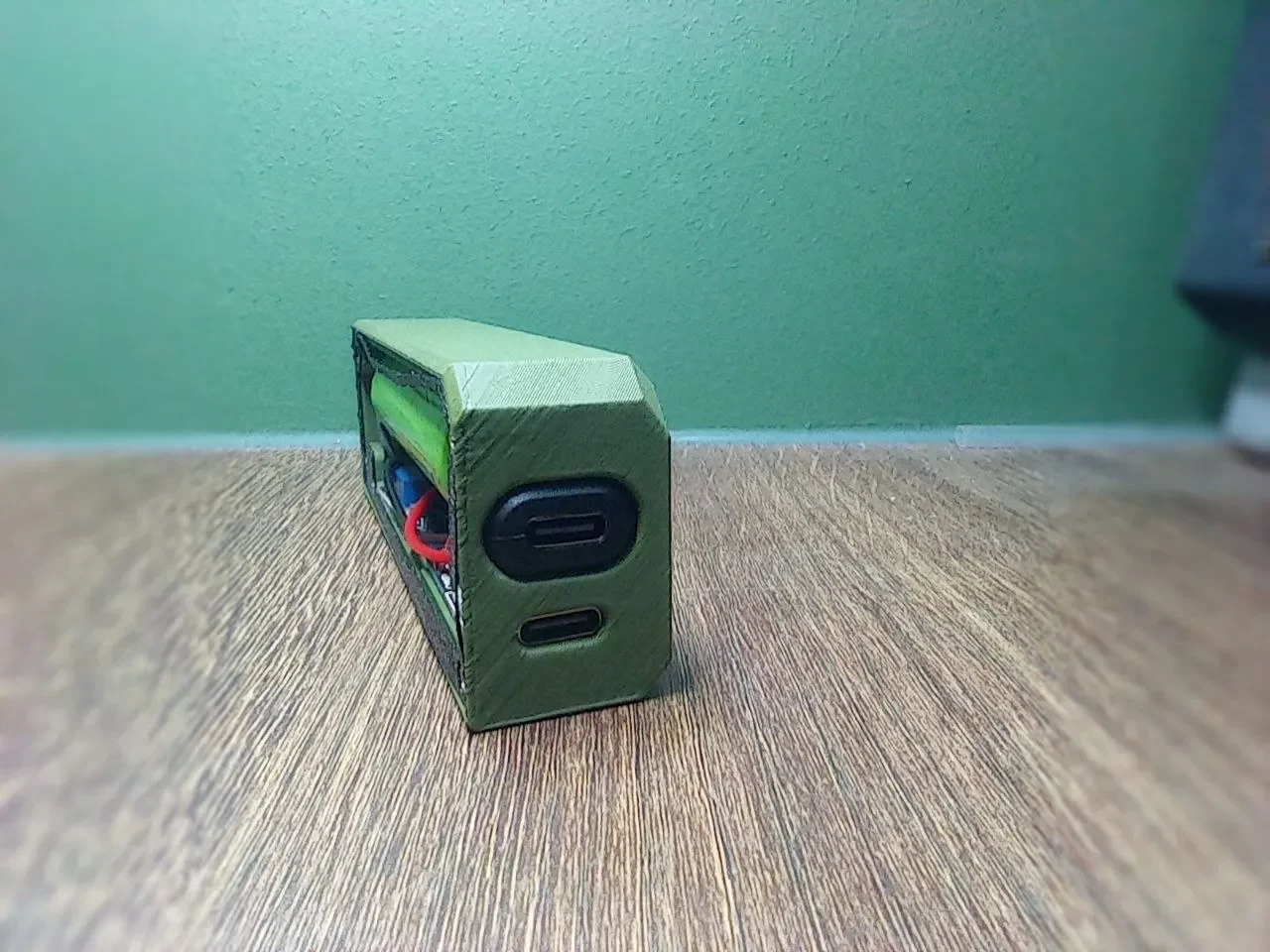

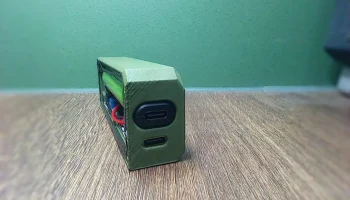

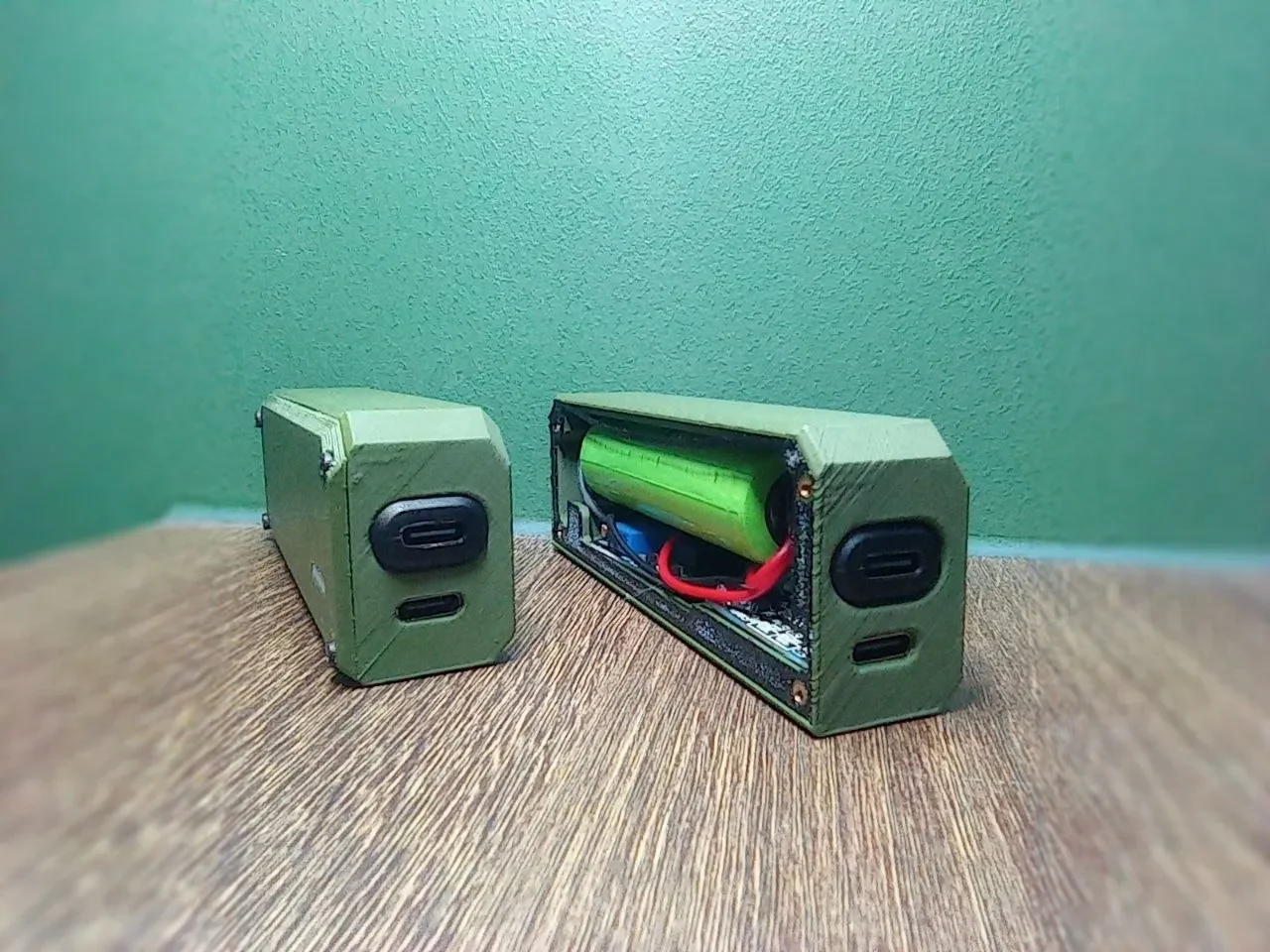

4 Подключите выход USB-C
Красный → ВЫХОД+
Черный → ��ЫХОД-

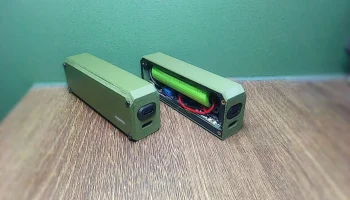

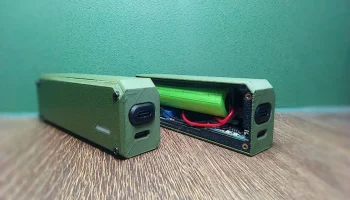

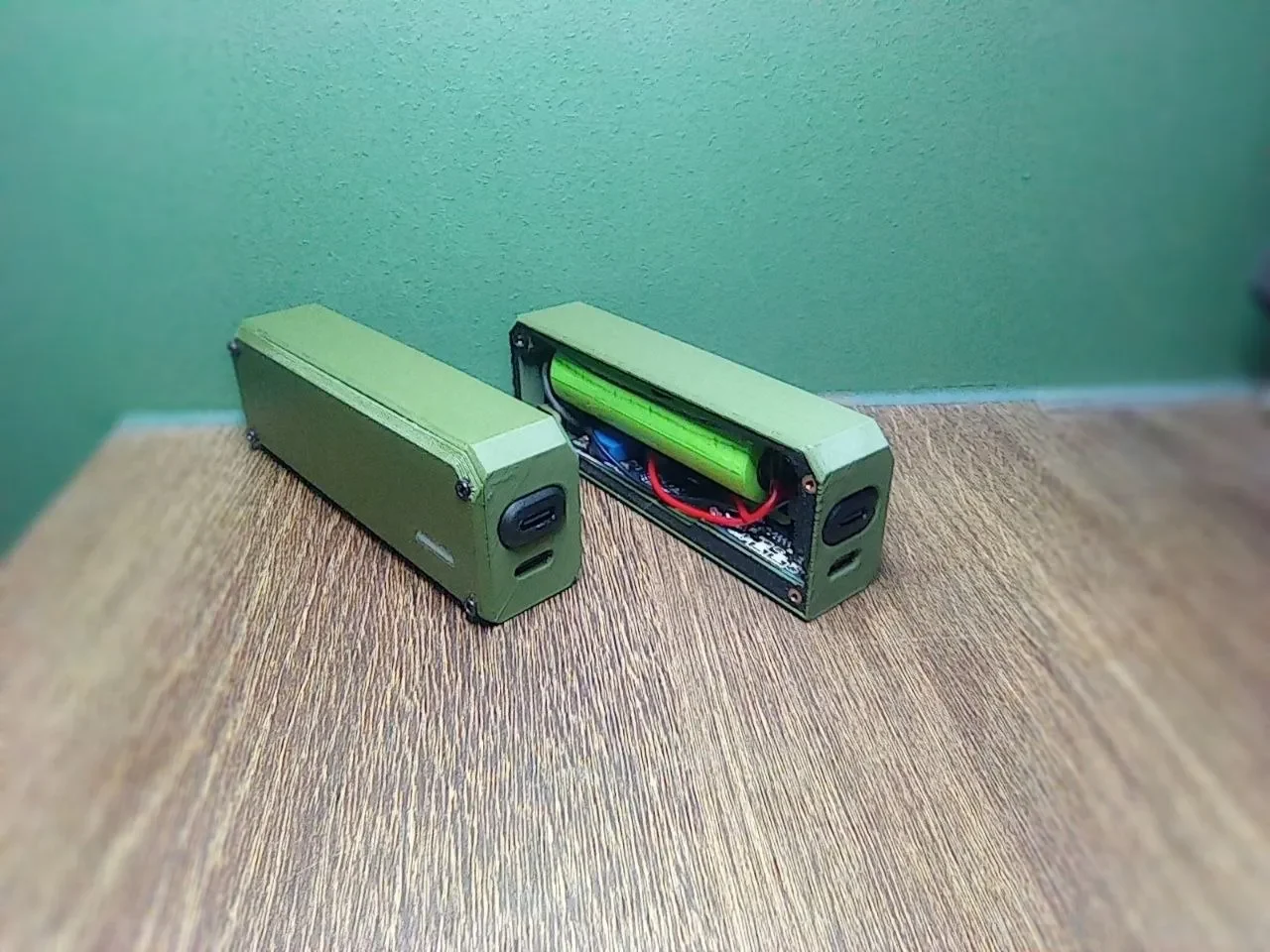

5 Окончательная сборка
— Вставьте компоненты в корпус.
— Установить резьбовые вставки М2 (для пластика)
— При необходимости приклейте прокладку/уплотнение.
— Закрыть корпус
---
⚠ Примечания по безопасности:
— Двойная проверка полярности.
— Не допускайте короткого замыкания аккумулятора.
— Используйте защищенную ячейку 18650.
— Не превышайте безопасное напряжение
