Держатель сборки литий-ионной батареи
Для крепления паяных или точечно сваренных полос/кабелей очень помогает наличие подходящего держателя под рукой. Поэтому я разработал два возможных держателя. Каждый из них можно использовать для литий-ионных аккумуляторов 1, 2 или 3 секунды.
Подходит для элементов LiIon, LiFe диаметром 18 мм, например. 18650, 18500, ...

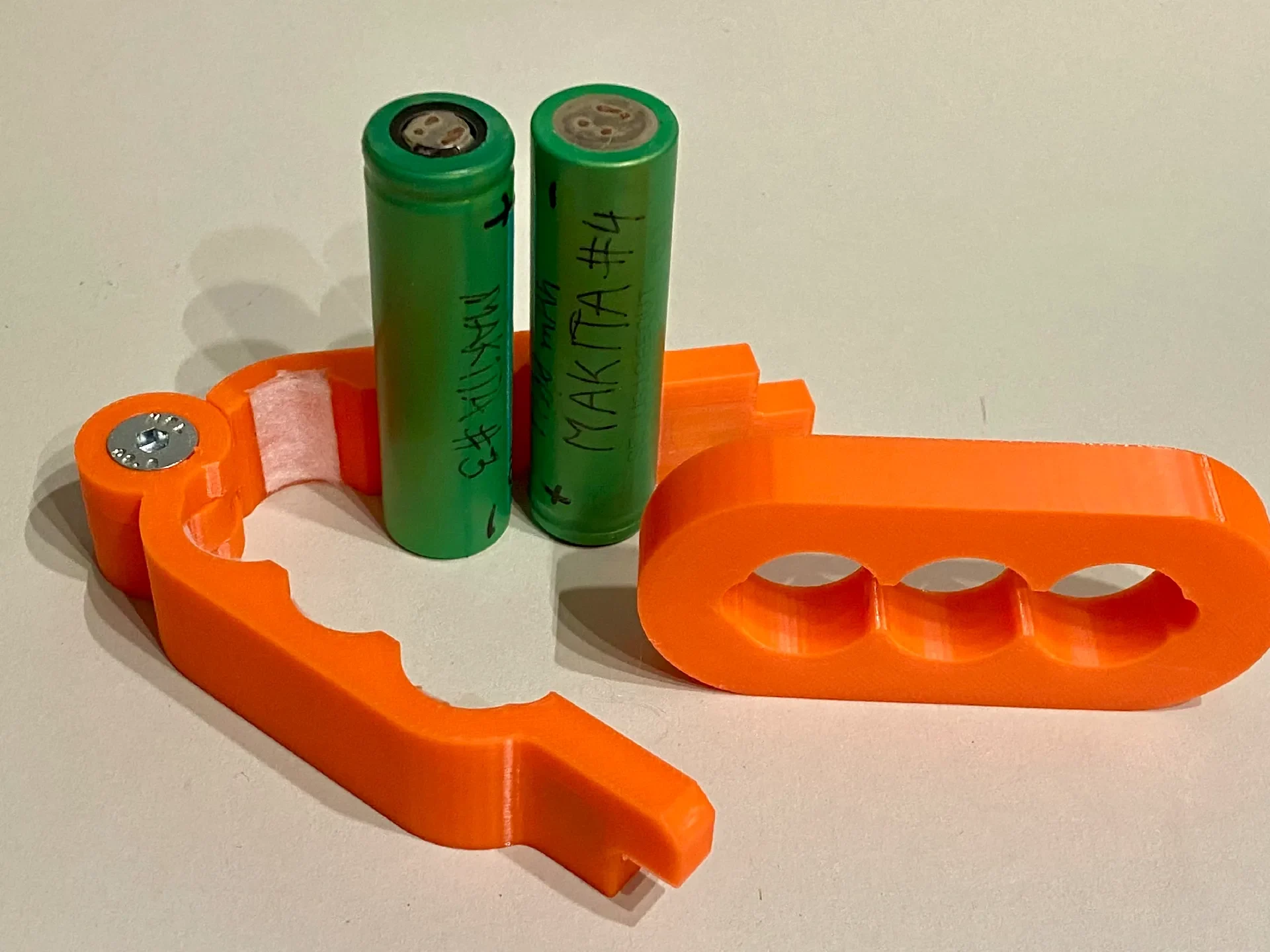

А) Состоит из двух основных частей, собирается винтом с потайной головкой М6х20мм. Имеет два неодимовых магнита, которые удерживают упаковку вместе. Неодимы ø10х5мм. Вам понадобится два на держатель. Я оставил немного места для литий-ионных элементов для допусков и приклеил фетровую ленту к кронштейнам 2х3.
Я напечатал детали на своем MK4 с помощью Prusa Prusament PETG Orange. Для секций соединений использовалась поддержка.
Б) Это цельный держатель для батареек емкостью от 1 до 3 с. Он немного более узкий, возможно, вам придется изменить масштаб X + Y вашего слайсера, чтобы при необходимости увеличить его.

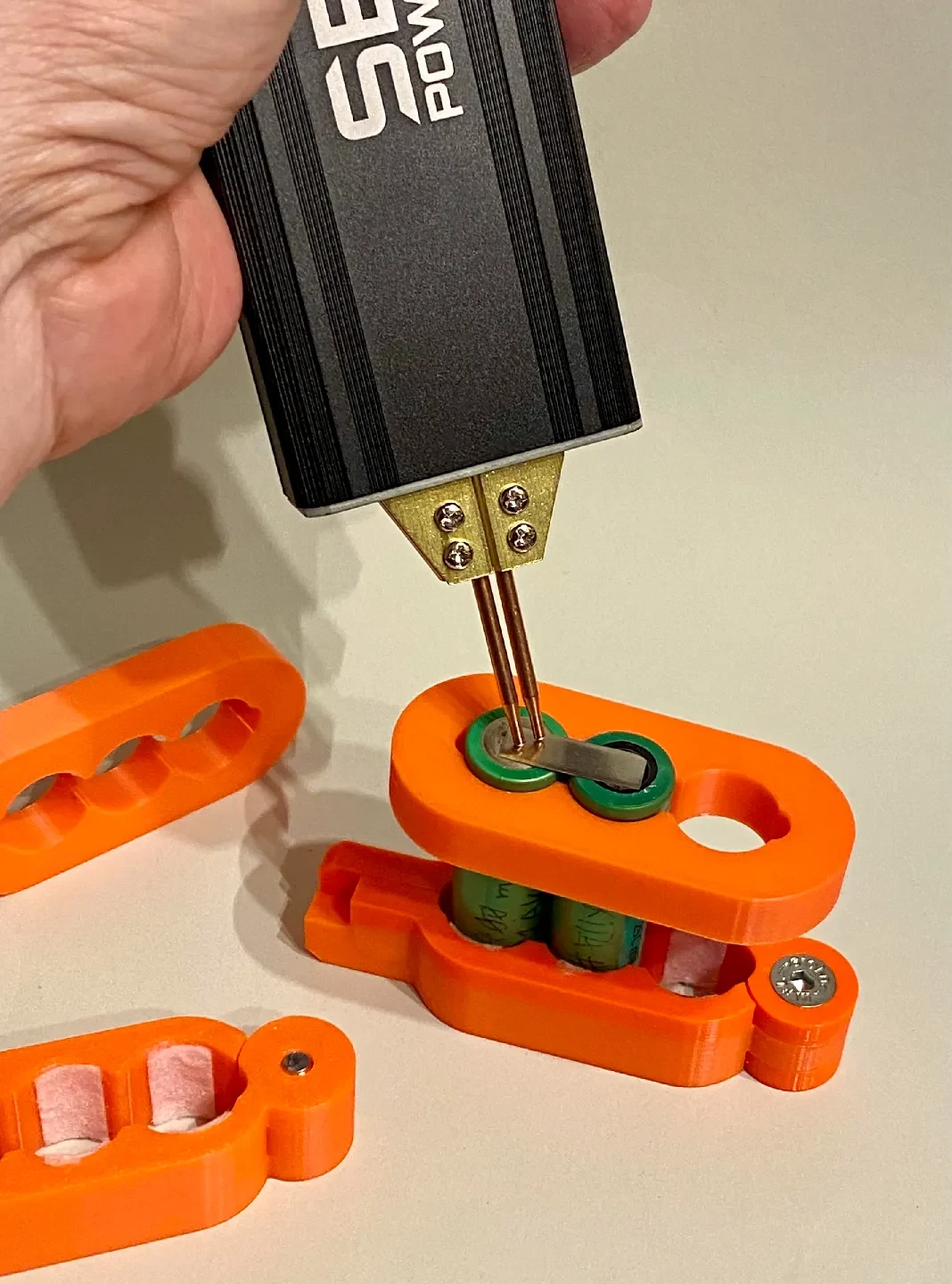

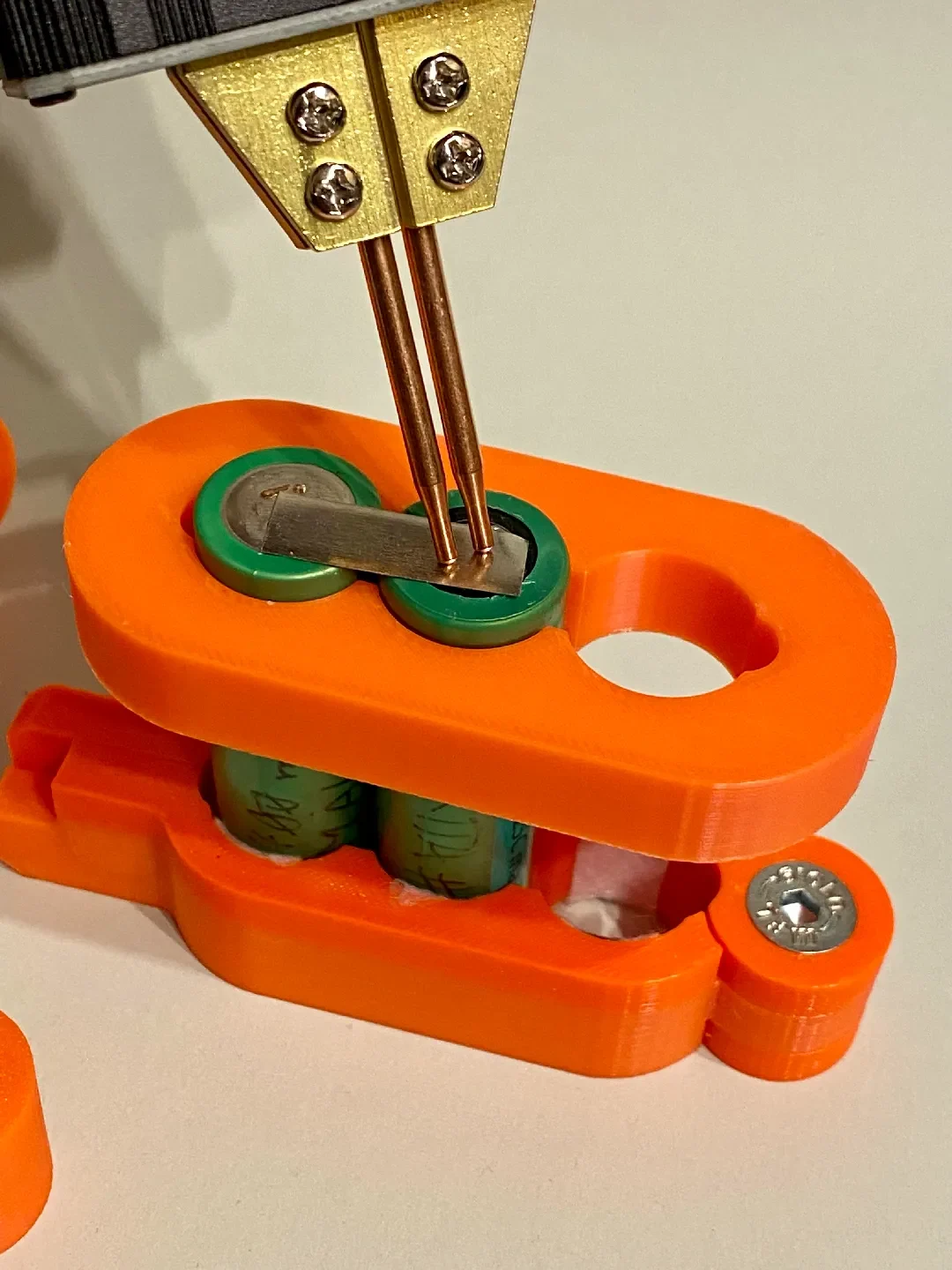

Точечная сварка отлично работает с моим держателем. Пайка также должна быть легкой.
ПРИ РАБОТЕ С ЛИТИЙ-ИОННЫМИ АККУМУЛЯТОРАМИ ОБРАЩАЙТЕ ВНИМАНИЕ НА ПОРЯДОК СБОРКИ: ПАЙКА И ТОЧЕЧНАЯ СВАРКА. ЛЮБОЙ КОРОТКИЙ СРОК МОЖЕТ ПОВРЕДИТЬ ВАШИ КЛЕТКИ И РИСК ВЗРЫВА КЛЕТОК!!!
