Power Bank

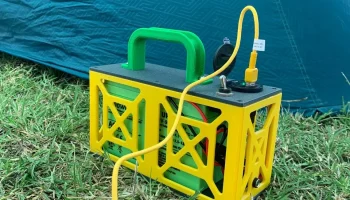

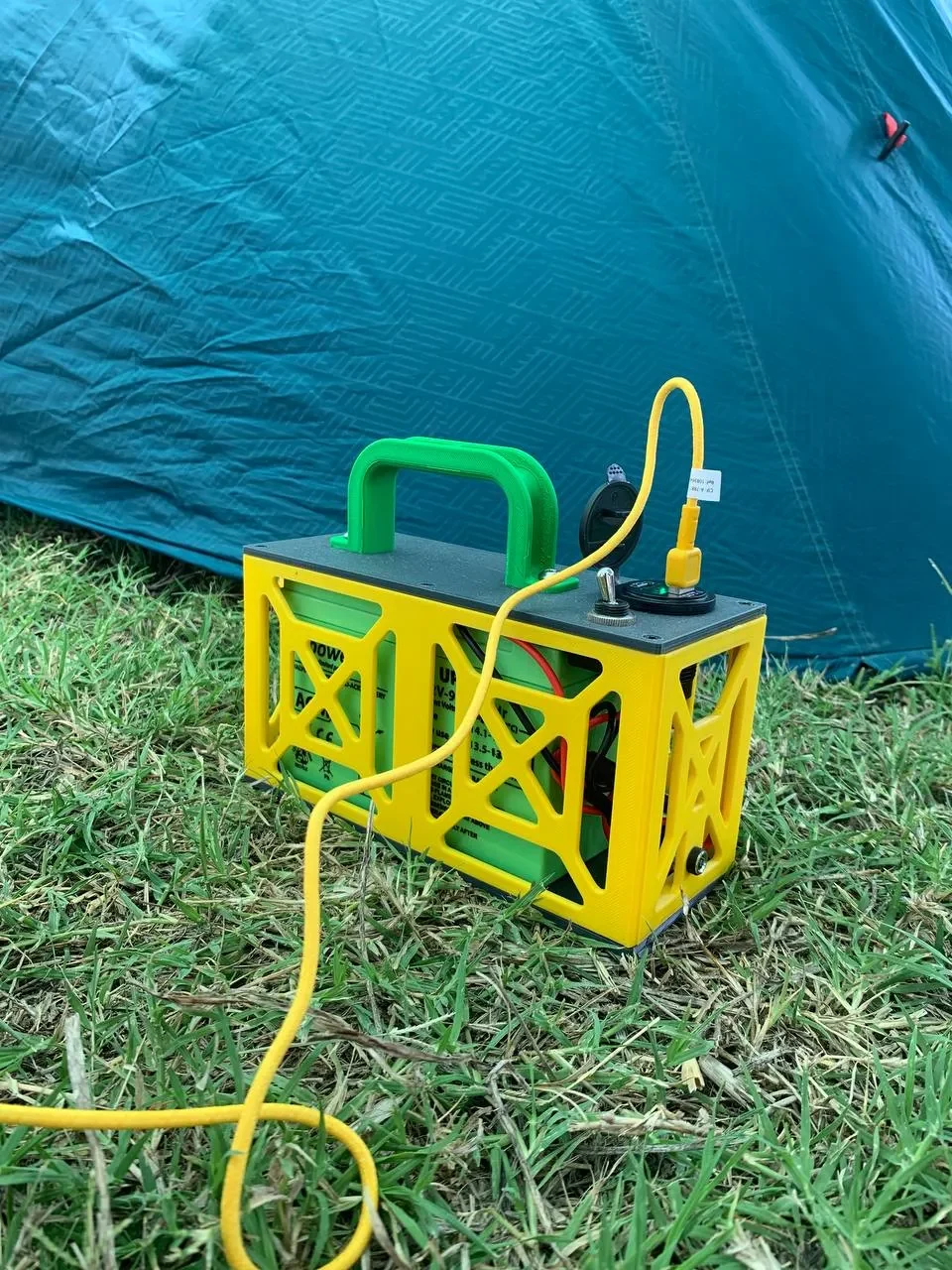

Я разработал этот огромный блок питания, чтобы у вас никогда не кончился заряд, куда бы вы ни пошли: на музыкальные фестивали, в походы, на занятия спортом на открытом воздухе и т. д.

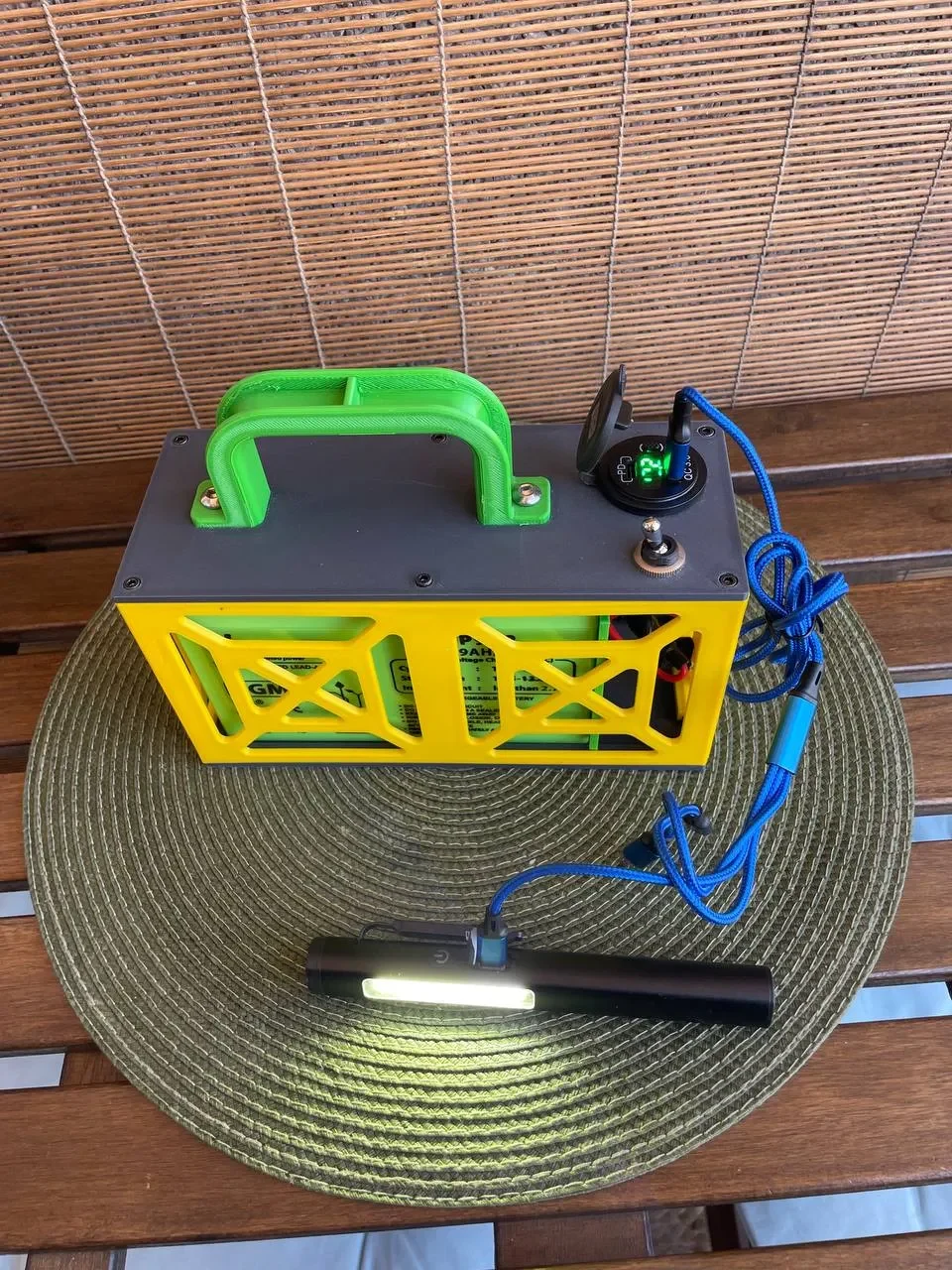

Это очень экономично и легко построить. Кроме того, его высокая емкость позволяет заряжать самые разнообразные электронные устройства.

Список деталей:
Аккумулятор AGM 12 В (7-9 Ач или аналогичный)
Адаптер автомобильного прикуривателя (USB-зарядное устройство QC3.0/PD)
Встроенный предохранитель (рекомендуется 10 А)
Однопроводной переключатель (SPST)
Гнездо постоянного тока (вход 12 В для зарядки)
Провода и разъемы (номинальный ток 6-10 А)
Крепление рамы М3х10 (16 шт.)
Закрепите корпус винтами М6х10 (2 шт.)

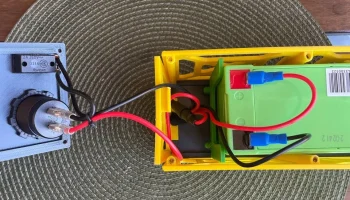

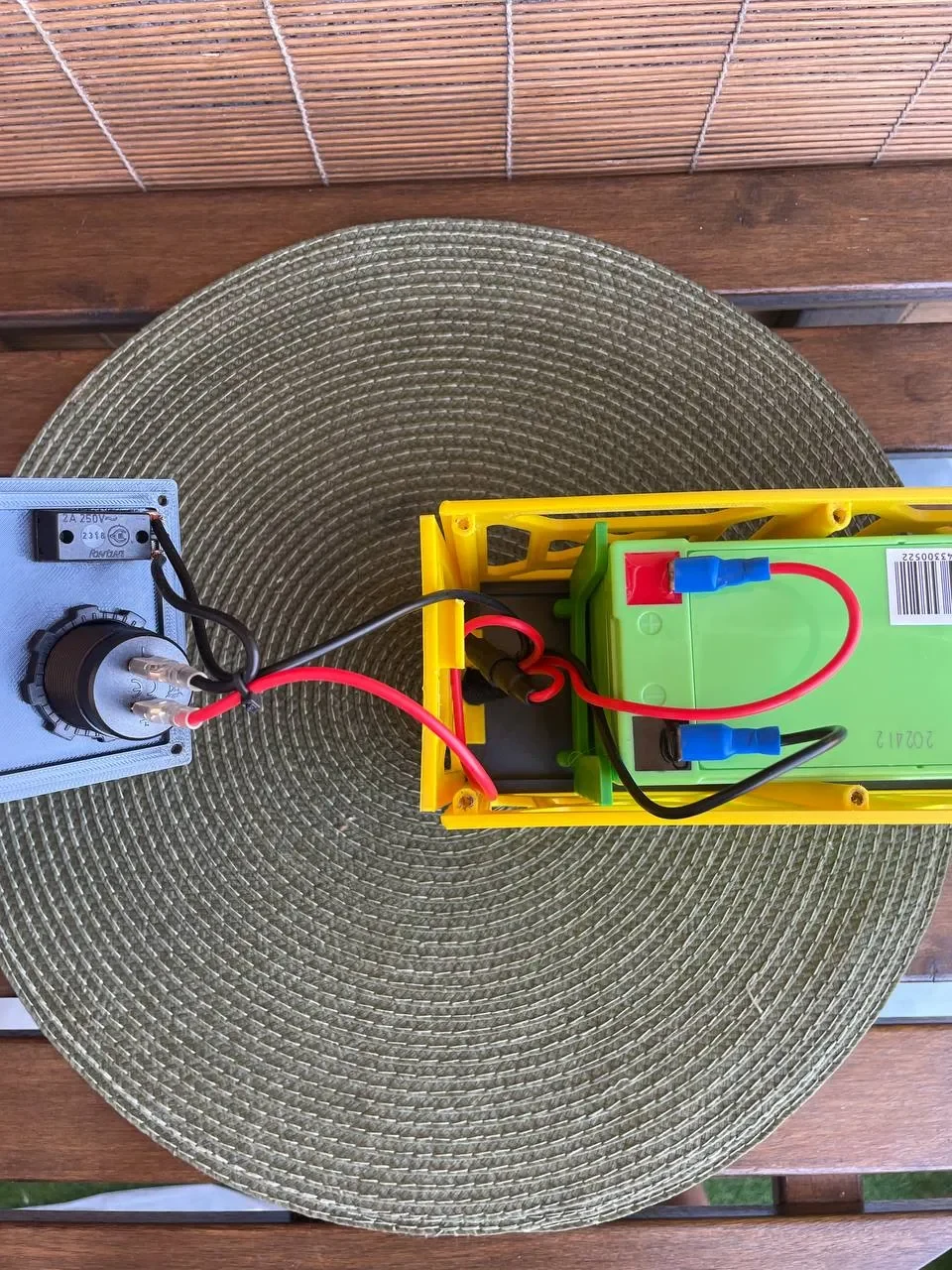

Конексии:
В целях безопасности предохранитель расположен сразу после положительной клеммы аккумулятора.
Переключатель перерезает положительную линию, питающую адаптер прикуривателя, поэтому вы можете полностью отключить зарядное устройство USB.
Гнездо постоянного тока подключено непосредственно к клеммам аккумулятора (положительным и отрицательным), что позволяет заряжать аккумулятор с помощью внешнего зарядного устройства на 12 В.
Минусовый провод является общим как для адаптера, так и для разъема постоянного тока.

Распечатать:
Я использую слой 0,2 и заполнение 15-20%.
Вам нужна печать: 2X Боковая широкая сторона.
