Это дизайн для моего использования. Его можно модифицировать под себя. Я использую светодиодный светильник с дистанционным переключателем Amazon. В фонаре используются шесть батареек типа АА, и мне хотелось, чтобы литиевая батарея работала дольше. Я модифицировал фонарь, чтобы подключить телефонный разъем 3,5 мм и батарейный отсек для разъема 3,5 мм. Вилка и разъем у меня уже были, и их не пришлось покупать. В целях безопасности предусмотрен STL для заглушки, надеваемой на вилку 3,5 мм.

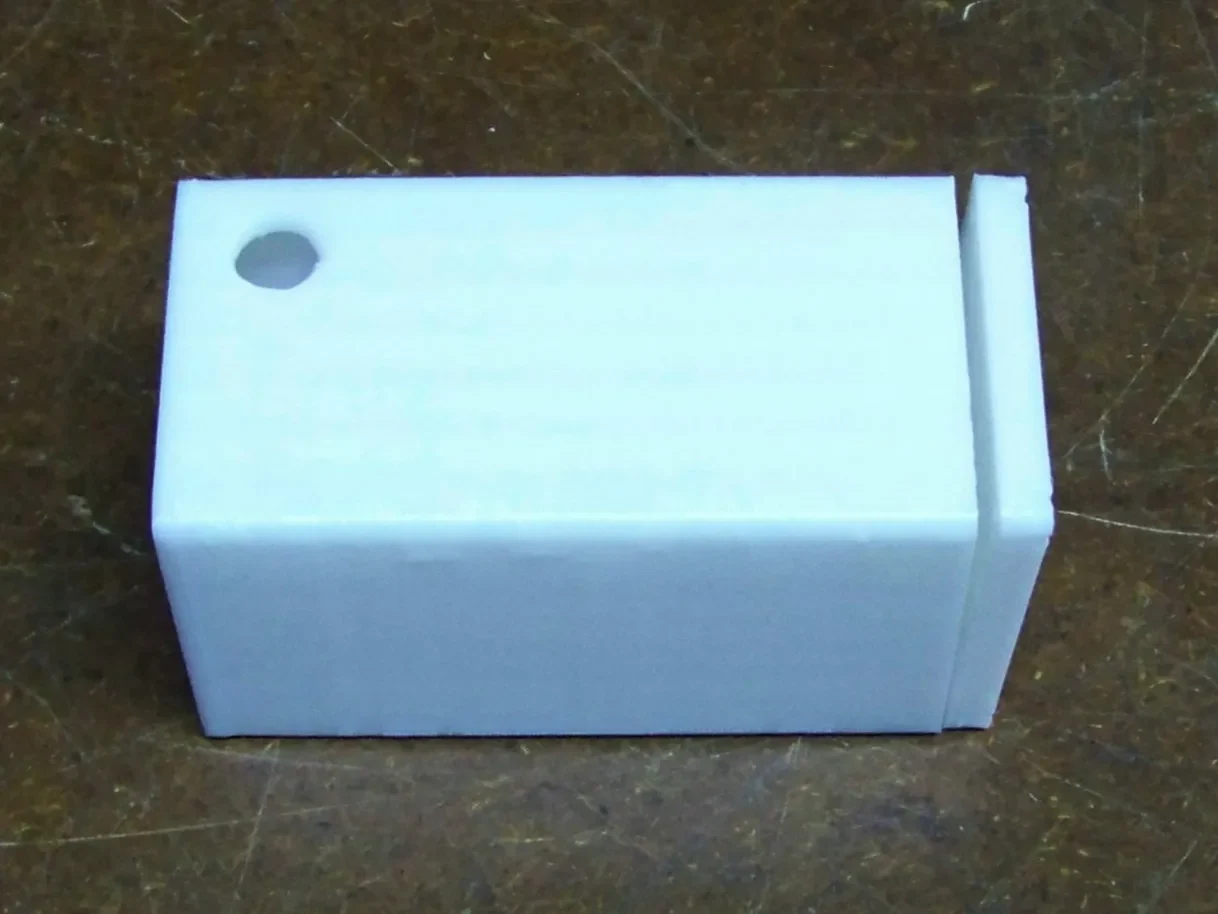

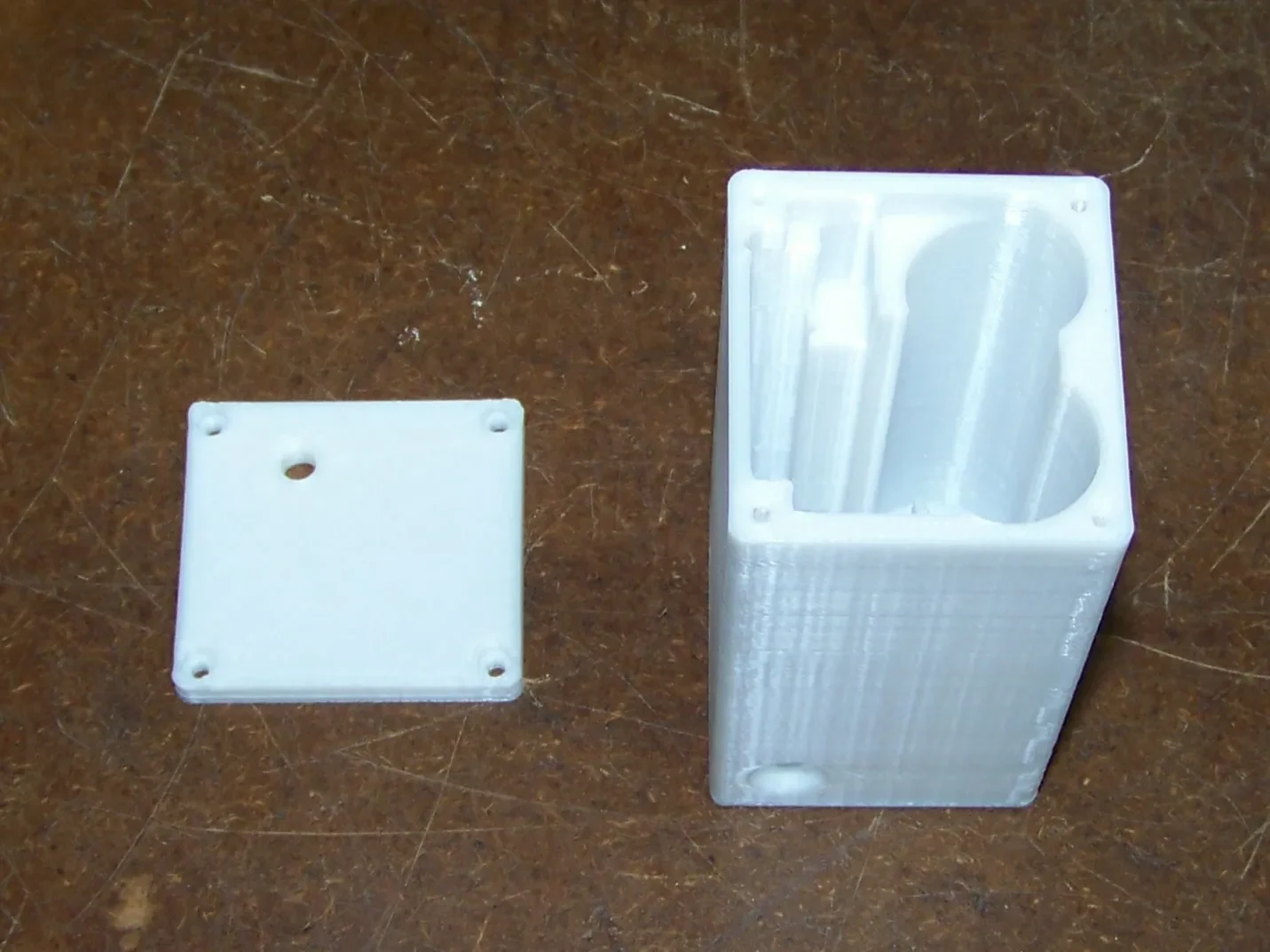

Батарейный ящик: первая часть — это сам блок питания. Размеры коробки в собранном виде 40х43х80 мм. Чтобы прикрутить крышку, требуются (четыре) винта с головкой под торцевой ключ диаметром 2 мм. Внутренние компоненты: (два) литиевых элементов 18650, литиевая плата зарядного устройства от Amazon.com: ACEIRMC 2S 7,4 В 8,4 В 8 А 18650 Плата защиты зарядного устр��йства BMS для литий-ионных литиевых батарей (5 шт.): Разъем постоянного тока для электроники 5,5 мм x 2,1 мм от Amazon Amazon.com: HiLetgo 10 шт. Гнездо для источника питания постоянного тока Гнездо для монтажа на панели 3-контактный 5,5 x 2,1 мм: электроника. Отверстие в крышке для вывода 4,5мм. Также существует пустой STL для изменения.

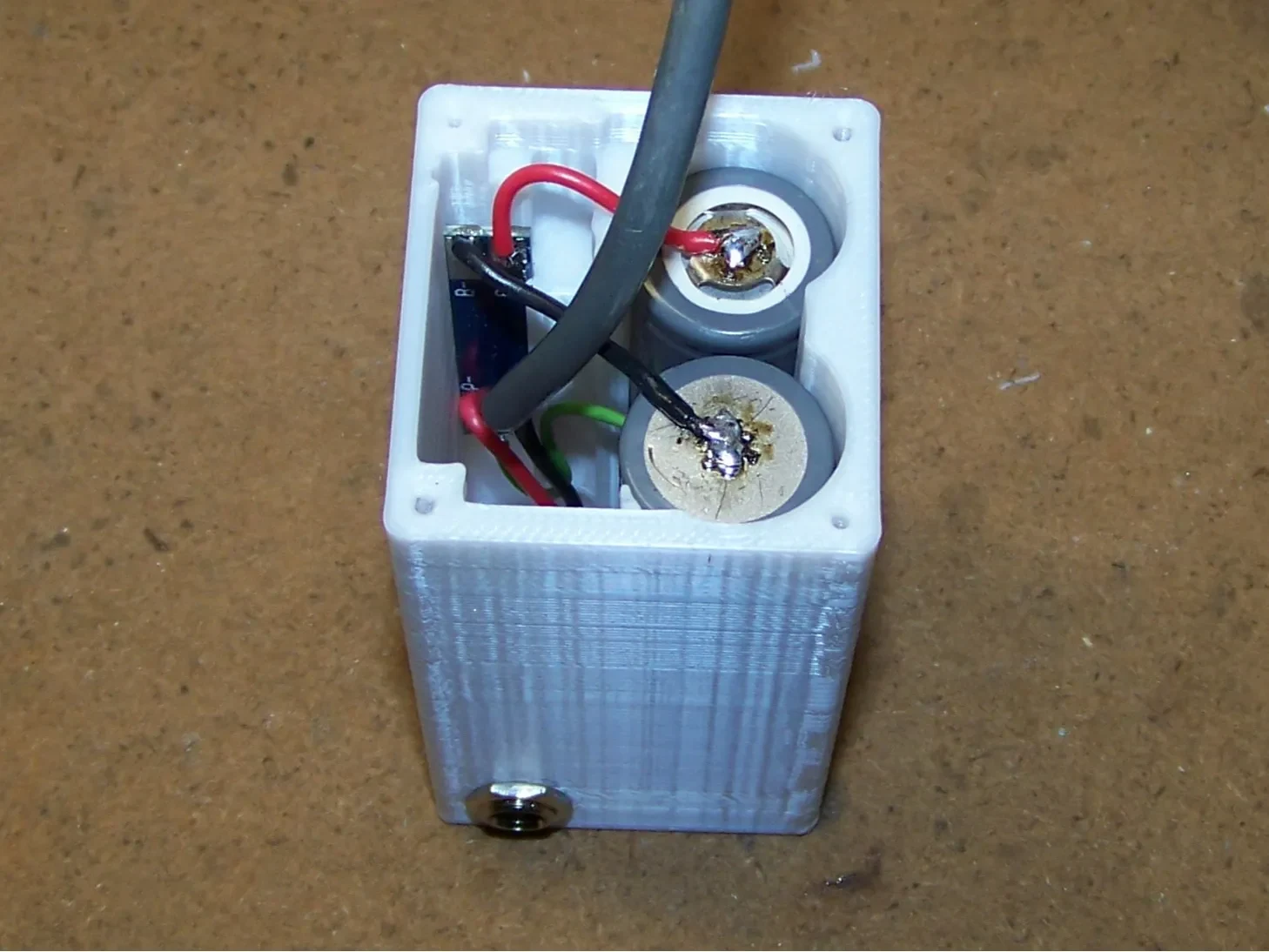

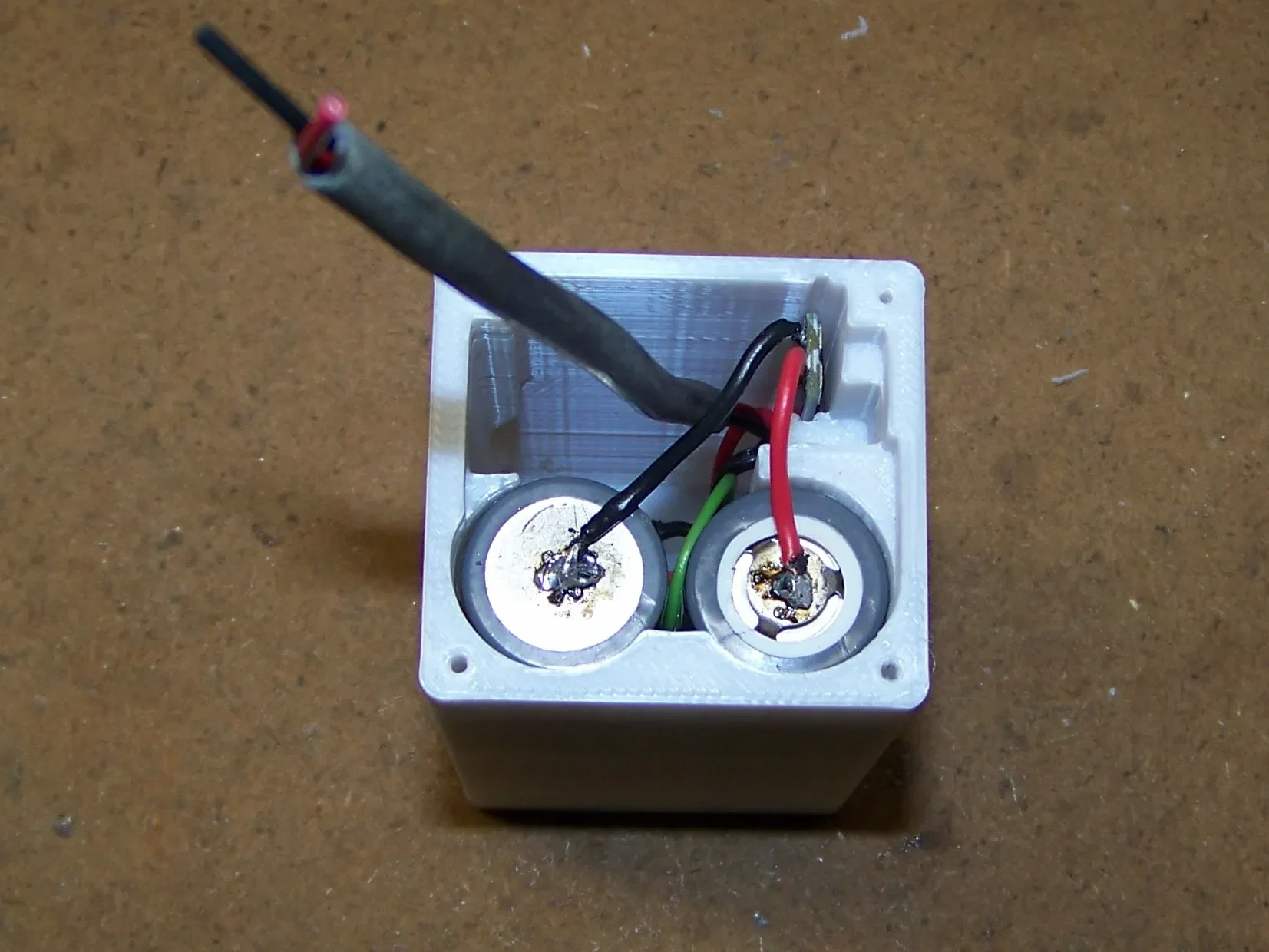

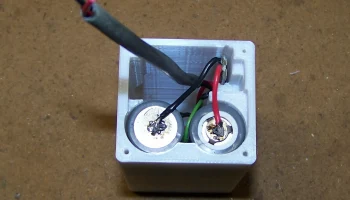

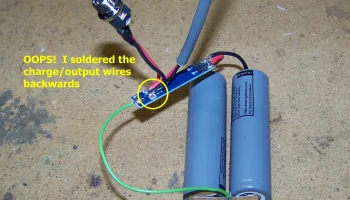

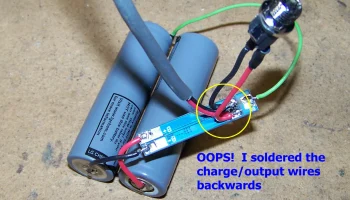

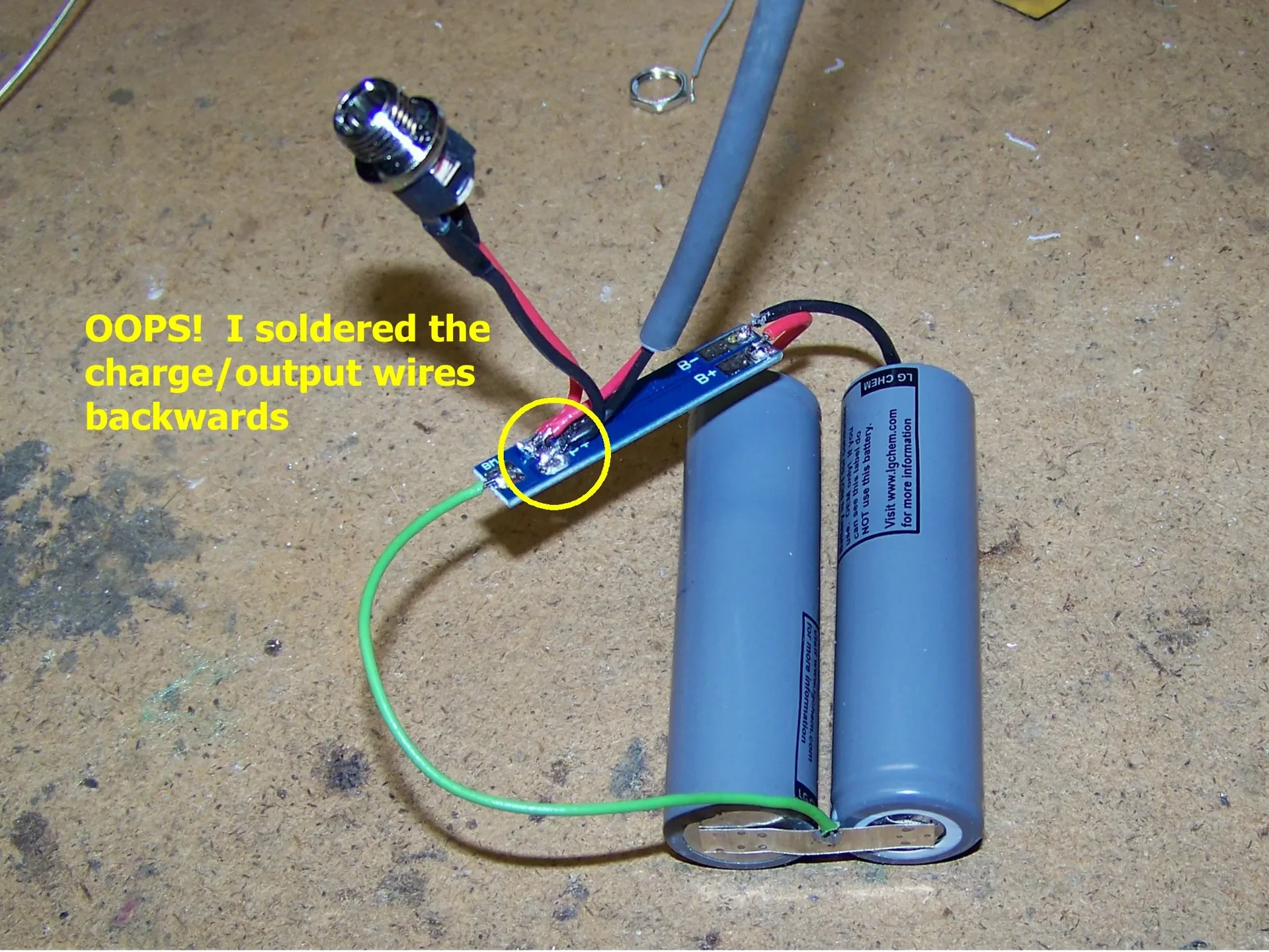

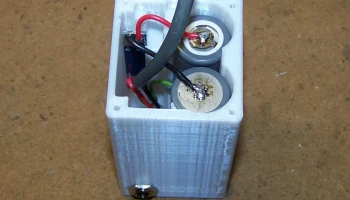

Сборка: Инструкции к платежной карте нет. На двух батареях положительный полюс одной подключается к B+ на плате, отрицательный полюс другой батареи подключается к B-. На других концах батареи соедините их вместе и отправьте провод к противоположному концу платы, что обеспечит сбалансированную зарядку. Вход для зарядки и выход 8,4 В — это одни и те же площадки на плате. Положительные провода к плюсу, а отрицательные провода к минусу. Не делайте ошибку, которую я сделал на картинке. Лучше всего держать припой подальше от боковых сторон платы, чтобы плата лучше входила в слот. Требуется немного ловкости, чтобы вставить разъем постоянного тока, а плата и батареи войдут в свои слоты. Сделайте выходные линии по вашему желанию, но не затыкайте их до тех пор, пока они не пройдут через колпачок, и убедитесь, что концы проводов не соприкасаются, это цепь под напряжением. Установите крышку и закрутите винты, они нарежут собственную резьбу. Я думаю, что я сделал отверстия глубиной от 10 до 12 мм, чтобы предотвратить зачистку.

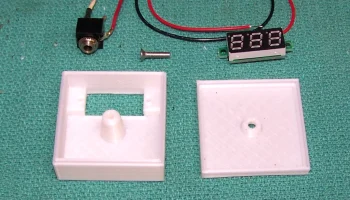

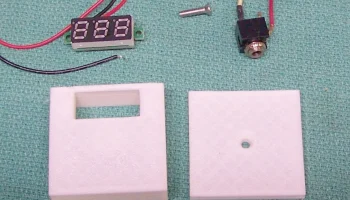

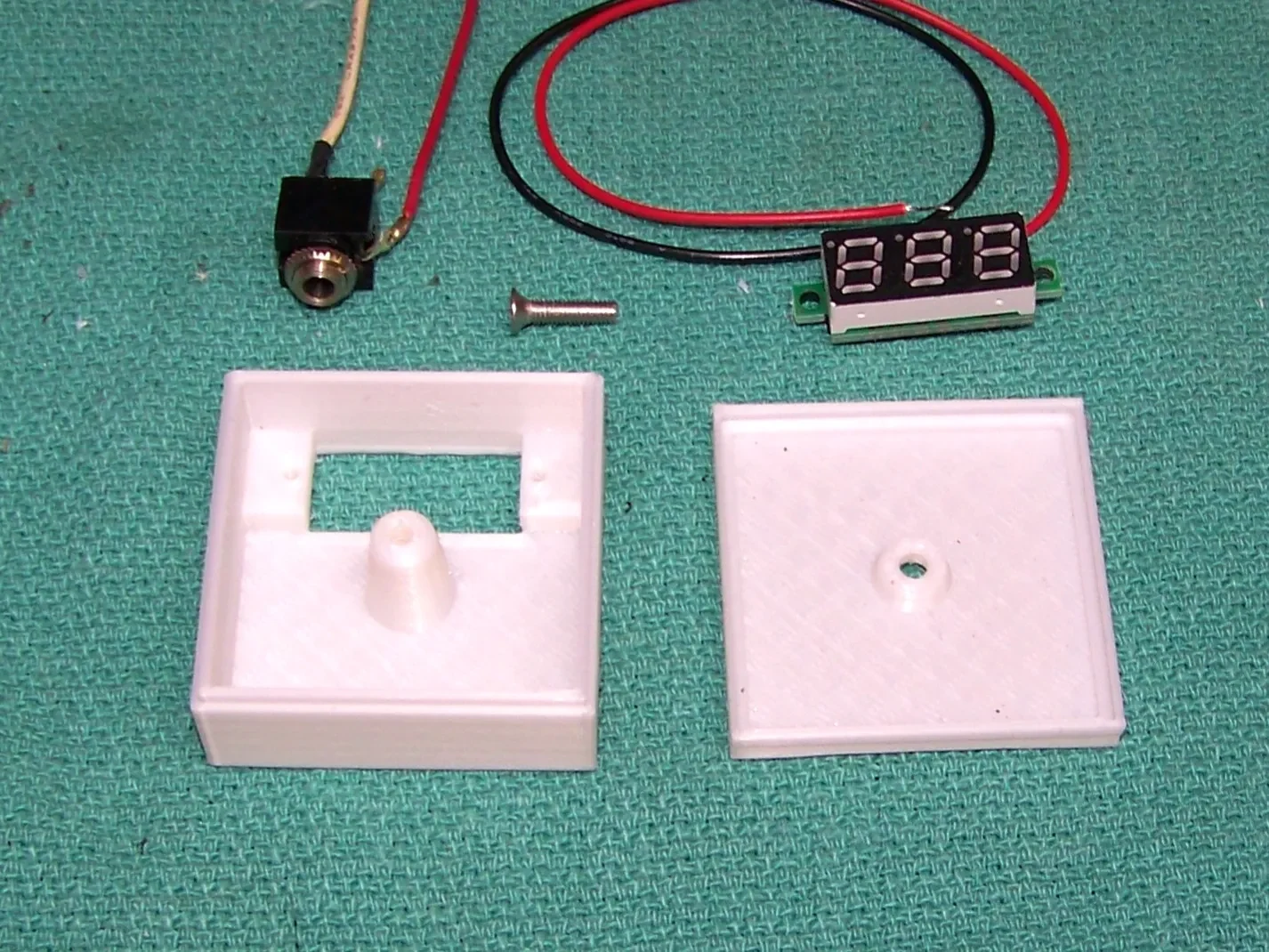

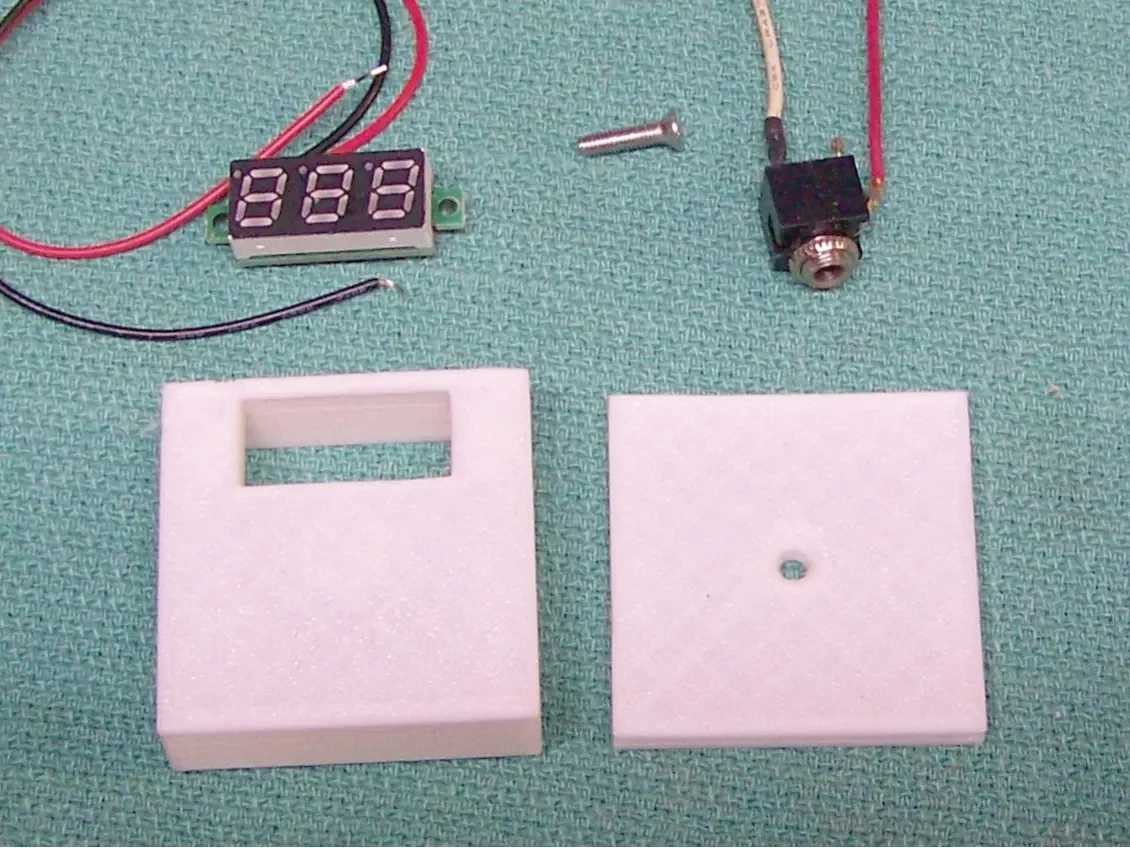

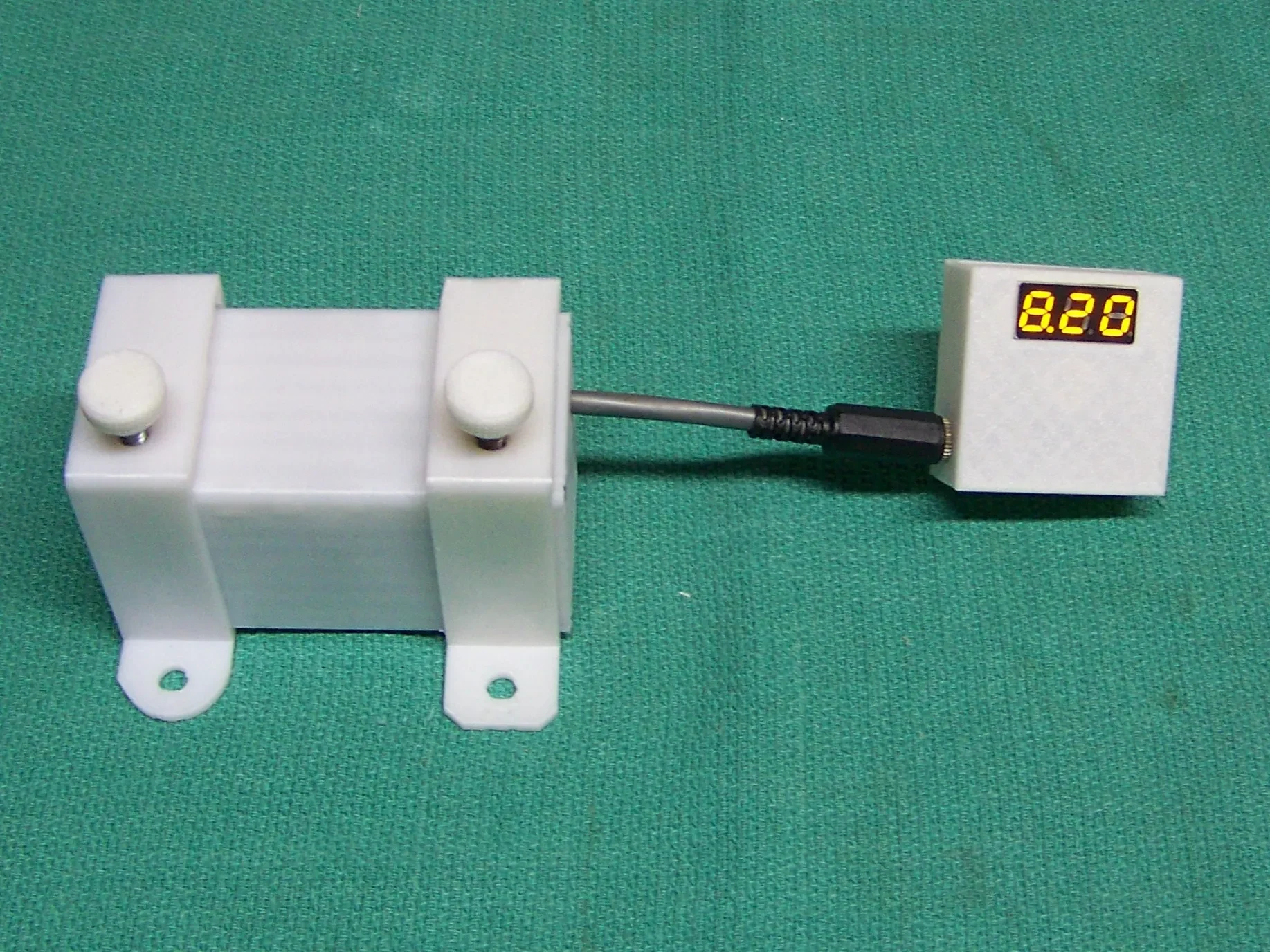

Meter Box: Поскольку нет возможности определить, когда аккумуляторы заряжены, я сделал тестер. Размер 40х40х18 мм. Он крепится одним болтом с потайной головкой размером 3 x 12 мм или менее. Семисегментный дисплей от Amazon. Мини-цифровой вольтметр постоянного тока, 6 шт., 0,28 дюйма, 2-проводной, 2,5-30 В, цифровой вольтметр, тестер напряжения, светодиодный дисплей, вольтметр постоянного тока (желтый): Amazon.com: Инструменты и товары для дома. Перед установкой откалибруйте дисплей. Подключитесь к известному значению источника питания и поверните винт на дисплее в соответствии с ним. Вставка отображает любое направление, в котором вы хотите, чтобы оно читалось. Я приклеил его на место горячим клеем. STL с отверстием предназначался для разъема 3,5 мм. Существует пустой STL, который вы можете изменить под себя. Дисплей плотно прилегает. Возможно, потребуется небольшая доработка, чтобы дисплей поместился. Я использую этот блок, подключенный во время зарядки, чтобы увидеть, когда оно достигнет 8,4 В, и могу в любой момент проверить напряжение, чтобы увидеть ��азряд.

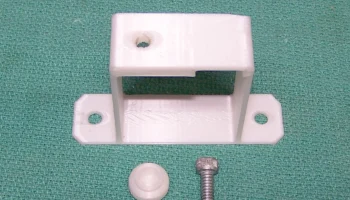

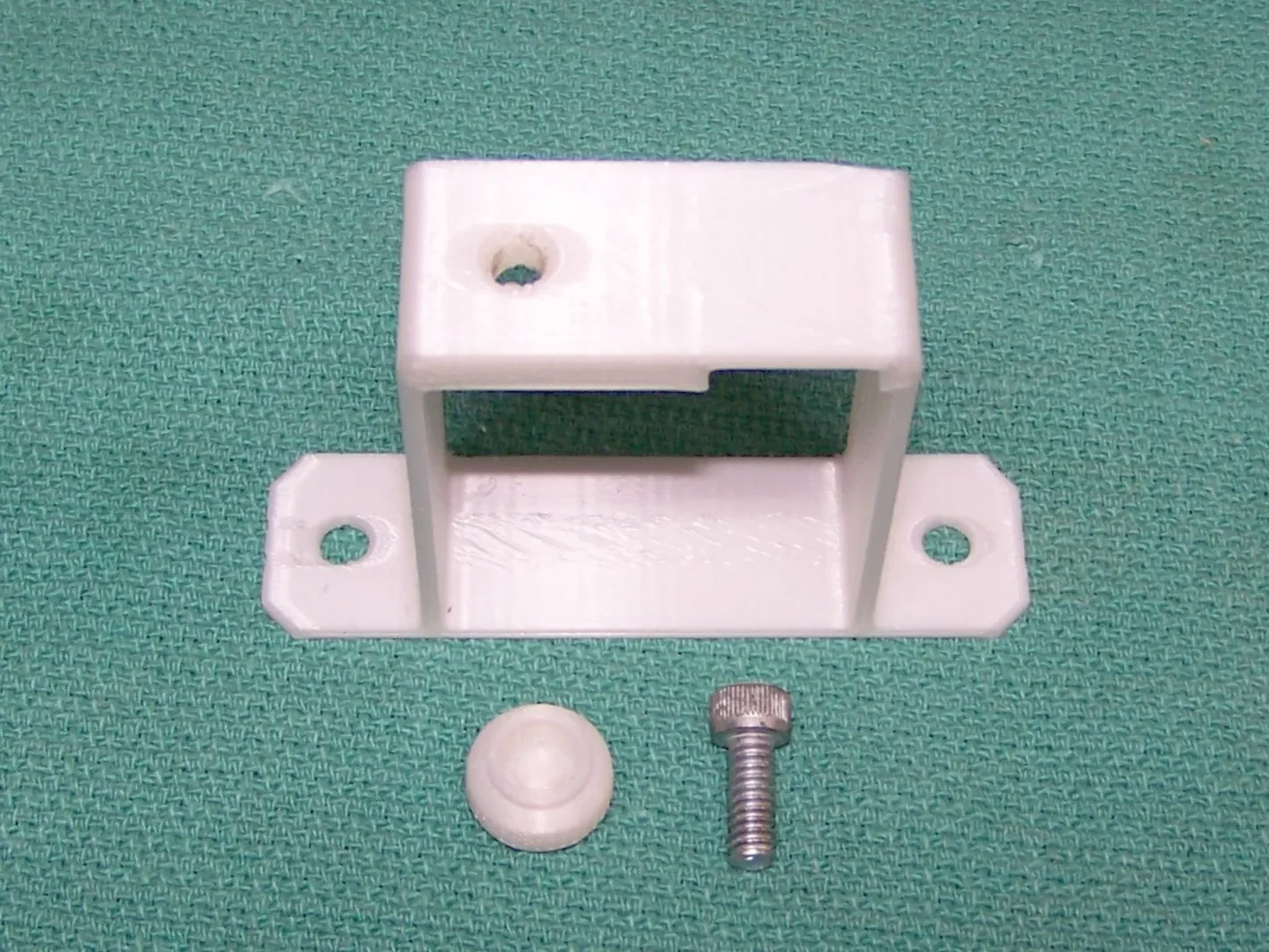

Держатели: Для корпуса я сделал два держателя. Каждый из них имеет два крепежных отверстия для винтов и отверстие для винта для фиксации корпуса. В держателе имеется углубление, закрывающее входной разъем корпуса в целях безопасности. Отверстие для винта 4,5 мм. У меня есть STL для колпачка, который будет прижиматься к винту с головкой под торцевой ключ диаметром 5 мм. Также подойдут SAE 10-24 или 10-32. Чехол можно установить и выдвинуть для зарядки.
