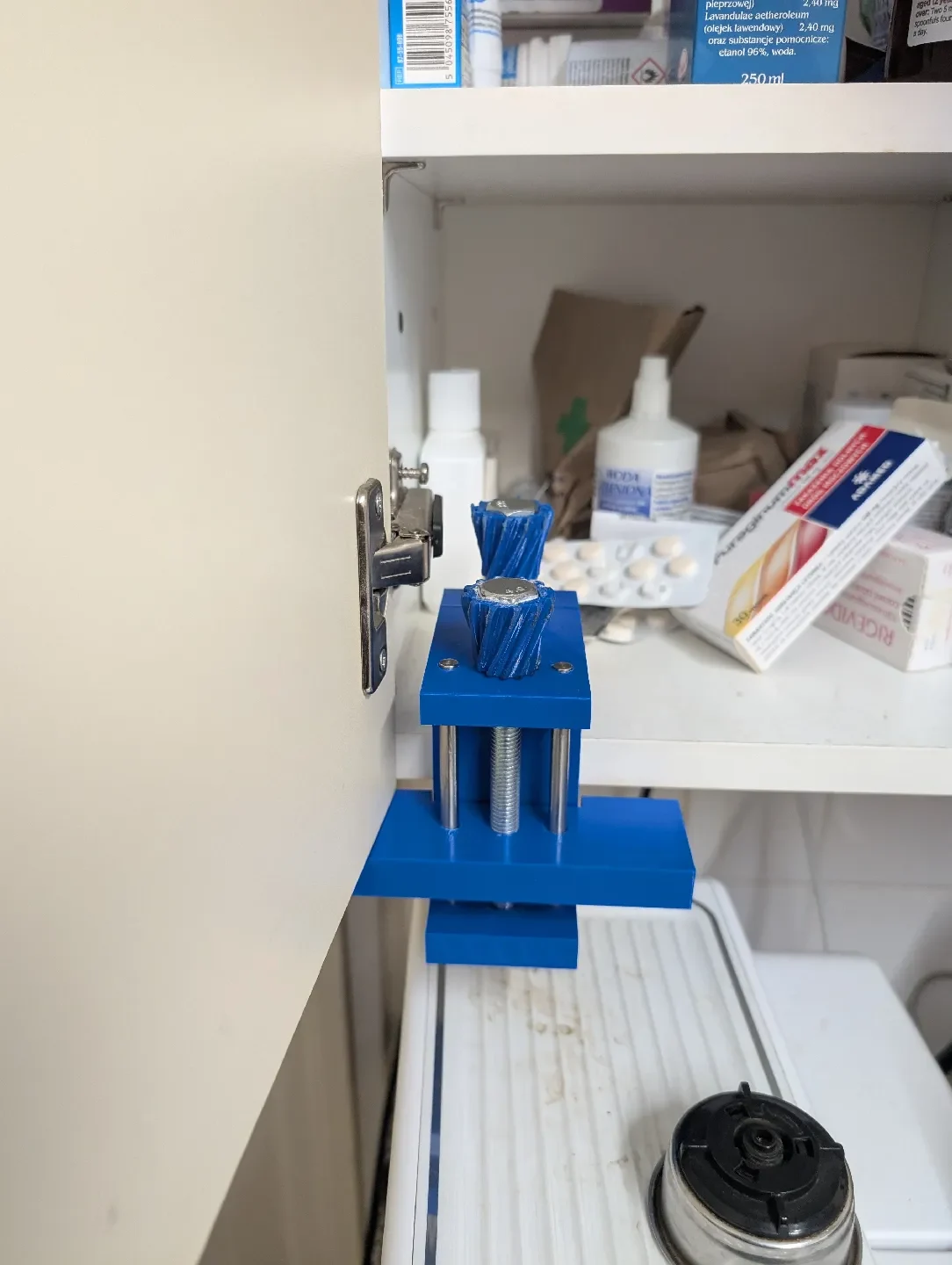

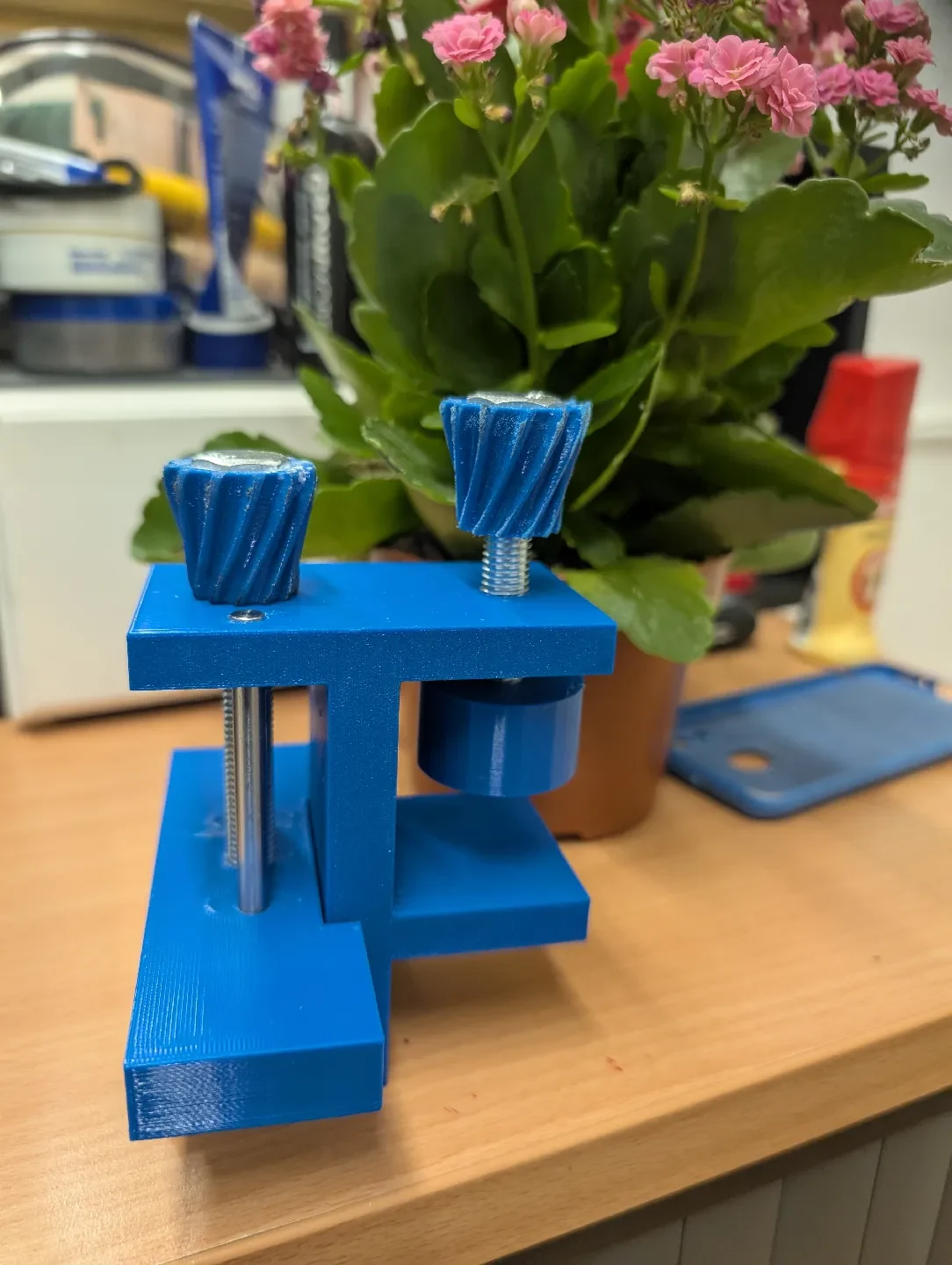

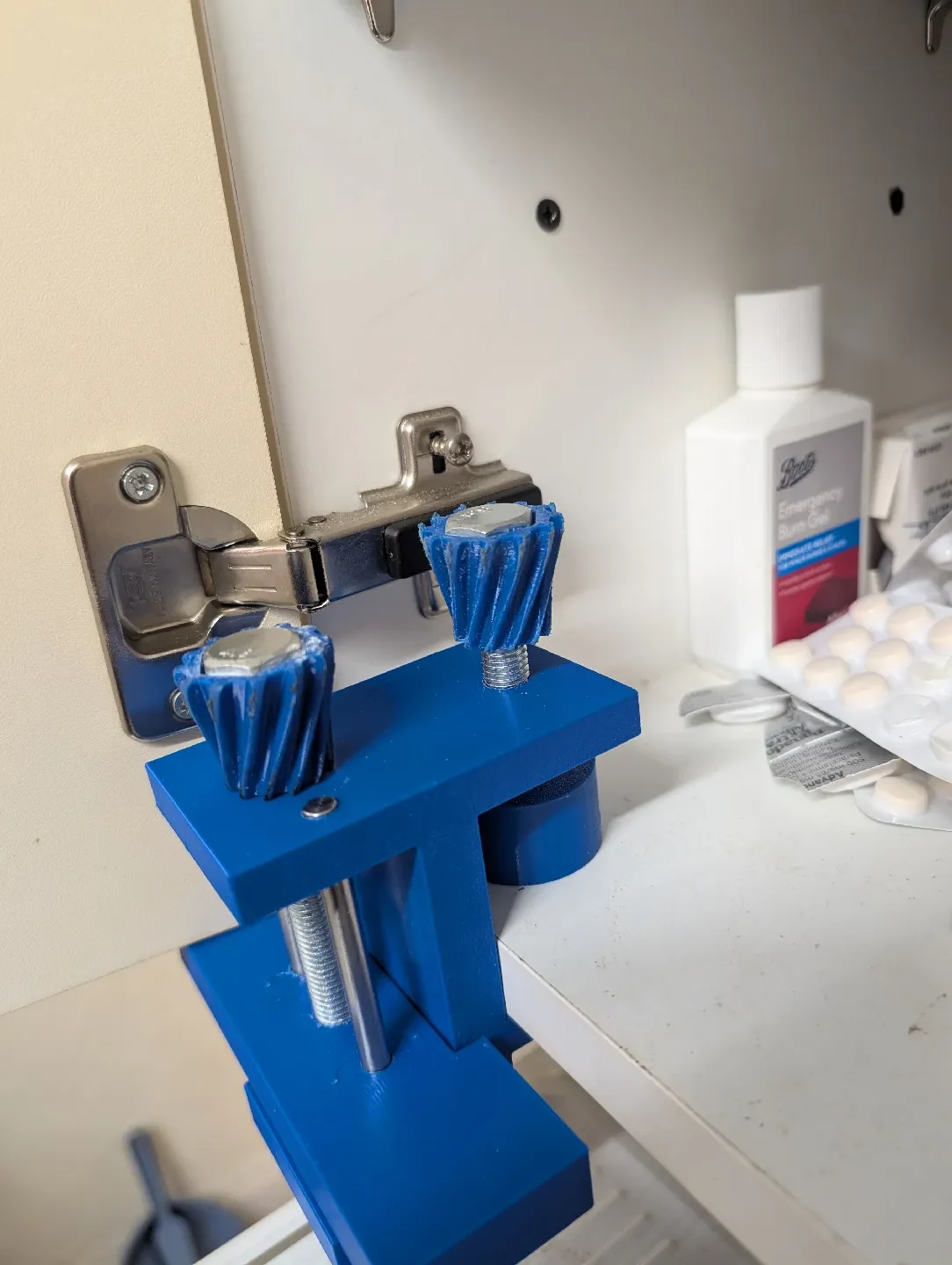

Монтажное приспособление для кухонного шкафа

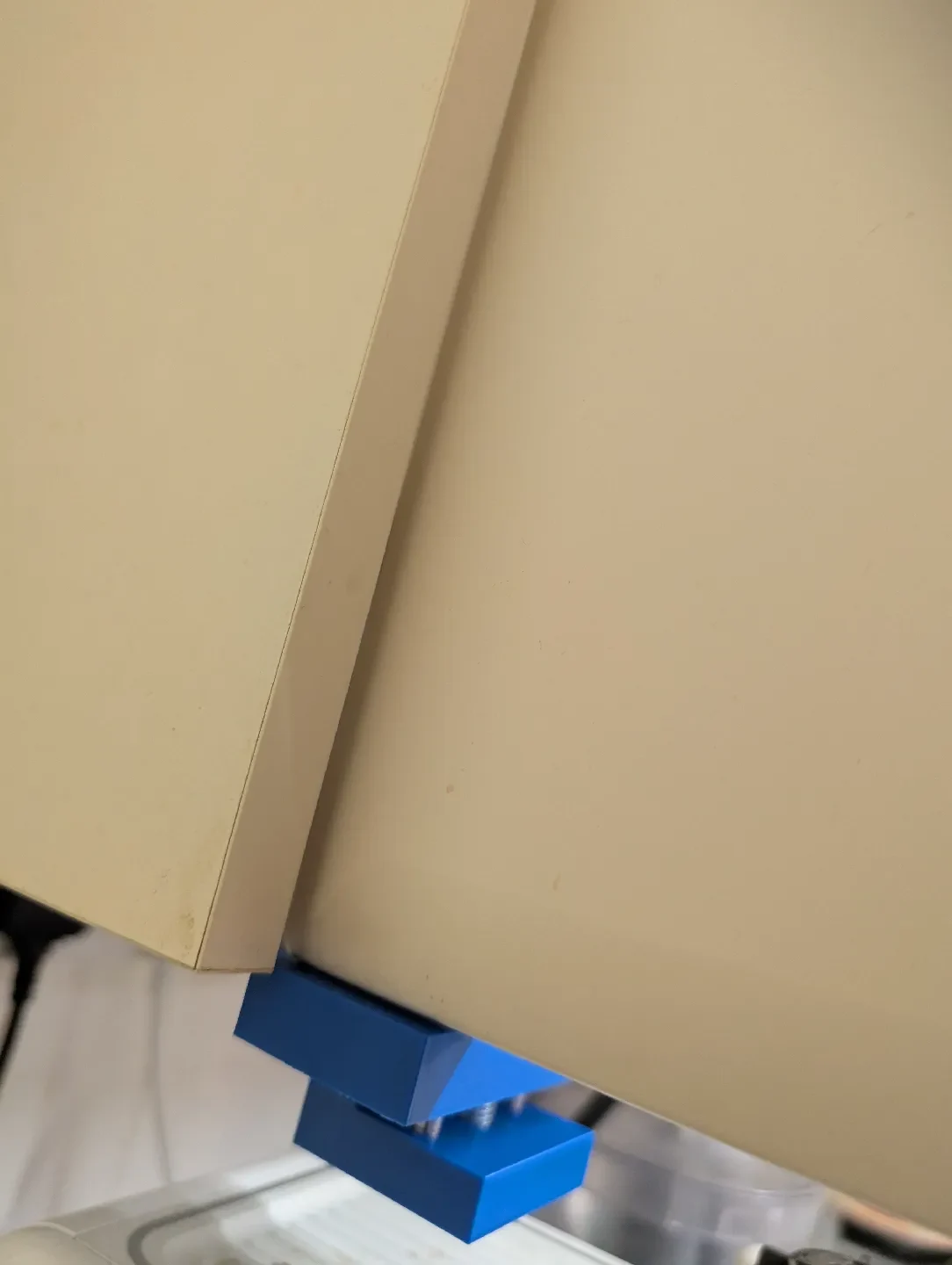

Поскольку моя профессия требует от меня постоянно устанавливать дверцы кухонных шкафов, и большую часть времени я на работе один, я искал что-то, что могло бы помочь мне всегда устанавливать двери аккуратно и на одном уровне. Я наткнулся на устройство, которое можно купить, но оно стоит более 50 фунтов, поэтому я решил воспроизвести его и распечатать из PETG.
РЕДАКТИРОВАНИЕ 08.01.2025
пошаговая инструкция по сборке и использованию
Распечатайте ;).
Используя нитевдеватель, сделайте резьбу в среднем отверстии ползунка.
С помощью нитевдевателя заправьте нить в верхнее одинарное отверстие (не заправляйте ни одно из тройных отверстий сверху).
Болт 80 мм входит в резьбовое отверстие сверху, перед установкой прикрепите ручку клеем.
Установите прижимные ножки на нижнюю часть винта диаметром 80 мм и закрепите самоконтрящейся гайкой.
Вставьте 2 стержня диаметром 6 мм в меньшие отверстия сверху.
Установите скользящий блок на направляющие
Нажимайте на стержни, пока они не прижмутся ко дну и не зафиксируются в предусмотренных отверстиях на основании.
Вставьте болт 125 мм через большое отверстие сверху, скользящий блок и нижнее основание.
Закрепите болт 125 мм самоконтрящейся гайкой.
Чтобы успешно достичь своей цели, я купил
2 стальных стержня диаметром 6 мм и длиной 95 мм для слайдера
1x 125 мм винт M10
1x винт M10 80 мм
2 самоконтрящиеся гайки M10
Настройки печати, которые я использовал:
Платформа для печати 75C на все времена
Сопло 255 первый слой 235 остальное
ЭЛЕГО РАПИД ПЕТГ 17мм3/с
температура в камере 70С
нет Брим
Печать занимает около 2 часов.
