Настольный мини-ящик для инструментов - верхний шкаф: версия

Эта модель является продолжением моего проекта Desktop Mini Tool Box.

Я создал несколько вариантов вашей любимой конфигурации ящиков.

Текущие конфигурации:

4 ящика (2 полных, 2 половинных)

Возможные будущие конфигурации:

2 ящика (полноразмерные)
5 ящиков (1 полный, 4 половинного размера)
6 ящиков (6 половинных размеров)

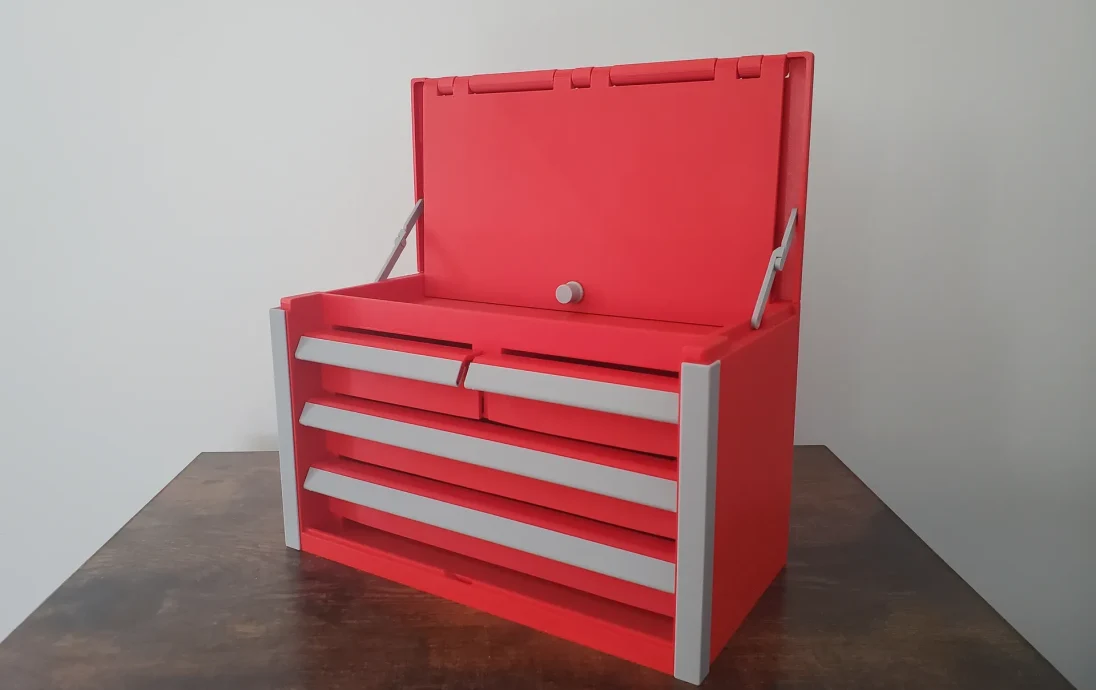

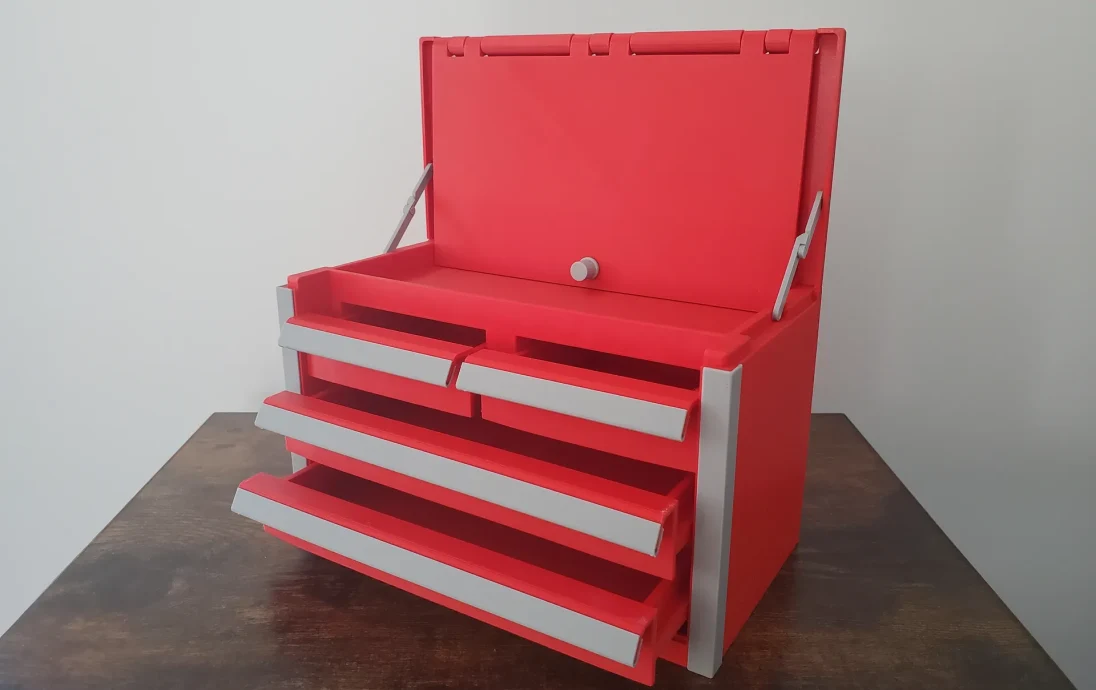

Эта модель оснащена откидной крышкой, которая работает как настоящая, с запирающими рычагами, удерживающими ее в открытом состоянии, и поворотной защелкой, удерживающей ее в закрытом состоянии… в закрытом состоянии.

Печатные части:

1x верхний шкаф
1x верхняя панель крышки
1 передняя панель
2x полных ящика
2x полуящика
2 полные крышки ручек ящика
2 крышки для ручек половинных ящиков
1x ручка-защелка
1x защелка

Печатные детали для запирания петель:

4x одинарный шарнирный штифт
2x двойной шарнирный штифт
1x верхняя петля слева
1x верхняя петля ПРАВАЯ
1x нижняя петля слева
1x нижняя петля ПРАВАЯ

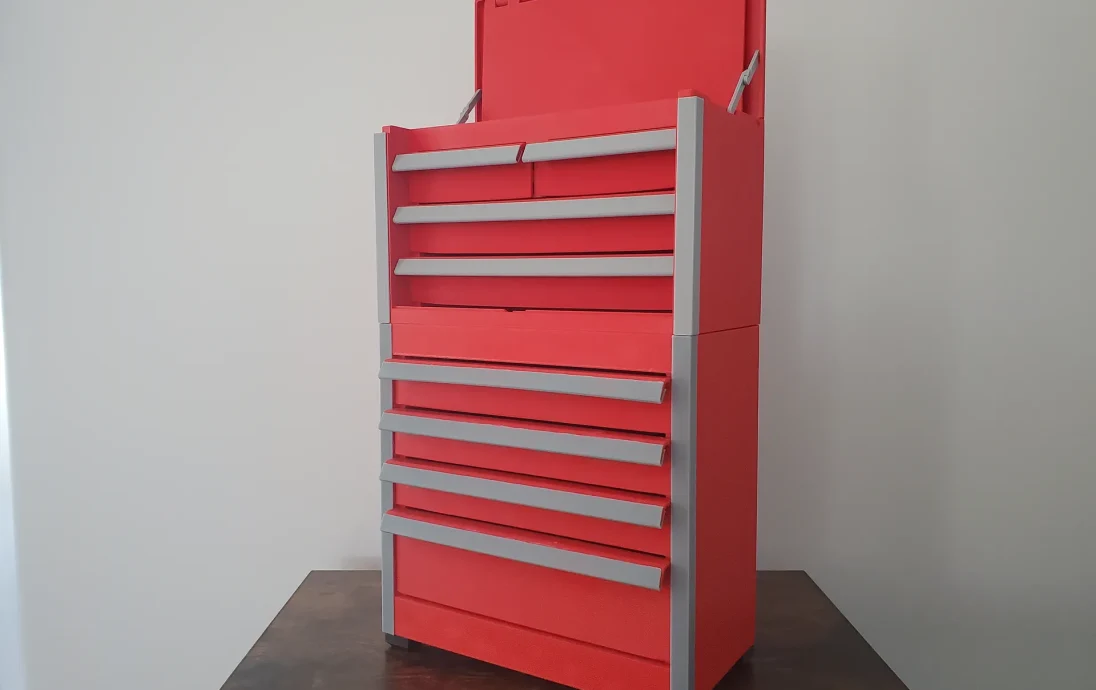

Из-за размеров исходного нижнего шкафа и желания, чтобы он соответствовал этому, я был ограничен глубиной, которая влияет на размер передней облицовки. Это приводит к тому, что при открытии она скользит в лоток для верхних частей, а предметы, помещенные в нее, могут мешать движению панели, если вы хотите ее открыть или закрыть (незначительная деталь).

РИСУНОК 1

При сборке крышки в петлях имеются небольшие каналы, которые облегчают сборку и облегчают защелкивание крышки (РИС. 1). Выше показано, как должны быть ориентированы панели при сжимании их друг с другом. Положите шкаф на спину и сожмите петли, как показано выше. Должно быть некоторое сопротивление, но после сборки он должен встать на место и легко складываться.

РИСУНОК 2

Механизм защелки прямой, каждая деталь имеет паз в форме круга, который помогает выравнивать детали при склеивании. Нанесите немного клея на одну сторону и проденьте их через отверстие в передней крышке.

РИСУНОК 3

Несколько человек обратились к нам с проблемами с опорами и печатью ящиков в исходном проекте. На рисунке 3 показано, где рисовать на опорах ORGANIC синим цветом, а места, которых следует избегать, — красным. Обратите внимание на направляющие выдвижного ящика, что только внешняя часть направляющих будет иметь опоры, так как по мере продвижения печати фактическая часть, которая соприкасается со шкафом, будет свободна от опор. Это помогает избежать остаточной поддержки, препятствующей выдвижению ящика, и опоры очень легко сгибаются. При рисовании опор я использовал угол принуждения 35 градусов и включил интеллектуальную заливку «только свесы».

Дополнительная деталь:

Детали запирающего рычага МАЛЕНЬКИЕ и могут легко потеряться, поэтому будьте о��торожны при сборке! При сборке, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ НА ОРИЕНТАЦИЮ ДЕТАЛЕЙ ПРИ СБОРКЕ ЗАМОКОВЫХ РЫЧАГОВ, ИНАЧЕ, КРЫШКА БУДЕТ ТРУДНО ЗАКРЫТЬСЯ, ПОСКОЛЬКУ ШТИФТЫ БУДУТ ЗАКРЫТЬСЯ ДРУГ ДРУГА!

Головки штифтов необходимо вставлять так, чтобы они сидели заподлицо с потайными отверстиями. Это КРОШЕЧНЫЕ детали, и может потребоваться быстрый осмотр и очистка отверстия ножом, чтобы убедиться, что утопленной области достаточно, чтобы в нее можно было вставить головку. Я обнаружил, что собирать петли, помещая штифты на толстую поверхность и прижимая к ним петли, было намного проще, чем пытаться вставить штифты в петли вручную.

Ниже (РИС. 4) показан способ сборки правой боковой петли. К крышке и шкафу необходимо приклеить только отдельные штифты, будьте осторожны, не приклейте штифт к самой петле! Зеркально отразите эту сборку для левой стороны.

РИСУНОК 4

Я постарался учесть отзывы оригинального проекта, чтобы улучшить его. Заметные улучшения включают в себя:

Размеры ящика были улучшены, и мои распечатанные версии очень легко помещались в шкаф.
Крышки ручек ящиков изменены для облегчения печати.

Этот проект был напечатан в PLA, который я нашел
