быстрый зажим

Легкая печать (менее 2 часов). Выглядит хорошо, работает хорошо.

Детали рассчитаны на большую силу, приложенную при использовании зажима, без поломок и старения. Я распечатал их кучу, некоторые уже несколько недель зажаты и до сих пор работают отлично.

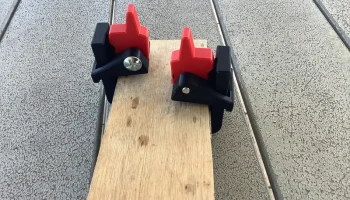

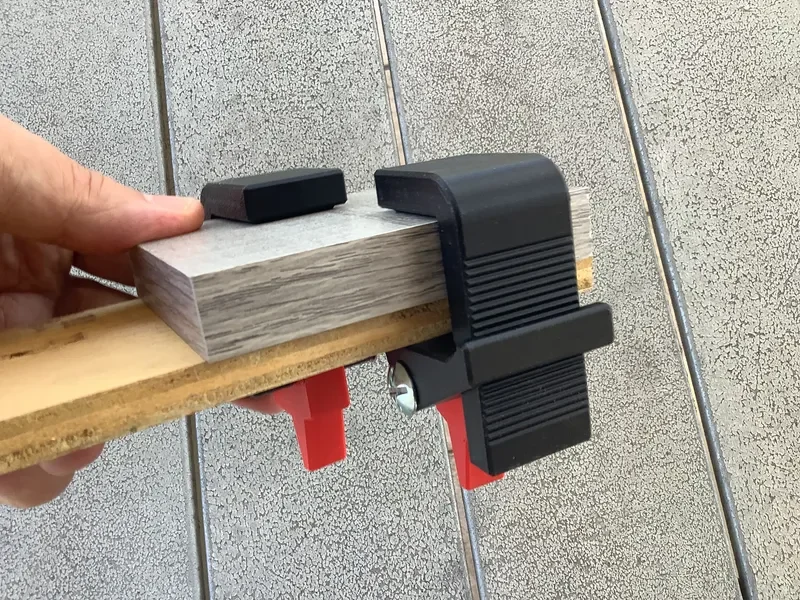

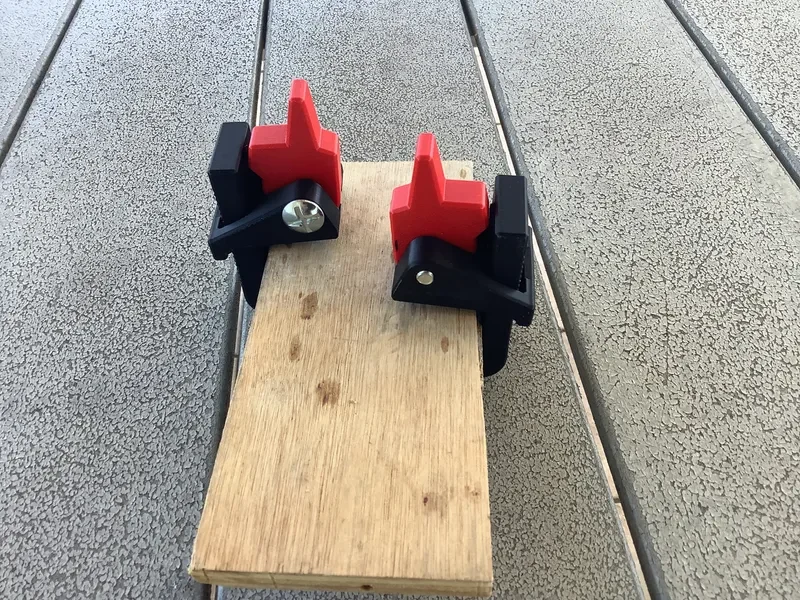

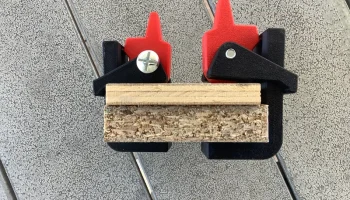

Как им пользоваться: одной рукой плотно прижмите нижнюю и верхнюю челюсти к доскам, широко открыв спусковой крючок. Затем нажмите на спусковой крючок другой рукой. Спусковой крючок имеет эксцентричную форму, которая плотно прижимает нижнюю губку к доске. Тонкая кромка на нижней губке 1/ помогает спусковому крючку скользить и 2/ защищает поверхность доски.

Срез в прочном профиле: 6 стен, 25% заполнение. Используйте подставки и печатайте в указанной ориентации (для надежности).

Лучше работает с petg, чем с pla, потому что petg более гибок. Но пла возможно.

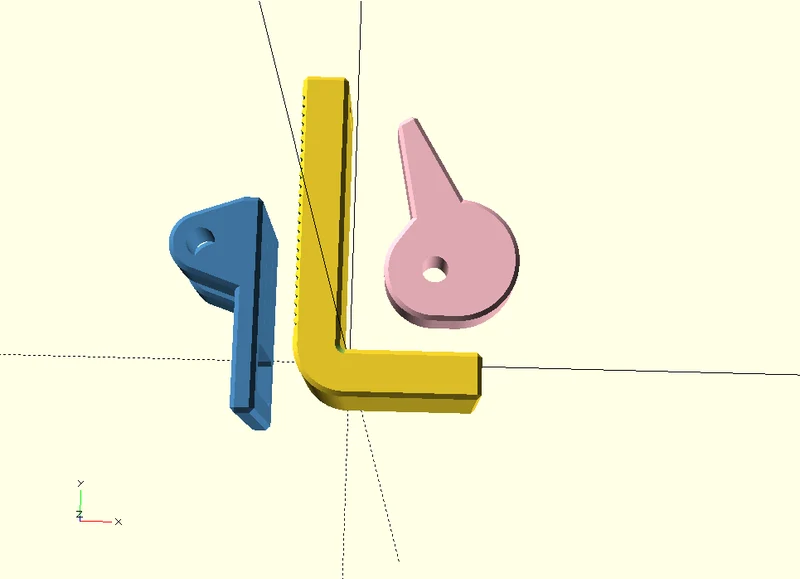

При вставке подвижной губки вам придется сильно надавить, чтобы пройти через нижний выступ (нижний выступ предотвращает выпадение губки при свободном движении).

Убедитесь, что спусковой крючок установлен в правильном положении, и закрепите его винтом M6 диаметром 40 мм. Я использую для этого электрическую отвертку, плотно прижимая узел губка + спусковой крю��ок к столу, соблюдая осторожность при переходе винта от одной детали к другой (если отверстия не совмещены, можно расколоть губку! Хотя я добавил на деталях фаски, немного закрепляющие эту операцию)

Удачной печати!

И как всегда: ПОЖАЛУЙСТА, скачивайте, ставьте лайки, комментируйте, публикуйте свои работы. Настоящее удовольствие смотреть на ваши отпечатки!

вы также можете проверить:

https://www.printables.com/model/1752758-quick-hook-model-1

https://www.printables.com/model/1752760-quick-hook-model-2

https://www.printables.com/model/1747448-quick-clamp-mug-holder

это тот же зажим (или его ранняя версия), применяемый в различных целях.
