Маркер "ласточкин хвост"

Обновление: версия 2 с улучшенными возможностями печати доступна здесь.

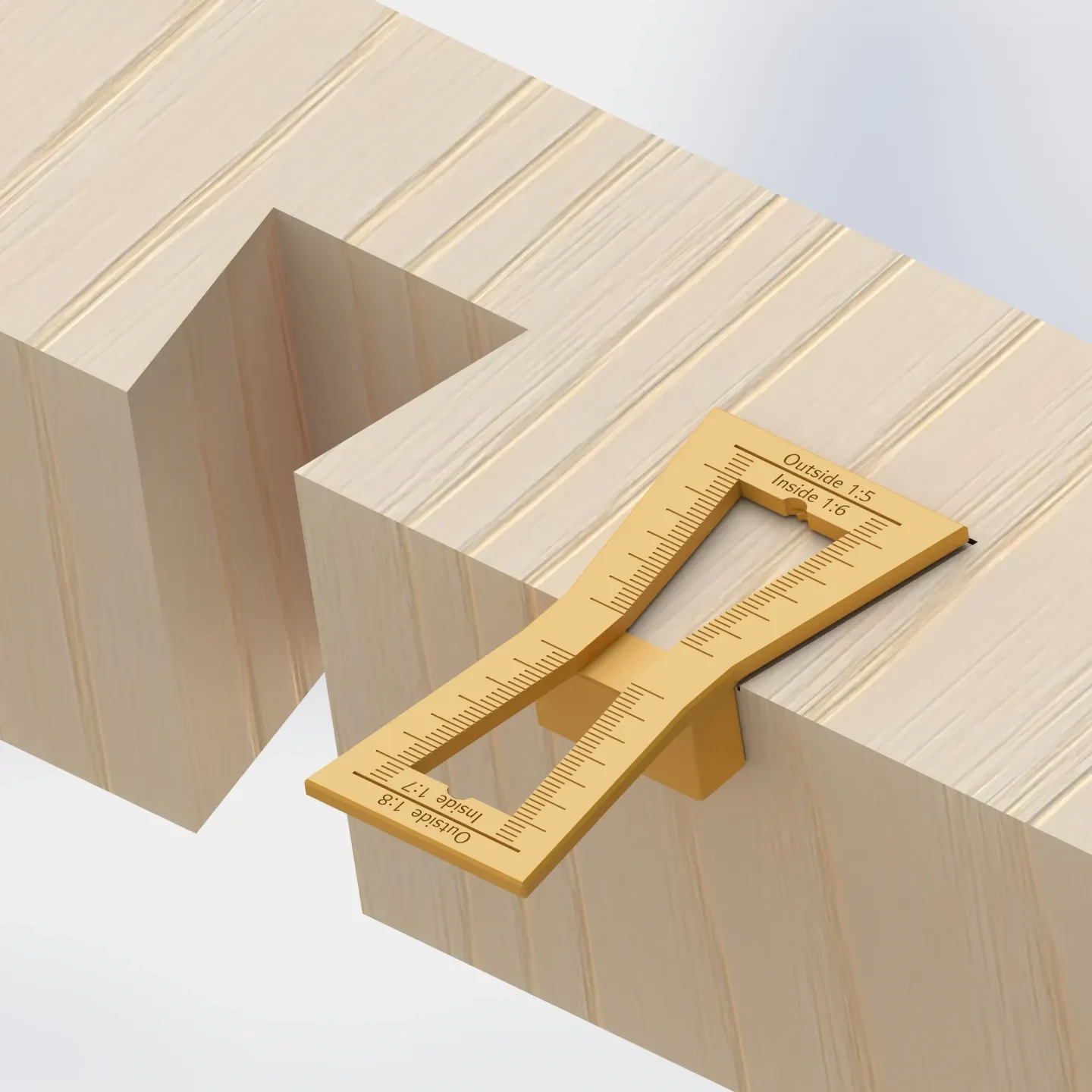

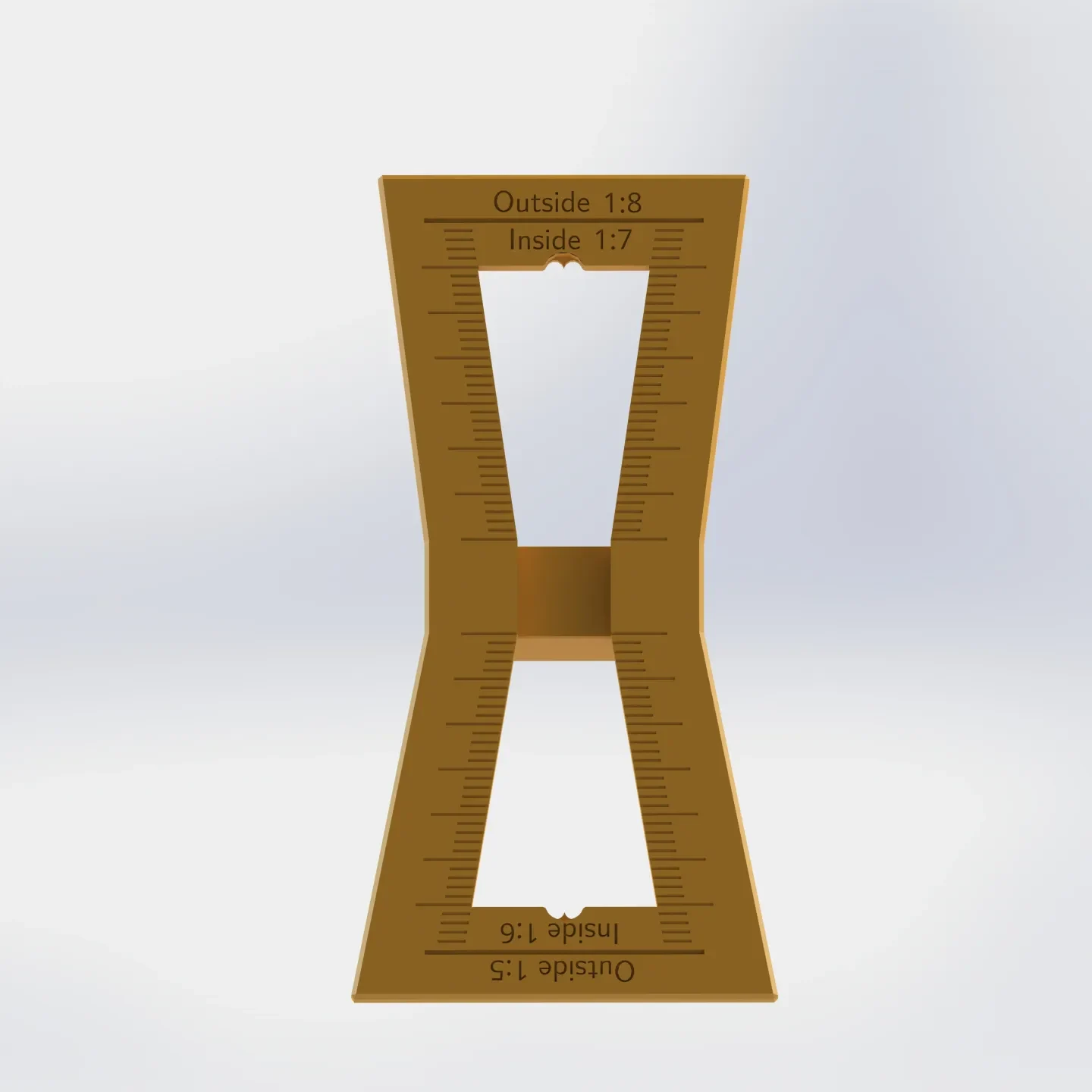

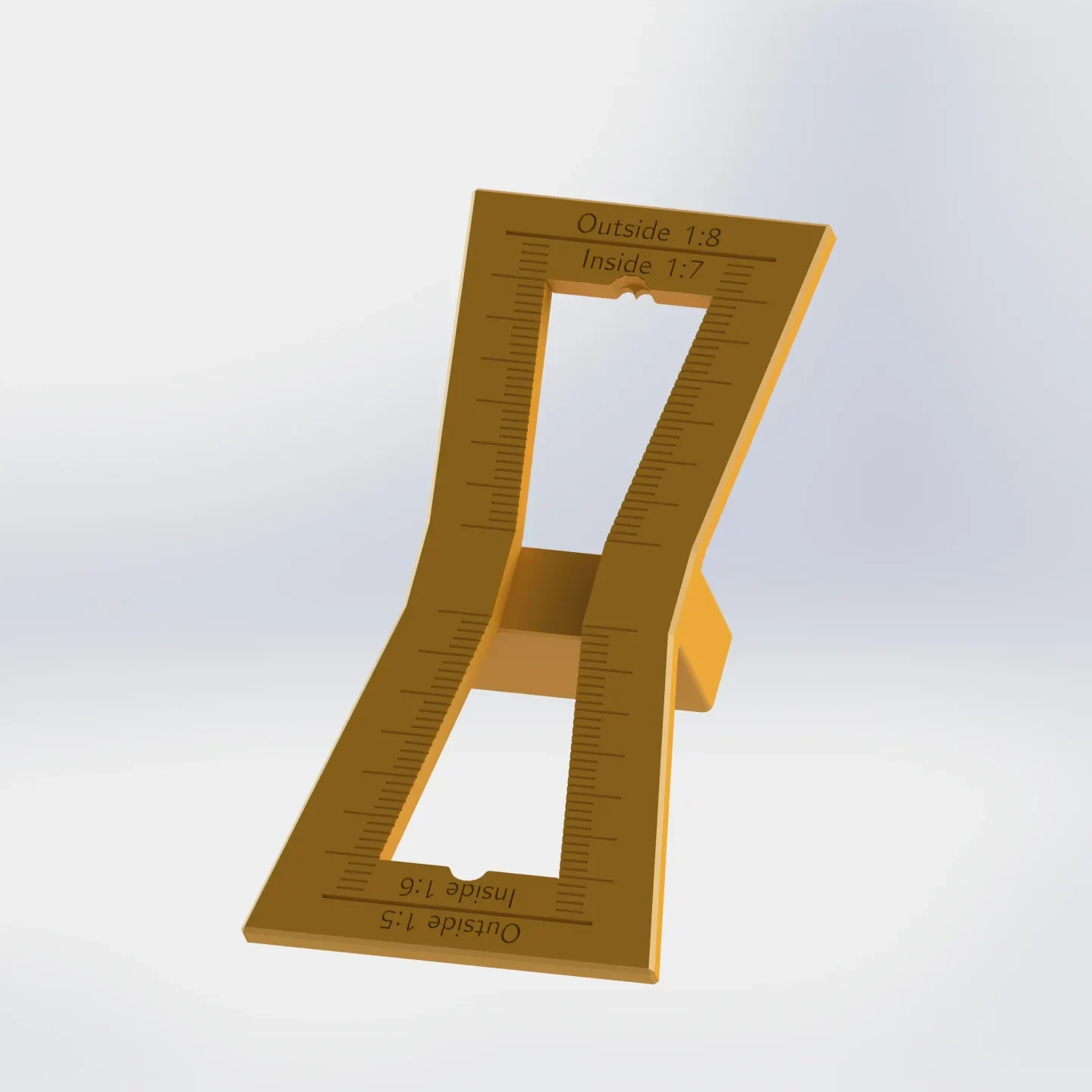

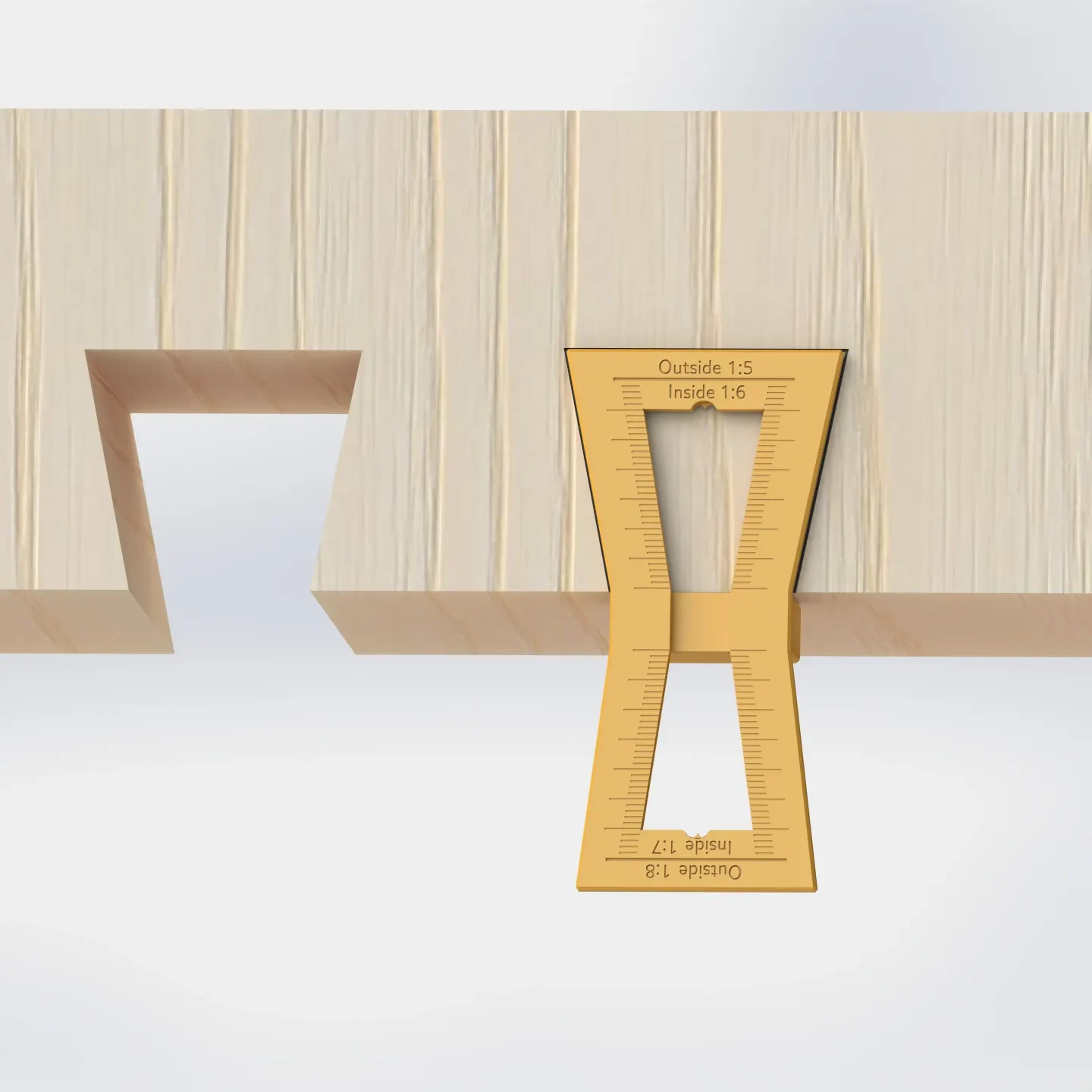

Это направляющий инструмент, позволяющий быстро и легко разметить соединения «ласточкин хвост» с различным наклоном. Лучше всего это сочетать с маркером расстояния до края (например, вот так или вот так), если вы не используете полную длину каждой стороны, которая составляет 40 мм.

Печать

Распечатайте это верхней стороной (там, где есть маркировка) на печатной платформе. Слои толщиной от 0,1 до 0,2 мм должны дать довольно хорошие результаты, но вы, конечно, можете использовать и более толстые слои. Я бы использовал как минимум 3 периметра, чтобы края были красивыми и жесткими, и заполнение около 20-30%.

Я также предоставил версию без мостов. Используйте это, если вы хотите печатать на материале, который плохо переносит перемычки, и не хотите использовать опоры.

Масштабирование

Вы можете масштабировать модель в слайсере, но имейте в виду, что это также повлияет на метки расстояний и их размер. Если вам не нужна разметка расстояний, существует версия без нее. Я думаю, это лучше всего подходит для масштабирования.
