BC 250 Простой деревянный корпус

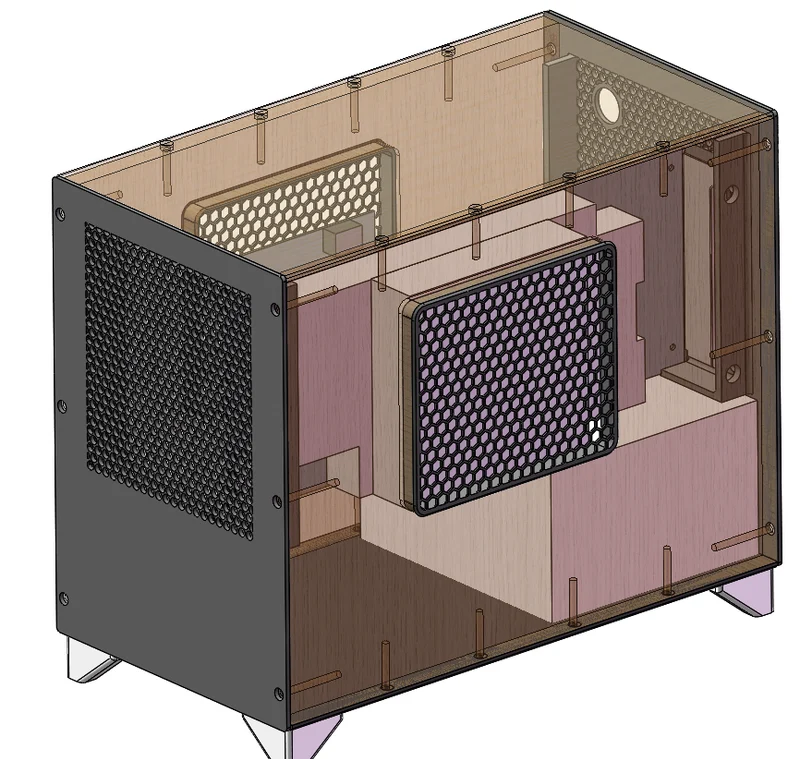

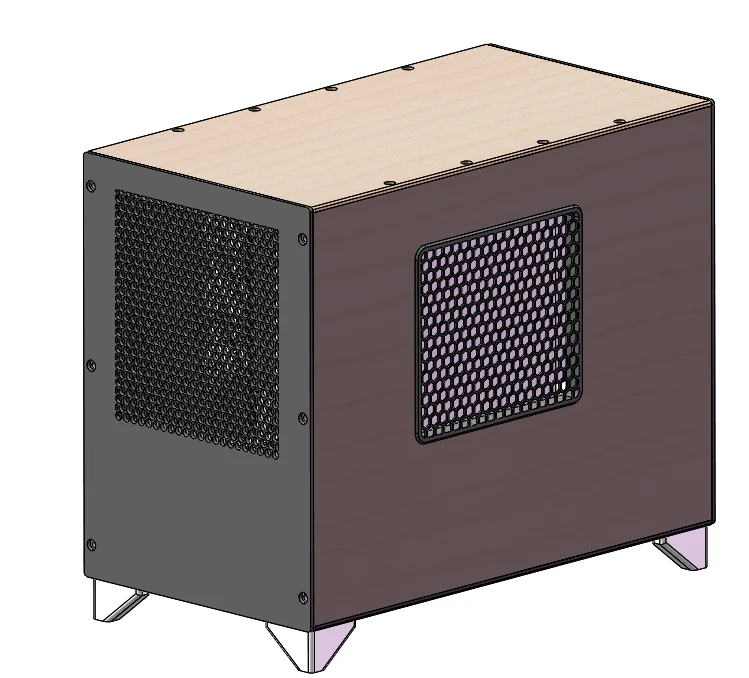

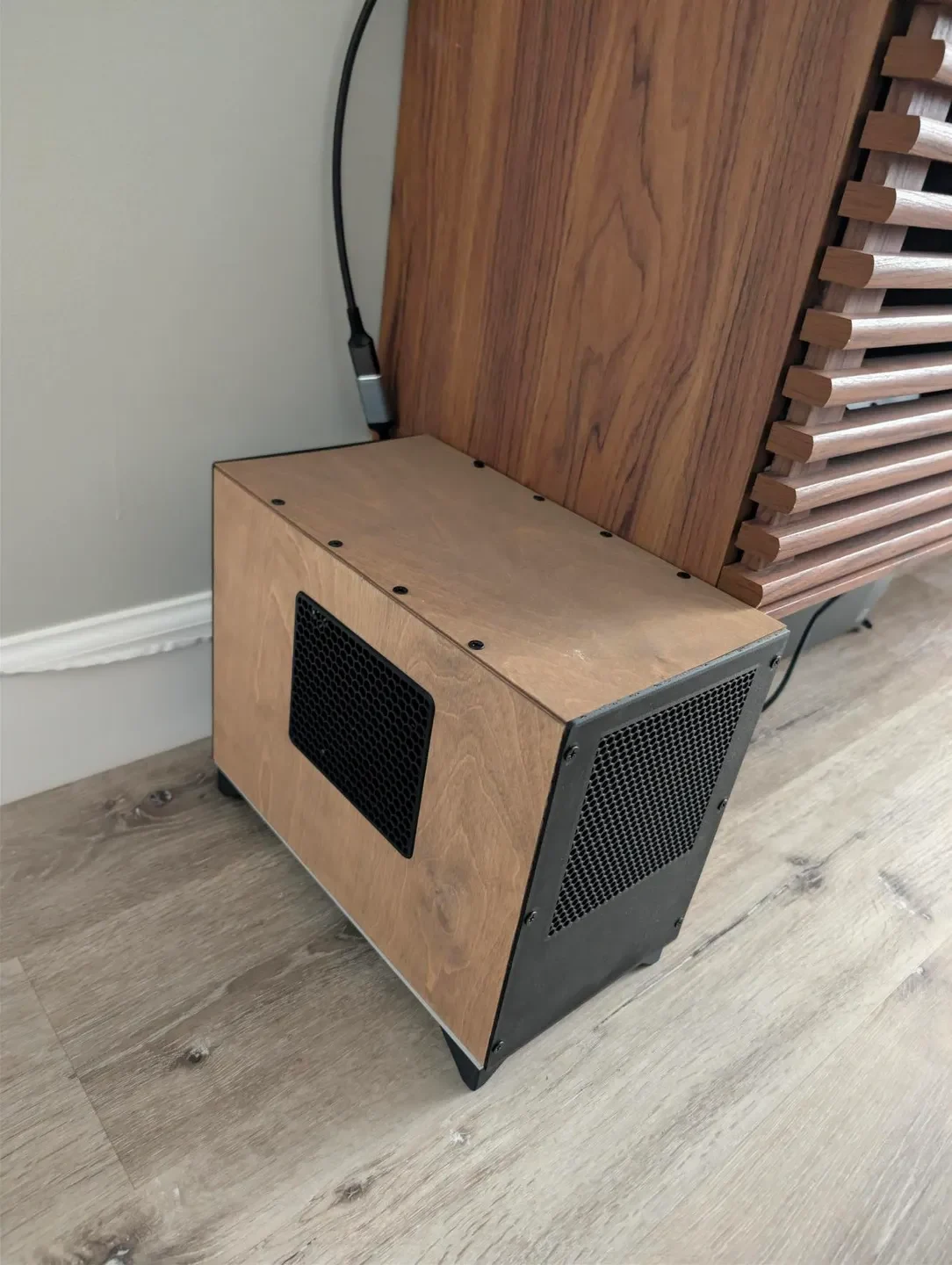

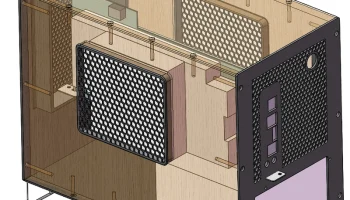

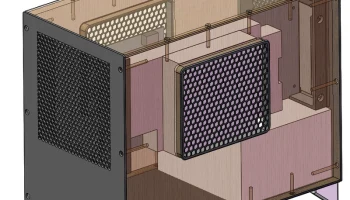

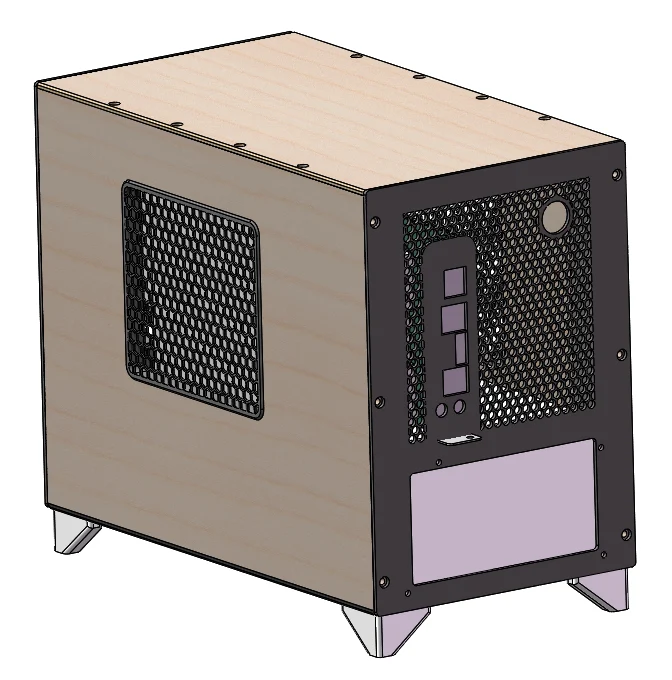

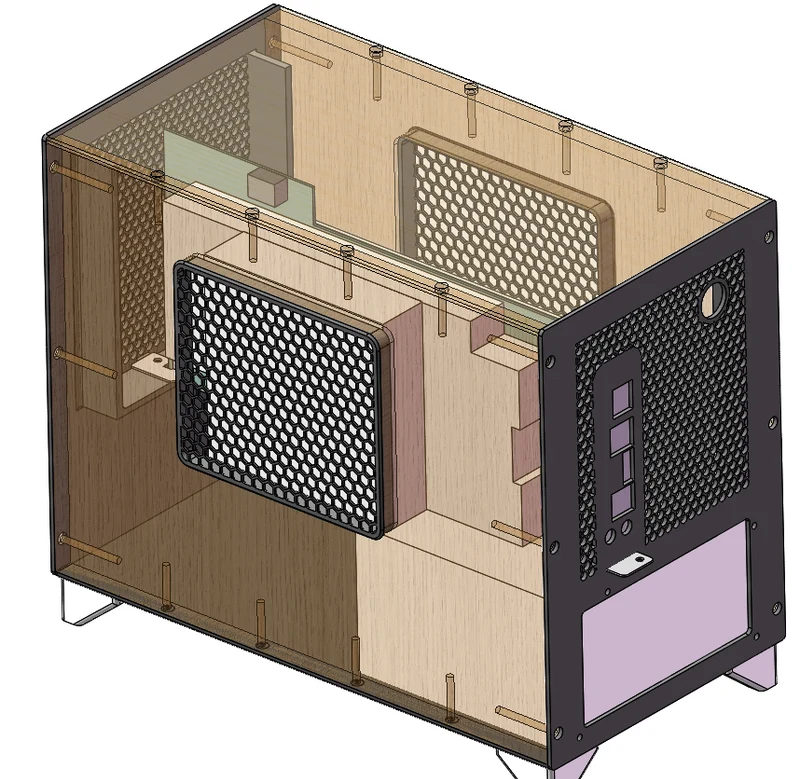

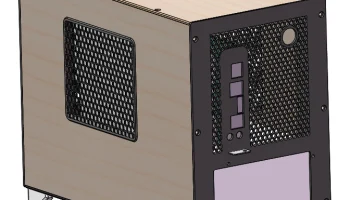

Простой деревянный корпус для bc250, в котором используется вентилятор p12 pro, блок питания стандарта ATX, тумблер питания и дополнительный охладитель на задней панели.

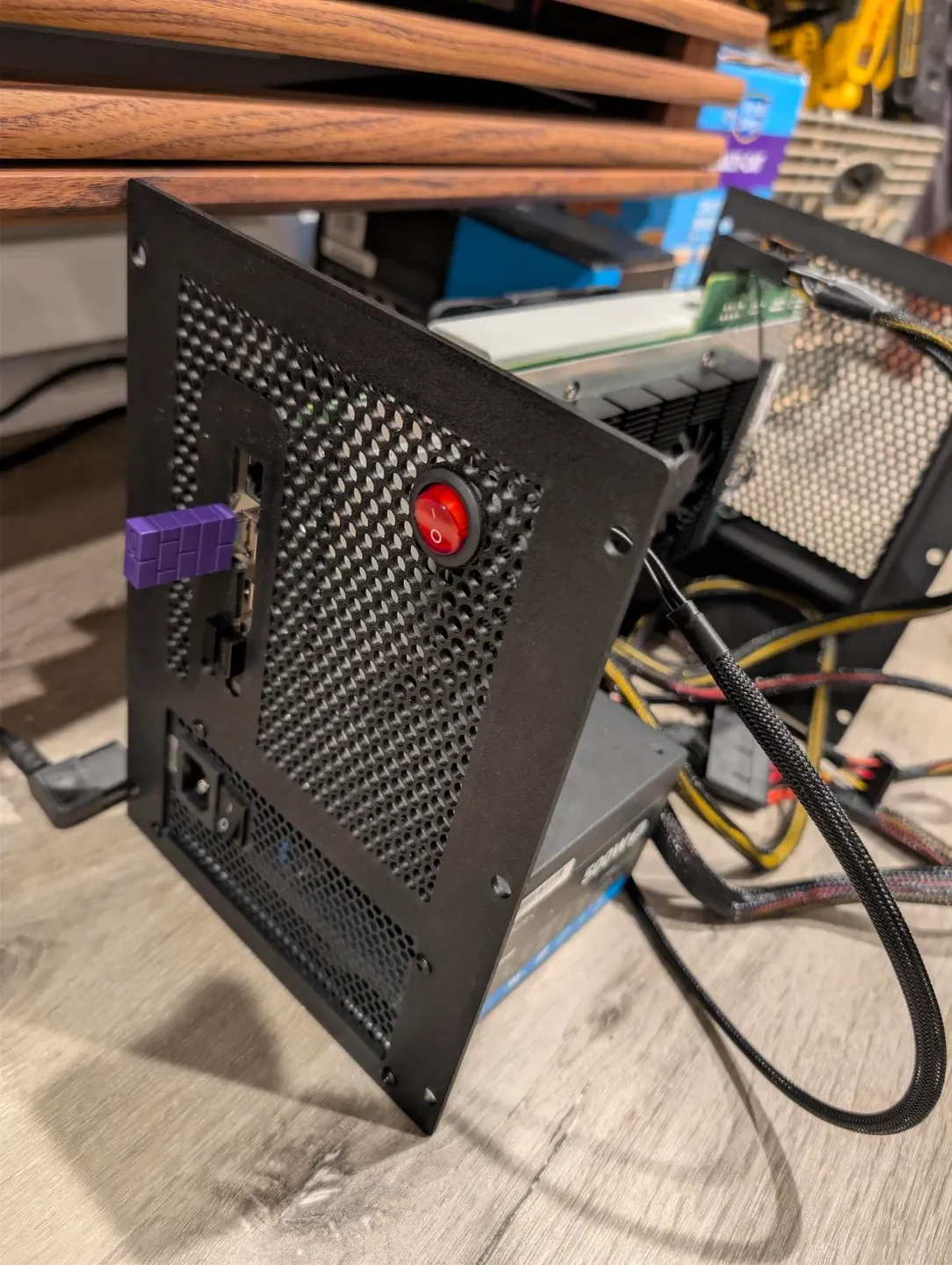

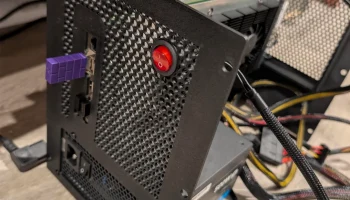

Задняя пластина напечатана на 3D-принтере лицевой стороной вниз и имеет 3-миллиметровые тепловые вставки в сквозных отверстиях, к которым можно прикрепить плату. Металлическую пластину, с которой поставляется плата, необходимо снять. В противном случае вы можете использовать стандартную гайку/болт, чтобы прикрепить плату к задней пластине.

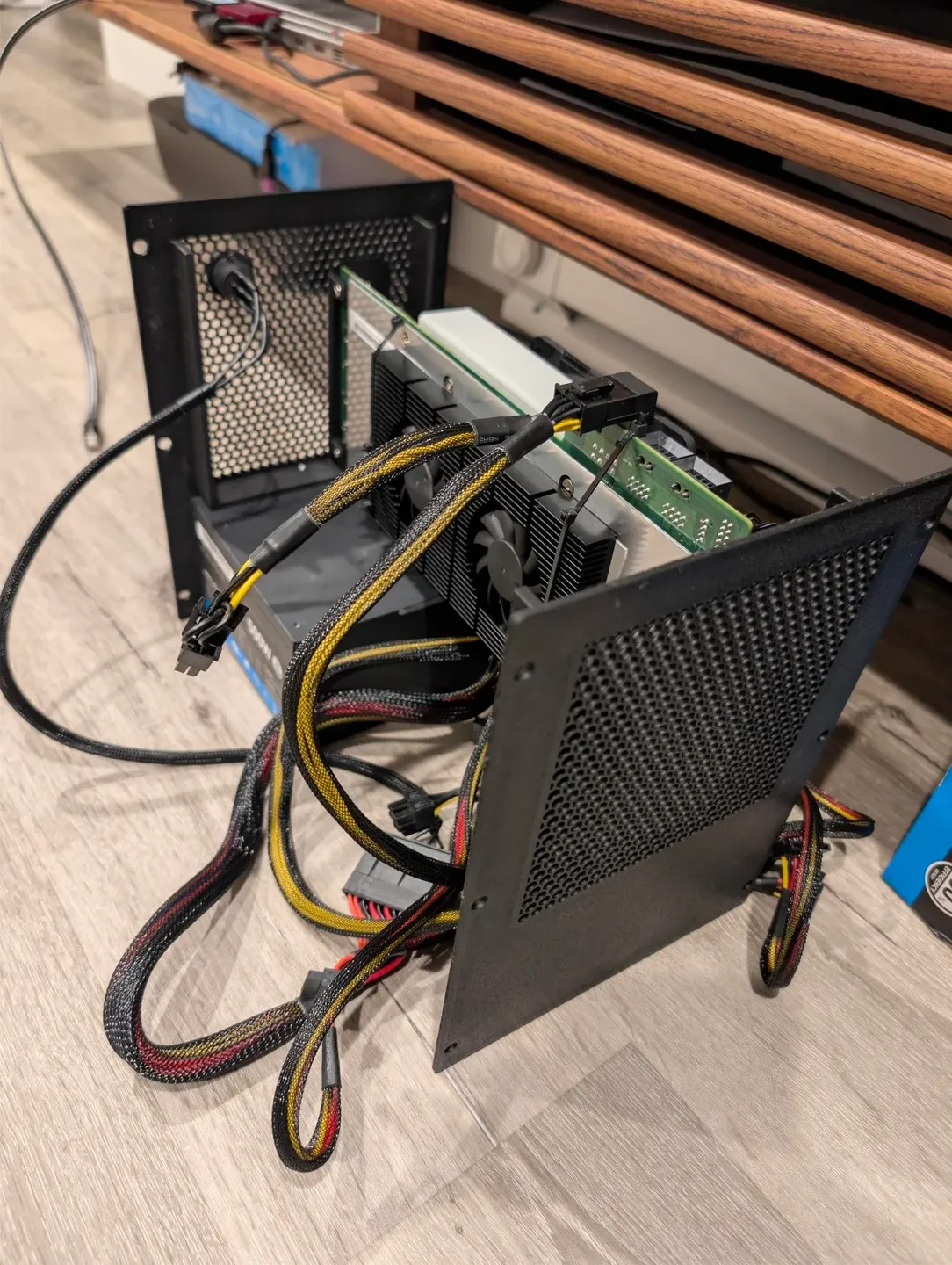

Передняя панель также напечатана на 3D-принтере лицевой стороной вниз. Вам придется использовать металлический кронштейн, который идет в комплекте с платой. Опять же, здесь используется термовставка толщиной 3 мм.

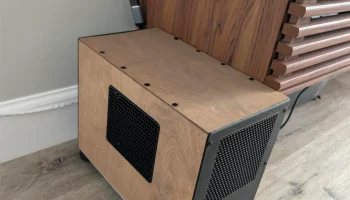

Боковые стенки я вырезал из фанеры толщиной 12 мм. Я загрузил сюда файлы STEP, и вы можете отправить их для вырезания в магазине sendcut send или в любом другом магазине, где принимают файлы шагов. Вы также можете просто вырезать это самостоятельно, так как это простая деталь.
Боковые вентиляционные отверстия напечатаны на 3D-принтере и могут быть напечатаны лицевой стороной вниз без опор. Вокруг места крепления тонкой двусторонней ленты UHB имеется некоторый зазор.
Нижнюю пластину я вырезал лазером из алюминиевой пластины толщиной 0,125 дюйма. Прилагается файл STEP, который вы можете отправить при необходимости. Его также можно напечатать на 3D-принтере, но алюминиевая пластина придает корпусу большую жесткость. Также имеется вырез для вентилятора блока питания.
Верхняя пластина также вырезана лазером, но из фанеры толщиной 0,125 дюйма. Потенциально е��о также можно распечатать или сделать из других металлов, поэтому файл STEP прилагается.
Наконец, ножки внизу напечатаны на 3D-принтере и просто прикреплены к алюминиевой пластине внизу с помощью двустороннего скотча UHB. Это соединение оказалось достаточно прочным, но его можно закрепить механически с помощью простой модификации к модели.
Способы крепления деревянных панелей к пластинам могут быть такими же простыми, как шурупы, просто убедитесь, что вы просверлили на��равляющее отверстие подходящего размера, чтобы избежать попадания древесины. разделение.
