Геометрический патрон с соотношением 7:2

ОБНОВЛЕНИЯ: См. ниже...

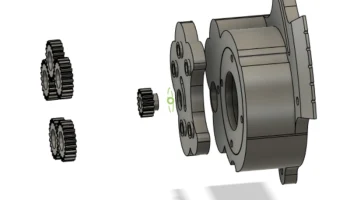

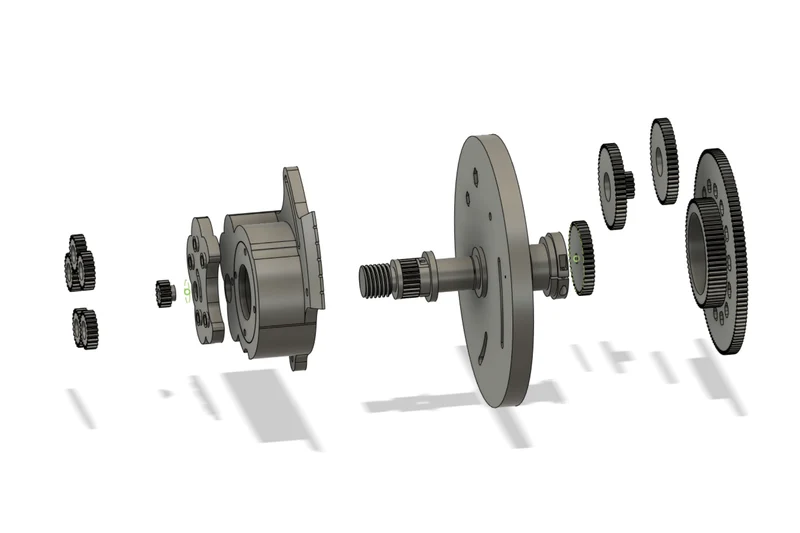

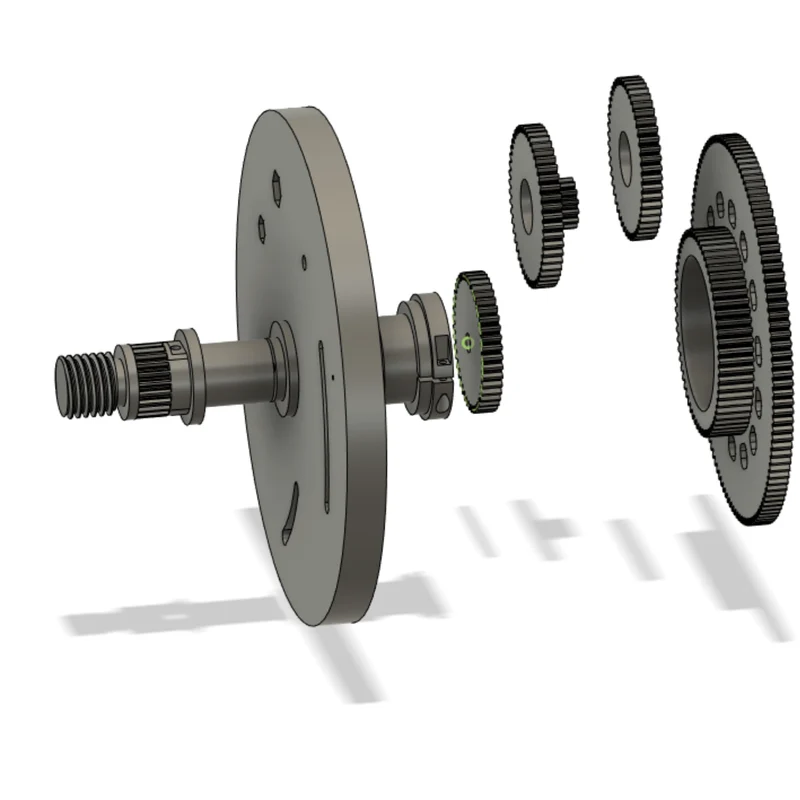

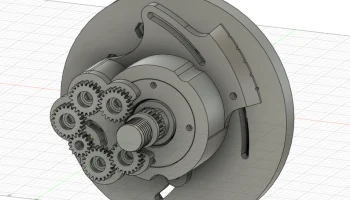

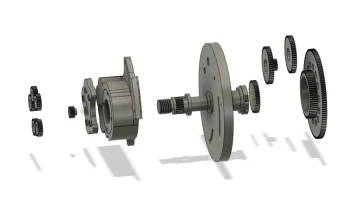

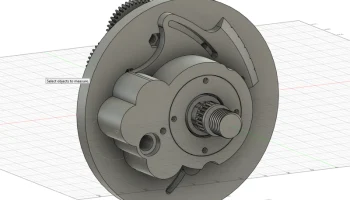

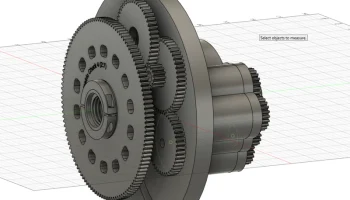

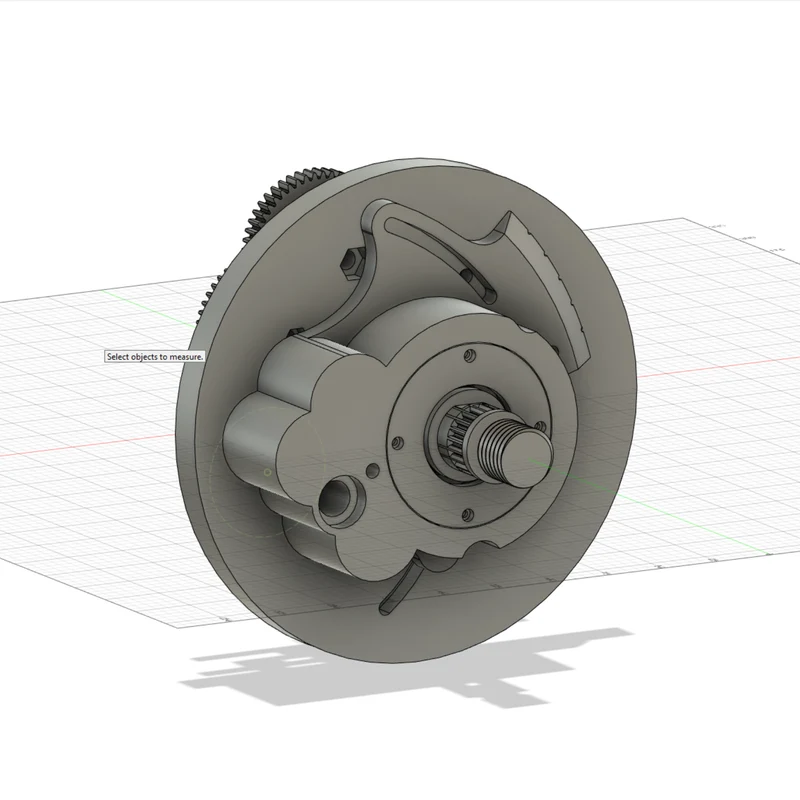

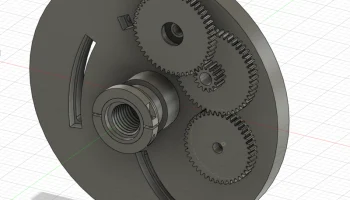

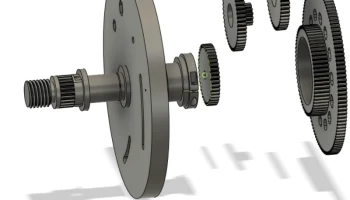

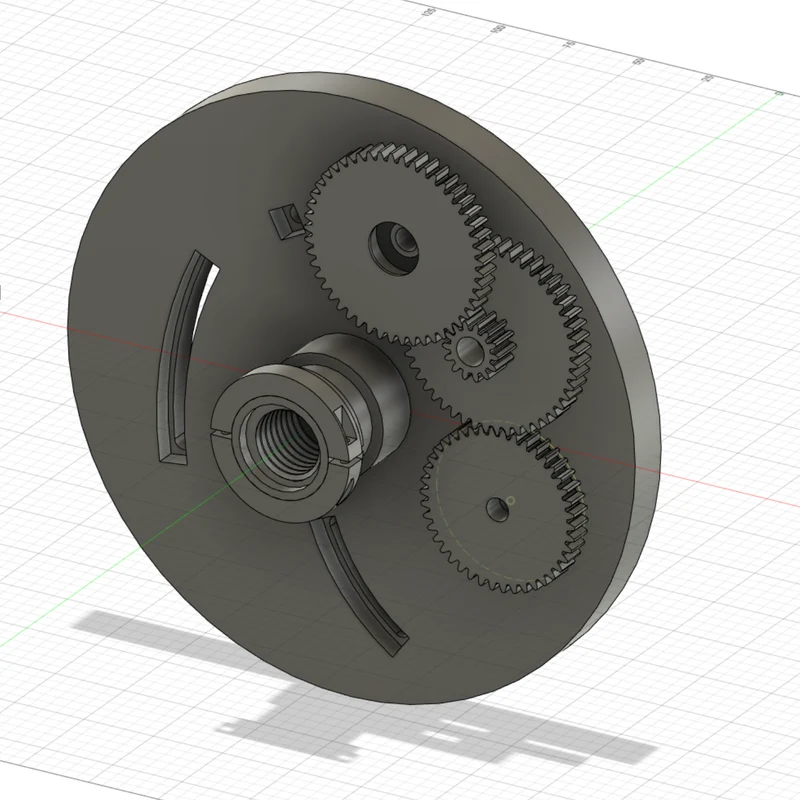

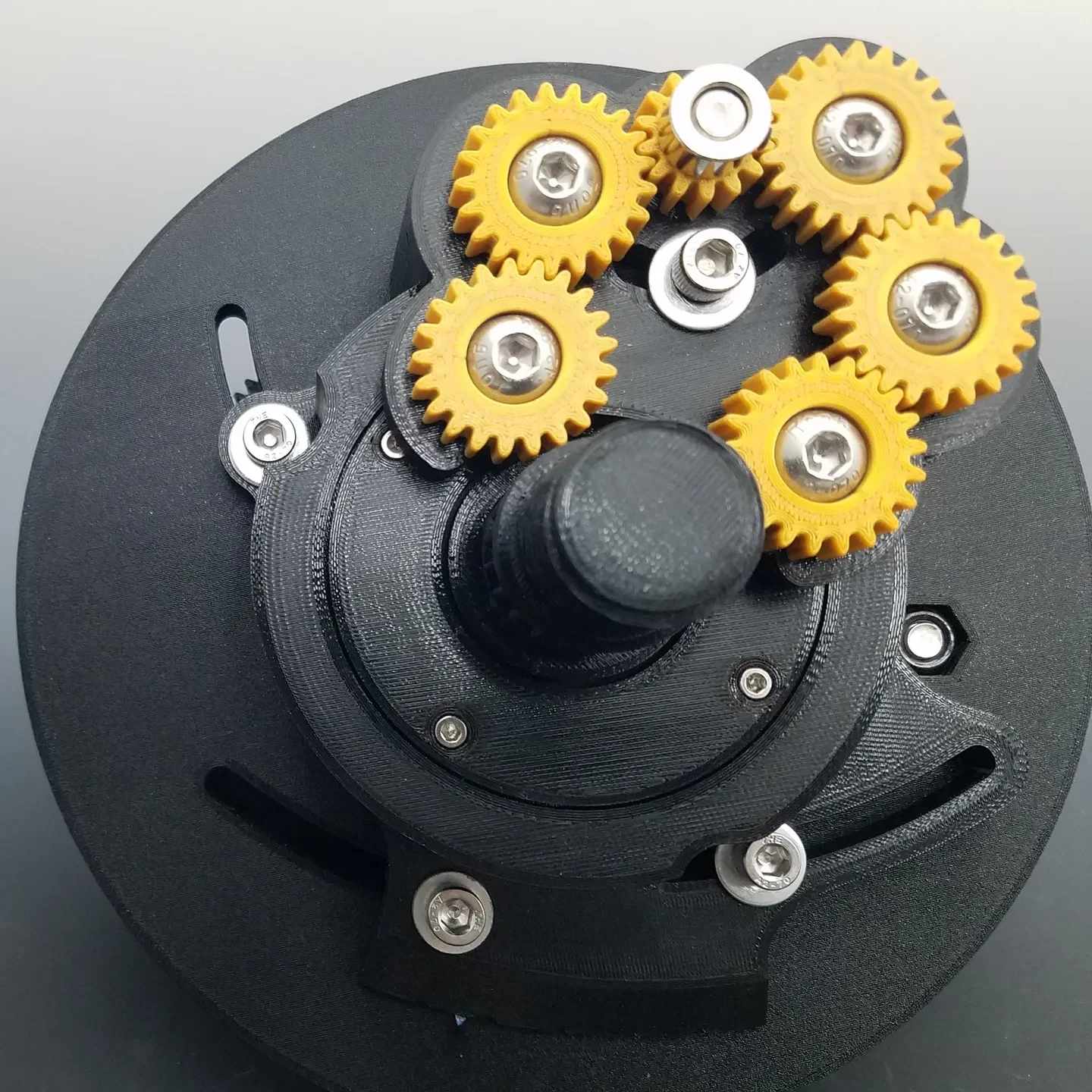

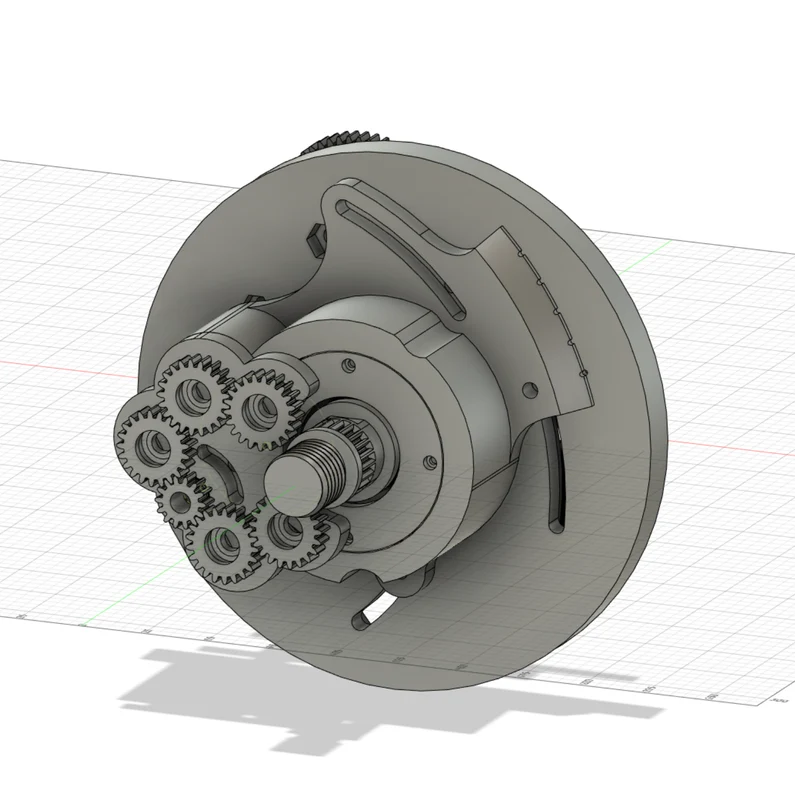

Геометрический патрон используется в качестве принадлежности к токарному станку с декоративным или розеточным двигателем. Он может создавать круговые узоры, смещая заготовку от центра токарного станка, в то же время поворачивая заготовку со скоростью, отличной от скорости токарного станка. Этот патрон предназначен для вращения с фиксированным соотношением 7:2. Он также имеет возможность изменять направление, что изменяет ориентацию создаваемых им петель и, следовательно, дизайн. Несмотря на то, что передаточное число в этом патроне задано, можно создать сотни различных узоров и конструкций.

Особенности:

Передаточное число 7:2.
1 x 8 зубьев на дюйм шпинделя.

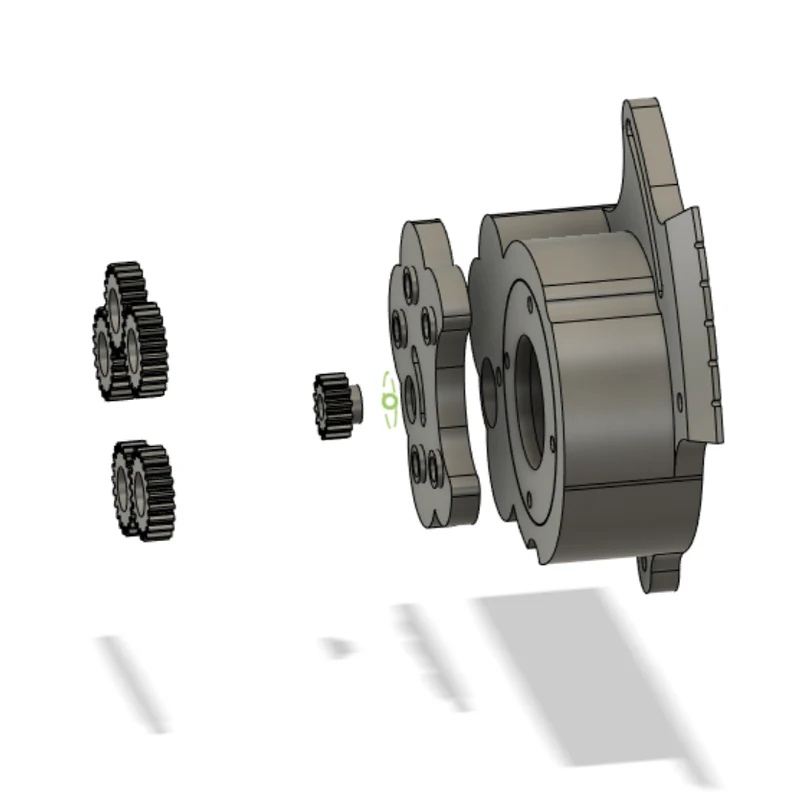

Функция изменения направления.

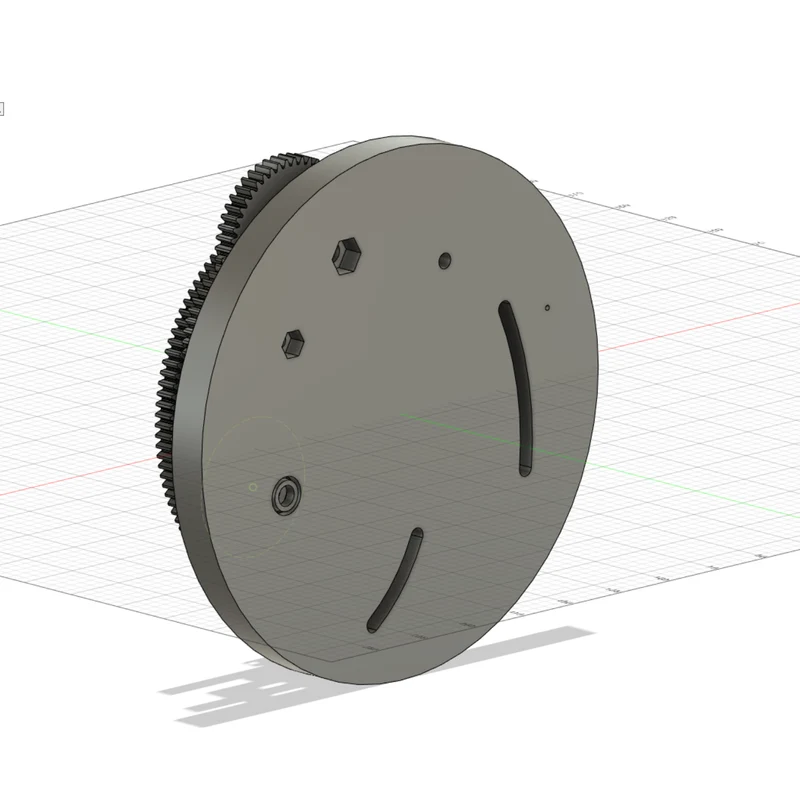

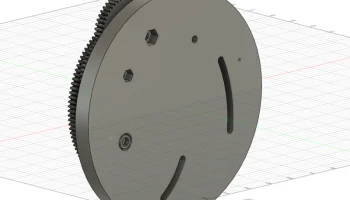

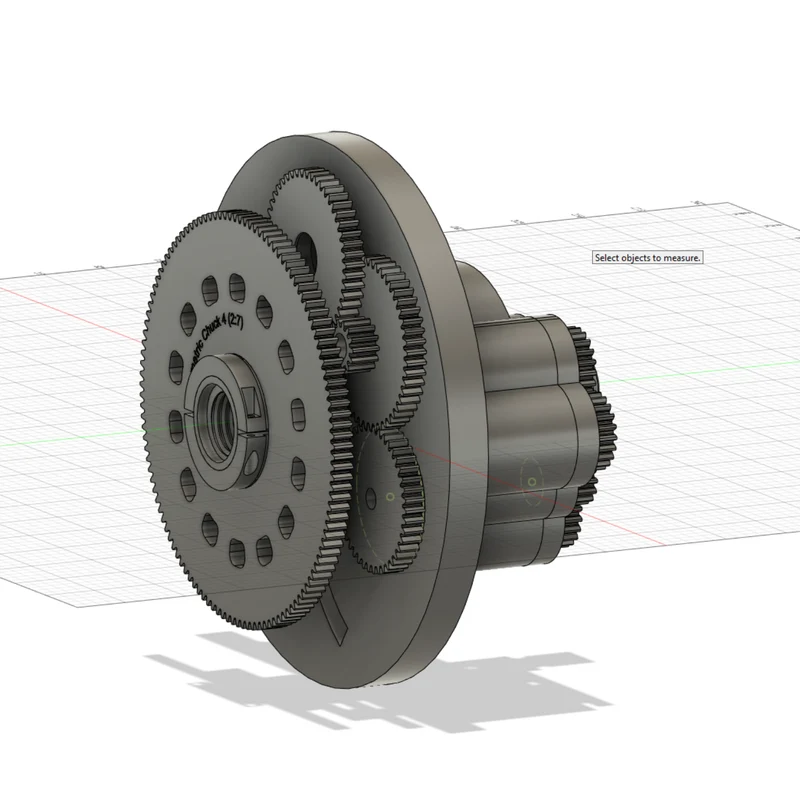

120-позиционная главная передача.
Эксцентриковый шарнир.

Распечатать детали:

Материал: PETG (PLA также может подойти, но я его тщательно не проверял.)
Высота слоя: 0,20 мм
Поддержка: Да, во многих частях.
Заполнение: в большинстве случаев 20%. 100% для мелких деталей и шестерен, а также вокруг отверстий и отверстий подшипников.
Периметры: следует увеличить как минимум до 3 для дополнительной прочности.

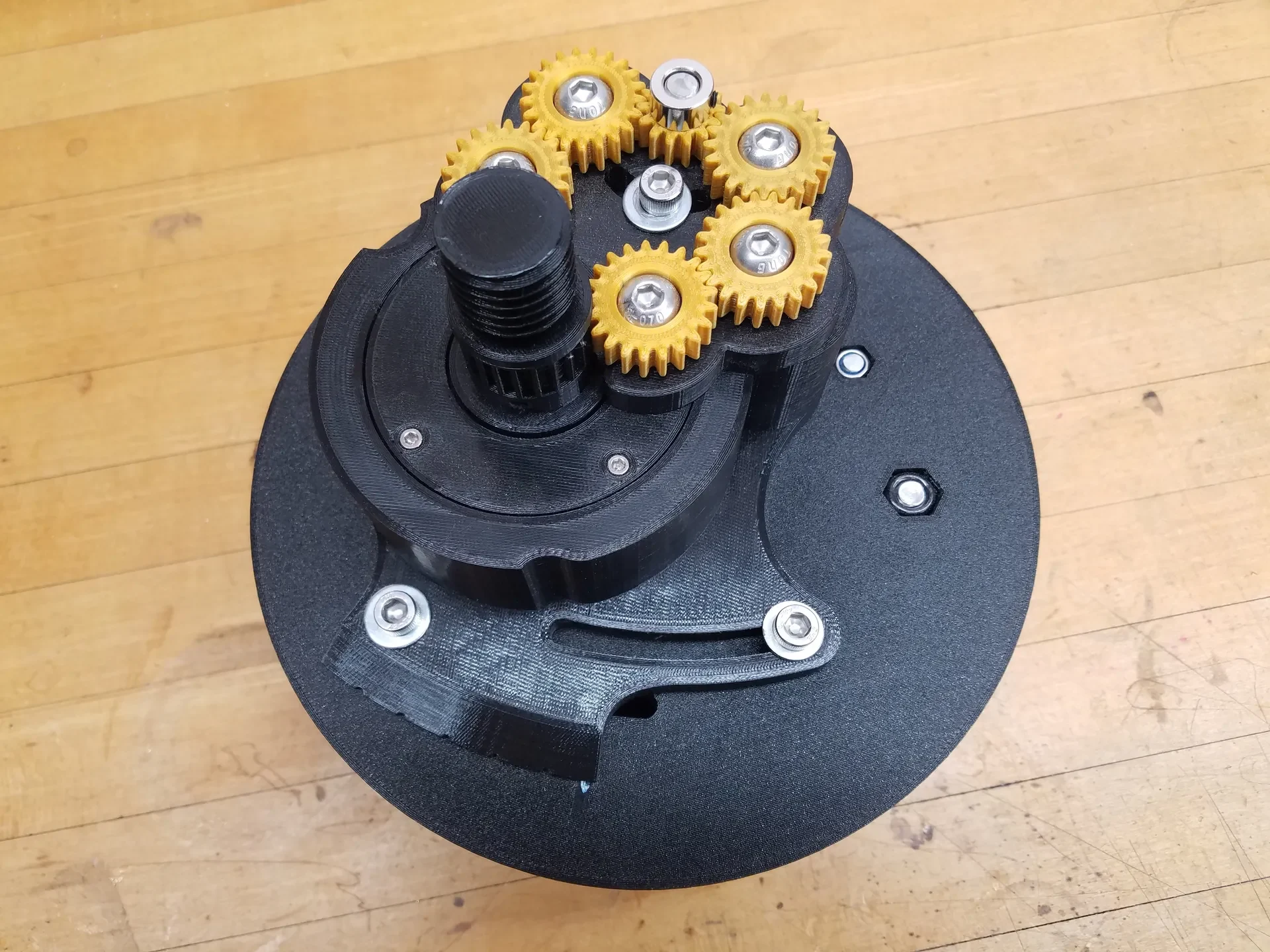

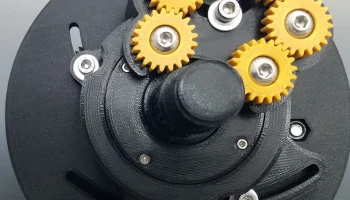

Все блестящие детали были напечатаны на принтере Prusa i3 MK3S+.

Дополнительные необходимые детали:

Подшипники-

8x22x7 — 5
6x22x7 — 1
35x62x18 — 1
25х52х15 — 2

Болты-

М3 — 12
М8х37 — 1
М6х37 — 1
М4 — 3
М6х25 — 3
М8х19 — 5
М6х30 — 1

Резьбовые вставки для пластика-

М3 — 9
М4 — 3

Стальной вал 8 мм-

Длина 105 мм — 1

Орехи-

Квадратные гайки М6 — 4
Квадратные гайки М3 — 2
Контргайки М8 — 6
Контргайки М6 — 1

Замковые воротники-

8мм — 2

Проставка из стальной трубки 6x9x13 для третьей передачи.

Возможно, вы захотите протестировать и настроить свой принтер, чтобы убедиться, что он печатает правильно. Допуски на некоторых деталях очень малы, шестерни должны правильно зацепляться, а подшипники должны плотно прилегать, не проскальзывая. Для работы патрона необходимо иметь способ удержания главной передачи неподвижно. Поскольку существует очень много различных конфигураций декоративных токарных станков, я не включил этот метод, и пользователь должен будет сделать его для своего конкретного токарного станка.

Я не включил руководство по сборке этой модели, но если вам нужна помощь, вы можете обратиться к руководству по сборке другой моей геометрической модели патрона, которая также размещена на этом сайте. Обе модели построены практиче��ки одинаково.

Не забывайте работать безопасно.

Этот патрон не предназначен и не должен использоваться на высокоскоростных токарных станках! Большинство обычных токарных станков по дереву вращаются недостаточно медленно, чтобы использовать этот патрон. Не пытайтесь вращать патрон со скоростью более 5 об/мин!

Эта конструкция имеет множество точек защемления. Будьте осторожны с движущимися частями во время работы машины.
Не перегибайте палку и не применяйте чрезмерную силу при выполнении каких-либо операций с машиной.
Никогда не надевайте свободную одежду, часы, кольца или перчатки при работе на токарном станке.
Завяжите сзади длинные волосы и все, что может быть захвачено движущимися частями.
Держите маленьких детей подальше от механизмов и мелких незакрепленных час��ей, которые могут стать причиной удушья.
Всегда надевайте средства защиты глаз и лица при работе на токарном станке.

ОБНОВЛЕНИЯ:

05.07.23 — Добавлена метрика (30-3,5) детали.
