Корпус Sinclair ZX81
ZX81 был моим первым компьютером, много часов я провел, играя в такие игры, как 3d Monster Maze и другие, и печатая игры из журналов, а затем потерял все это из-за оперативной памяти колебаться, но оно все еще занимает место в моем сердце, которому я просто не могу позволить умереть.

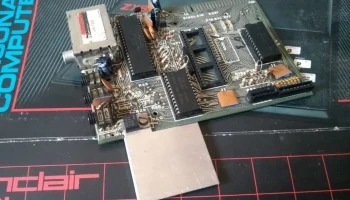

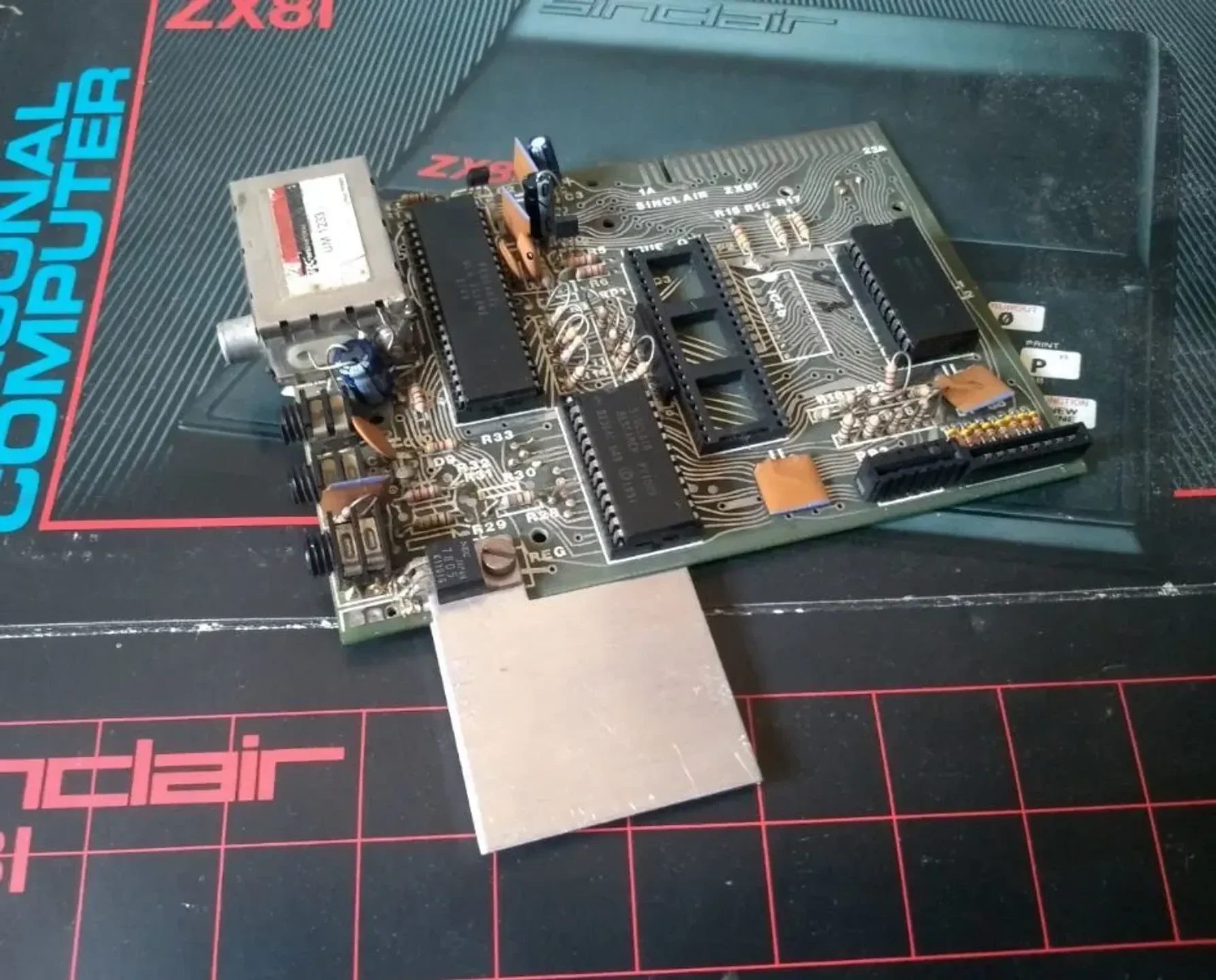

Сейчас я ремонтирую несколько старых компьютеров, и мне нужен был чехол для бесхозной платы ZX81 (на фото), которую мне подарили несколько лет назад.

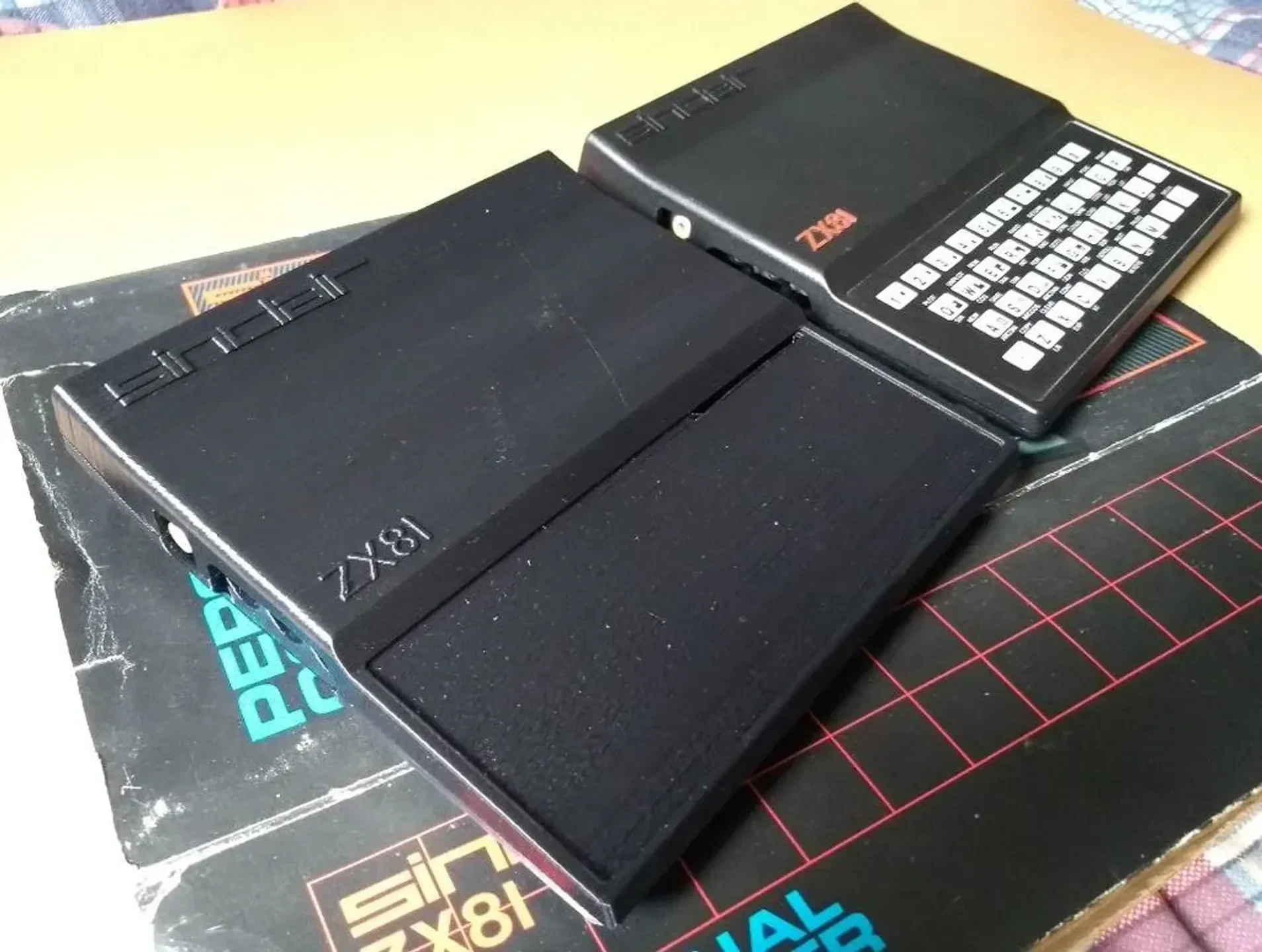

Однако я не смог найти чехол на замену, поэтому на выходных смоделировал его с нуля.
Пожалуйста, не ожидайте, что это точная копия корпуса ZX81, он очень близок, но может отличаться в некоторых размерах, хотя я позаботился о том, чтобы основные размеры были правильными.
Тем не менее, если кто-нибу��ь знает правильные размеры выемки для мембраны клавиатуры в верхнем корпусе, я был бы рад исправить модель. Хоть у меня и есть один рабочий ZX81, но снимать оригинальную мембрану, чтобы это выяснить, не хочется.

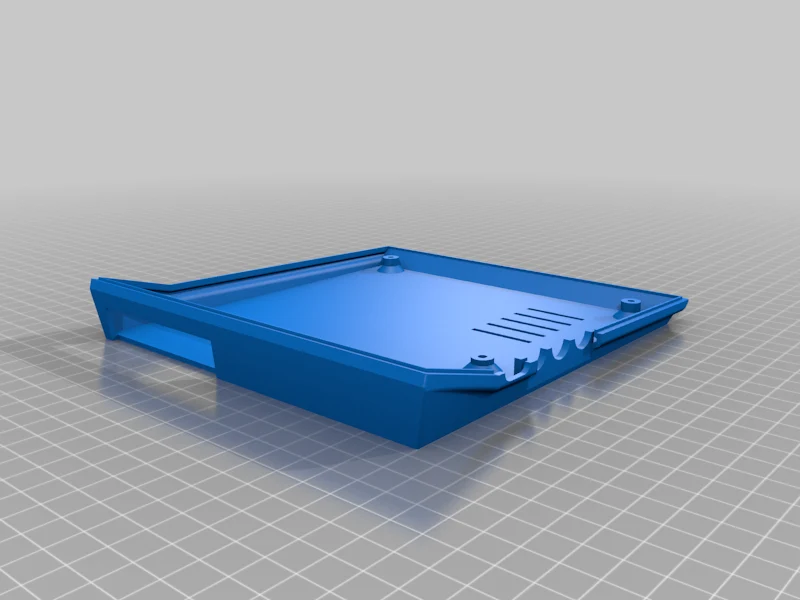

Я думаю, что для достижения наилучшего качества печати нижняя часть должна быть напечатана в том виде, в каком она поставляется, но верхняя часть может выглядеть лучше, если напечатана вертикально, а задняя часть находится на рабочей пластине. опоры не потребуются при печати в такой ориентации,
Однако вам понадобится хорошая адгезия кровати.
Если вы печатаете верхнюю часть корпуса на машине с движущейся осью Y, ориентируйте модель так, чтобы она была выровнена по оси Y, а не по оси X, поскольку движения по оси Y могут вызвать раскачивание по мере приближения печати к верху.
В Cura есть возможность выбрать грань для ориентации с помощью рабочей пластины, поэтому ее легко настроить.

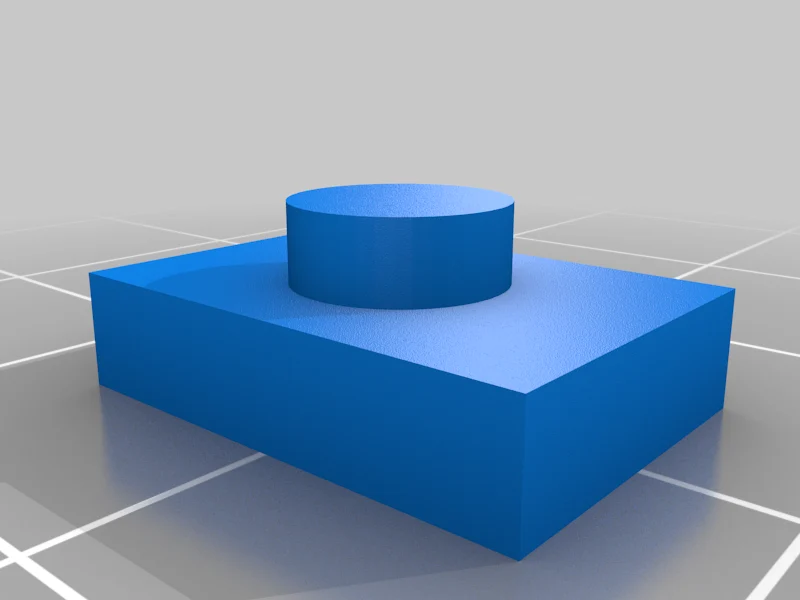

Отверстия для винтов в нижней части сделаны для ножек, которые я включил.
Я приветствую любые конструктивные комментарии по доработке этой модели, если потребуется внести какие-либо корректировки.

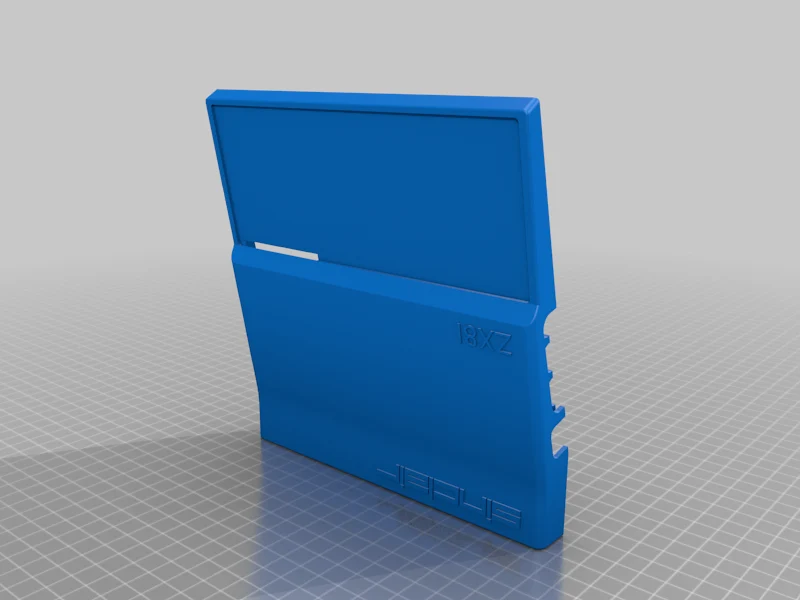

В соответствии с моим предложением ниже добавлен вертикально ориентированный верхний корпус. Я думаю, что он обеспечит наилучшее качество печати, а также не потребует поддержки при печати с использованием адаптивных слоев Cura. Я напечатал один, используя слой толщиной 0,2 мм со 100% заполнением.
