10-дюймовый корпус Lab Rax для маршрутизатора TP-Link AC750

Описание

Это специальный корпус для установки в стойку, напечатанный на 3D-принтере, для двухдиапазонного беспроводного гигабитного маршрутизатора TP-Link AC750, разработанный специально для 10-дюймовой стоечной системы Lab Rax.

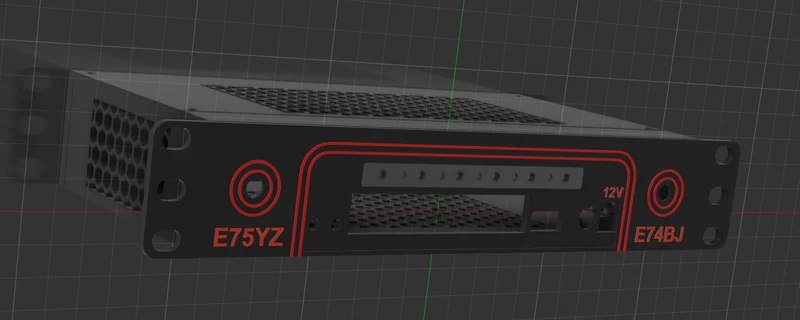

Модель была разработана с нуля в Autodesk Fusion 360. Она предназначена для замены/индивидуального корпуса оригинального корпуса маршрутизатора и позволяет аккуратно установить печатную плату маршрутизатора в стойку Lab Rax.

Детали в комплекте

Корпус состоит из 4 печатных частей:

Основной корпус/держатель печатной платы
Удерживает материнскую плату маршрутизатора и секцию антенны.

Передн��я панель
Видимая передняя часть корпуса. Он включает в себя углубления для повторного использования оригинальных полосок с этикетками из корпуса заводского маршрутизатора.

Передний держатель светодиода
Небольшая отдельная деталь, служащая для крепления светодиодных индикаторов роутера за передней панелью.

Верхняя крышка
Крышка крепится с пом��щью 6 винтов M3 длиной 10 мм.

Светодиодная модификация

Светодиодные индикаторы необходимо переместить из исходного положения и удлинить проводами, прежде чем устанавливать их в передний держатель светодиодов.

Рекомендуемая длина проволоки: около 5-10 см.

Это позволяет правильно расположить светодиоды за передней панелью.

Повторное использование оригиналь��ой этикетки

На передней панели имеются углубления для повторного использования оригинальных полосок с этикетками из заводского корпуса маршрутизатора.

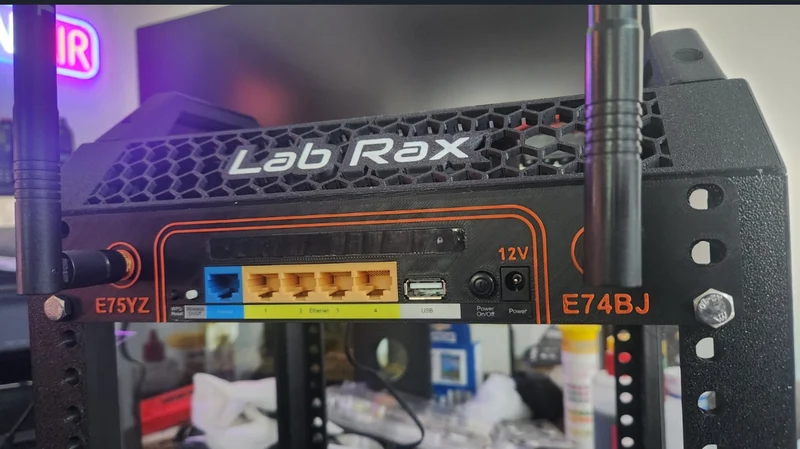

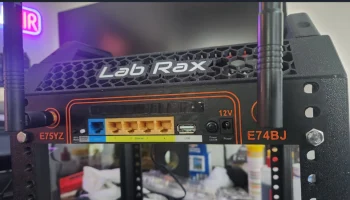

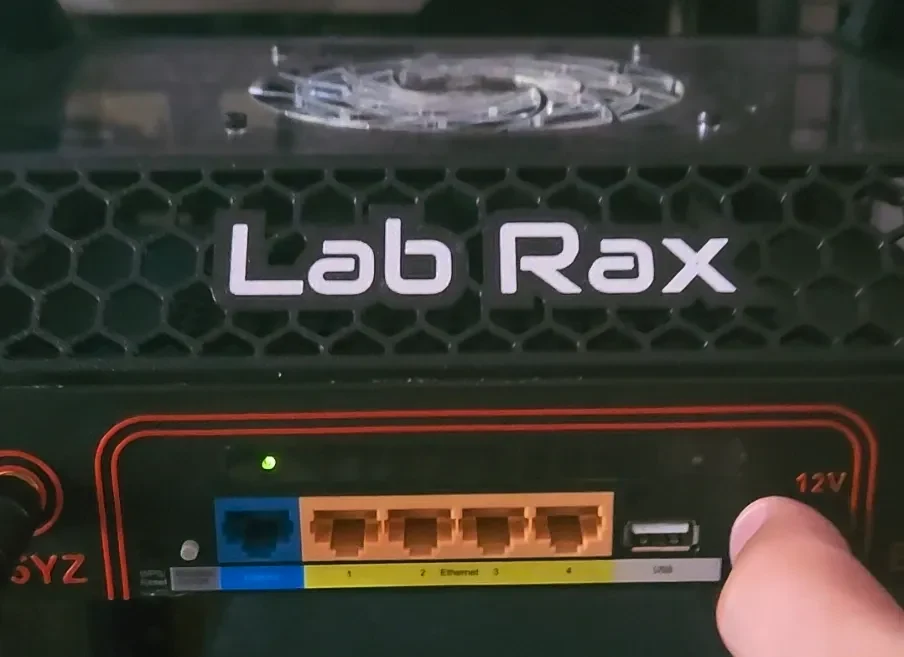

Я удалил оригинальную полоску с этикетками портов из корпуса маршрутизатора и прикрепил ее к этому печатному корпусу. Я также повторно использовал исходную полосу значков для питания, Wi-Fi, локальной сети и других индикаторов состояния, поэтому светодиоды светятся сквозь исходные значки и остаются четко видимыми.

Файлы 3D-моделей не содержат официальных логотипов, наклеек или этикеток TP-Link. Все этикетки, показанные на фотографиях, взяты из оригинального корпуса маршрутизатора.

Охлаждение

На задней стороне корпуса имеются вентиляционные отверстия, обеспечивающие приток воздуха и способствующие охлаждению.

Необходимое оборудование

6 винтов M3, длина 10 мм

Короткие провода для удлинения светодиодов, примерно 5-10 см.

Паяльные инструменты для светодиодной модификации

Примечания

Это не официальный продукт TP-Link. Это специальный корпус, напечатанный на 3D-принтере, предназначенный для использования в личных целях или в домашних лабораториях.

Вскрытие маршрутизато��а и изменение светодиодов может привести к аннулированию гарантии, поэтому делайте это на свой страх и риск.

Модель была спроектирована с нуля в Autodesk Fusion 360.

Настройки печати:

Рекомендуемый материал: PETG или PLA+.

Высота слоя: 0,2 мм

Заполнение: 20-30%

Стены/периметры: 3 или более

Верхний/нижний слои: 4 или более.

Поддержка: только там, где это необходимо, в зависимости от ориентации печати

PETG рекомендуется использовать, если маршрутизатор будет использоваться в теплом помещении или внутри стойки.
