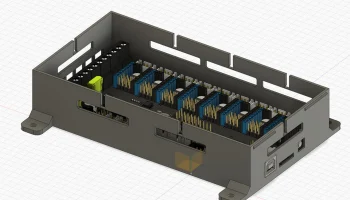

Компактный бесшумный корпус Fysetc Spider для 80-мм вент...

Введение

Fysetc Spider довольно новый продукт на рынке и обычно используется для создания фантастических принтеров Voron. Я хочу использовать его для своих принтеров Creality и Sunlu, поэтому я создаю удобный для производителя компактный корпус, который можно легко ввинчиват�� и вынимать.

Эта сборка основана на моем очень похожем компактном корпусе SKR 1.3/1.4 + Raspberry Pi4.

Вы можете легко заменить кабели, когда вам нужно поработать с принтером. Никакой возни с вырезами. Замена деталей происходит очень быстро и удобно.

Необходимые детали

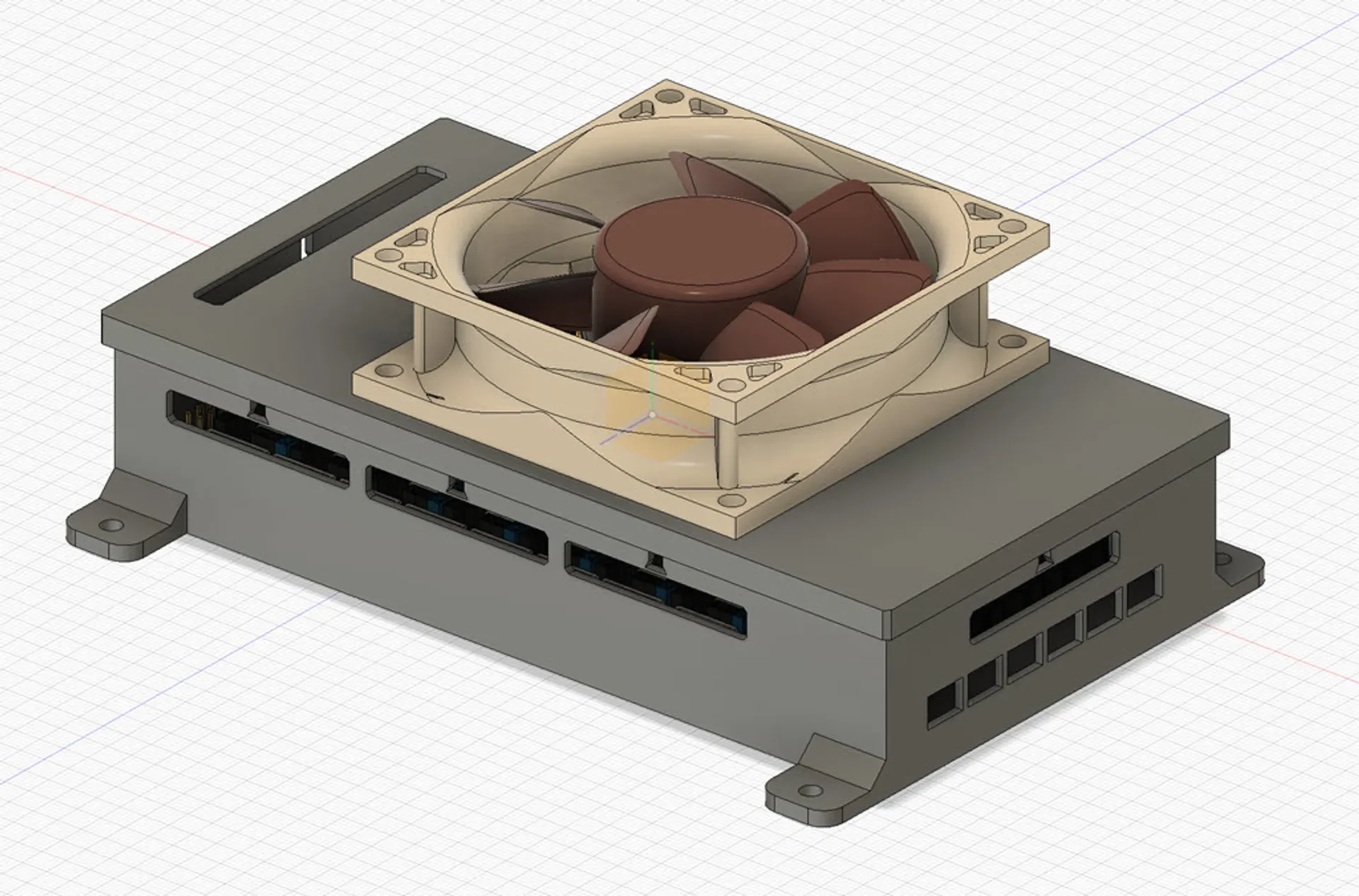

Корпусный вент��лятор диаметром 80 мм, который устанавливается на верхнюю часть корпуса.

4 винта M3 (длиной от 5 до 6 мм) для плат Fysetc Spider. Винты ПК с мелким шагом работают нормально!

Печать

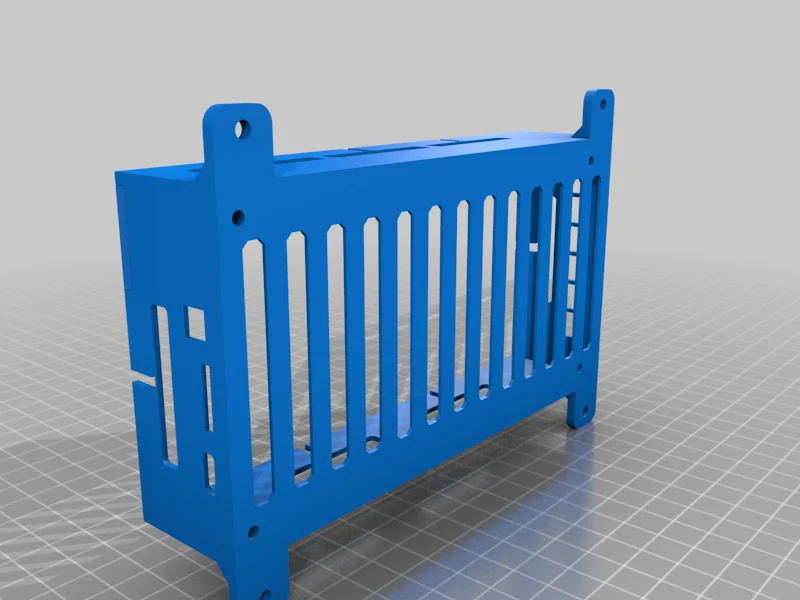

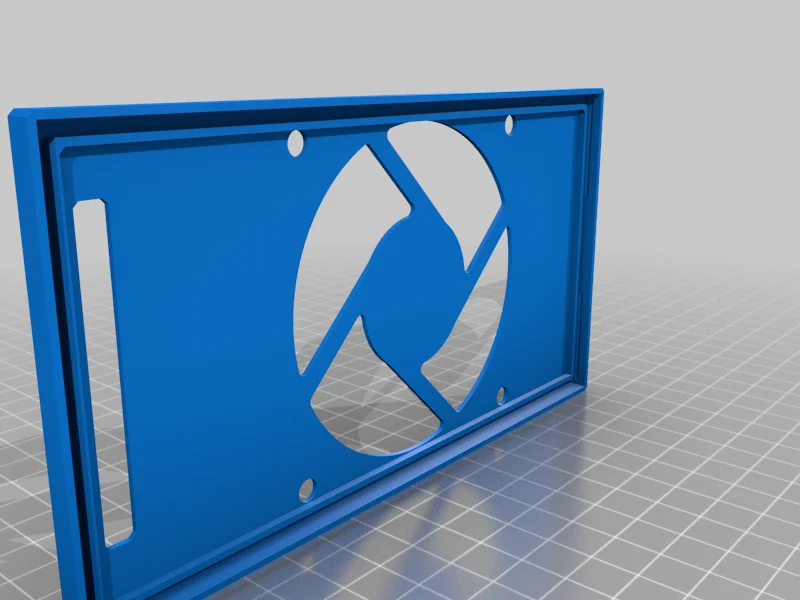

Корпус и крышку не только можно быстро распечатать, но и не требуют поддержки печати!
Время печати корпуса, включая крышку, на моем Ender 3 Pro (сопло 0,4) составляет около 4:30 часов.

После подготовки к печати

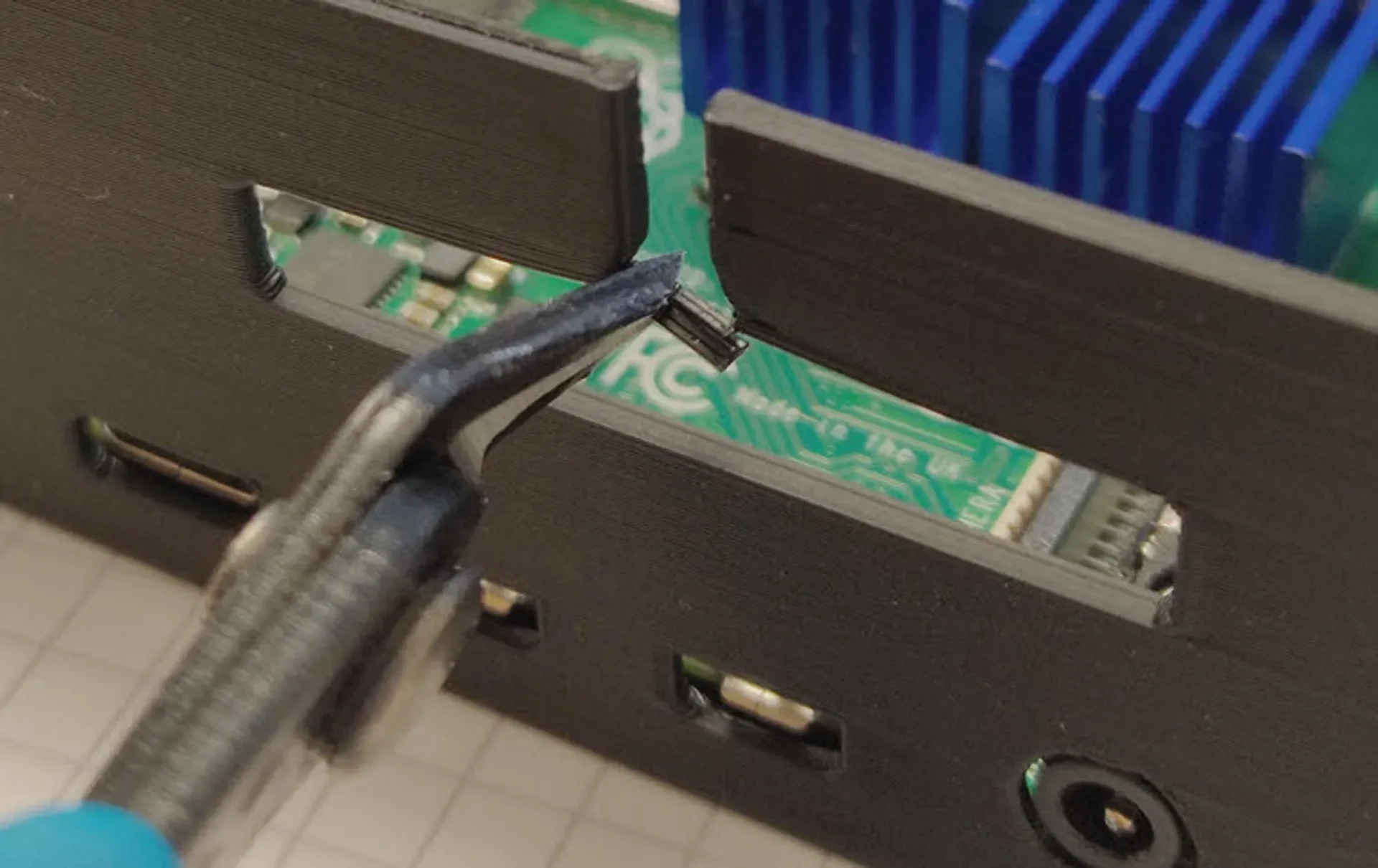

Пожалуйста, посмотрите фотографии: после печати вам просто нужно отрезать небольшие опорные мостики резаком.

Подходит для ремиксов

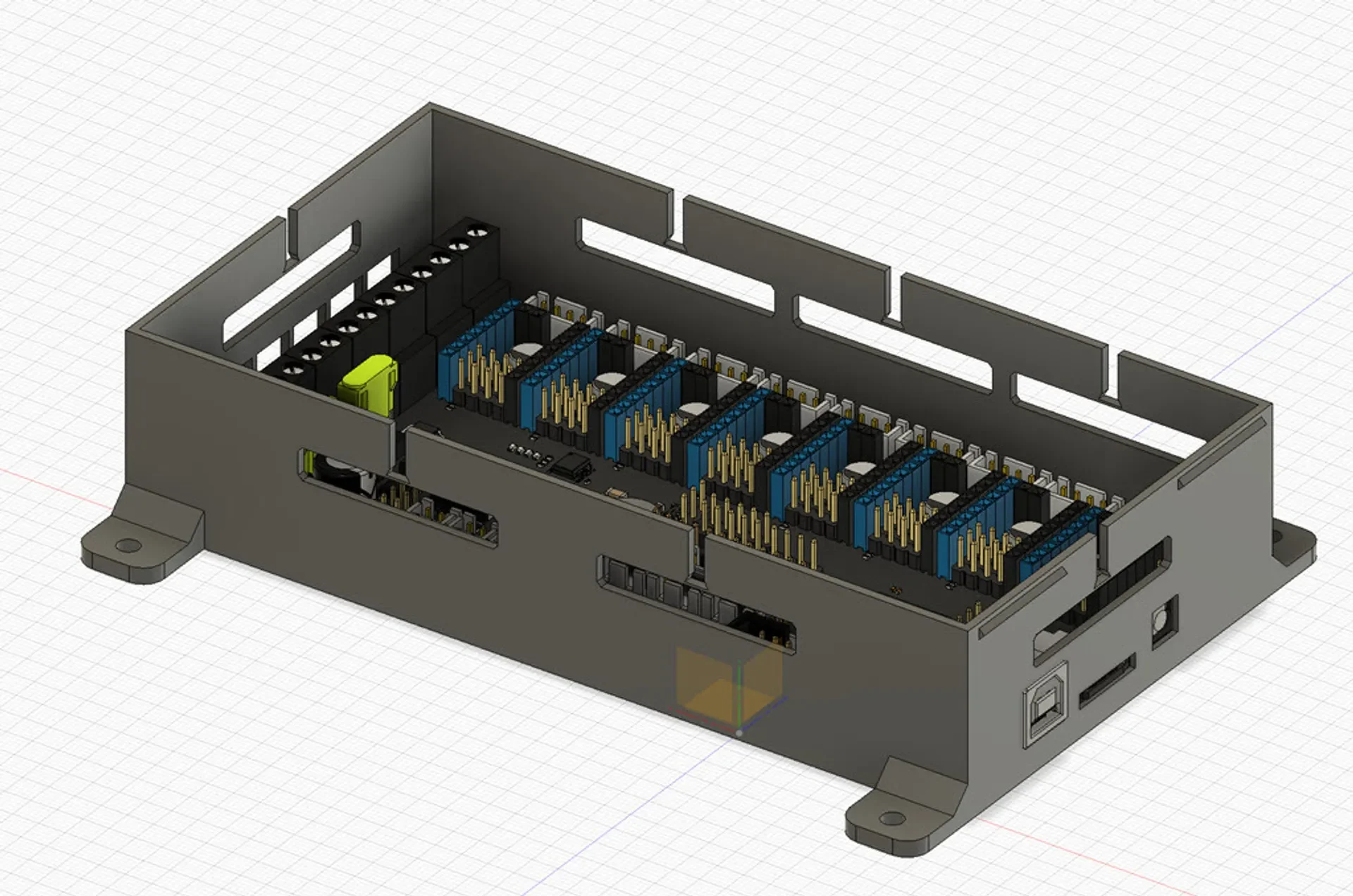

Чтобы ускорить работу сообщества по платам Fysetc Spider, я добавил файл STEP, архив Fusion 360, который тщательно отсортирован, сгруппирован и использует параметры функций, чтобы можно было легко вносить изменения в соответствии с вашими потребностями.

Похожие кейсы (ремиксы):

BigtreeTech SKR 1.3/1.4 с корпусом RPI4: https://www.prusaprinters.org/prints/79197-skr-v13-v14-and-raspberry-pi4-rpi4-compact-case
Fysetc Spider с корпусом RPI4: https://www.prusaprinters.org/prints/79181-compact-fysetc-spider-and-rpi-4-case-and-120mm-fan

Версии и журнал изменений:

v3 — первый выпуск
Известные проблемы:
Жесткость корпуса: корпусу может потребоваться немного больше конструкции, поскольку он изгибается, когда не прикреплен к стене. Это не помеха, но я хочу избежать увеличения времени печати из-за большего количества материала на этом этапе.

Настройки печати

Принтер: Creality Ender 3 Pro

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,20

Заполнение: 15%

Нить: Geeetech PLA, черный
