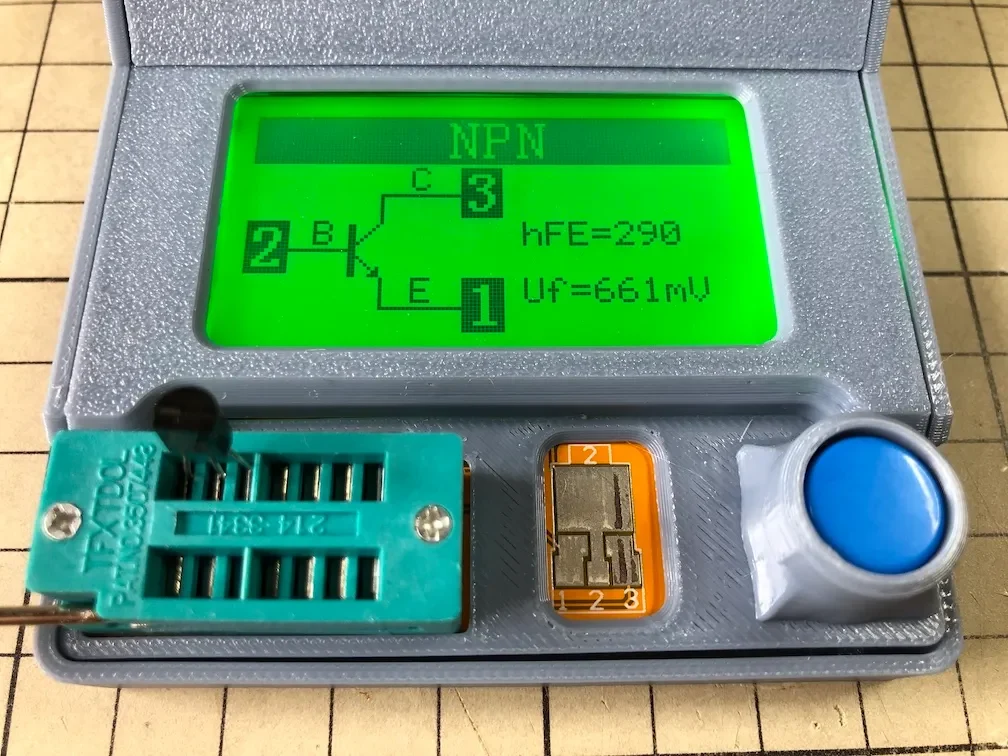

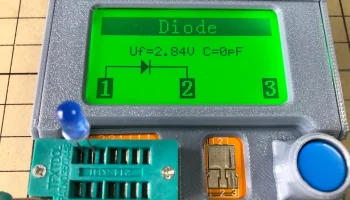

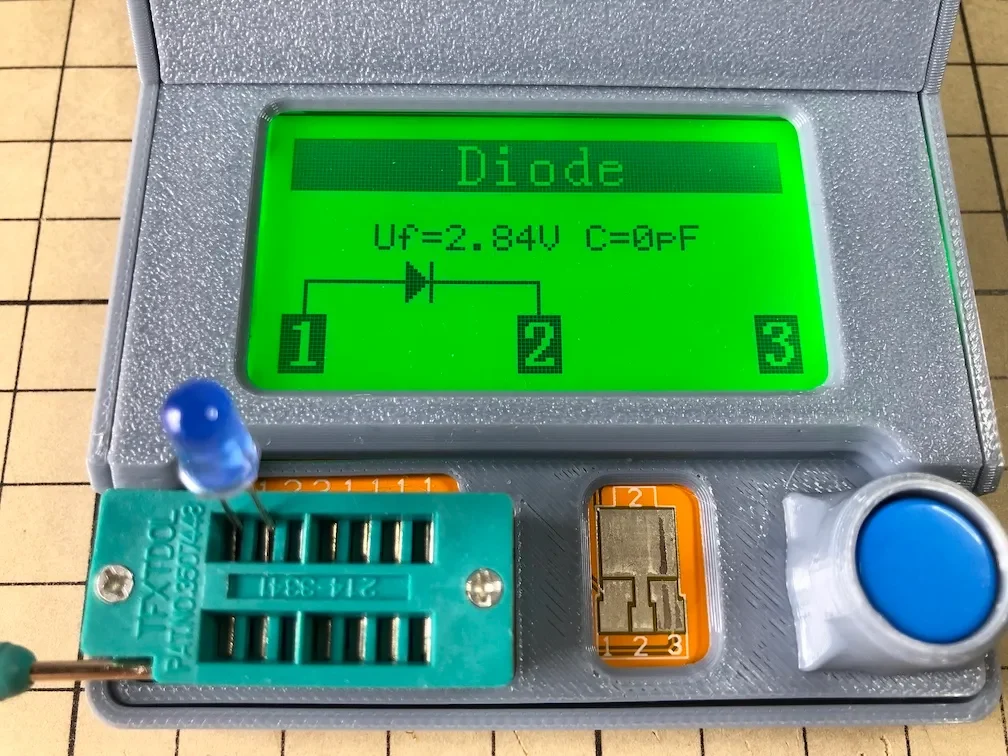

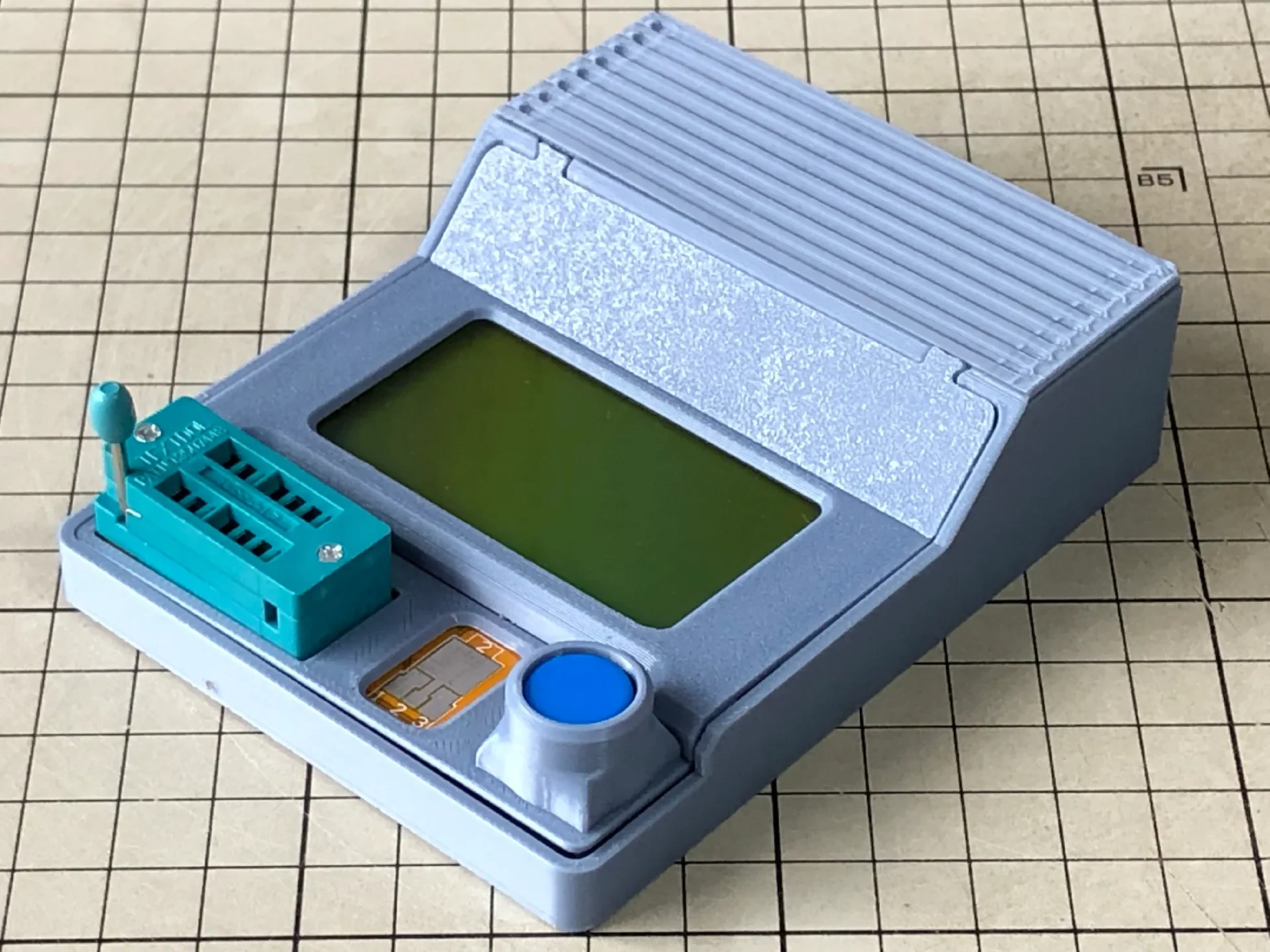

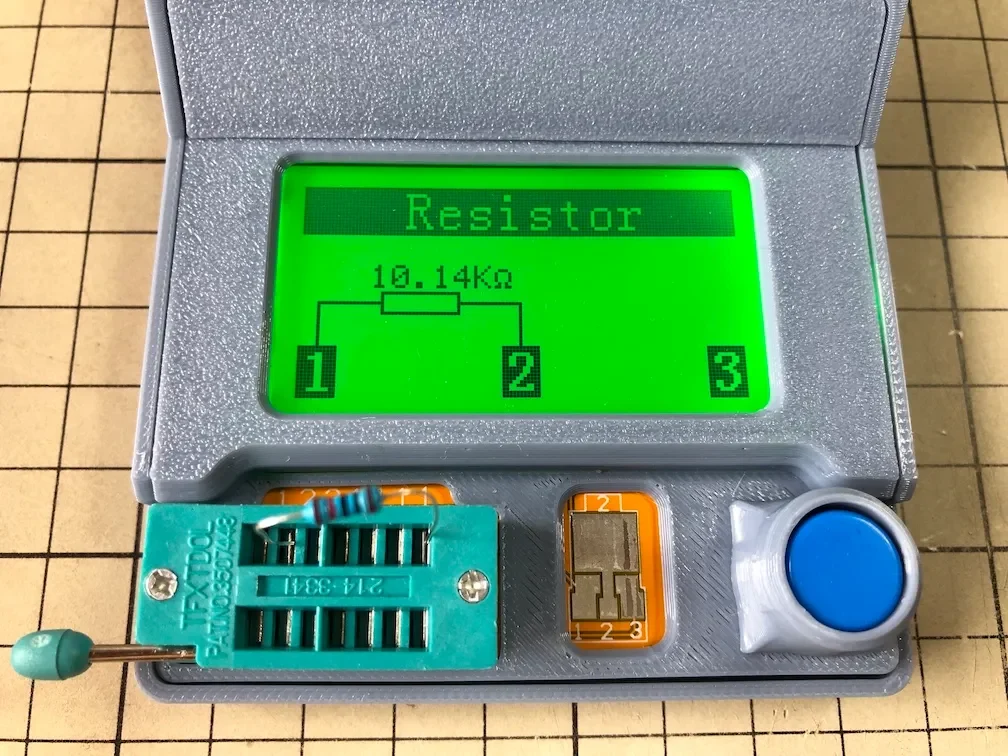

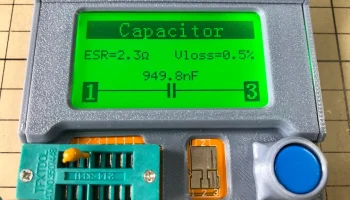

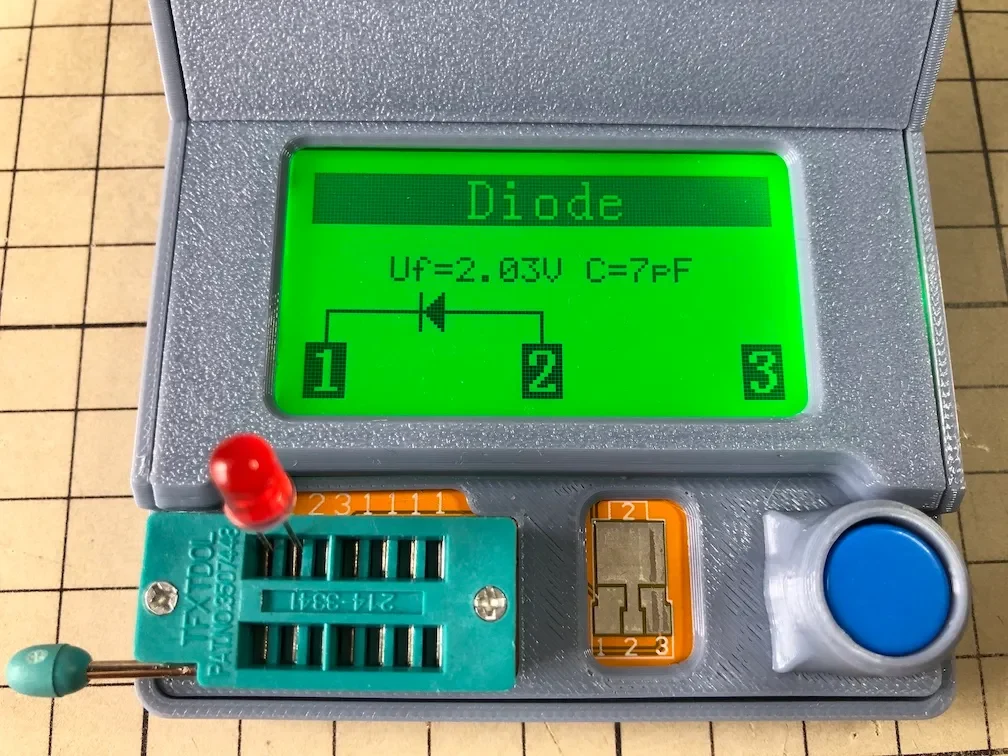

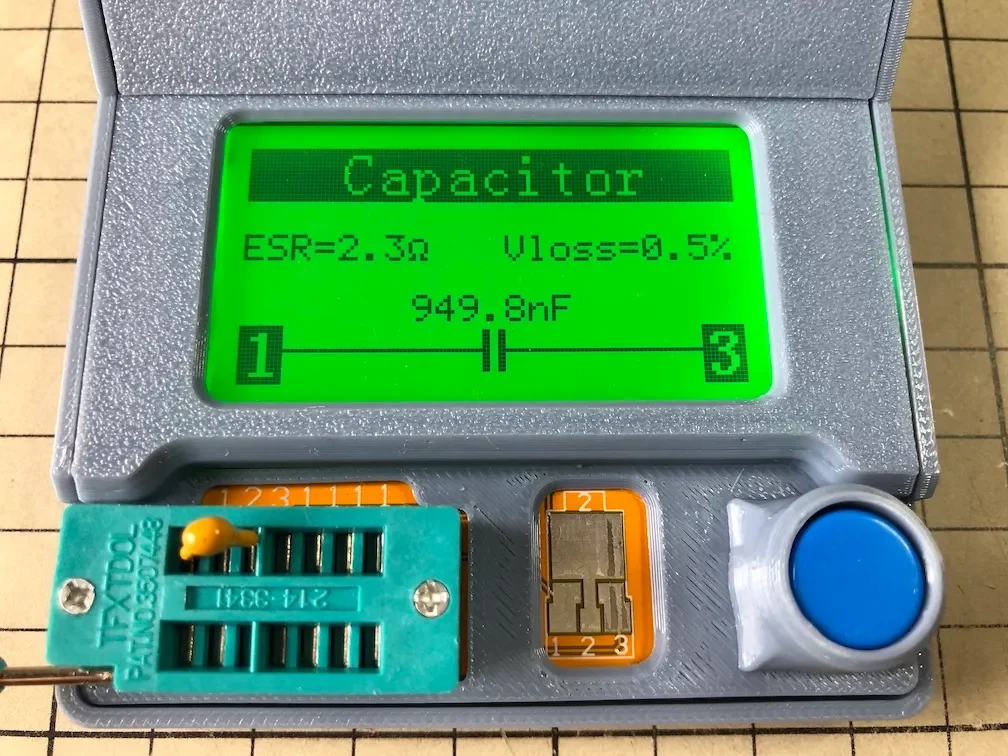

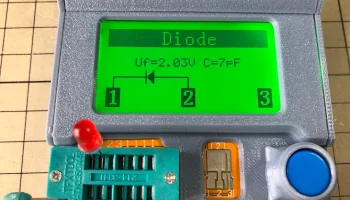

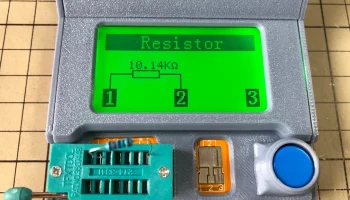

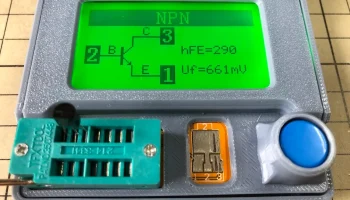

Корпус для тестера компонентов LCR-T4

Я искал корпус LCR-T4 со следующими характеристиками, но не нашел его, поэтому сделал его сам.

Встроенный аккумулятор
Нет необходимости выкручивать винты при замене аккумулятора.
Батарея и винты скрыты.
��оступ к клеммам для измерения компонентов поверхностного монтажа
Тонкая крышка вокруг вышеуказанных клемм
Номера клемм, напечатанные на плате, видны.
Части
Печатные детали
база
Battery_cover
display_cover
control_cover
angular_cover
Непечатные детали
ЛКР-Т4
батарея 9 В
Четыре винта с шестигранной головкой M3x8 мм.
Инструкции по сборке
Вставьте винты в основание

Поместите LCR-T4 так, чтобы отверстия на печатной плате совпадали с винтами, пропустите провода через прорези и поместите батарею в назначенное положение.

Вставьте батарею_крышку

Прикрепите control_cover

Прикрепите display_cover и затяните винты, чтобы закрепить display_cover и control_cover.

Прикрепите angular_cover

Как снять батарею_крышку

Нажмите большим пальцем, как показано на фотографии, чтобы снять его.

Если размеры не совпадают

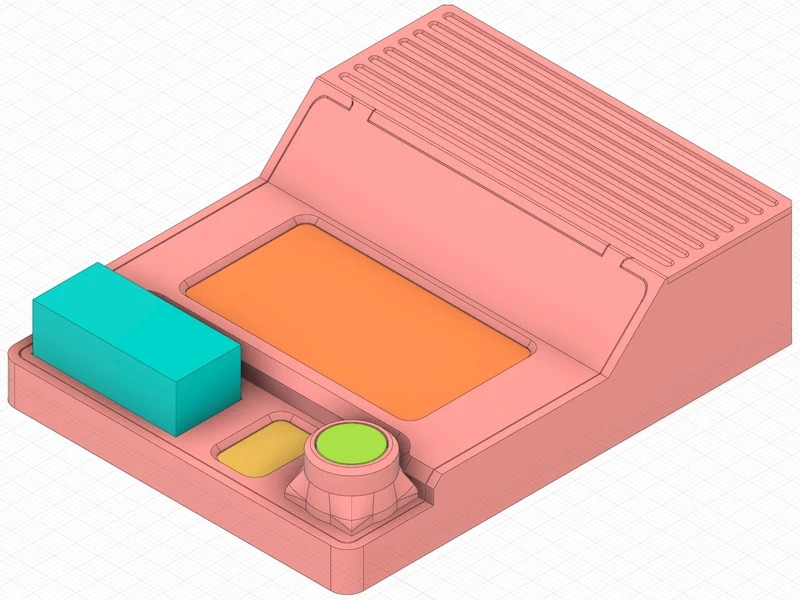

Поскольку это было сделано путем сопоставления фактического продукта, существует вероятность того, что размеры могут не совпадать из-за различий в продукте или незначительных изменений. В этом случае откройте прикрепленный файл f3d в Autodesk Fusion и выполните необходимые действия. корректировки.
