Параметрический корпус Raspberry Pi 4B (30-мм вентилятор...

На основе John_Sinclair's дизайн: https://www.thingiverse.com/thing:3723481

Я полностью переделал это в fusion360 (файл включен), используя в качестве шаблона высокоточную модель Raspberry Pi 4b от Red Logo (https://gallery.autodesk.com/fusion360/projects/150767/raspberry-pi-4-model-b).

Улучшения:

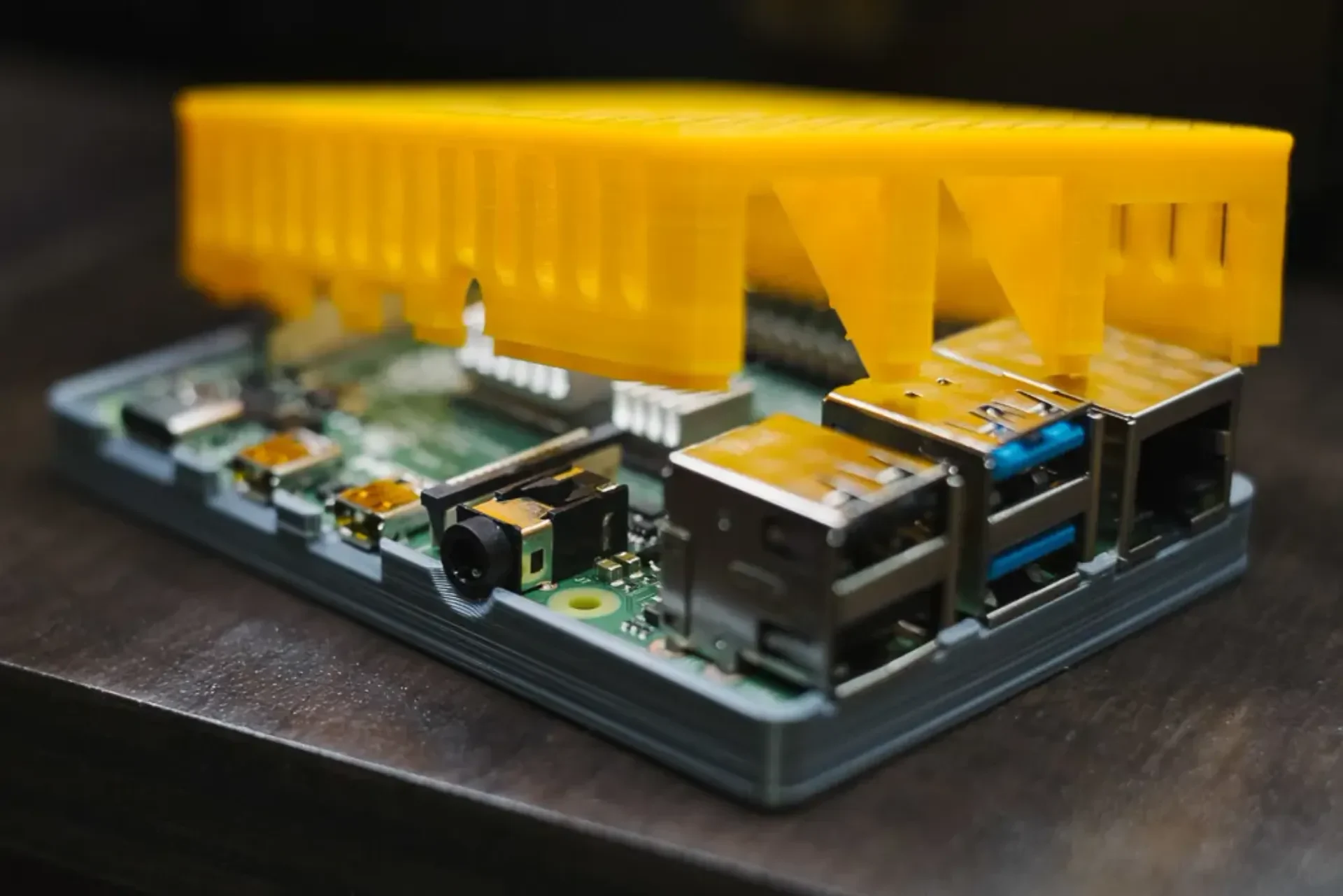

Лучшее прилегание вырезанных отверстий, поэтому плата не будет перемещаться внутри корпуса.

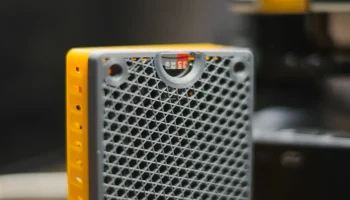

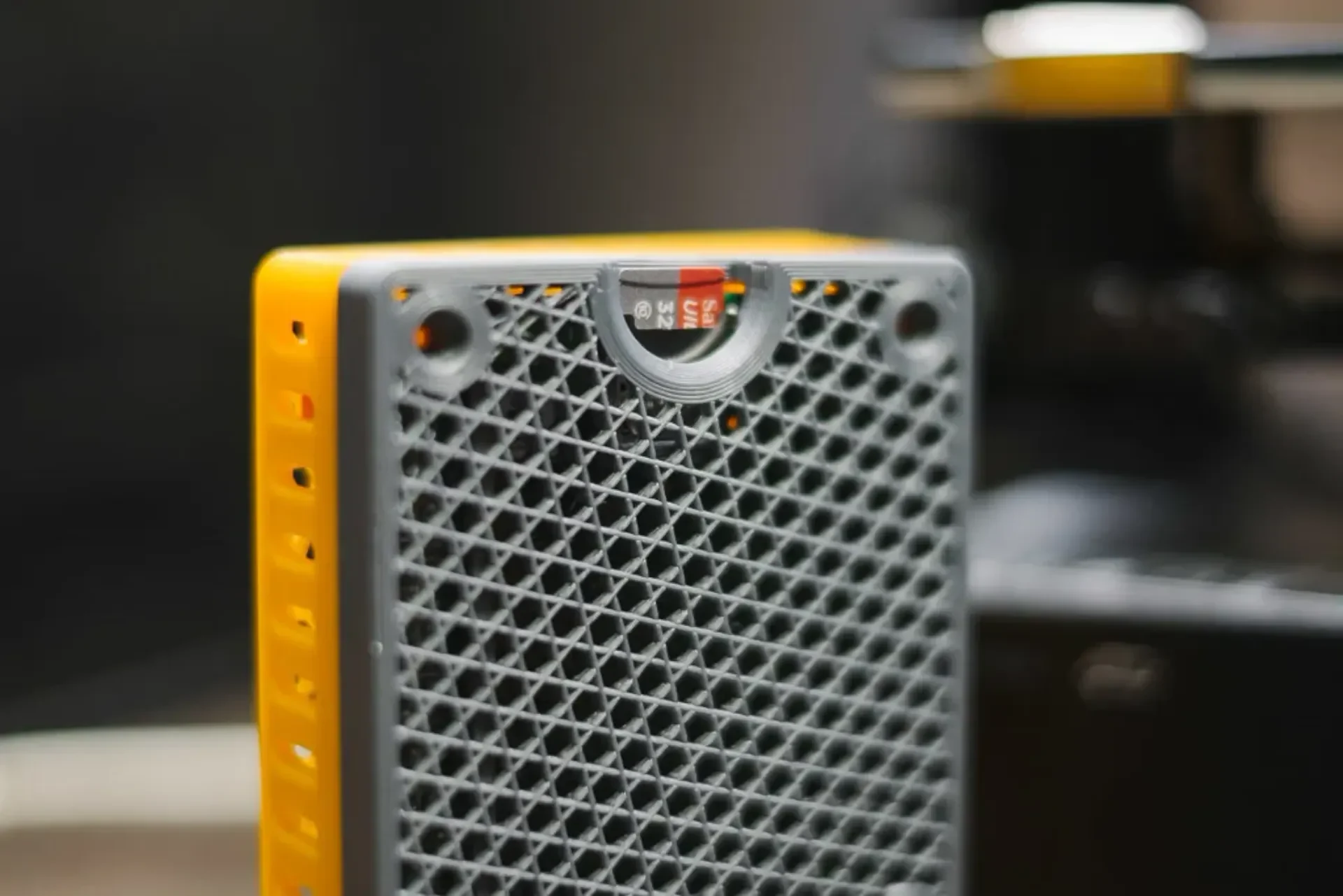

Увеличенный вырез для карты памяти microSD для облегчения доступа.

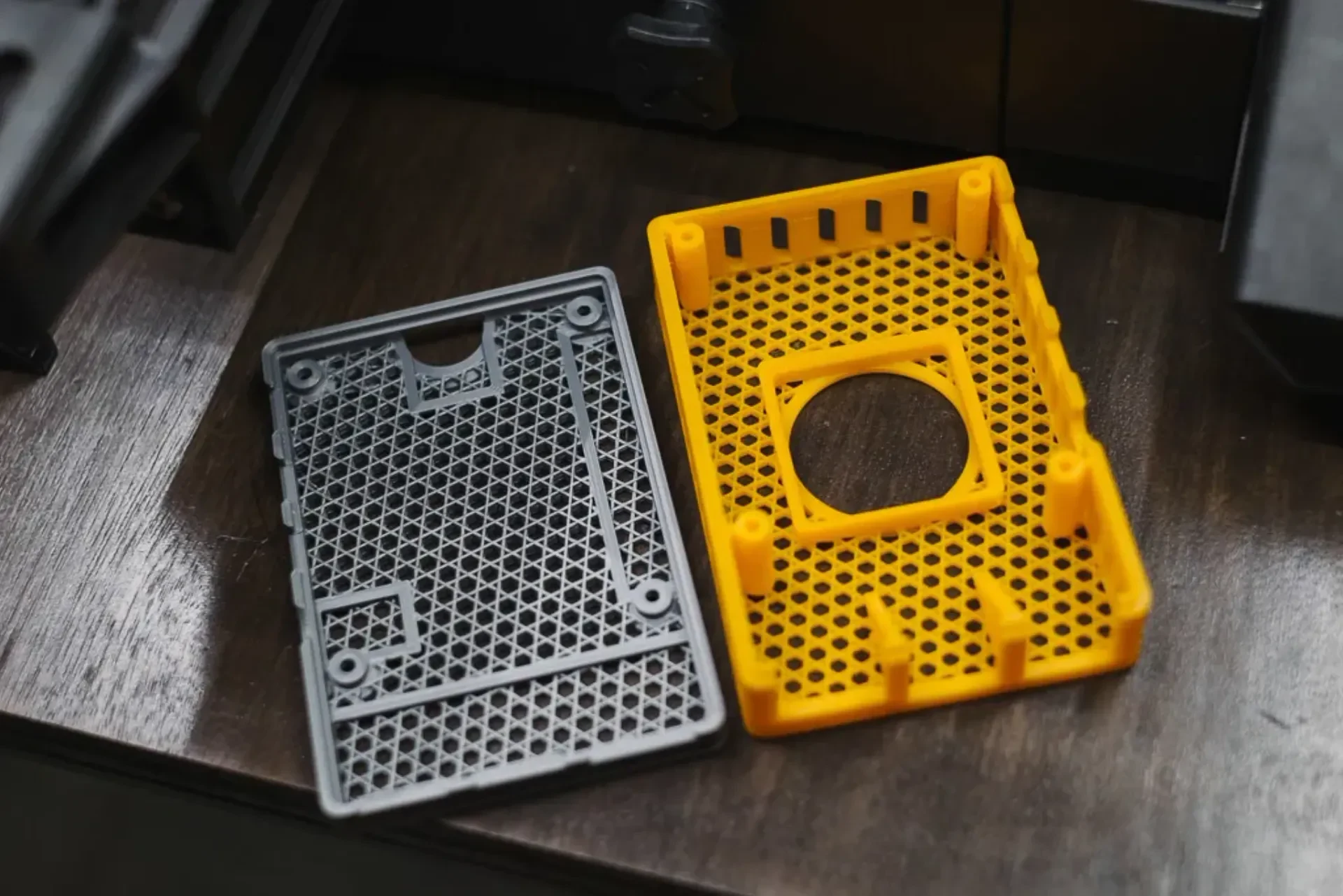

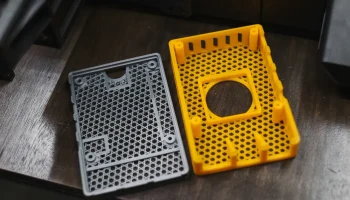

Более длинные верхние держатели винтов, поэтому корпус будет надежно фиксировать плату при ввинчивании.
Нижний держатель винта более длинный, поэтому доска сидит на нем, больший зазор.

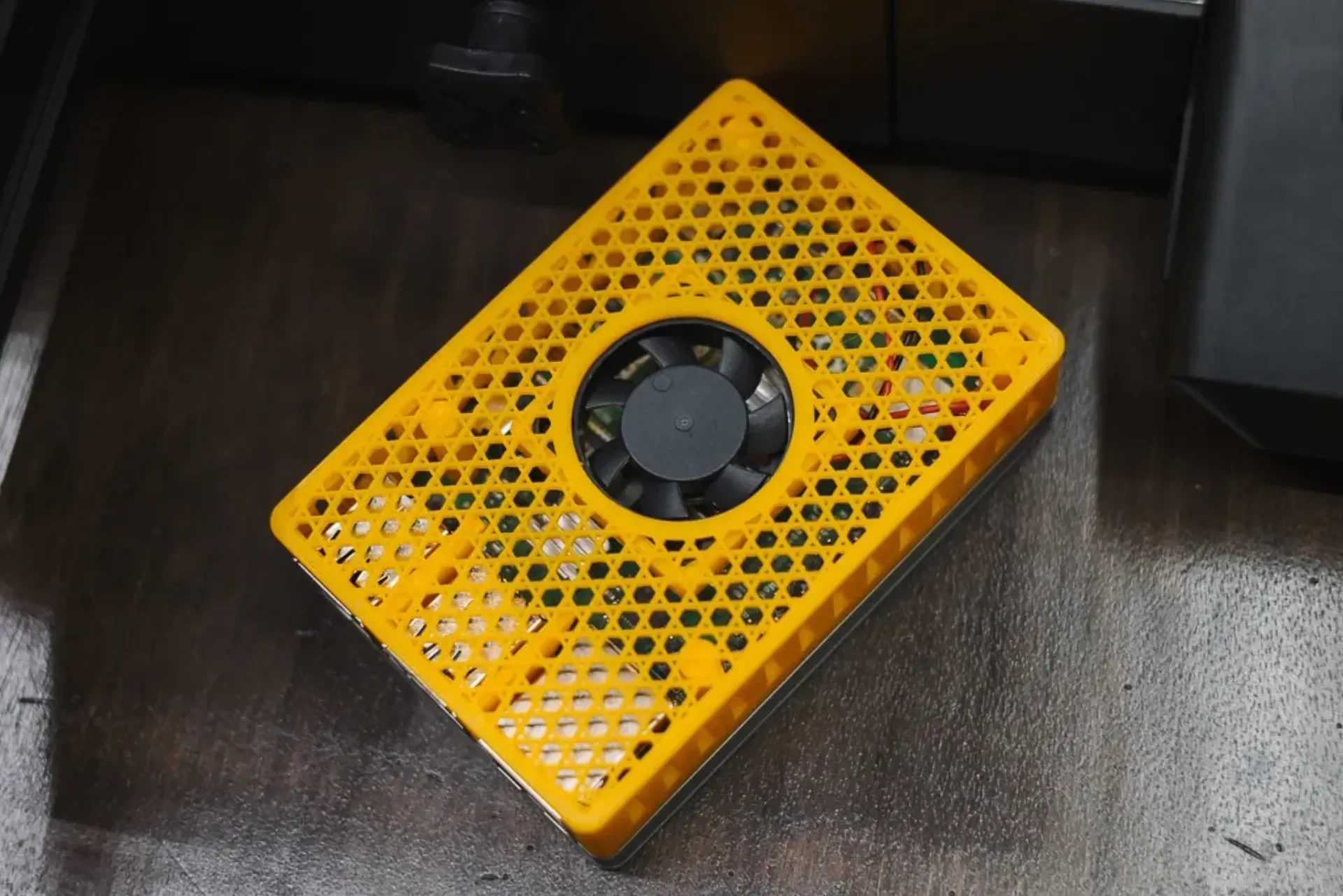

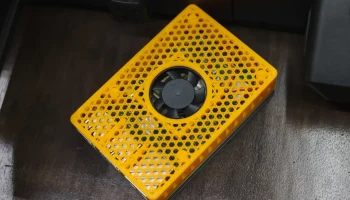

Увеличенное впускное отверстие для 30-мм вентилятора.

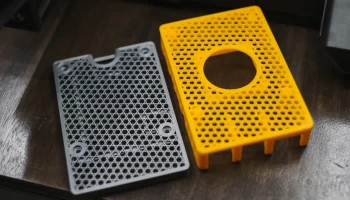

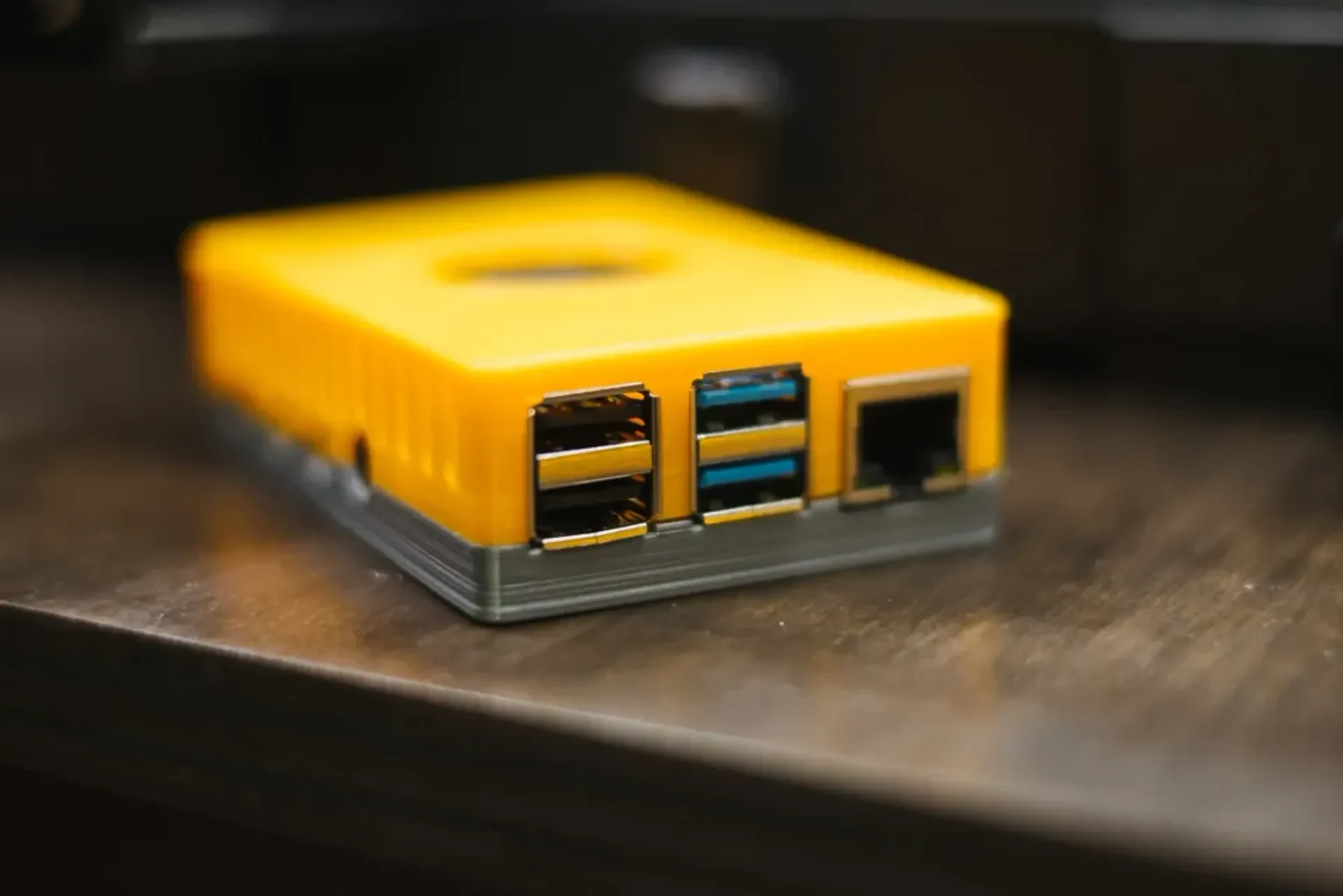

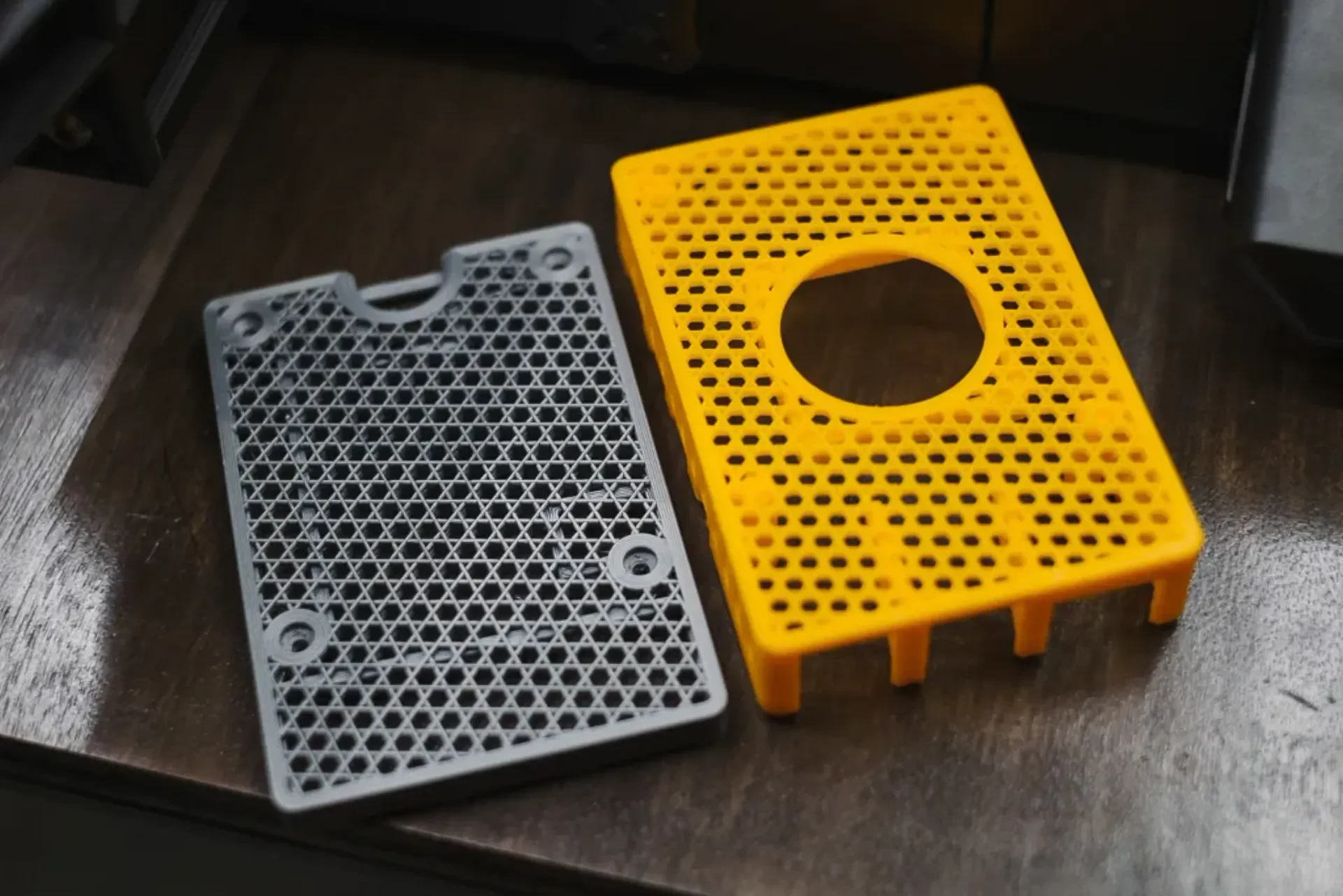

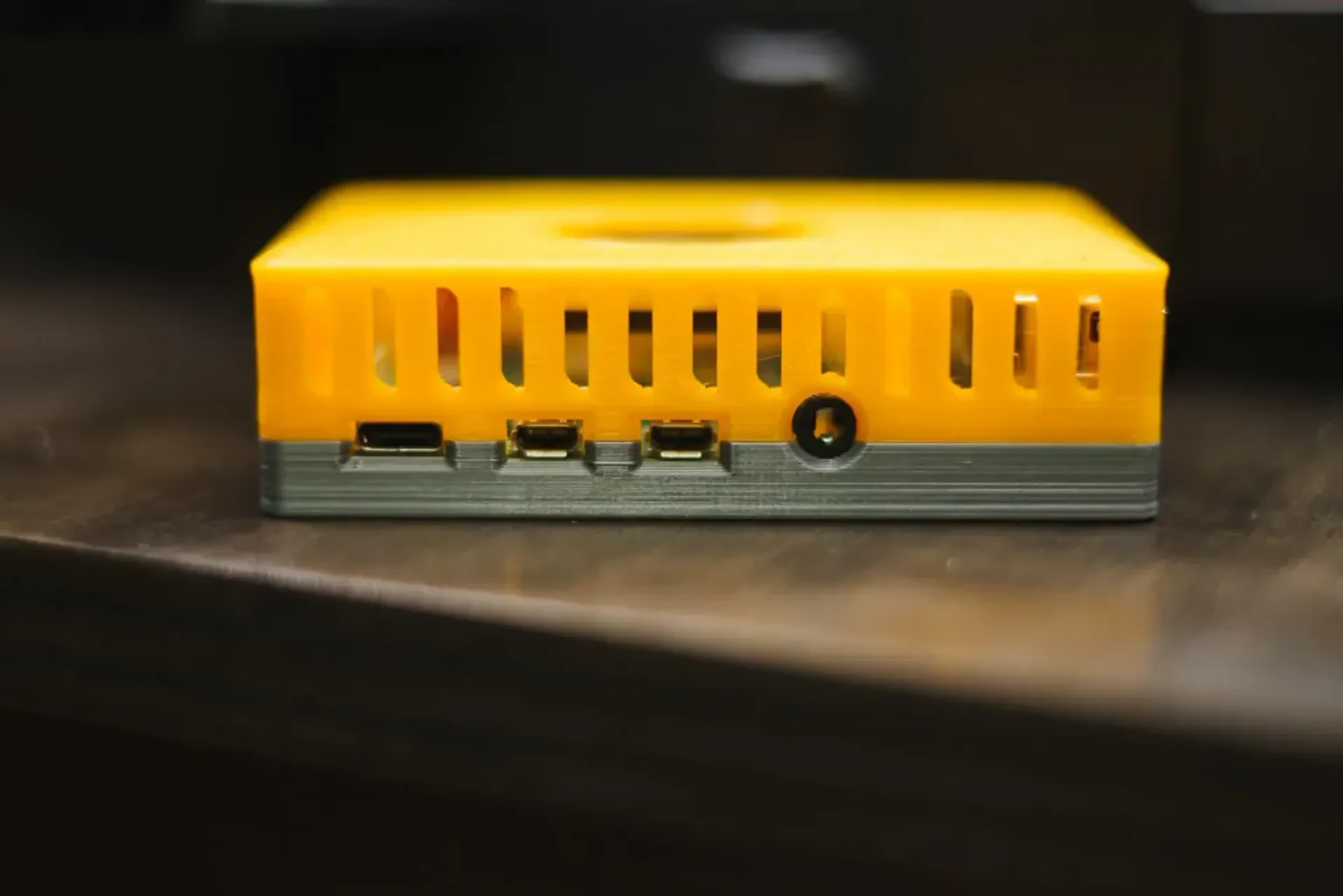

На всех сторонах (кроме порта USB/LAN) имеются вентиляционные отверстия.

Как и оригинал, все детали посажены с трением, винты не нужны.

Размер такой же, как у оригинала (версия с вентилятором 30 мм).

Нет выреза для кабеля камеры, но вы можете легко настроить его, используя прилагаемый файл fusion 360.

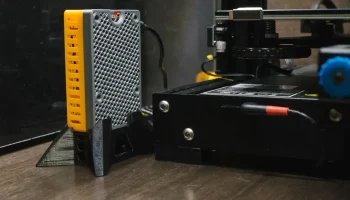

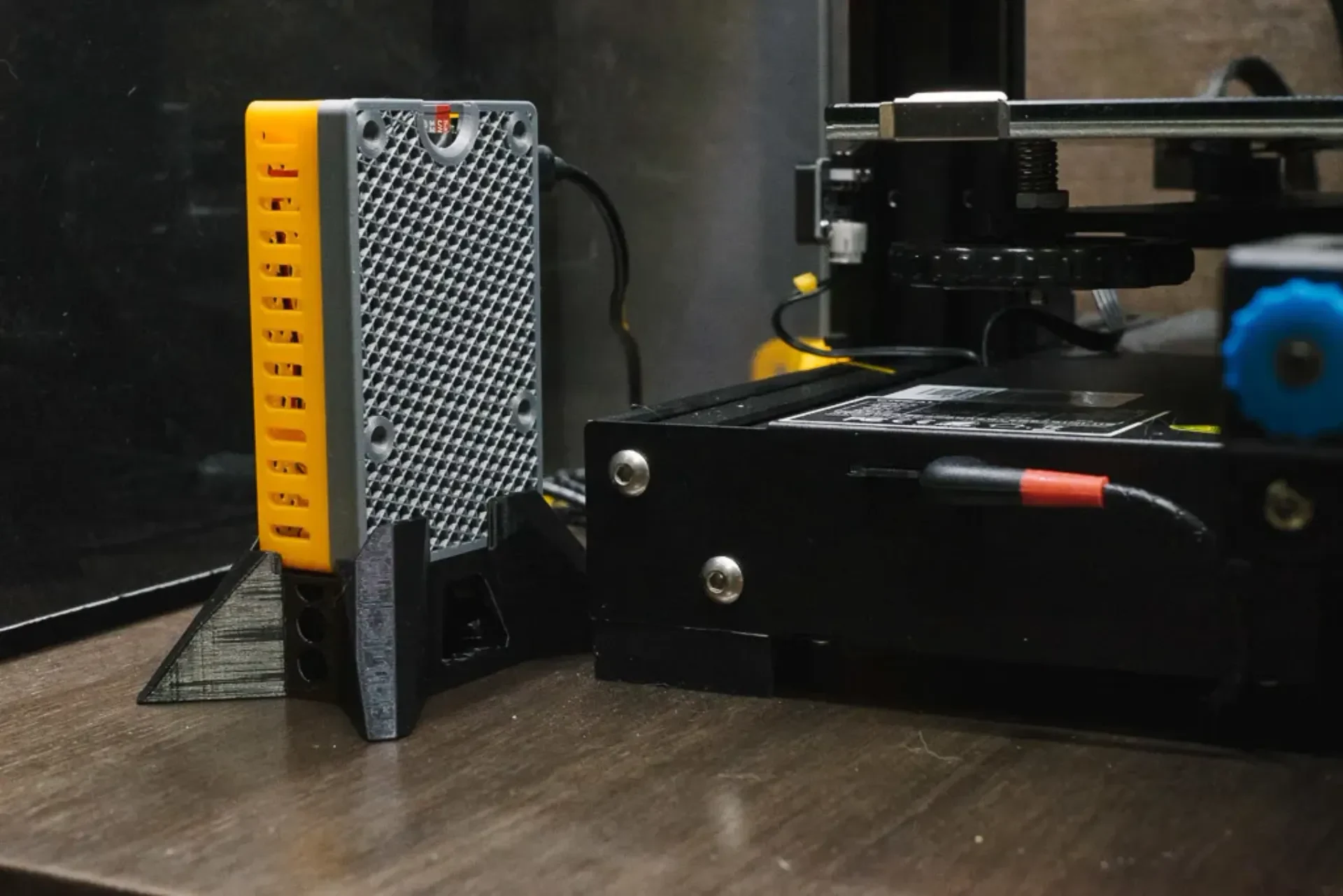

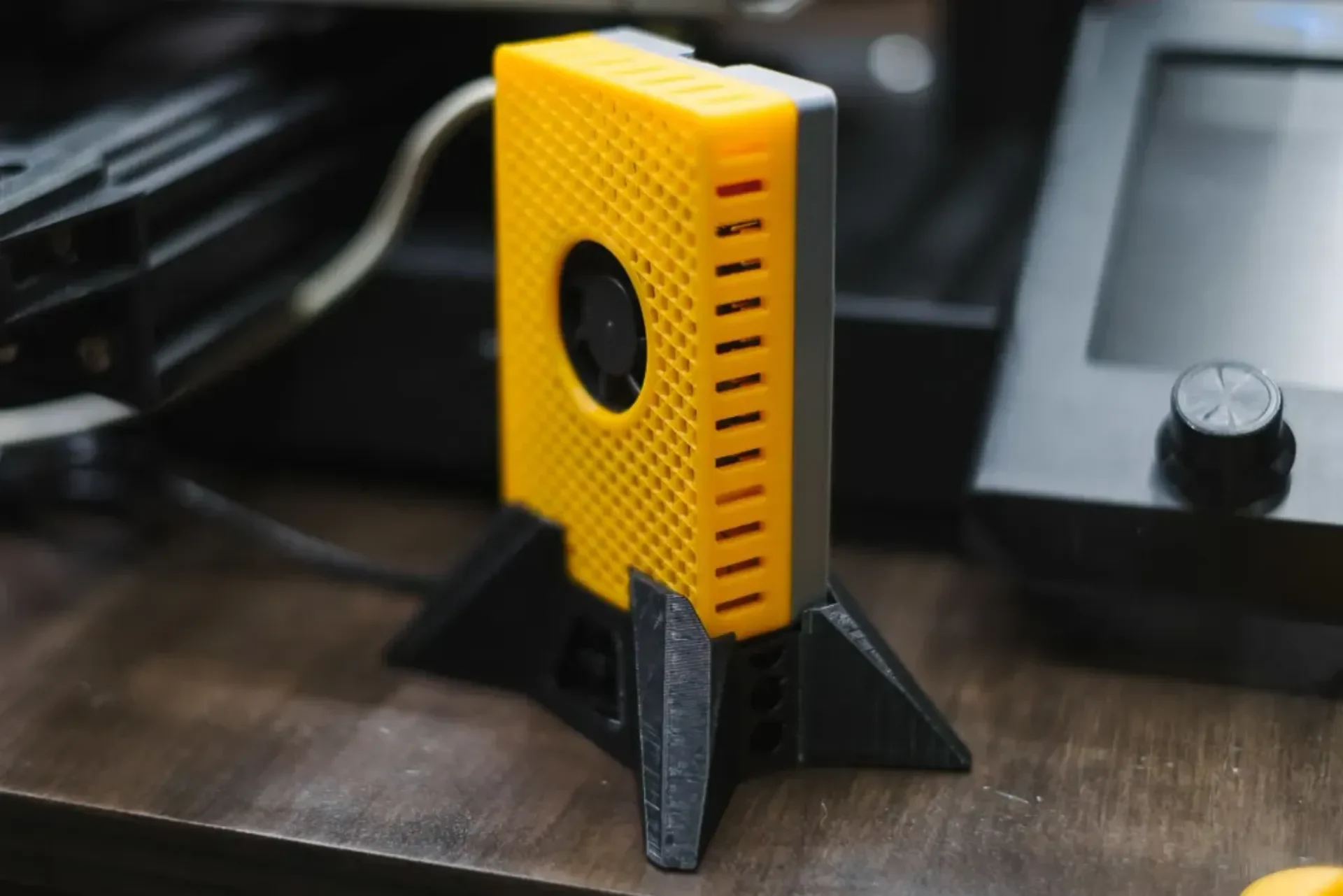

В комплект входит вертикальная подставка, которая лучше всего работает с наклонным разъемом USB.

Советы:

Печатайте на более низкой скорости, чтобы минимизировать выпуклости вокруг угла, поскольку допуск мал. 30-40 мм/с — это хорошо.
Никакой поддержки не требуется, но на подставке есть 3 больших моста. Убедитесь, что ваш принтер способен на это.
Распечатайте плоской стороной вниз.
Поставьте 0 для верхнего и нижнего слоев.

Настройки Куры:

Спасибо Джону Синклеру и Red Logo за их великолепные модели.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

35% Три-Шестиугольник

Нить: CCTree PLA Любая

Примечания:

Количество линий стены = 4, верхний и нижний слои = 0, скорость печати = 40, начальная скорость слоя = 10
