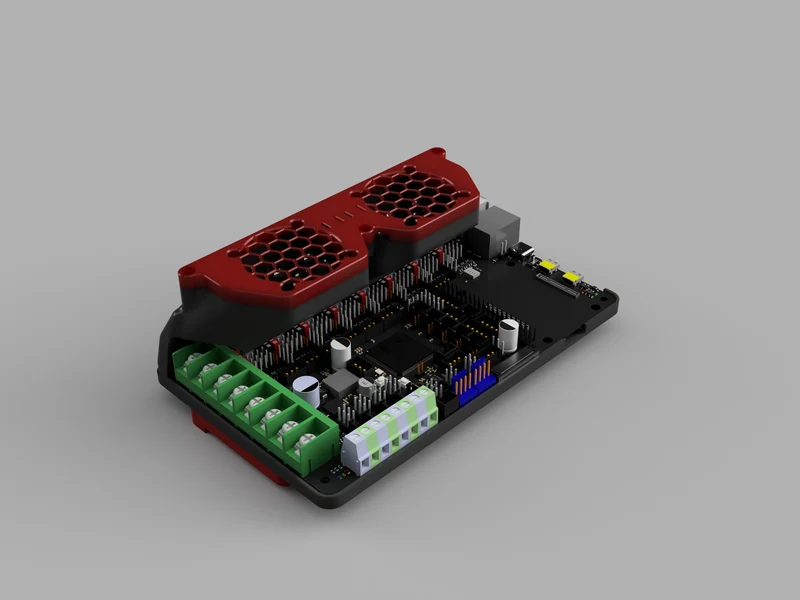

Manta Rays - Корпус для вентилятора BTT Manta M8P

Описание

Работа драйверов при более высоких токах приводит к их сильному нагреву. Для обеспечения надежной работы необходимо охлаждение. Этот корпус вентилятора обеспечивает достаточное охлаждение для всех 8 слотов драйверов и был протестирован со ступенчатыми стиками BTT TMC2209, TMC2226, TMC2240 и TMC5160.

Не используйте драйверы без радиаторов; они обязательны.

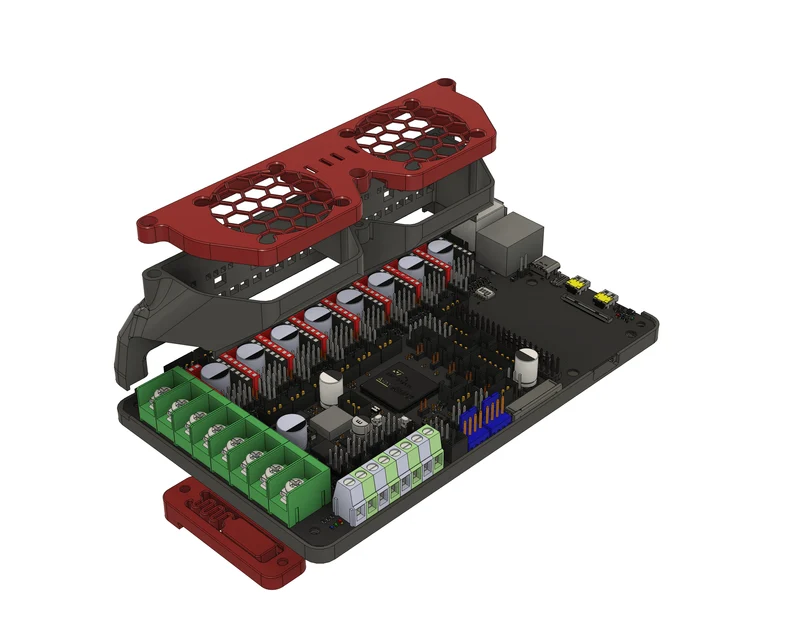

Инструкции по сборке

1. Установите вставки для термофиксации в:
— Верхняя часть воздуховода (3)
— Нижние ножки воздуховода (2)
— Зажимы для DIN-рейки (4)
2. Установите крышку вентилятора:
— Установите вентиляторы и проложите провода с помощью 8x ST-FANSCREW.
3. Прикрепите компоненты:
— Зажимы для DIN-рейки к нижней пластине (4x M3x8 мм BHCS)
— M8P к нижней пластине (2 шестигранные гайки M3, 2 x M3x8 мм FHCS)
4. Подключите компоненты:
— Воздуховоды, M8P и нижняя пластина (2x M3x8 SHCS)
5. Установите крышку вентилятора на воздуховоды (3x M3x8 мм SHCS)
