Корпус Raspberry Pi 4B - настраиваемый

О программе

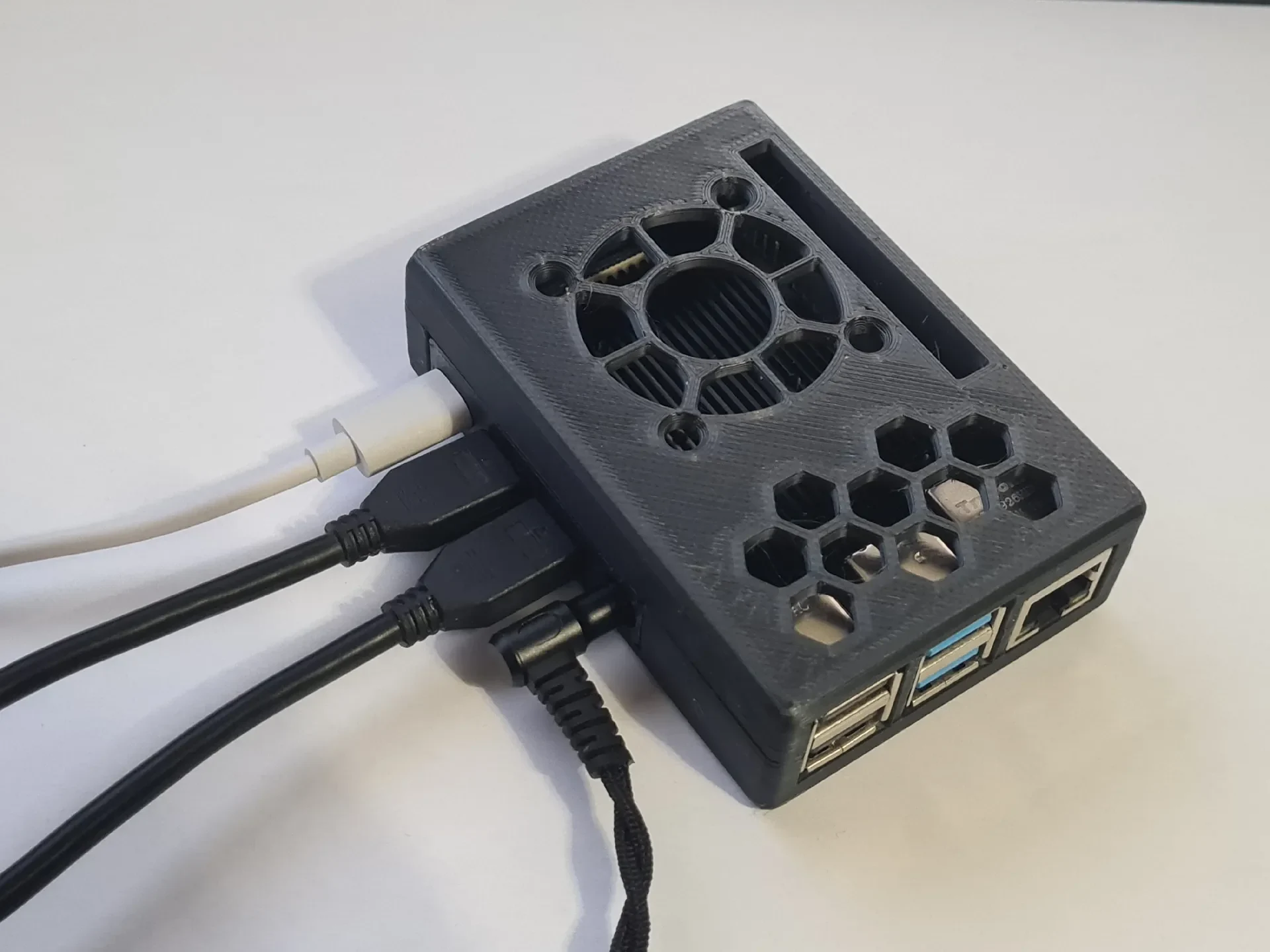

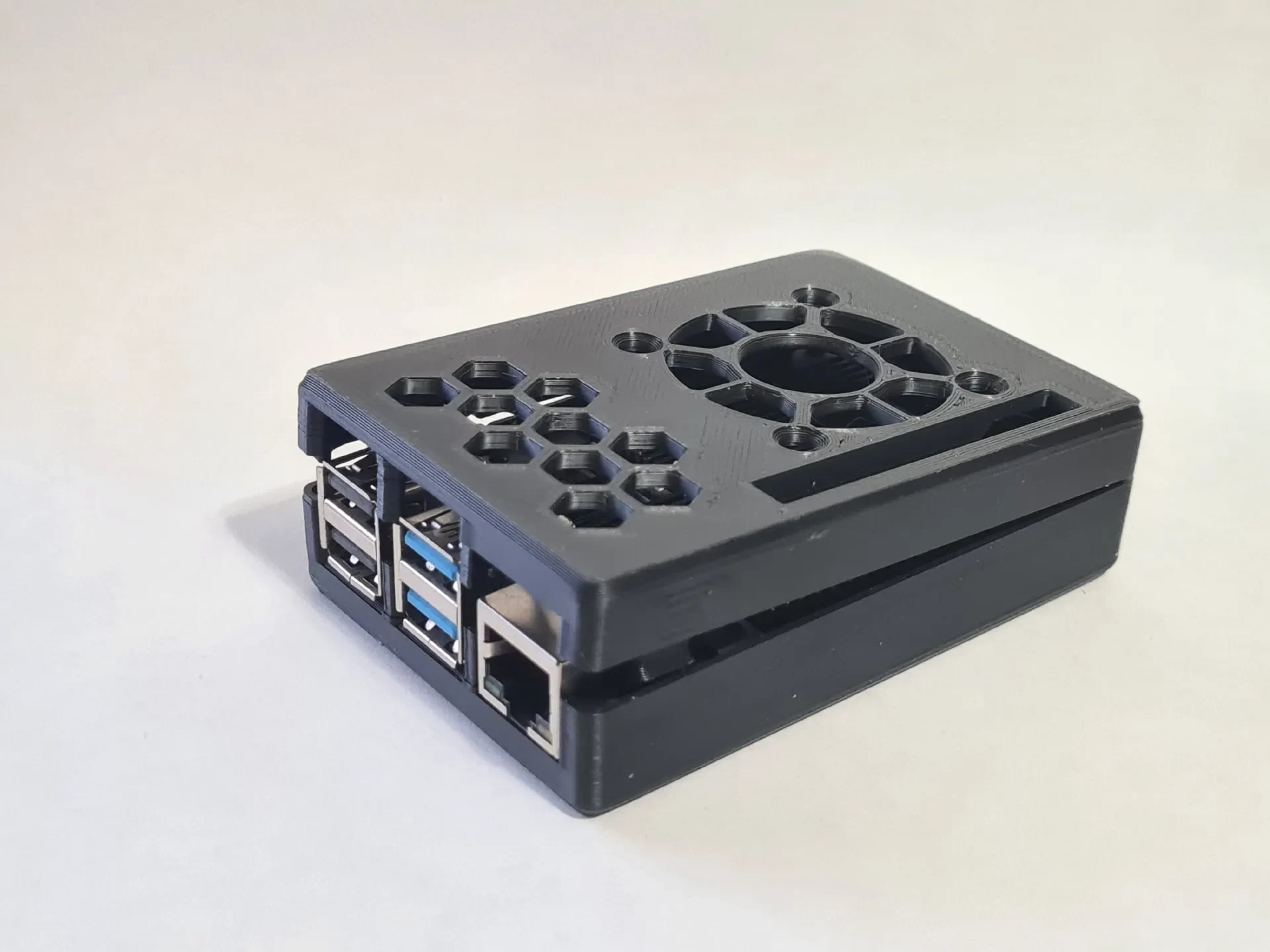

Это корпус Raspberry Pi 4B, который имеет несколько конфигураций для разных сценариев. Две части корпуса защелкиваются вместе, и их можно снять, нажав на передние стороны и подняв вверх. Этот корпус был разработан в OnShape.

Требования

4 болта M2,5 4 гайки M2,5
Малиновый Пи 4Б 40 мм
вентилятор и стандартные винты (опционально)
Конфигурации

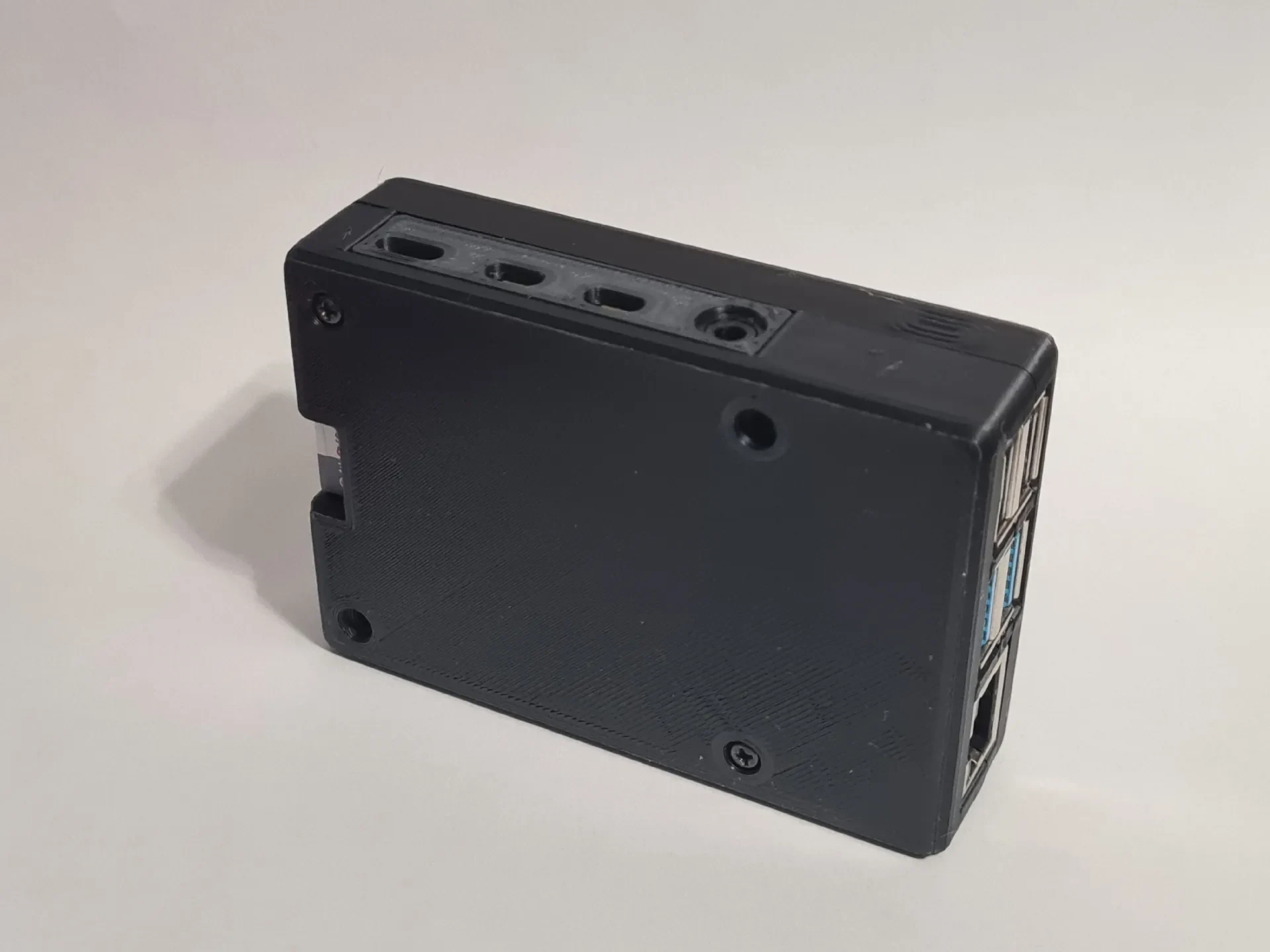

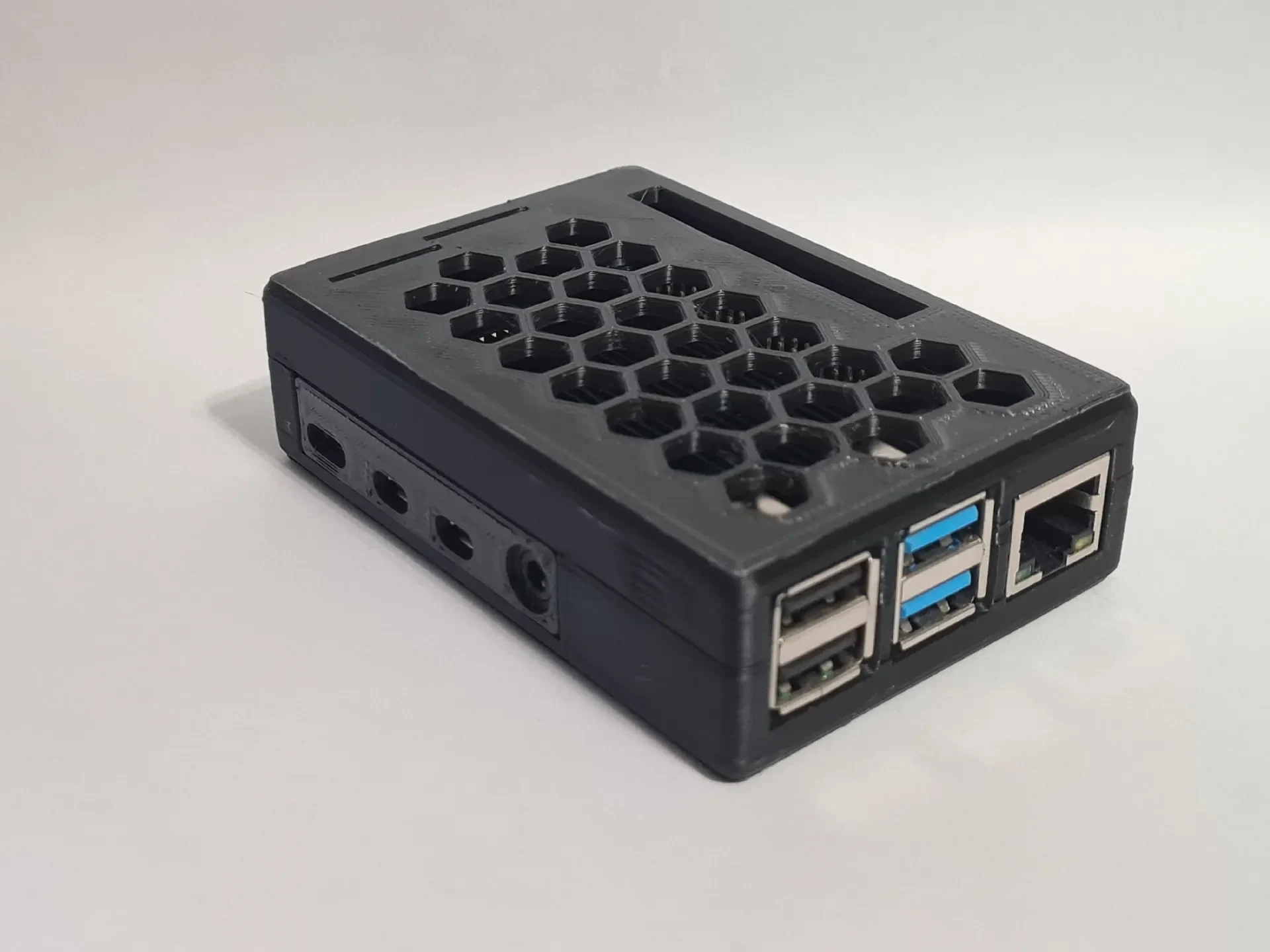

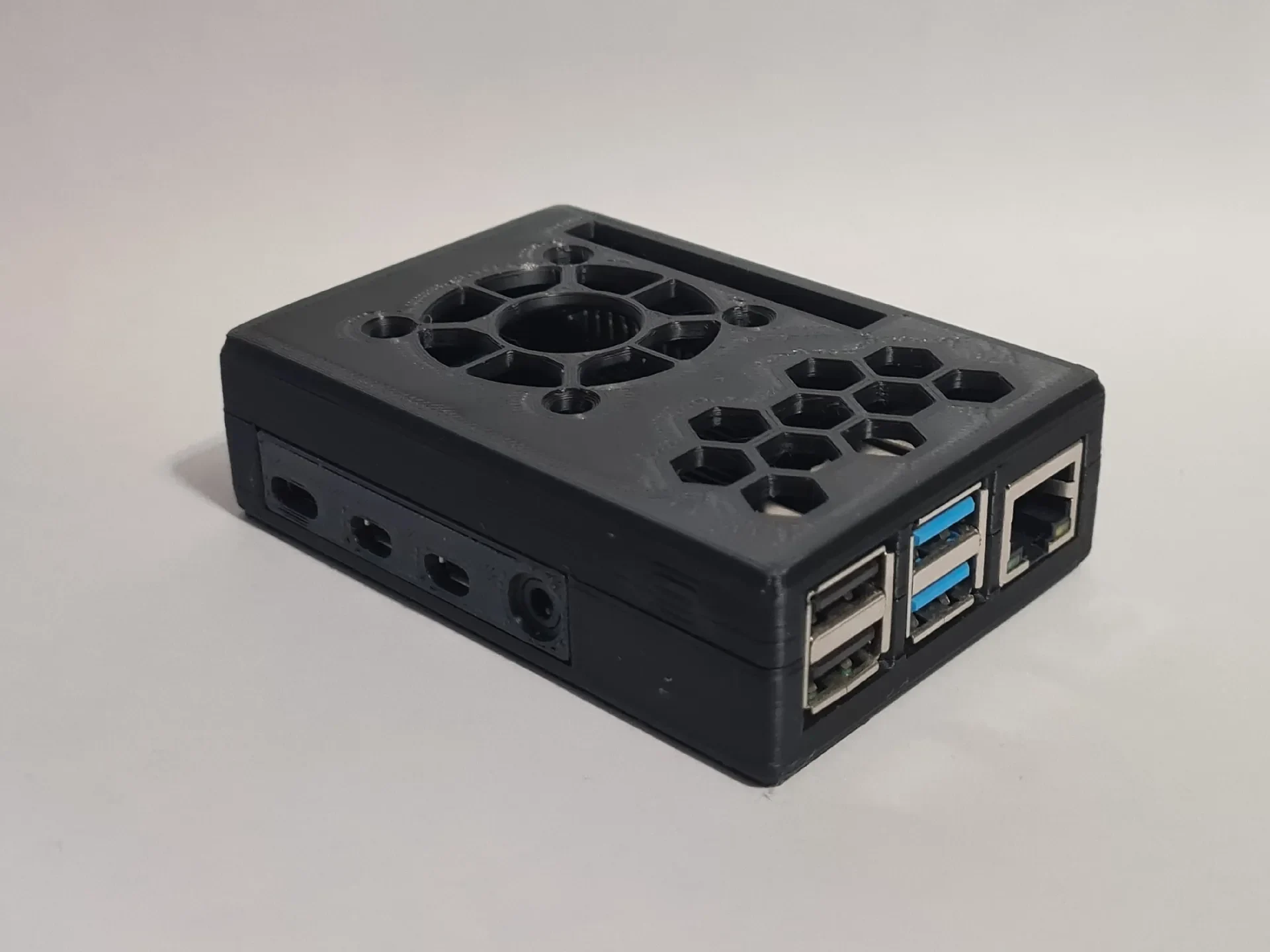

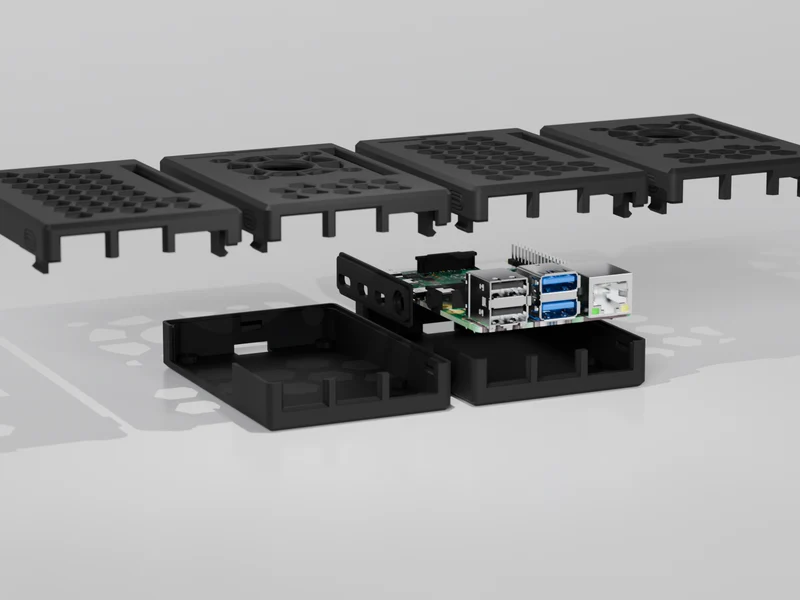

Есть две разные нижние половины: одна для крепления болта, идущего вниз от точки «пи» к основанию, и одна для установки в обратном направлении. Это полезно, если, как и у меня, у вас есть радиатор / шляпа, для которой требуется, чтобы болты располагались снизу. Есть 4 разные нижние половины, одна из которых поддерживает стандартный 40-мм вентилятор, а другая без вентилятора, две другие такие же, но также имеют слоты для кабелей DSI.

Сборка
Прежде чем начать, извлеките SD-карту из pi.
Совместите боковую крышку ввода-вывода с разъемом ввода-вывода на пи и вставьте
Затем вставьте пи в нижнюю половину корпуса, убедившись, что крышка ввода-вывода встала на место.
Добавьте болты и гайки, где необходимо, чтобы закрепить пи в корпусе.
Если вы используете кабели HAT или DSI, подключите их сейчас. Если вы используете вентилятор, прикрепите его к верхней половине корпуса и подключите контакты питания.

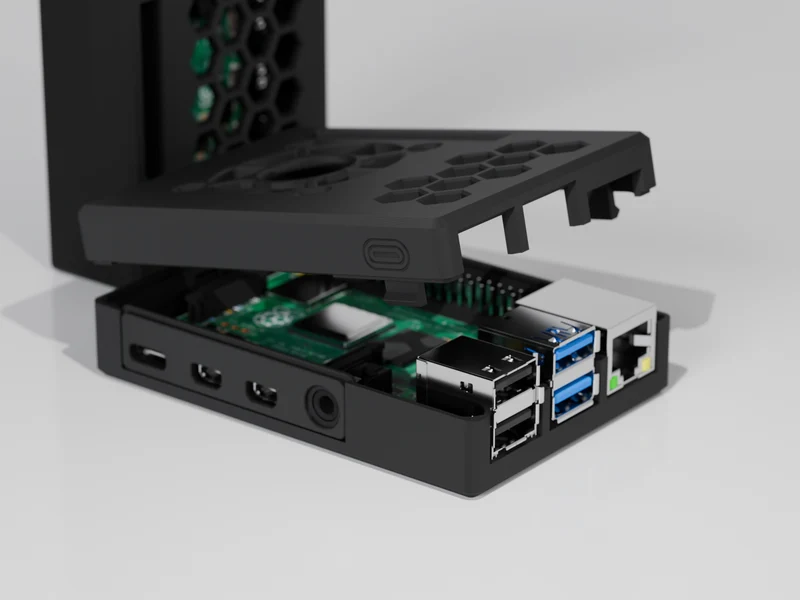

Совместите задний зажим верхней половины с прорезью в нижней половине и вставьте.
Приложите некоторое давление вниз к передней части и надавите внутрь по бокам в отмеченных точках, верхняя часть должна защелкнуться на месте.
Чтобы снять верхнюю часть, нажмите внутрь на отмеченные части по бокам верхней части и потяните вверх.
Кредиты

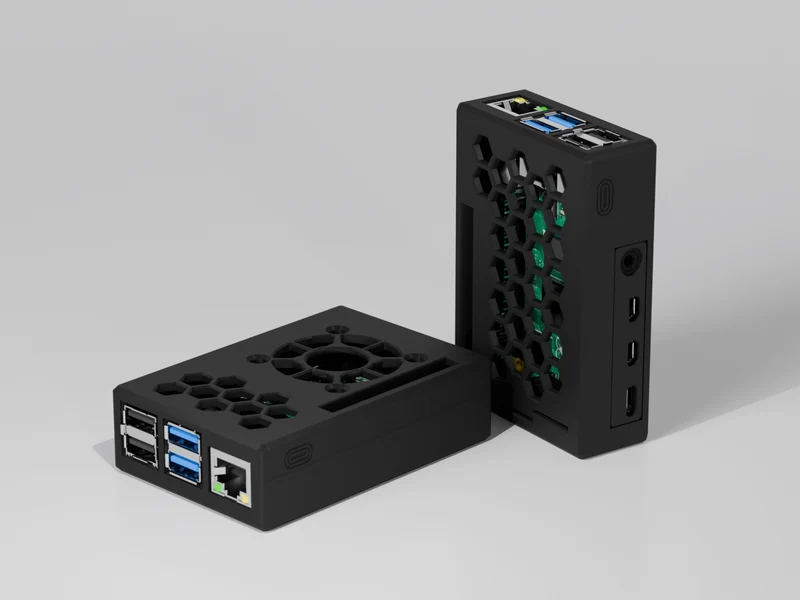

Благодарность @print_byte за модель Raspberry Pi 4 B, использованную в рендерах, а также в качестве образца при проектировании корпуса. Ссылка: https://www.printables.com/model/727545-raspberry-pi-4-b
