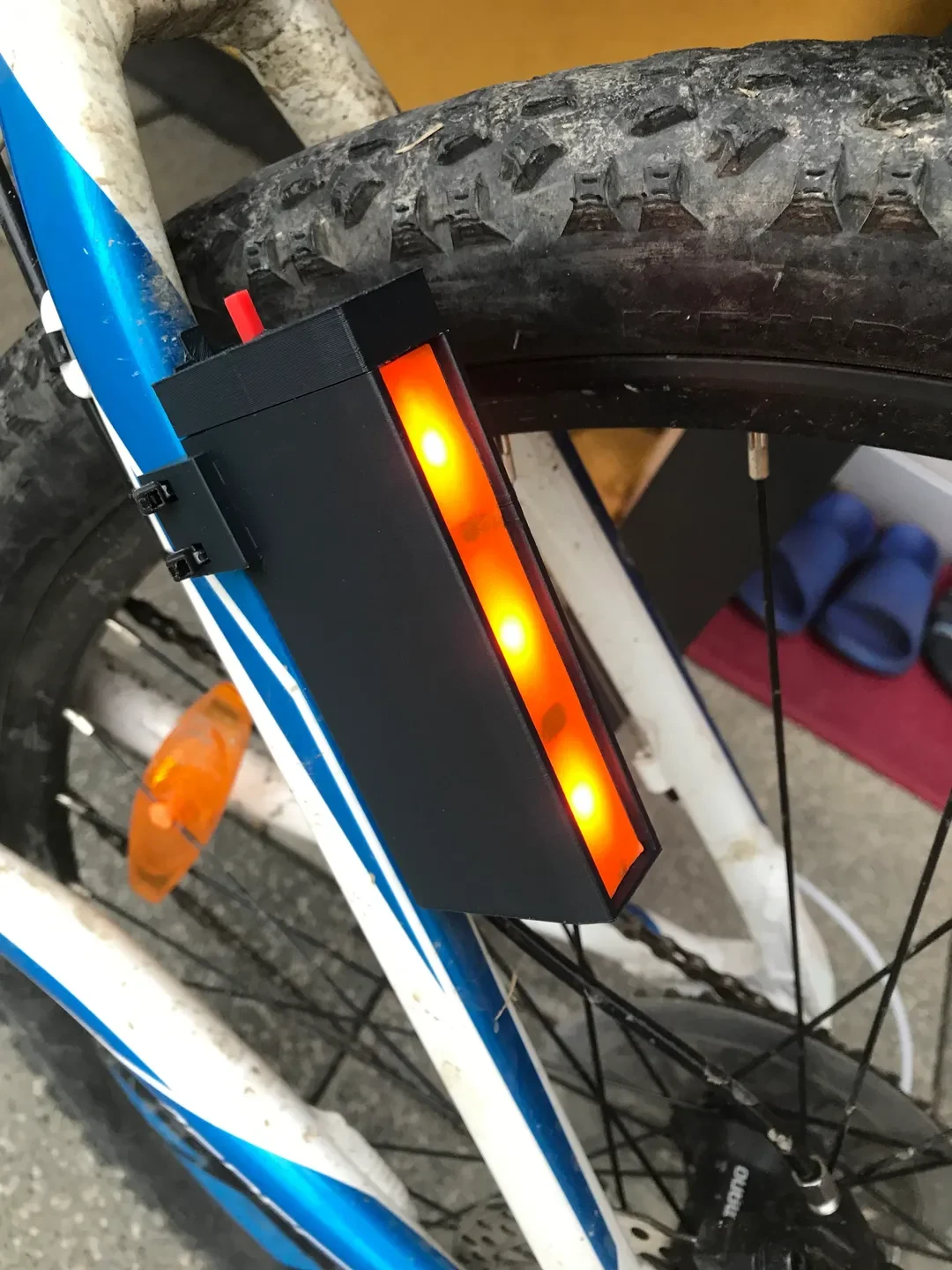

Задний фонарь для велосипеда
! Моя версия немного отличается от вашей (у меня другой переключатель)!
Что вам нужно:

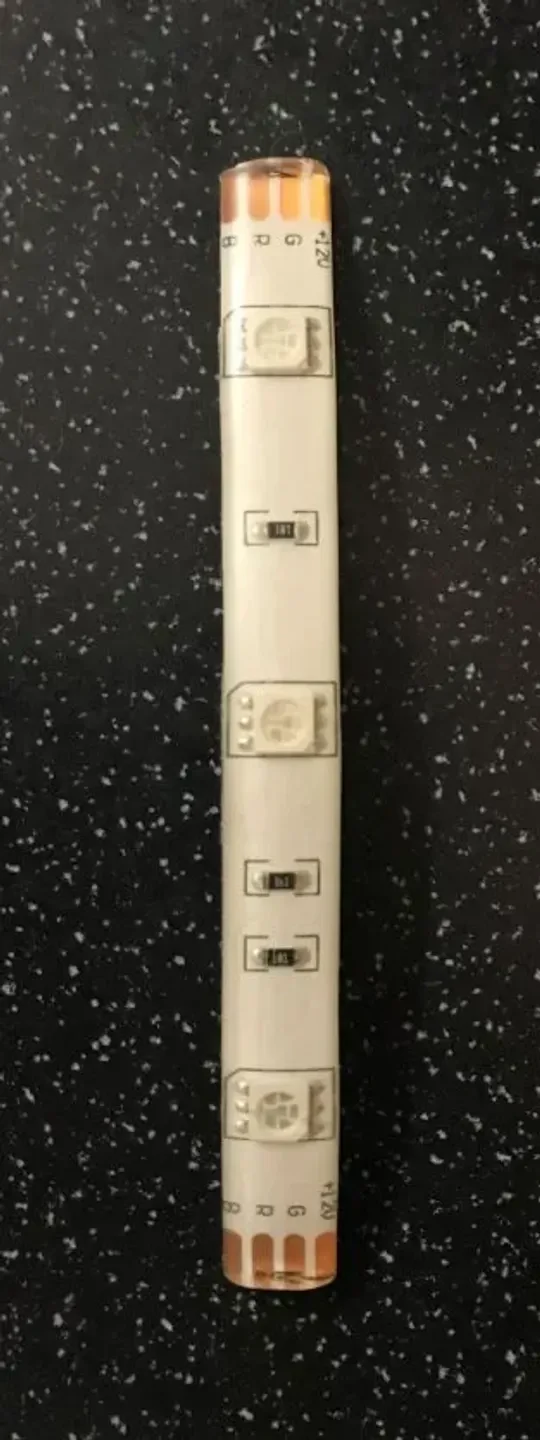

Светодиодная лента на 12 В, как на картинке 10 (если у вас ее нет, ее можно купить довольно дешево на AliExpress).
Аккумулятор 9 В и разъем для него (https://www.amazon.com/dp/B09TN7LSJT/ref=sr_1_3?crid=35ZD1TNBVRMRO&keywords=9v+battery+connector&qid=1646155615&sprefix=9v+battery+co%2Caps%2C142&sr=8-3)
Переключатель включения/выключения (модель, которую вы можете загрузить, предназначена для данного конкретного переключателя. https://www.amazon.com/DaierTek-250VAC-Rocker-KCD1-101-Plastic/dp/B07S2QJKTX/ref=sr_1_1_sspa?crid=1EPLY8W0T CMC3&keywords=on%2Foff+switch&qid=1646155829&sprefix=on%2Foff+switch%2Caps%2C151&sr=8-1-spons&psc=1&spLa=ZW 5jcnlwdGVkUXVhbGlmaWVyPUEyR0pYMkVKVzRLMkJHJmVuY3J5cHRlZElkPUEwMDYzNDAwM0I3SjlLQU1LWTY3RyZlbmNyeXB0ZWRBZElkP UEwNTQyNTA2MVk4RTlOVjFKNFNDMyZ3aWRnZXROYW1lPXNwX2F0ZiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU=)
какой-то провод
супер клей
стяжки
паяльник и припой
Распечатать инструкции:
Я использовал настройки PrusaSlicer 0.2 по умолчанию.

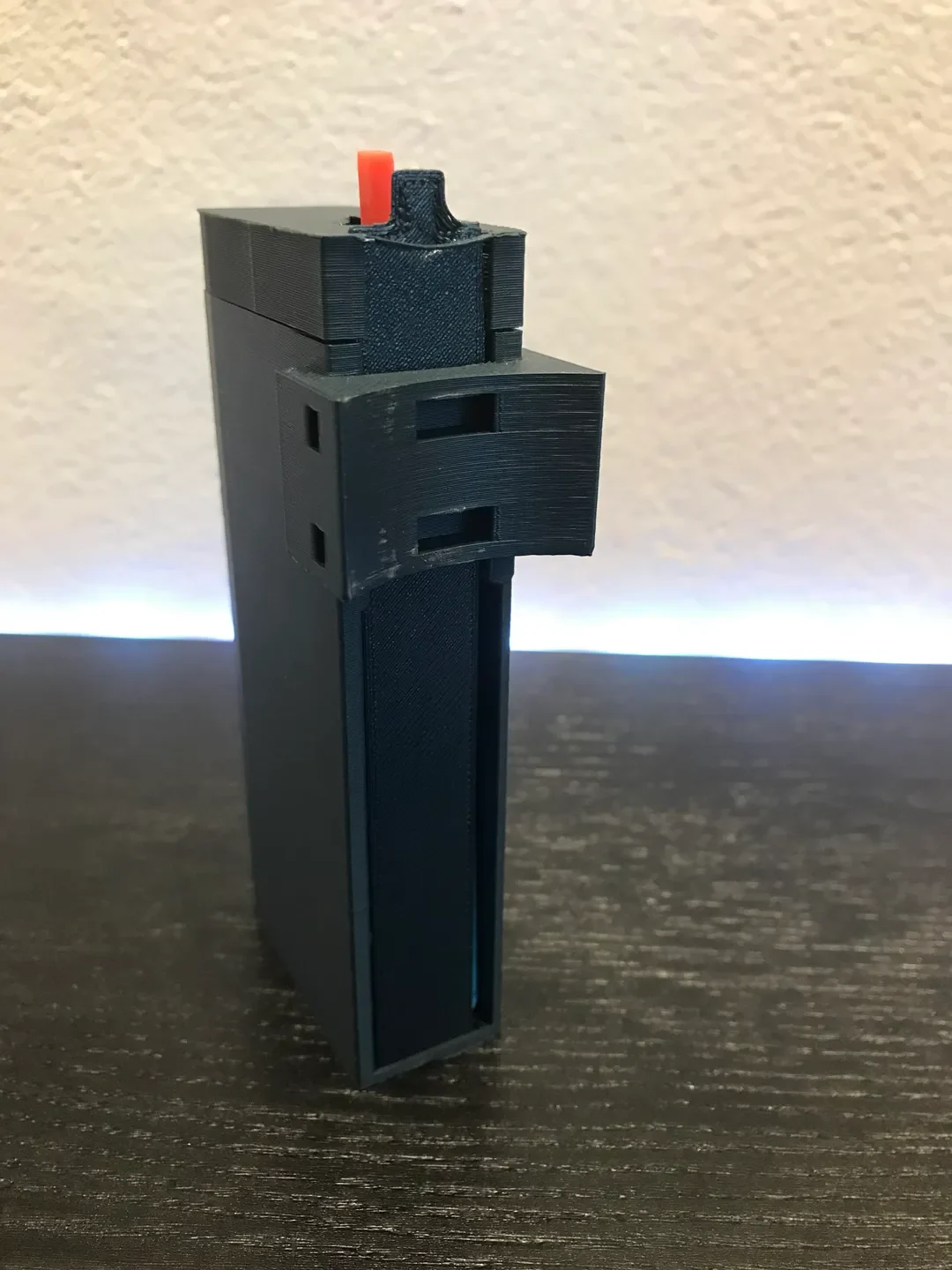

Под деталью крепления фары к велосипеду необходимы опоры (рис. 11).
Если печатать PLA, думаю, все будет в порядке.
Я рекомендую распечатать светоотражатель оранжево-красного цвета.
Если у вас другой переключатель, чем эта модель, пожалуйста, настройте модель в соответствии со своими потребностями.
Инст��укции по сборке:
Сначала разогрейте паяльник, а затем припаяйте плюсовой кабель разъема аккумулятора к выключателю, а минусовой кабель — к контактам R, G, B на светодиодной ленте. Наконец, возьмите провод и припаяйте переключатель включения/выключения к контактной площадке 12 В на светодиодной ленте. Теперь вся ваша проводка готова!
Вставьте светодиодную ленту в переднюю часть корпуса, а также вставьте батарею в заднюю часть фонаря и подключите ее к разъему батареи.
Приклейте переключатель включения/выключения к верхней части. После высыхания клея приклейте верхнюю часть к основной детали (корпусу).

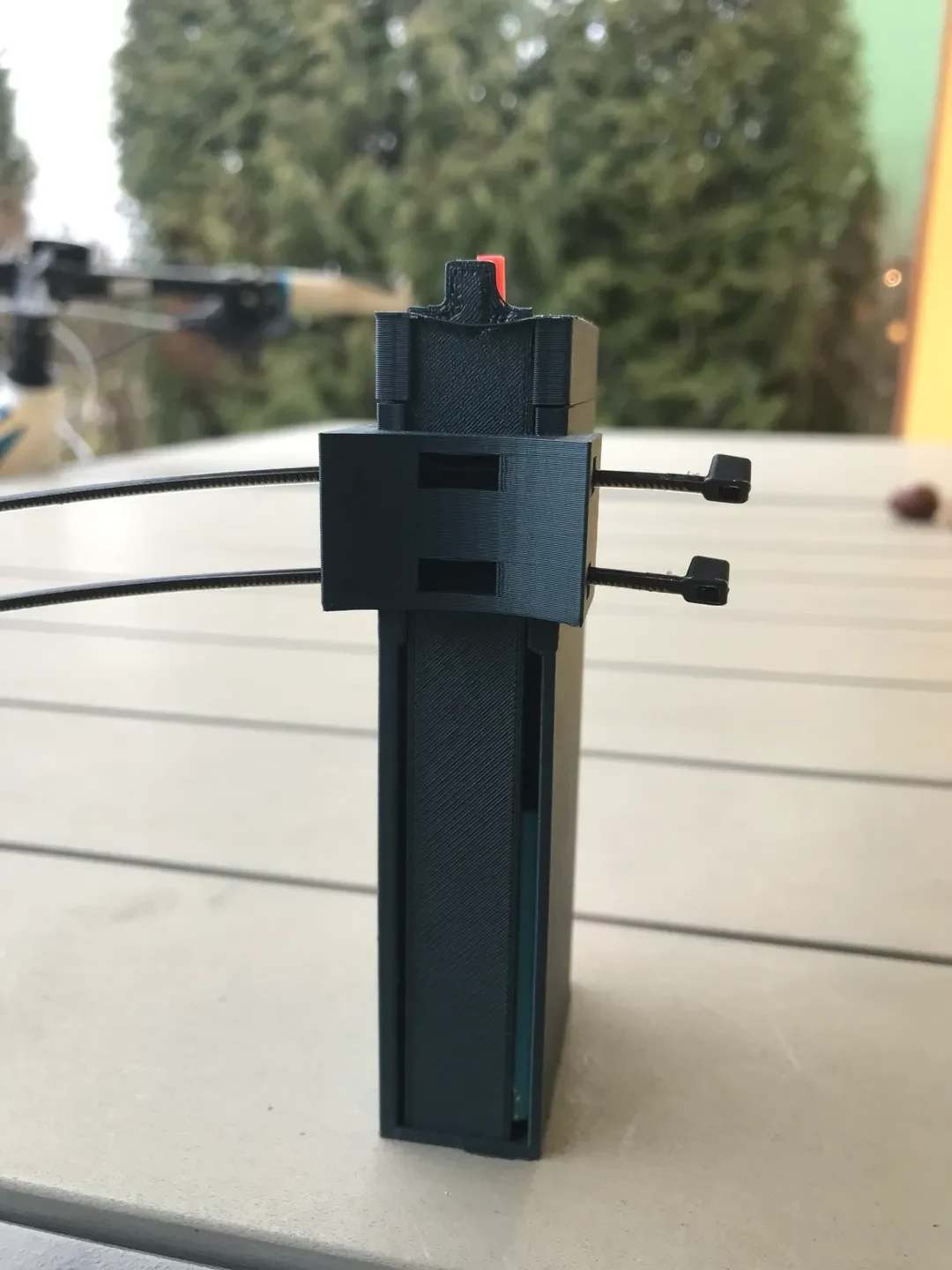

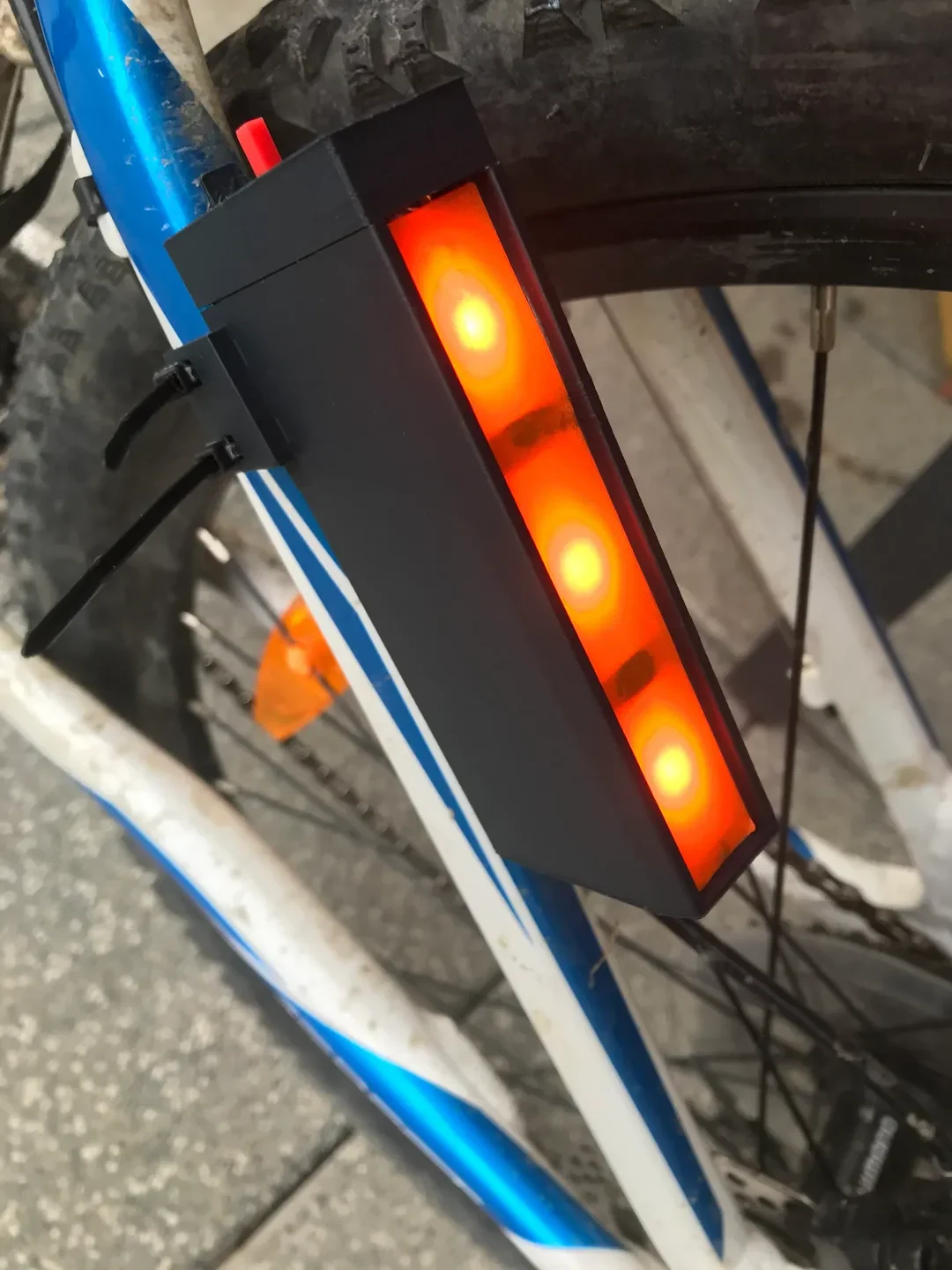

Последние три вещи, которые вам нужно сделать, это приклеить однослойную тонкую прозрачную деталь к светодиодам и закрыть крышку сзади. Не приклеивайте ее, иначе вы не сможете заменить батарею. Теперь возьмите две застежки-молнии, проденьте их в отверстия на спине, как на картинке, и прикрепите фонарь к велосипеду. Убедитесь, что он плотно затянут.
Все готово, наслаждайтесь!
